一、行业现状：1200万台充电桩的安全盲区
2025年3月，云南镇雄县的一场充电桩安全排查，揪出了235个安全隐患。这个数字本身已经足够触目惊心，但更值得深思的是问题类型：绝缘老化、接地失效、漏电保护失效 。
国内充电桩保有量已经突破1200万台，其中公共充电桩超过480万台。但在这庞大的数字背后，漏电保护方案的配置却参差不齐。大量在役充电桩仍在使用AC/A型剩余电流保护装置（RCD），对平滑直流漏电流几乎没有任何检测能力。
二、EV充电为何会产生直流漏电流
要理解这个问题，先得搞清楚充电桩的工作原理。
交流充电桩（慢充）通过车载充电机（OBC）将交流电整流为直流；直流充电桩（快充）则在充电桩内部完成AC/DC转换，直接向电池输出直流电。充电模块中都有大量电容用于滤波和储能。
技术要点 ：当充电模块中的开关器件（IGBT/MOSFET）或滤波电容出现绝缘劣化时，会向地（PE）泄露平滑直流电流。
关键差异 ：直流漏电流会极化心脏组织，即使移除电源后仍可能维持致命状态，这与交流触电的生理机制完全不同。
AC/A型RCD对持续平滑直流分量无能为力------磁芯直接饱和，保护功能形同虚设。
三、GB 44263-2024强制要求
2024年发布的GB 44263-2024《电动汽车传导充电系统安全要求》，要求充电桩必须能够检测并分断：
• 交流漏电流（50Hz正弦波）
• 脉动直流漏电流（A型波形）
• 平滑直流漏电流（B型核心指标）
• 复合波形漏电流（含高频分量）
【踩坑经验征集】大家在充电桩3C认证过程中，遇到过哪些漏电保护相关的技术难点？欢迎在评论区分享踩坑经历，一起避坑！

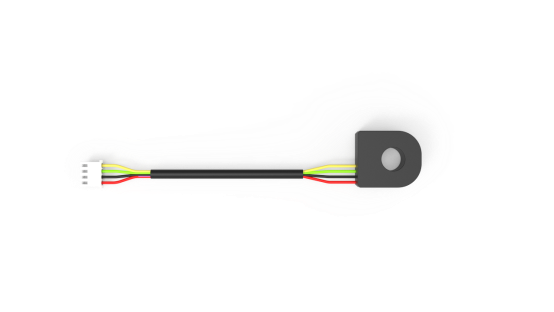

四、FR1D 6C02 B型剩余电流传感器参数表
|------------------|-----------|------------------|
| 参数项目 | AC/A型 | B型 |
| 平滑直流DC_SM | 无法检测 | 3-6mA（典型5.1mA） |
| 交流50Hz | 15-30mA | 15-30mA（典型27mA） |
| 脉动直流A0°/90°/135° | 部分检测 | 3.3-42mA（典型36mA） |
| 复合波形 | 无法检测 | 3.1-7.0mA |
动作时间 ：
• AC/A型：10I△n ≤ 0.04s
• B型：50I△n ≤ 0.04s（大电流冲击下）
设计亮点：
• 内置自检功能，上电自动执行
• 紧凑型封装，适配壁挂式交流桩和分体式直流堆
五、一体式与分体式方案对比
|--------|------------------------|---------------|---------|
| 方案 | 组成 | 适用场景 | 集成度 |
| 一体式 | FR1D 6C00 + TR6A 32C00 | 空间紧凑、需漏电保护+测量 | 高 |
| 分体式 | CSMD1 + TR3A 6C00 | 结构复杂、空间受限 | 中 |
【技术选择题】你的充电桩项目更适合哪种方案？
A. 一体式方案（集成度高，安装简便）
B. 分体式方案（布局灵活，适应复杂结构）
C. 还没想好，需要更多技术对比
欢迎在评论区留下你的选择和理由！
六、选型建议
-
新项目设计：在产品定义阶段确定方案形态，预留B型传感器安装空间
-
存量改造：评估原有结构和空间条件，优先选择紧凑型传感器
-
认证准备：确认传感器已通过相关认证，FR1D系列符合GB 44263-2024全项测试要求
结语 ：充电桩的漏电保护，不是"加分项"而是"生存线"。2026年起未通过3C认证的充电桩将无法上市销售，留给企业的时间窗口正在关闭。
互动话题：你的项目在漏电保护选型上踩过哪些坑？或者有哪些疑问需要解答？欢迎在评论区交流！
