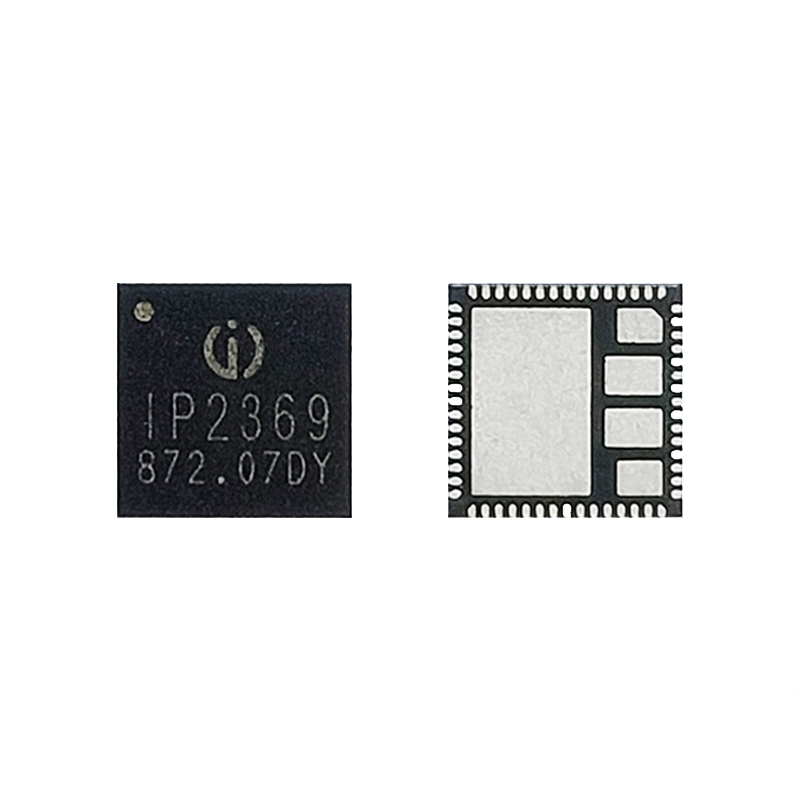

英集芯IP2369是一款适用于蓝牙音箱、电动工具、户外电源等方案的多串锂电池充放电管理芯片。支持2至6节锂电池/磷酸铁锂电池配置，45W双向充放电。充电电流最高3A；输入电压范围4.5V至25V。集成PD3.1、QC3.0、AFC等多种快充协议。提供USB-A输出、USB-C输入输出等多种接口。内置14-bit ADC，可测量电压、电流等；支持I2C通信接口，4/2/1颗LED电量指示灯等功能。内置升降压功率MOSFET，通常只需一个电感即可实现升降压功能，外围器件很少，能有效缩小方案尺寸并降低成本。
一、高集成度设计，简化开发流程

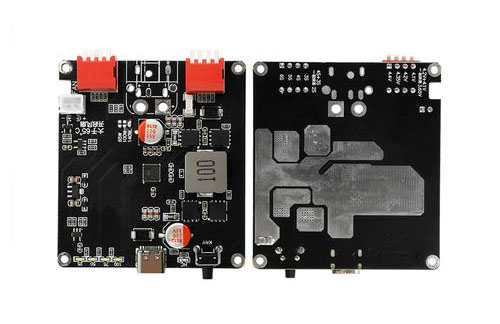

IP2369的一大亮点在于其高集成度。芯片内部集成了同步升降压功率NMOS、Type-C CC逻辑、协议控制器、14bit ADC及NTC检测等众多功能模块，外围仅需一个电感即可实现完整的充放电管理。这种高度集成化的设计有效减少了整体方案的尺寸，显著降低了BOM成本，为设备制造商提供了更加简洁、经济的开发路径。实际应用中有工程师反馈，由于功率管集成在芯片内部，PCB板面积明显减小，成品体积也更小。
二、全协议快充兼容，智能功率匹配
IP2369对主流快充协议的广泛支持是其核心竞争力之一。无论是PD3.1等USB-PD系列协议，还是AFC、FCP、QC等品牌专属快充协议，IP2369均能实现双向兼容。这种广泛的协议兼容性使其能够适配不同品牌的充电器，用户无需为特定设备单独配备专用充电器。
更重要的是，IP2369具备智能识别与自适应充电电流调节功能。芯片内置IC温度、电池NTC温度和输入电压控制检测环路，能够根据识别到的充电器功率智能匹配充电电流，在确保充电速度的同时兼顾安全与稳定。这意味着无论连接何种功率规格的充电器，IP2369都能自动优化充电策略，实现"即插即充、恰到好处"的用户体验。
三、灵活配置，适配多元电池体系
IP2369在外围电阻配置方面提供了高度灵活的选项，使其能够适配多种不同类型的电池。用户可以通过外接电阻轻松设置电池串联节数（2/3/4/5/6节），支持三元锂电池和磷酸铁锂电池两种主流电池体系。同时，电池的充满电压也有丰富的档位可供选择：3.65V（适用于磷酸铁锂）、4.1V、4.2V、4.3V、4.35V和4.4V，几乎覆盖了市面主流的锂电池充电电压需求。此外，充放电功率支持通过外接电阻进行配置，可达45W。
四、多重安全保护，构建可靠屏障
在安全保护方面，IP2369建立了从输入到输出、从芯片到电池的多层次防护体系。输入侧具备过压保护和欠压保护，输出侧具备过流保护和短路保护，电池端则配备了过充保护、过放保护和过流保护。在温度管控方面，芯片内置了IC过温保护以及支持充放电电池NTC温度保护功能，严格遵循JEITA温度标准，有效防止过热风险。芯片的ESD静电防护能力达到4KV，输入引脚（含CC1/CC2）耐压达到30V，显著提升了芯片在复杂电磁环境下的可靠性与耐用性。
此外，IP2369在功耗管控方面也做了精心设计------待机功耗低至100μA以内，深度休眠功耗更是仅有10μA。对于需要长期待机或便携应用的设备而言，这种低功耗特性对延长整机续航时间具有重要意义。
典型应用场景
IP2369凭借其功率密度高、集成度好、协议兼容性广的特点，在多个细分市场获得了实际应用。

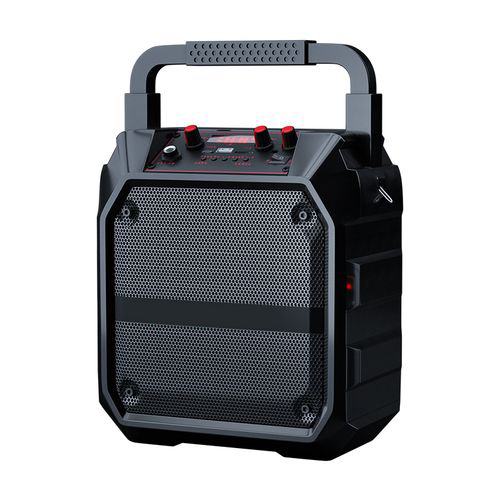

1、蓝牙音箱：在高性能便携蓝牙音箱领域，IP2369已展现出优秀的产品适配能力。IP2369待机功耗低至100μA以下，有效延长了音箱的续航表现。

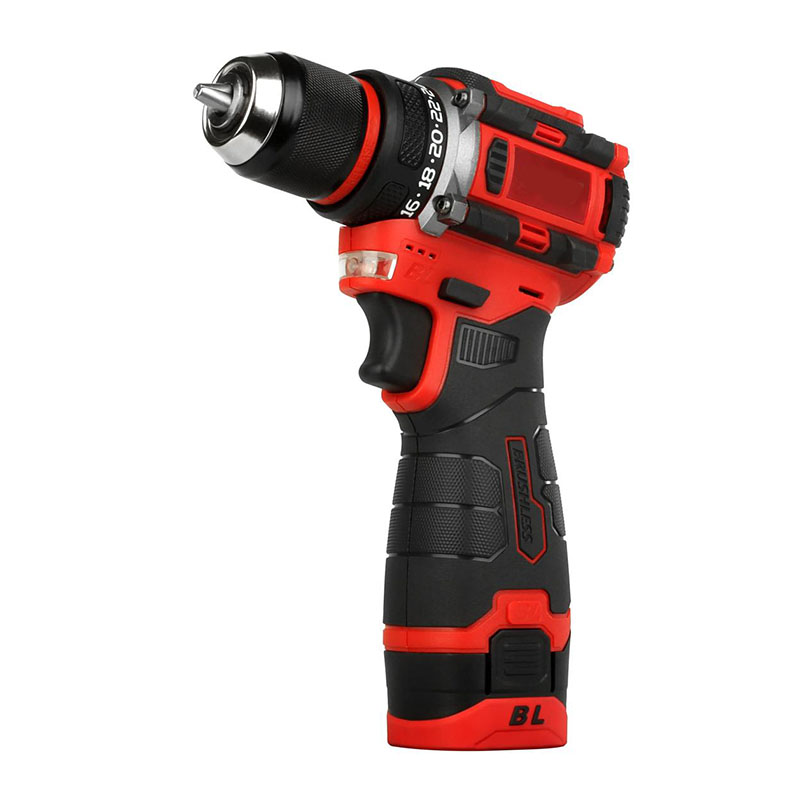

2、电动工具：在无绳电动工具、吸尘器等设备中，IP2369支持2至6节电池串联的电池包管理，45W的充放电功率能够满足高功率工具对强劲电力的需求，同时保障电池组的安全充放电。

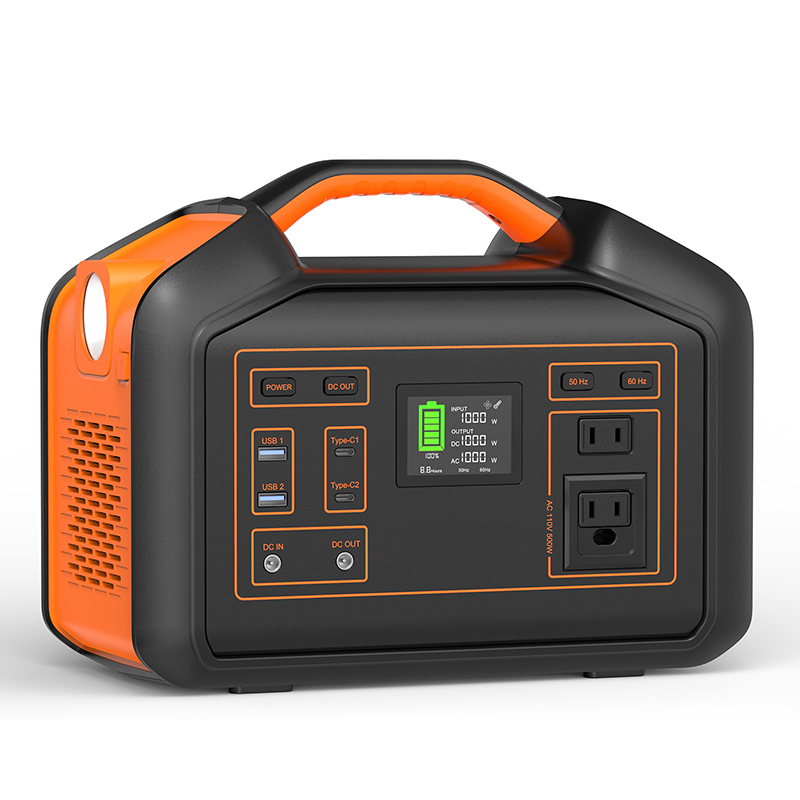

3、应急电源与便携储能：在汽车启动电源、打气泵、户外应急电源等场景中，IP2369作为大功率多串锂电池充电管理SOC芯片，可将外部快充输入的电力高效转换为多串电池组的充电电流，在紧急情况下提供可靠电力支撑。
此外，得益于其输入电压范围可达25V和可灵活配置的电池串联数量，IP2369在其他需要多串锂电池充放电管理的工业设备、后备电源等领域也有着广泛的应用前景。
总结
英集芯IP2369作为一款45W级别的多串锂电池充放电管理芯片，以其高集成度、全协议快充兼容、灵活配置能力和完善的安全保护机制，为蓝牙音箱、电动工具、应急电源等设备提供了高效可靠的电源管理解决方案。
