大牛直播SDK（SmartMediaKit）Windows 平台 Unity3D RTSP/RTMP 直播播放 SDK 集成说明

摘要

本文介绍大牛直播SDK（SmartMediaKit）在 Windows 平台 Unity3D 环境下接入 RTSP/RTMP 直播播放 SDK 的工程实践。方案基于 Windows 原生 SmartPlayerSDK，通过 C# P/Invoke 对接底层 Native DLL，并在 Unity 层完成播放器实例管理、播放参数配置、事件回调、YUV 视频帧渲染、多路播放和本地录像等能力封装。本文重点说明 Unity 工程中的集成路径、目录组织、核心调用流程、渲染链路和常见问题处理，帮助开发者在虚拟仿真、安防监控、工业视觉、智慧教室、应急指挥等场景中快速构建稳定、超低延迟（100~200ms）、易维护的 RTSP/RTMP 直播播放能力。

1. 背景介绍

在 Unity3D 项目中接入实时直播播放能力，常见需求包括：在三维场景中叠加实时监控画面、在虚拟仿真系统中接入摄像头或无人机回传视频、在智慧教室或无纸化会议系统中显示多路实时流、在工业视觉或应急指挥平台中统一展示 RTSP/RTMP 直播源。

这类场景与普通点播视频播放不同，核心关注点通常不是播放器 UI 是否复杂，而是：

起播是否足够快；
延迟是否足够低；
RTSP/RTMP 协议兼容性是否稳定；
多路播放时资源占用是否可控；
网络异常、断流、重连、缓冲等状态是否可感知；
是否支持录像、快照、静音、音量、旋转、URL 切换等工程能力；
是否方便嵌入 Unity 的 RawImage、材质、纹理和场景系统。

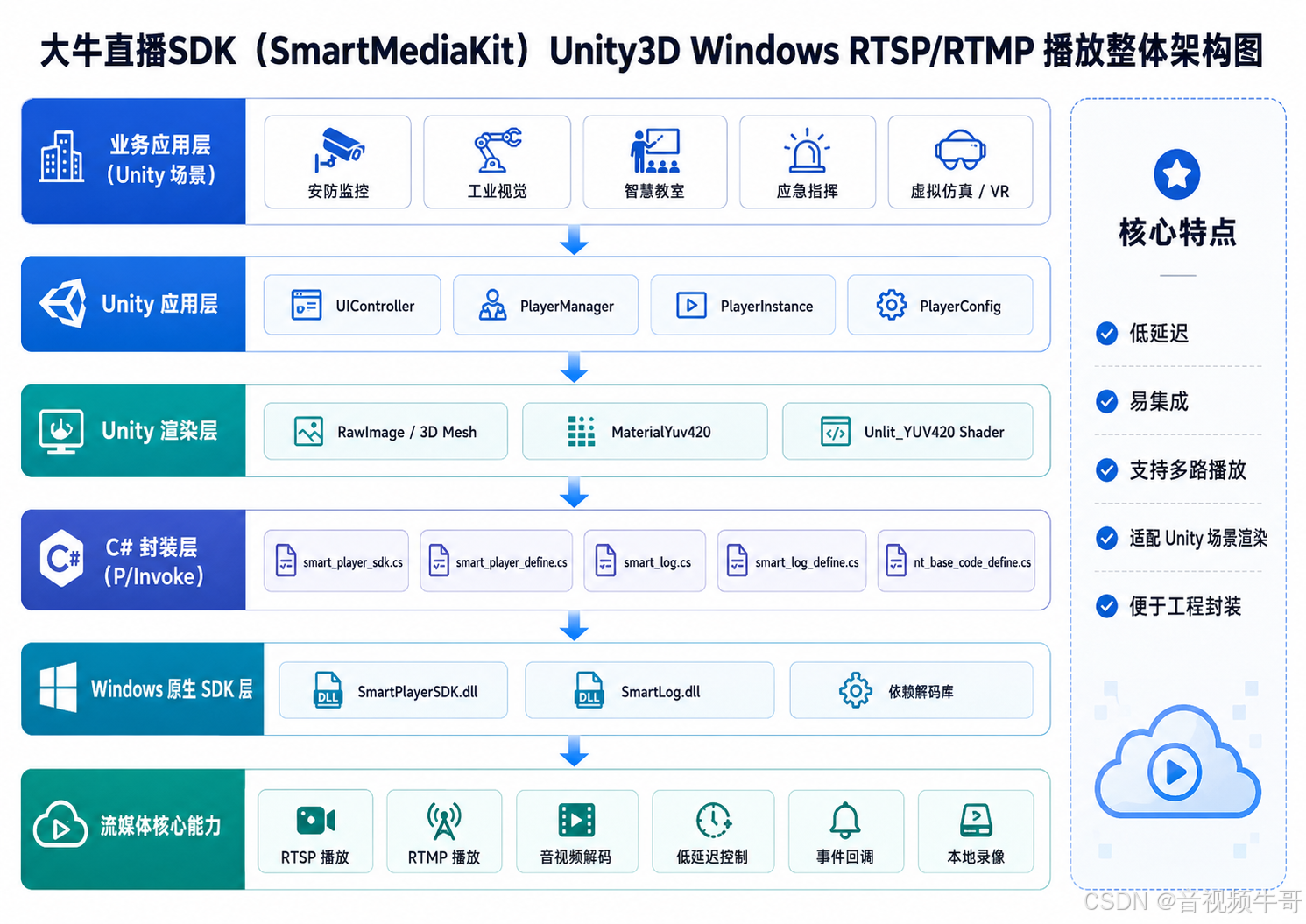

大牛直播SDK（SmartMediaKit）Windows 平台 Unity3D RTSP/RTMP 播放方案，整体思路是：底层复用成熟的 Windows Native 播放内核，上层通过 C# 封装适配 Unity 生命周期和渲染体系。这样既能保留原生 SDK 在协议、解码、缓冲、低延迟和录像方面的能力，又能让 Unity 开发者以更自然的方式在场景中使用播放器。

2. 方案定位

SmartU3dWinPlayer 可以理解为大牛直播SDK Windows 播放模块在 Unity3D 环境下的一层工程化封装。它不是重新实现一套播放器内核，而是基于 SmartPlayerSDK.dll 提供的能力，在 Unity 层完成以下工作：

通过 C# P/Invoke 调用底层 Native SDK；
管理 SDK 初始化、反初始化和播放器句柄；
将 RTSP/RTMP 播放参数封装成 Unity 可配置对象；
通过视频帧回调获取解码后的 I420/YUV420 数据；
将 Y/U/V 三个平面上传到 Unity Texture2D；
通过自定义 Shader 在 GPU 中完成 YUV 到 RGB 的转换；
使用 RawImage 或材质将视频画面渲染到 Unity UI 或三维对象上；
支持多路播放器实例并发管理；
支持播放过程中的事件回调、网络状态监控、本地录像等能力。

这种设计方式比较适合 Unity 项目，因为 Unity 本身并不适合直接使用 Windows HWND 方式进行原生窗口渲染。通过"视频帧回调 + Unity 纹理上传 + Shader 渲染"的方式，可以让直播画面自然融入 Unity 的 UI、Canvas、材质球、3D 场景和交互逻辑。

3. 功能特性

Windows 平台 Unity3D RTSP/RTMP 播放 SDK 主要支持以下能力：

能力类别	功能说明
协议支持	支持 RTSP、RTMP 直播流播放
编码格式	支持常见 H.264/H.265 视频流，具体以授权版本和底层 SDK 能力为准
低延迟播放	支持低缓冲、快速首帧、低延迟播放模式
RTSP 传输	支持 RTSP TCP/UDP 传输配置，并支持 TCP/UDP 自动切换策略
多路播放	支持同一 Unity 场景内多路 RTSP/RTMP 流并发播放
Unity 渲染	支持 I420 视频帧回调，Unity 侧通过 YUV Shader 渲染到 RawImage
音频控制	支持静音、取消静音、音量调节
解码控制	支持软解/硬解策略配置，硬解不可用时可回退到软解
状态回调	支持连接中、连接成功、连接失败、断开、缓冲、下载速度等事件
本地录像	支持播放端录像，支持录像目录、文件大小、文件命名规则配置
快照扩展	可基于 SDK 快照接口或视频帧数据扩展截图能力
运行时控制	支持播放、停止、切换 URL、旋转、缓冲配置等常见操作

从工程集成角度看，该方案更适合被封装成 Unity 组件或业务播放器控件，而不是让业务层直接面对大量 Native 接口。推荐在项目中保持"业务 UI 层、播放器实例层、SDK 封装层、Native SDK 层"的清晰分层。

4. 适用场景

该方案可用于以下典型场景：

4.1 安防监控与视频墙

在 Unity 场景中构建多路视频墙，拉取前端 IPC、NVR、无人机、执法记录仪或平台侧转发出来的 RTSP/RTMP 流，实现实时监看、状态展示和业务联动。

4.2 工业视觉与数字孪生

在工业仿真、数字孪生或生产监控系统中，将实时摄像头画面映射到设备模型、监控面板或工艺流程界面中，辅助远程巡检和生产可视化。

4.3 智慧教室与无纸化会议

在 Unity 大屏、交互式教学系统或会议系统中接入教师端、学生端、会议终端或采集设备的视频流，实现多路预览、画面切换和互动展示。

4.4 应急指挥与远程协同

在应急调度、移动执法、无人机巡检、远程专家指导等系统中，Unity 可作为三维指挥界面或综合态势呈现界面，RTSP/RTMP 播放能力则用于接入实时现场画面。

4.5 VR/AR 与虚拟仿真

在 VR 教学、虚拟展厅、仿真实训等场景中，可将实时直播画面作为纹理贴到虚拟屏幕、模型表面或空间 UI 上，实现沉浸式实时视频展示。

5. 工程结构建议

推荐 Unity 工程按以下方式组织 SDK 文件和业务脚本：

复制代码

这样划分后，业务层只需要关注"创建播放器、绑定画面、开始播放、停止播放、录像控制"等上层动作，不需要直接处理复杂的 Native 回调和底层资源释放。

6. Unity Plugin DLL 配置

将 DLL 放入 Assets/Plugins/x86 和 Assets/Plugins/x86_64 后，需要在 Unity Inspector 中配置对应平台属性。

建议配置如下：

选中 Plugins/x86 下的 DLL；
勾选 Standalone Windows；
CPU 设置为 x86；
选中 Plugins/x86_64 下的 DLL；
勾选 Standalone Windows；
CPU 设置为 x86_64；
点击 Apply 保存。

实际项目中推荐优先使用 x86_64 架构。对于多路播放、高清流、硬件解码和复杂 Unity 场景来说，64 位进程在内存空间和稳定性方面更适合生产环境。

需要注意的是，SmartPlayerSDK.dll 可能依赖其他运行库或 FFmpeg 相关 DLL。发布 Standalone Windows 包时，需要确保所有依赖 DLL 都被正确复制到最终可执行程序所在目录或 Unity 打包输出目录中。

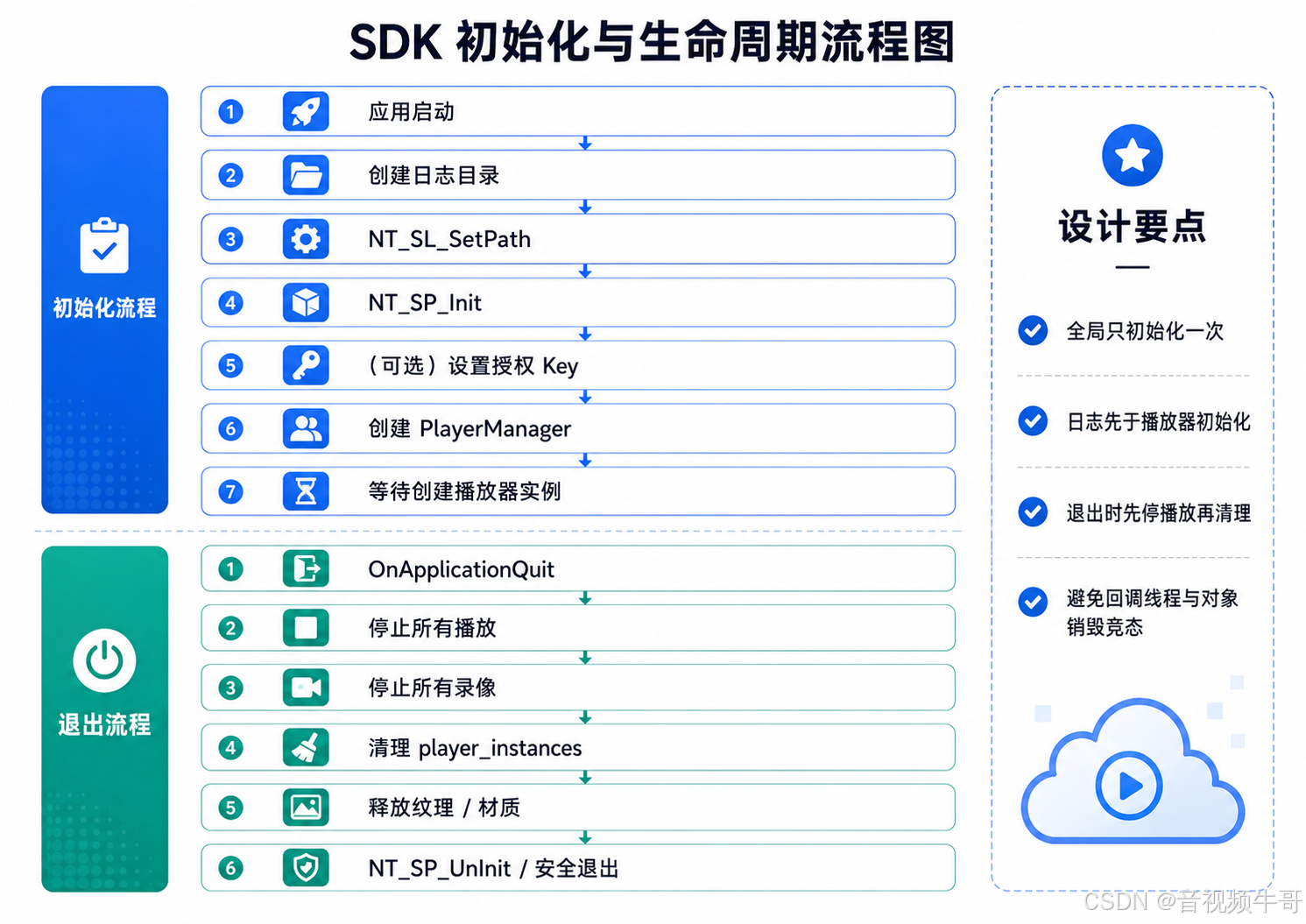

7. SDK 初始化流程

SDK 全局初始化建议放在场景根节点的 PlayerManager 中完成。通常一个 Unity 应用只需要初始化一次 SDK。

典型初始化流程包括：

创建日志目录；
设置 SmartLog 日志路径；
调用播放器 SDK 初始化接口；
如为商业授权版本，设置授权信息；
初始化播放器实例管理容器。

示例流程如下：

cs 复制代码

private void Awake()
{
    string logPath = Path.Combine(Application.persistentDataPath, "DaniuliveLog");
    Directory.CreateDirectory(logPath);

    NTSmartLog.NT_SL_SetPath(logPath);

    NTSmartPlayerSDK.NT_SP_Init(0, IntPtr.Zero);

    // 商业授权版本可在此处设置授权信息
    // NTSmartPlayerSDK.NT_SP_SetSDKClientKey(clientId, key, 0, IntPtr.Zero);
}

这里建议使用 Application.persistentDataPath 作为日志目录，因为它是 Unity 推荐的可写路径，避免因为程序安装目录无写权限导致日志无法输出。

日志对播放器集成非常重要。RTSP/RTMP 拉流失败、协议握手异常、解码失败、DLL 加载异常、录像路径错误等问题，都可以优先通过 SDK 日志和 Unity Console 双向排查。

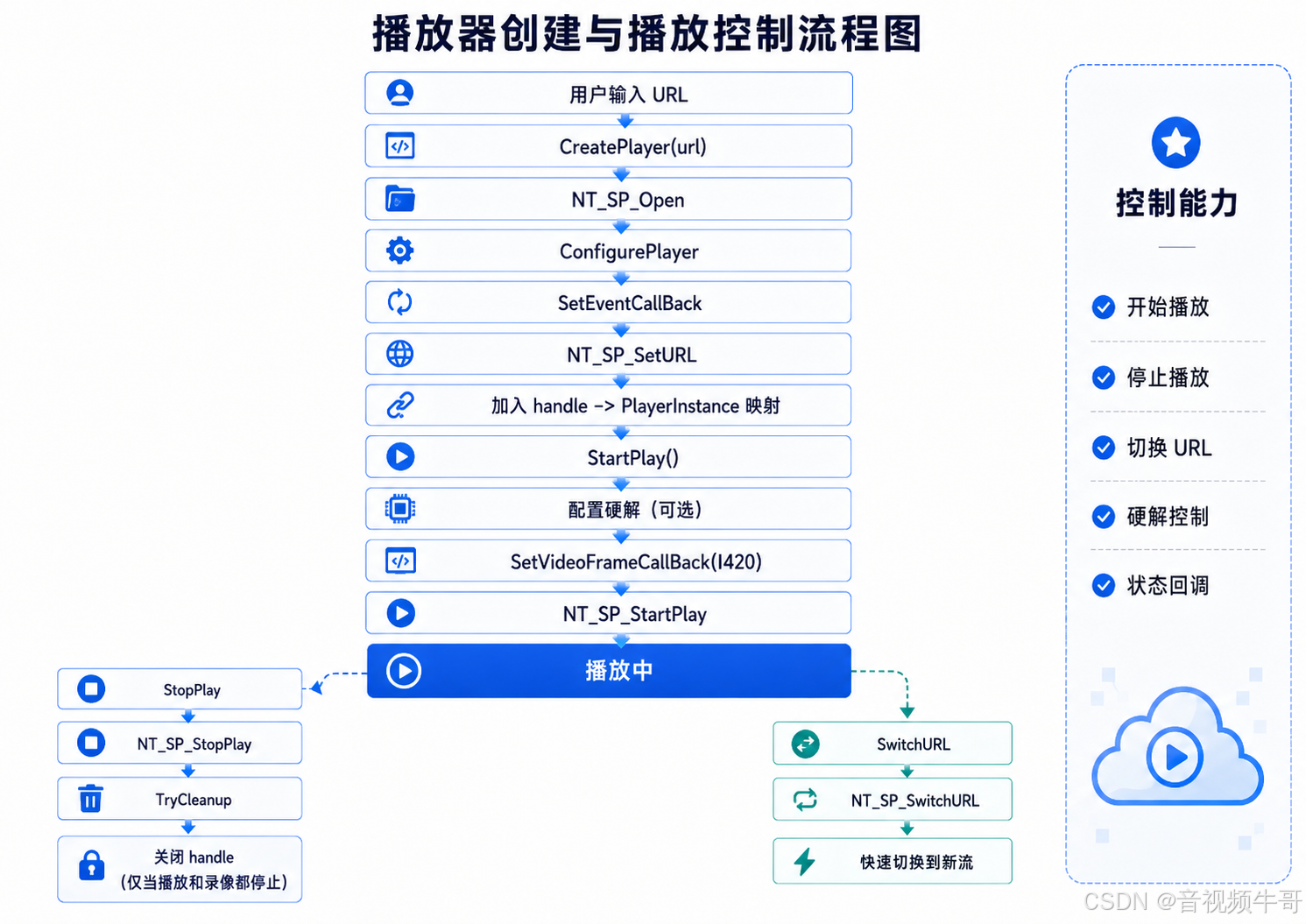

8. 播放器实例创建

每一路 RTSP/RTMP 流建议对应一个独立的 PlayerInstance。实例创建时，主要完成以下步骤：

调用 NT_SP_Open() 获取播放器句柄；
根据 PlayerConfig 配置播放参数；
注册事件回调；
设置播放 URL；
将 SDK handle 与 PlayerInstance 建立映射关系。

示例逻辑可以概括为：

cs 复制代码

uint ret = NTSmartPlayerSDK.NT_SP_Open(out playerHandle, IntPtr.Zero, 0, IntPtr.Zero);

if (ret != NTBaseCodeDefine.NT_ERC_OK)
{
    Debug.LogError("Open player failed.");
    return;
}

ConfigurePlayer();

NTSmartPlayerSDK.NT_SP_SetEventCallBack(playerHandle, IntPtr.Zero, OnEvent);

NTSmartPlayerSDK.NT_SP_SetURL(playerHandle, url);

Unity 版本的集成与 Windows 原生播放器的一个关键差异在于：原生 Windows Demo 通常可以直接传入窗口句柄，由 SDK 进行 D3D/GDI 渲染；而 Unity 中更推荐通过视频帧回调方式获取解码数据，再交给 Unity 自身的纹理和 Shader 系统渲染。因此在 NT_SP_Open() 时可以不传入渲染窗口句柄，而是后续注册视频帧回调。

9. 播放参数配置

播放参数建议统一封装在 PlayerConfig 中，并通过 Unity Inspector 暴露给业务侧或测试人员配置。常见参数包括：

参数	建议说明
enableHardwareDecoder	是否启用硬件解码。多路高清播放建议开启，但需结合显卡和驱动兼容性测试
bufferTimeMs	播放缓冲时间，单位毫秒。越小延迟越低，网络抗抖动能力越弱
rtspUseTcp	RTSP 是否强制 TCP。公网、弱网、NAT 场景下 TCP 更稳
rtspTimeoutSec	RTSP 连接超时时间
rtspAutoSwitchTcpUdp	RTSP TCP/UDP 自动切换，提高接入成功率
mute	是否静音
volume	音量，通常范围 0-100
fastStartup	是否启用快速首帧
lowLatencyMode	是否启用低延迟模式
rotateDegrees	视频旋转角度
recMaxFileSizeKB	单个录像文件最大大小，超过后自动切片

典型参数配置建议：

9.1 超低延迟监控场景

适用于安防监控、无人机回传、工业控制、远程指挥等对实时性要求高的场景。

cs 复制代码

bufferTimeMs       = 0 ~ 200
fastStartup        = true
lowLatencyMode     = true
rtspAutoSwitch     = true
rtspUseTcp         = 根据网络环境选择
enableHWDecoder    = 多路高清时建议开启

这类场景的目标是尽量降低端到端延迟，因此缓冲不宜设置过大。但需要注意，缓冲越小，对网络抖动越敏感。如果网络质量较差，可能会出现轻微卡顿或丢帧，需要根据现场网络条件进行平衡。

9.2 稳定观看场景

适用于直播展示、会议观看、教学直播等对流畅性要求更高、对毫秒级延迟不极端敏感的场景。

cs 复制代码

bufferTimeMs       = 1000 ~ 3000
fastStartup        = true
lowLatencyMode     = false
rtspAutoSwitch     = true
enableHWDecoder    = 按需开启

这类场景可以适当增加缓冲，提高抗抖动能力，让播放更平滑。

10. 开始播放流程

开始播放时，主要执行以下动作：

判断当前实例是否已在播放；
根据配置开启硬件解码；
注册视频帧回调；
调用 NT_SP_StartPlay() 启动播放；
播放成功后更新实例状态；
在 Unity 主线程中持续执行帧更新。

示例流程如下：

cs 复制代码

if (config.enableHardwareDecoder)
{
    NTSmartPlayerSDK.NT_SP_SetH264HardwareDecoder(playerHandle, 1, 0);
    NTSmartPlayerSDK.NT_SP_SetH265HardwareDecoder(playerHandle, 1, 0);
}

NTSmartPlayerSDK.NT_SP_SetVideoFrameCallBack(
    playerHandle,
    (int)NTSmartPlayerDefine.NT_SP_E_VIDEO_FRAME_FORMAT.NT_SP_E_VIDEO_FRAME_FROMAT_I420,
    IntPtr.Zero,
    OnVideoFrame);

uint ret = NTSmartPlayerSDK.NT_SP_StartPlay(playerHandle);

这里推荐使用新接口 NT_SP_SetURL() + NT_SP_StartPlay() 的方式，不建议与老接口混用。播放停止时，对应调用 NT_SP_StopPlay()。

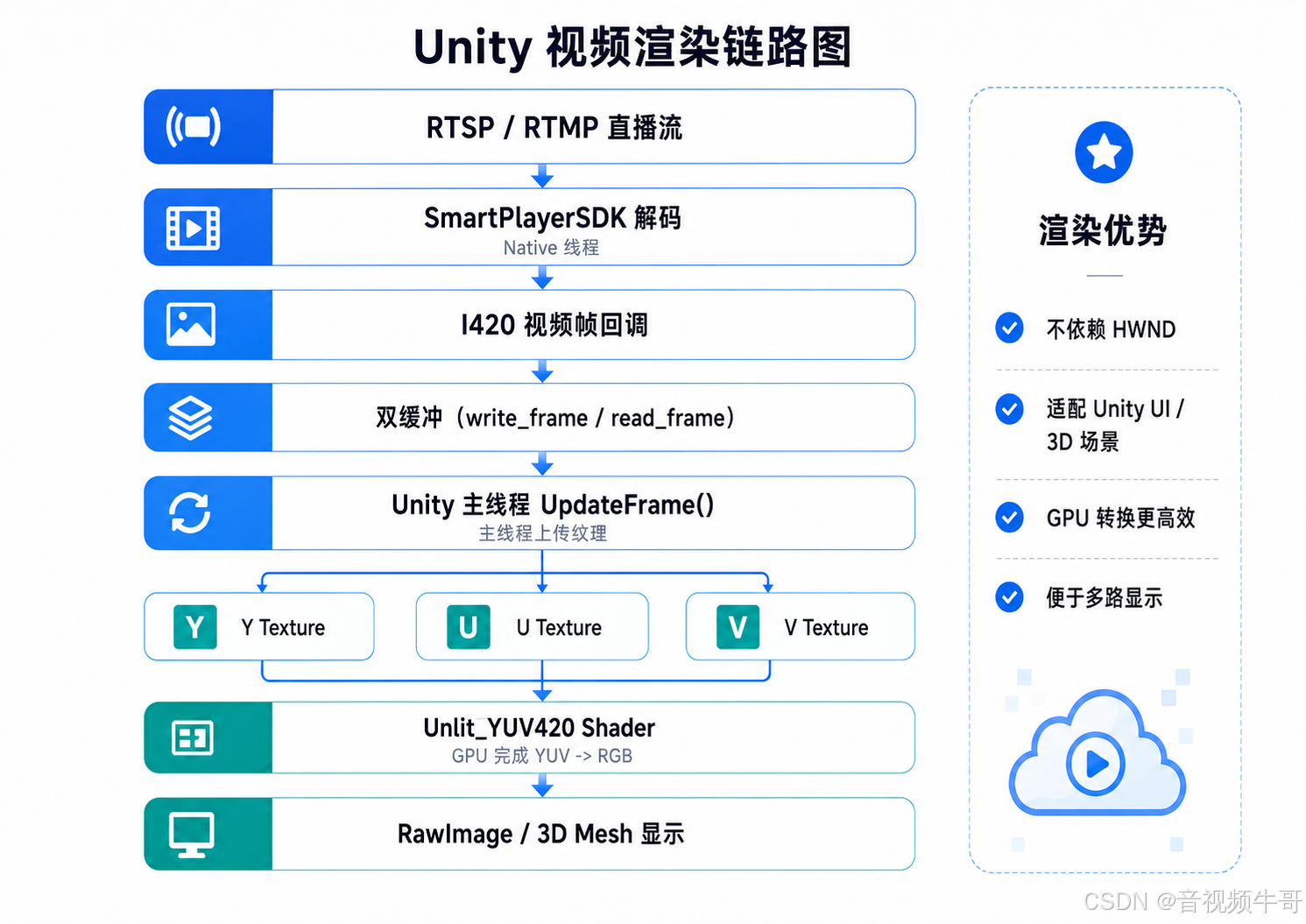

11. Unity 视频渲染链路

Unity3D 下的渲染链路建议采用以下方式：

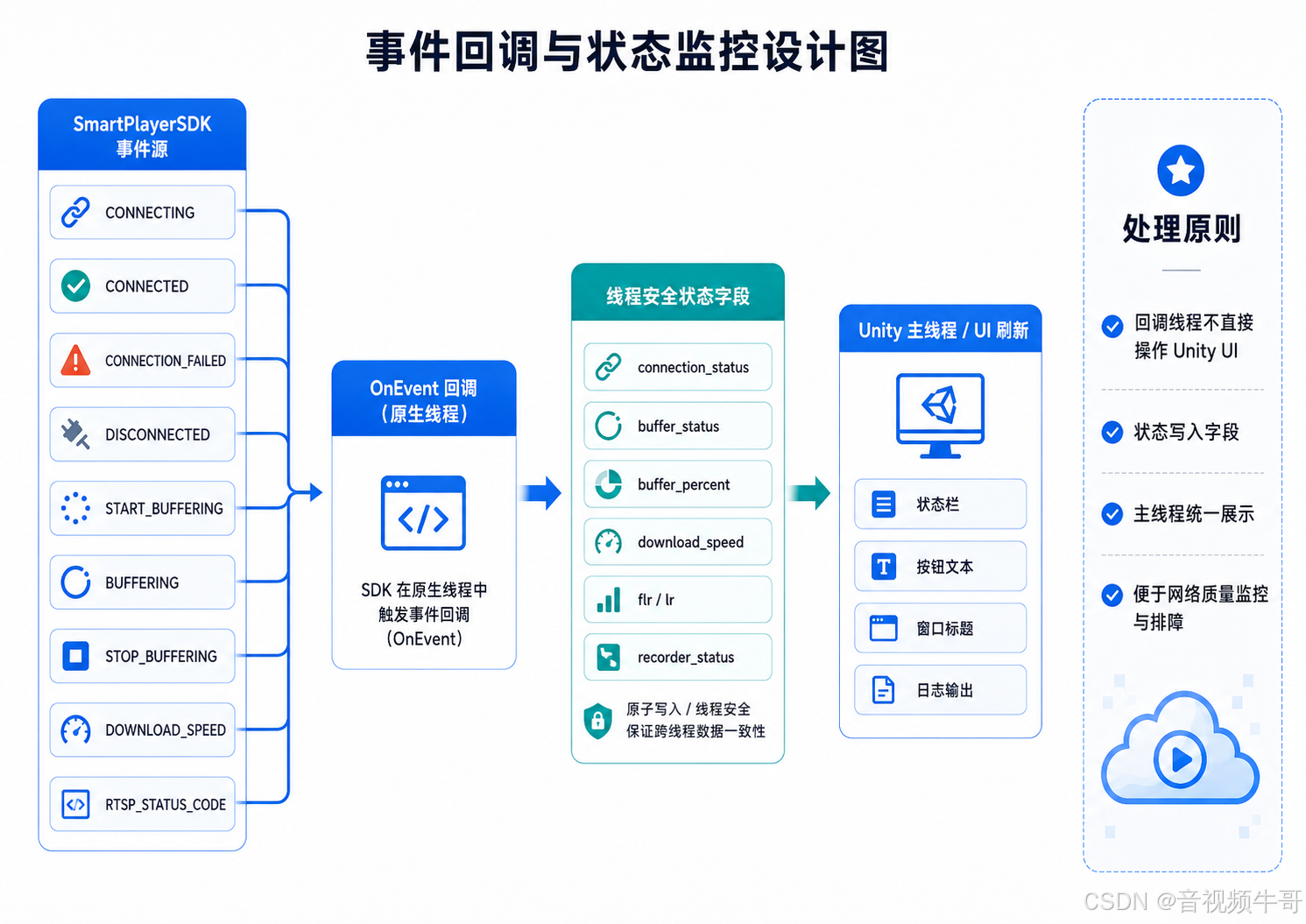

12. 事件回调处理

播放器事件回调用于感知播放状态和网络状态。常见事件包括：

事件	说明
CONNECTING	正在连接
CONNECTED	连接成功
CONNECTION_FAILED	连接失败
DISCONNECTED	连接断开
START_BUFFERING	开始缓冲
BUFFERING	缓冲中，可获取缓冲百分比
STOP_BUFFERING	缓冲结束
DOWNLOAD_SPEED	下载速度上报
RTSP_STATUS_CODE	RTSP 状态码，例如 401 鉴权失败
NEED_KEY / KEY_ERROR	加密流需要密钥或密钥错误
PLAYBACK_REACH_EOS	点播流播放结束

事件回调的处理原则是：

回调线程不直接操作 Unity UI；
将状态写入线程安全字段；
在主线程中刷新按钮、文本、窗口标题或状态栏；
对关键错误进行日志记录；
网络断开或连接失败时，由业务层决定是否自动重试。

例如，播放器实例可以维护 connection_status、buffer_percent、download_speed 等字段，再由 PlayerManager.Update() 或 UI 层定时读取并展示。

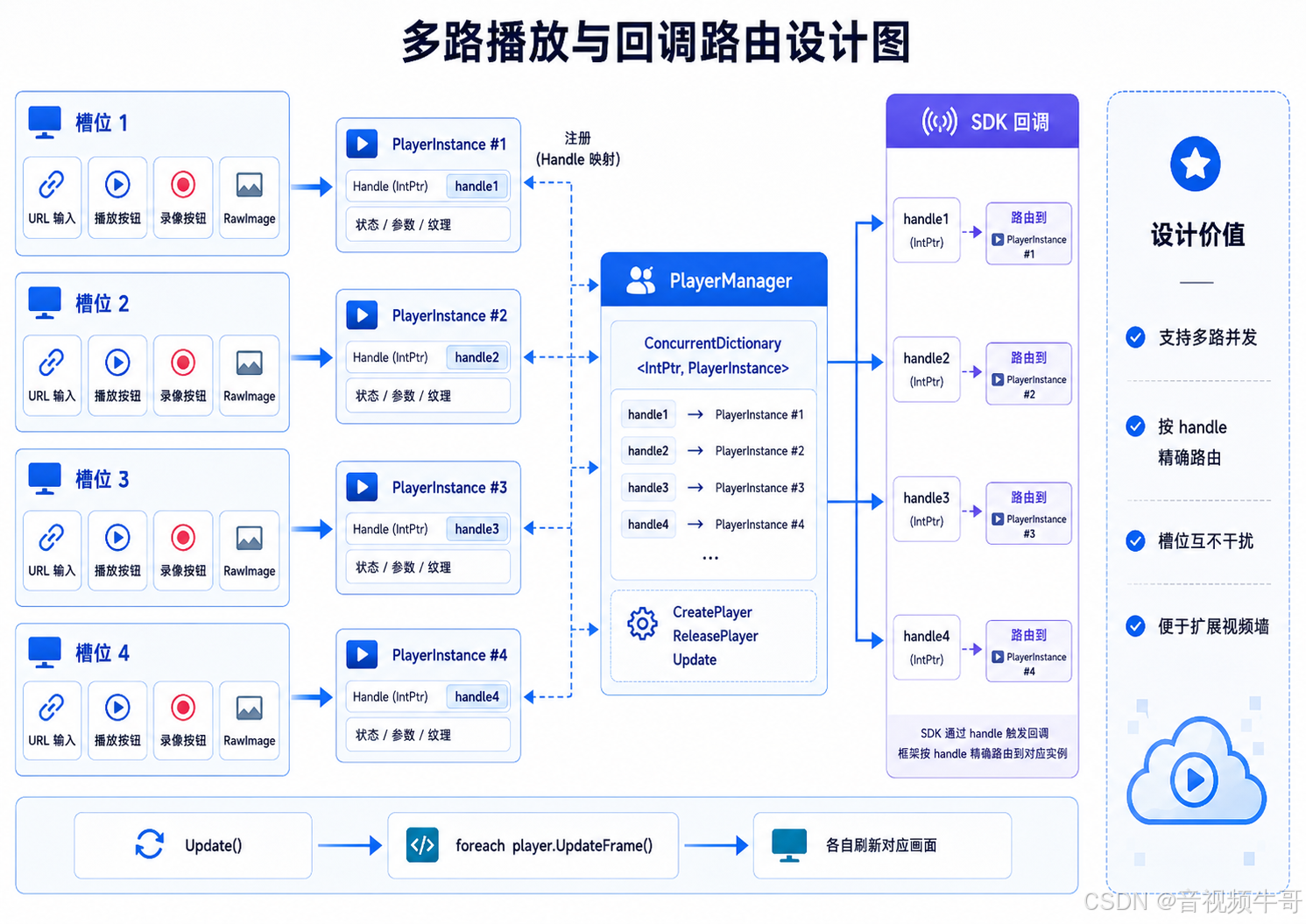

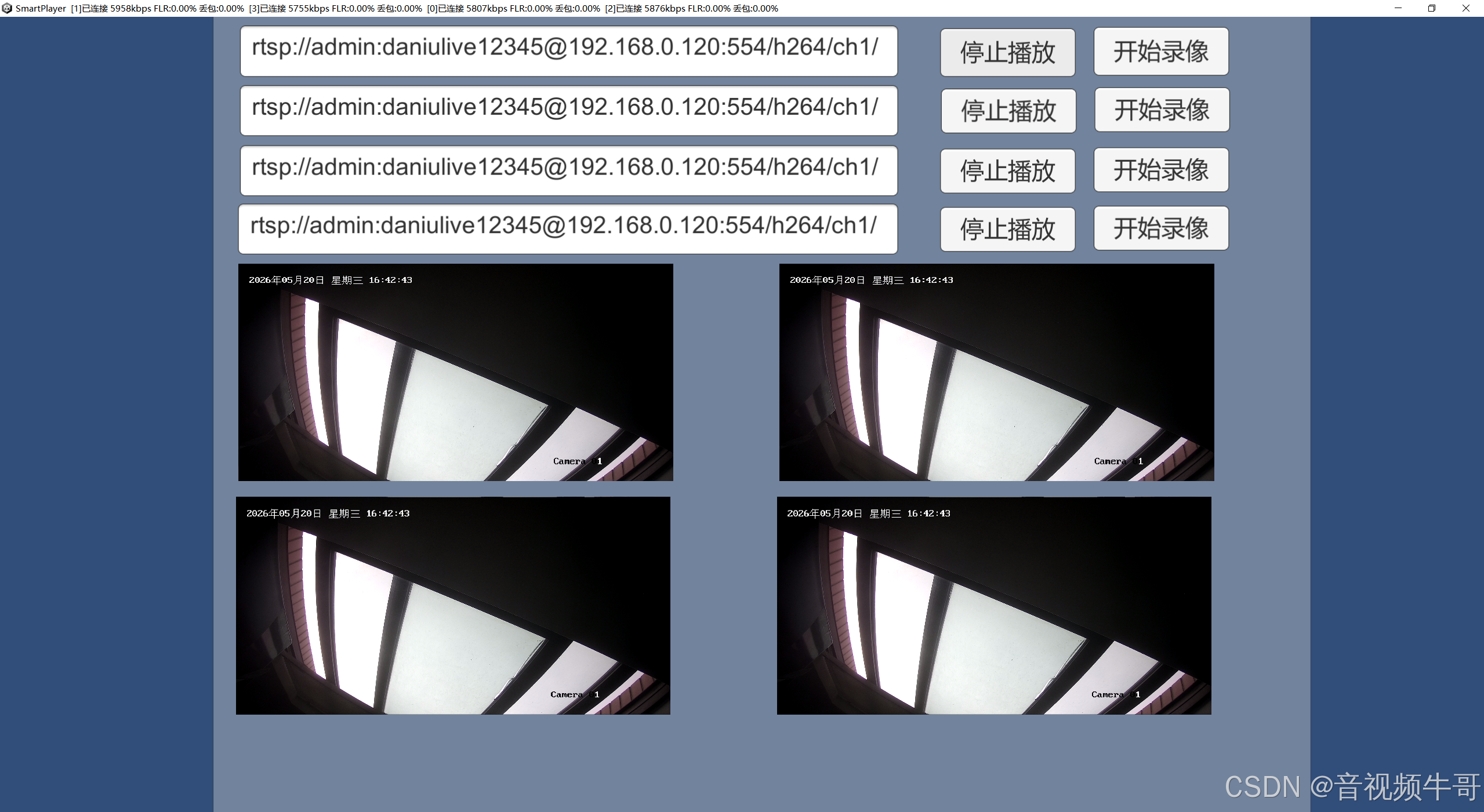

13. 多路播放设计

多路播放是 Unity3D 场景中非常常见的需求，例如四分屏、九宫格、视频墙、监控矩阵等。

推荐设计如下：

cs 复制代码

PlayerManager
    ├── ConcurrentDictionary<IntPtr, PlayerInstance>
    ├── CreatePlayer(url)
    ├── ReleasePlayer(handle)
    └── Update() -> foreach player.UpdateFrame()

UIController
    ├── slotPlayers[index]
    ├── urlInputs[index]
    ├── renderViews[index]
    ├── playButtons[index]
    └── recordButtons[index]

PlayerInstance
    ├── player_handle
    ├── StartPlay()
    ├── StopPlay()
    ├── StartRecorder()
    ├── StopRecorder()
    └── UpdateFrame()

这里的关键是以 SDK handle 作为播放器实例的唯一标识。因为 SDK 的视频帧回调和事件回调都会携带 handle，上层可以通过 handle 快速反查对应的 PlayerInstance，从而完成多路回调路由。

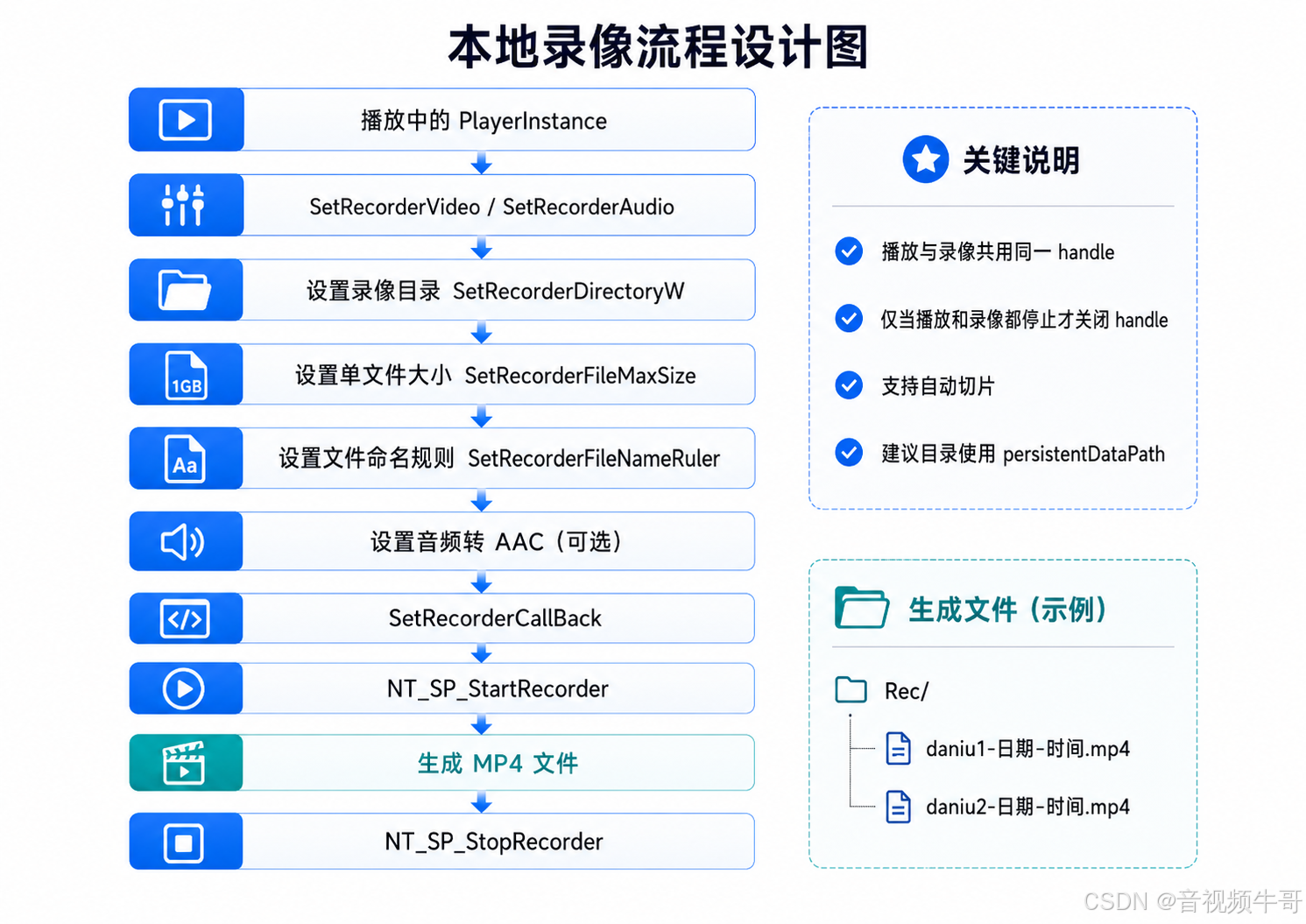

14. 本地录像

播放端录像是大牛直播SDK中比较实用的能力。它可以在播放 RTSP/RTMP 流的同时，将拉取到的音视频数据录制为本地文件。

典型录像流程包括：

设置是否录制视频；
设置是否录制音频；
设置录像目录；
设置单个文件最大大小；
设置录像文件命名规则；
设置音频转 AAC 策略；
注册录像回调；
启动录像；
停止录像。

简化流程如下：

cs 复制代码

NTSmartPlayerSDK.NT_SP_SetRecorderVideo(playerHandle, 1);
NTSmartPlayerSDK.NT_SP_SetRecorderAudio(playerHandle, 1);

NTSmartPlayerSDK.NT_SP_SetRecorderDirectoryW(playerHandle, recDir);
NTSmartPlayerSDK.NT_SP_SetRecorderFileMaxSize(playerHandle, maxFileSizeKB);

NTSmartPlayerSDK.NT_SP_SetRecorderAudioTranscodeAAC(playerHandle, 1);
NTSmartPlayerSDK.NT_SP_SetRecorderCallBack(playerHandle, IntPtr.Zero, OnRecordEvent);

NTSmartPlayerSDK.NT_SP_StartRecorder(playerHandle);

录像目录建议仍然使用 Application.persistentDataPath 下的子目录，避免权限问题。Windows 平台如果路径中存在中文字符，建议使用宽字符版本目录接口。

需要注意的是，播放和录像可以共用同一个播放器句柄。因此在释放资源时，不应简单地在停止播放后立即关闭 handle，而应判断录像是否仍在运行。推荐逻辑是：

cs 复制代码

如果播放停止，但录像仍在运行：保留 handle
如果录像停止，但播放仍在运行：保留 handle
只有播放和录像都停止：关闭 handle

这样可以避免录像过程中误释放底层资源，导致文件不完整或回调异常。

15. RTSP 传输策略建议

RTSP 播放中，TCP 和 UDP 的选择会直接影响播放稳定性和延迟表现。

15.1 UDP 模式

UDP 模式通常延迟更低，但对网络质量要求更高。局域网、专网、摄像头直连等环境下，如果网络稳定，可以优先尝试 UDP。

15.2 TCP 模式

TCP 模式通常更稳，适用于公网、跨网段、弱网、NAT、防火墙复杂等场景。缺点是网络抖动时可能带来更明显的排队和延迟累积。

15.3 自动切换

工程实践中，建议默认开启 RTSP TCP/UDP 自动切换。这样当一种传输方式连接失败或不适合当前网络时，SDK 可以尝试另一种方式，提高接入成功率。

16. 硬件解码建议

Windows 平台多路高清播放时，硬件解码可以显著降低 CPU 占用。推荐策略是：默认提供开关，让集成方可以在测试阶段对比软解和硬解效果。如果现场机器配置较统一，多路高清播放场景下可以优先考虑开启硬解；如果现场机器型号复杂，则应保留软解回退方案。

17. 退出与资源释放

Unity 应用退出时，资源释放需要格外谨慎。因为底层 Native SDK 存在线程、回调和 C++ Runtime 生命周期，Unity 场景销毁、脚本释放、进程退出之间可能存在顺序问题。

推荐处理原则：

先停止所有播放器；
停止所有录像；
清理播放器实例字典；
释放 Unity 纹理和材质；
最后再进行 SDK 全局反初始化；
Standalone 环境下如遇 C++ Runtime 析构竞态，可按项目策略进行进程级退出处理。

在 Editor 模式下不要直接 Kill 进程，否则会关闭整个 Unity Editor。Standalone 包和 Editor 调试环境建议区分处理。

18. 常见问题排查

18.1 播放启动失败

建议检查：

URL 是否以 rtsp:// 或 rtmp:// 开头；
流地址是否可访问；
防火墙是否阻断；
RTSP 是否需要用户名密码；
RTSP TCP/UDP 配置是否适合当前网络；
SDK DLL 是否完整；
x86/x64 架构是否匹配；
日志目录是否有写权限。

18.2 录像文件没有生成

建议检查：

录像目录是否存在；
目录是否有写权限；
是否使用了支持中文路径的目录接口；
是否设置了录像音频或视频；
是否调用了 StartRecorder()；
是否过早关闭播放器 handle；
录像回调是否上报错误。

18.3 RTSP 401 鉴权失败

说明 RTSP 服务端要求认证。需要确认 URL 中是否携带用户名密码，或根据项目需要设置对应鉴权参数。典型格式如下：

cs 复制代码

rtsp://username:password@ip:port/path

18.4 打包后 DLL 找不到

建议检查：

DLL 是否放在 Assets/Plugins/x86_64 或 Assets/Plugins/x86；
Inspector 中平台和 CPU 是否配置正确；
依赖 DLL 是否一并复制；
目标程序是 32 位还是 64 位；
是否缺少 Visual C++ Runtime；
DLL 文件是否被杀毒软件拦截或隔离。

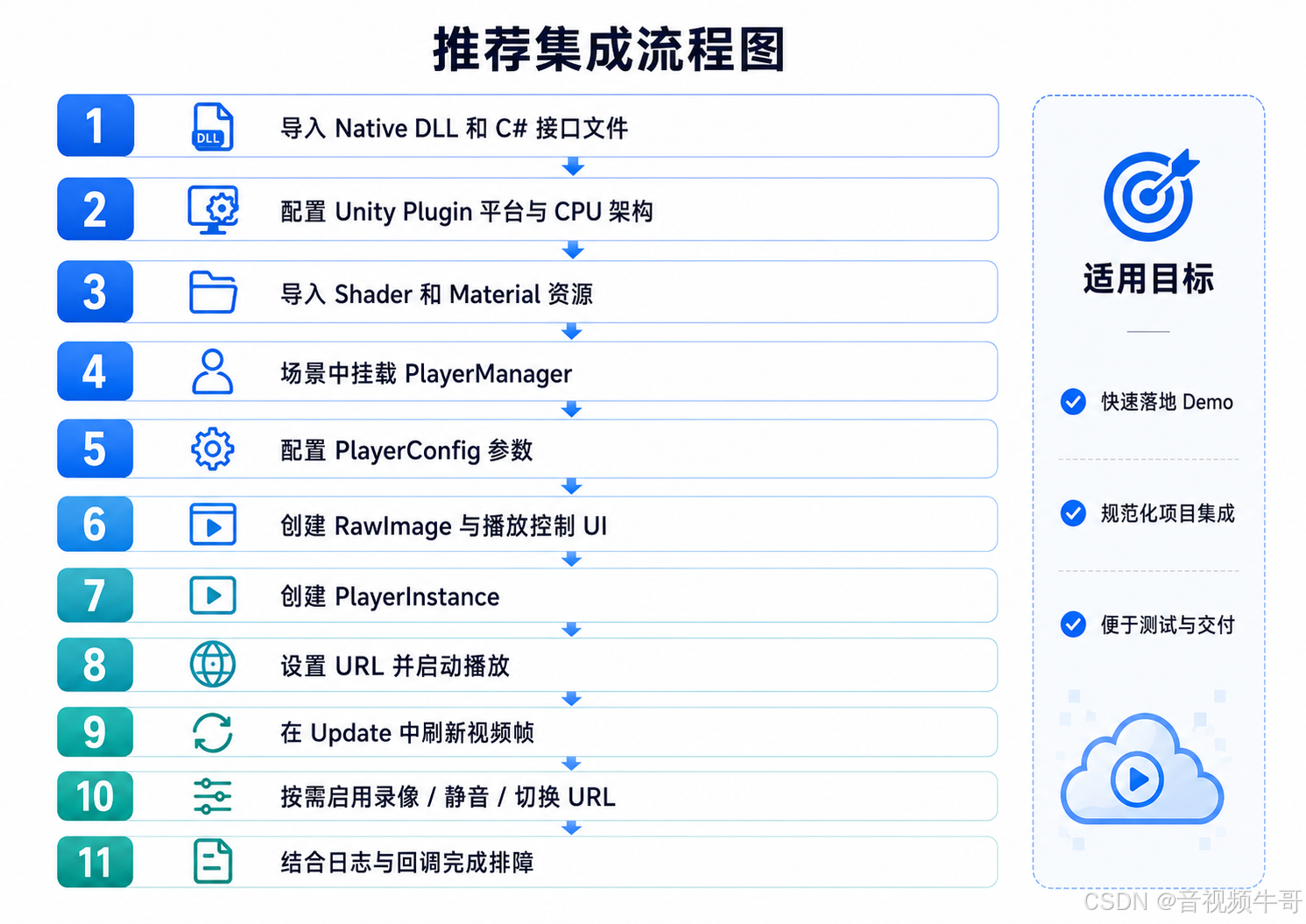

19. 推荐集成流程

综合来看，建议按照以下顺序完成 Unity3D Windows 播放 SDK 集成：

20. 总结

大牛直播SDK（SmartMediaKit）Windows 平台 Unity3D RTSP/RTMP 直播播放方案，本质上是将成熟的 Windows 原生播放内核与 Unity 的渲染体系进行工程化结合。底层 SDK 负责 RTSP/RTMP 协议接入、音视频解码、低延迟控制、缓冲策略、状态回调和录像能力；Unity 层则负责播放器实例管理、业务 UI、纹理上传、Shader 渲染和场景融合。

通过上述封装方式，开发者可以在 Unity3D Windows 项目中快速构建稳定、低延迟、可扩展的 RTSP/RTMP 直播播放能力，并根据实际业务进一步扩展快照、录像、视频墙、三维场景融合、VR/AR 显示和智能分析等功能。
