汇编中的JCC指令 (逆向分析)

mov eax, 1001b          ; EAX = ...00001001

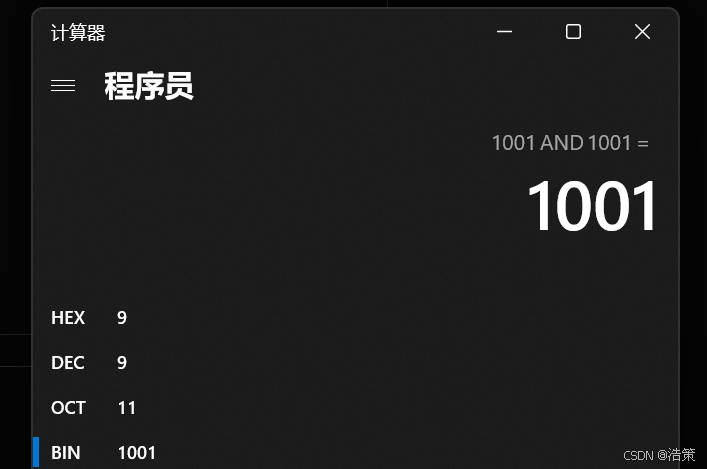

test eax, 1001b         ; 1001 & 1001 = 1001 → ZF=0（非零）
jnz bit_set             ; 如果该位被置位则跳转

mov eax, 0
test eax, 1             ; 0 & 1 = 0 → ZF=1
jz bit_clear            ; 如果该位未置位则跳转

用途：

常用于检测特定位是否置位（如权限标志、状态标志、设备控制位等），是位操作和条件判断的重要手段。

用途：

常用于检测特定位是否置位（如权限标志、状态标志、设备控制位等），是位操作和条件判断的重要手段。

CMP 指令

技术原理：

CMP 指令执行减法运算（操作数1 - 操作数2），但不保存结果
仅根据减法结果更新 EFLAGS 寄存器的标志位
为后续的条件跳转（JCC）提供判断依据。

指令格式：

CMP 操作数1, 操作数2

示例代码：

复制代码

mov eax, 10
mov ebx, 5
cmp eax, ebx            ; 相当于 10 - 5，设置相关标志位

比较规则：

1. 无符号数比较（主要看 CF 标志）：

A < B：CF=1，ZF=0
A > B：CF=0，ZF=0
A == B：ZF=1
A <= B：CF=1 或 ZF=1
A >= B：CF=0

2. 有符号数比较（主要看 SF 和 OF 标志）：

A < B：SF ≠ OF
A > B：SF = OF 且 ZF=0
A == B：ZF=1
A >= B：SF = OF
A <= B：ZF=1 或 SF ≠ OF

补充说明：

SF 表示结果的符号（1为负，0为正）
OF 表示有符号运算是否发生溢出

JCC 指令（条件跳转指令）

什么是 JCC 指令：

JCC 是 x86 汇编中"Jump if Condition Code"（条件码跳转）的统称
是一系列根据 EFLAGS 寄存器中特定标志位状态决定是否跳转的指令。
JCC 本身不修改任何寄存器或内存，仅改变程序的执行流程（EIP/RIP）。
JCC 指令必须紧跟在能修改标志位的指令（如 CMP、TEST、AND、OR、SUB 等）之后使用
- 是实现高级语言中 if、else、while、for、switch 等控制结构的核心机制
- 在逆向工程和底层优化中极其重要。

主要 JCC 指令分类及含义：

1. 通用跳转

JMP：无条件跳转（始终跳转）

2. 零标志 / 相等判断

JE / JZ：ZF=1 → 相等或结果为零
JNE / JNZ：ZF=0 → 不相等或结果非零

3. 符号标志

JS：SF=1 → 结果为负数
JNS：SF=0 → 结果为非负数

4. 溢出标志

JO：OF=1 → 有符号溢出
JNO：OF=0 → 无溢出

5. 奇偶标志

JP / JPE：PF=1 → 偶校验
JNP / JPO：PF=0 → 奇校验

6. 无符号比较跳转

JB / JNAE：CF=1 → 低于（A < B，无符号）
JNB / JAE：CF=0 → 不低于（A >= B，无符号）
JBE / JNA：CF=1 或 ZF=1 → 低于等于（A <= B，无符号）
JA / JNBE：CF=0 且 ZF=0 → 高于（A > B，无符号）

7. 有符号比较跳转

JL / JNGE：SF ≠ OF → 小于（A < B，有符号）
JGE / JNL：SF = OF → 大于等于（A >= B，有符号）
JLE / JNG：ZF=1 或 SF ≠ OF → 小于等于（A <= B，有符号）
JG / JNLE：ZF=0 且 SF = OF → 大于（A > B，有符号）

JCC 指令的执行流程

JCC 指令的执行是一个多步骤的过程，涉及 CPU 的指令解码、标志位检查和控制流调整。以下是详细的底层流程：

指令获取与解码

步骤：
- CPU 从内存中读取 JCC 指令的机器码（通过指令指针 EIP 定位）。
- 指令解码单元解析操作码（如 74 表示 JE）和操作数（目标地址的偏移量）。
细节：
- JCC 指令通常是 2 字节或更多字节：
  - 1 字节操作码（如 74 表示 JE）。
  - 1 字节或 4 字节的相对偏移量（短跳转或长跳转）。
- 例如：JE label 在内存中可能是 74 05，表示"如果 ZF=1，跳转到当前地址 + 5"。

检查标志位

步骤：
- CPU 根据 JCC 的类型，读取 EFLAGS 中对应的标志位。
- 执行条件判断逻辑。
示例：
- JE（Jump if Equal）：检查 ZF 是否为 1。
- JB（Jump if Below）：检查 CF 是否为 1。
- JL（Jump if Less）：检查 SF 和 OF 是否不同（SF ≠ OF）。

计算目标地址

步骤：
- 如果条件满足，计算目标地址。
- 目标地址 = 当前 EIP + 偏移量（偏移量是有符号数，可能正或负）。
细节：
- 偏移量是相对跳转，范围取决于指令类型：
  - 短跳转（EB）：1 字节偏移量，-128 到 +127。
  - 近跳转（E9）：4 字节偏移量，范围更大。
- 例如：JE 0x05 表示"如果条件满足，EIP = EIP + 5"。

更新 EIP

步骤：
- 如果条件满足，将计算出的目标地址写入 EIP。
- 如果条件不满足，EIP 指向下一条指令（EIP = EIP + 指令长度）。
细节：
- EIP（指令指针）是 CPU 的关键寄存器，始终指向下一条待执行指令的地址。
- JCC 的跳转本质上是修改 EIP 的值。

流水线与分支预测

背景：现代 CPU 使用流水线技术并行处理指令，跳转可能导致流水线停顿。
优化：
- 分支预测器：预测 JCC 是否跳转，预取可能的目标指令。
- 预测失败：如果预测错误，丢弃预取的指令，重新加载正确路径的指令。
细节：
- 分支预测基于历史跳转模式（如"总是跳转"或"从不跳转"）。
- 提高了 JCC 的执行效率，但增加了硬件复杂度。

案例

案例1：简单 if-else 等价结构

复制代码

mov eax, 15
mov ebx, 10

cmp eax, ebx
jg  greater_case        ; 如果 eax > ebx（有符号）则跳转

; else 分支
mov ecx, 0
jmp end_if

greater_case:
mov ecx, 1

end_if:

案例2：使用 TEST 的位检测

复制代码

mov eax, 0x00000004     ; 第2位被置位

test eax, 0x00000004    ; 测试第2位
jnz bit_is_set          ; 如果该位为1则跳转

; 该位为0的处理
jmp done

bit_is_set:
; 该位为1的处理

done:
