Astra Pro 深度相机 ROS Noetic 搭建及中期检查完整指南

Astra Pro 深度相机 ROS Noetic 从零搭建图像获取功能包完整保姆级步骤

（全程复制粘贴、零坑、最终实现彩色图 + 深度图实时获取 + 可视化，直接可以用于中期检查）

一、前期环境准备

1. 确认基础环境

已经安装好 ROS Noetic，环境全局生效

bash 复制代码

# 刷新全局ROS环境
source /opt/ros/noetic/setup.bash

2. 新建 / 确认工作空间

bash 复制代码

# 没有就新建，已有直接进入
mkdir -p ~/catkin_ws/src
cd ~/catkin_ws
catkin_make
source devel/setup.bash

二、安装 Astra Pro 官方深度相机驱动

1. 克隆奥比中光官方源码驱动

bash 复制代码

cd ~/catkin_ws/src
git clone https://github.com/orbbec/ros_astra_camera.git

2. 安装所有依赖

bash 复制代码

sudo apt update
sudo apt install -y libusb-1.0-0-dev ros-noetic-backward-ros ros-noetic-image-transport ros-noetic-camera-info-manager ros-noetic-tf2

3. 编译驱动

bash 复制代码

cd ~/catkin_ws
rm -rf build devel
catkin_make
source devel/setup.bash

4. 验证驱动包识别

bash 复制代码

rospack find astra_camera

✅ 正常输出：/home/s/catkin\_ws/src/ros\_astra\_camera

三、解决相机 USB 设备权限（核心必做，不然打不开硬件）

1. 手动写入永久 udev 权限规则

bash 复制代码

sudo tee /etc/udev/rules.d/56-orbbec-usb.rules << 'EOF'
SUBSYSTEM=="usb", ATTRS{idVendor}=="2bc5", MODE="0666"
KERNEL=="video[0-9]*", SUBSYSTEM=="video4linux", ATTRS{idVendor}=="2bc5", MODE="0666"
EOF

2. 重载权限、生效配置

bash 复制代码

sudo udevadm control --reload-rules
sudo udevadm trigger

3. 物理操作

把 Astra Pro 摄像头 USB 拔掉，重新插入电脑，有时候报错找不到设备时，也需要插拔一次

四、从零创建专属图像获取功能包

1. 创建自定义功能包（中期检查主体工程）

bash 复制代码

cd ~/catkin_ws/src
catkin_create_pkg astra_image_get rospy roscpp sensor_msgs image_transport cv_bridge

2. 创建启动文件目录

bash 复制代码

cd astra_image_get
mkdir launch scripts

五、编写一键启动相机 + 出图 Launch 文件

1. 创建启动文件

bash 复制代码

gedit launch/astra_start.launch

2. 完整粘贴以下内容，保存退出

xml 复制代码

<launch>
  <!-- 加载Astra Pro深度相机主驱动 -->
  <include file="$(find astra_camera)/launch/astra_pro.launch"/>

  <!-- 开启RGB彩色图像可视化 -->
  <node name="rgb_preview" pkg="image_view" type="image_view" respawn="false">
    <remap from="image" to="/camera/color/image_raw"/>
  </node>

  <!-- 开启深度图像可视化 -->
  <node name="depth_preview" pkg="image_view" type="image_view" respawn="false">
    <remap from="image" to="/camera/depth/image_raw"/>
  </node>

</launch>

六、编译自定义功能包

bash 复制代码

cd ~/catkin_ws
catkin_make
source devel/setup.bash

七、一键运行、获取图像（中期检查演示核心）

1. 启动完整相机功能

bash 复制代码

roslaunch astra_image_get astra_start.launch

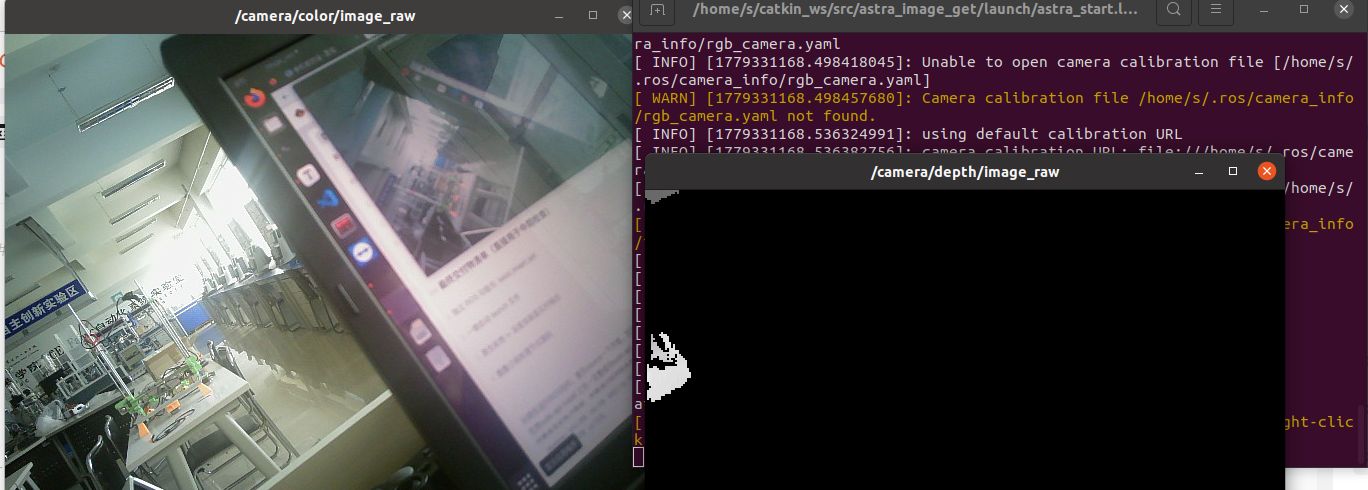

✅ 启动成功后，会自动弹出 2 个窗口：

实时彩色 RGB 画面
实时深度灰度画面

2. 单独话题查看（备用验证）

新开终端，查看所有相机输出话题：

bash 复制代码

rostopic list | grep camera

单独手动查看画面：

bash 复制代码

# 仅看彩色图
rosrun image_view image_view image:=/camera/rgb/image_raw

# 仅看深度图
rosrun image_view image_view image:=/camera/depth/image_raw

八、拓展：Python 图像订阅 + 处理示例（加分项）

1. 新建图像读取脚本

bash 复制代码

gedit scripts/image_subscribe.py

2. 完整代码

python 复制代码

#!/usr/bin/env python3
import rospy
from sensor_msgs.msg import Image
from cv_bridge import CvBridge
import cv2

# 彩色图像回调
def rgb_callback(img_msg):
    bridge = CvBridge()
    cv_img = bridge.imgmsg_to_cv2(img_msg, "bgr8")
    cv2.imshow("Astra Pro RGB", cv_img)
    cv2.waitKey(1)

# 深度图像回调
def depth_callback(img_msg):
    bridge = CvBridge()
    depth_img = bridge.imgmsg_to_cv2(img_msg, "passthrough")
    depth_norm = cv2.normalize(depth_img, None, 0, 255, cv2.NORM_MINMAX, cv2.CV_8U)
    cv2.imshow("Astra Pro Depth", depth_norm)
    cv2.waitKey(1)

if __name__ == "__main__":
    rospy.init_node("astra_image_sub_node")
    rospy.Subscriber("/camera/color/image_raw", Image, rgb_callback)
    rospy.Subscriber("/camera/depth/image_raw", Image, depth_callback)
    rospy.spin()

3. 赋予权限 + 运行

bash 复制代码

chmod +x scripts/image_subscribe.py
rosrun astra_image_get image_subscribe.py

九、中期检查验收标准 & 常见排错

验收目标	成功标志
驱动正常编译	catkin_make 100% 无报错
硬件识别正常	启动无 USB 权限、设备找不到报错
彩色图像获取	正常输出清晰实时画面
深度图像获取	深度画面正常、物体距离灰度区分明显
话题通信稳定	rostopic hz 话题帧率稳定 30fps 左右

常见报错快速修复

package astra\_camera not found → 重新执行 source \~/catkin\_ws/devel/setup\.bash
打不开相机、权限报错 → 重新执行 udev 规则 + 重新插拔相机
编译缺依赖 → sudo apt install 对应缺失的ros\-noetic\-xxx包

最终交付物清单（直接用于中期检查）

独立 ROS 功能包 astra\_image\_get
一键启动 launch 文件
原生彩色 + 深度双画面实时输出
图像订阅处理节点源码

记得在运行ROS包时，要先source一下环境，否则会找不到包。

在用sudo apt install 之前一定要成功sudo apt update

尽量用手机热点联网，如果通过校园网会有DNS的问题。
