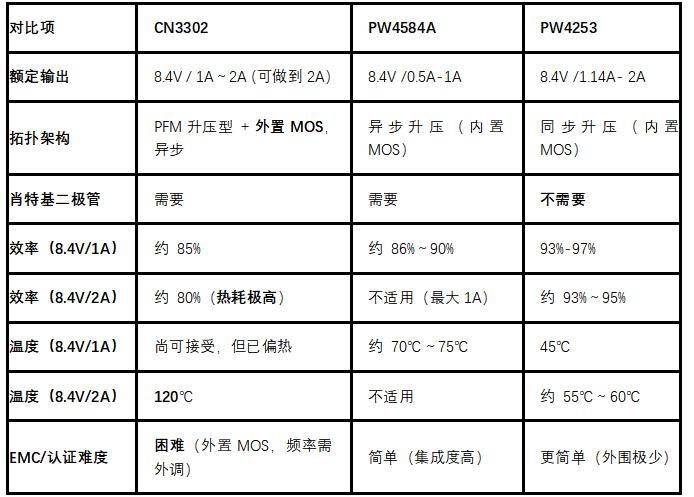

一、对比总览表
二、CN3302：外置MOS异步方案，2A时温度无法接受
CN3302 是一款 PFM 升压型双节锂电池充电控制 IC，工作电压范围 2.7V～6.5V，最高工作频率可达 1MHz，工作温度范围为 -40℃～+85℃-。其采用恒流和准恒压模式对电池进行充电管理，内部集成基准电压源和电池电压检测电路，需配合片外 N 沟道 MOSFET 和 P 沟道 MOSFET 使用-。
关键问题 ：CN3302 采用外置 MOS 和异步拓扑（需加肖特基二极管），实测效率在 80% 左右 。8.4V/1A 时尚可接受，但 8.4V/2A 时温度高得无法实际用于产品量产 ，即使加散热片长时间工作仍难以解决-1。此外，由于外置 MOS 且工作频率需要外部调节，在 EMC 认证时需要工程师具备很强的电源 EMC 经验，同时还需加磁珠和 RC 电阻等，调试难度大-1。
小结 ：成本敏感且仅需 1A 充电的简单应用可选，但 2A 场景不推荐。
三、PW4584A：异步内置MOS方案，1A可用，效率86%～90%
PW4584A 是一款异步升压充电控制器，输入电压范围 3.6V～6V，专为两节串联锂离子电池设计，最大充电输出为 8.4V/1A -1。内置功率 MOS，需外接肖特基二极管。其输入最大耐压 30V，输入过压关闭充电阈值为 6V，LED 指示灯支持单/双灯显示-。
效率与温度 ：PW4584A 的典型转换效率约为 90% （部分资料显示 80% 多，取决于具体测试条件）-18。在 8.4V/1A 输出下，实测芯片表面温度约为 70℃～75℃ ，属于异步升压方案中可接受的发热范围-10。此外，PW4584A 内置智能自适应输入电流调节环路，能自动匹配 5V/1A、2A、3A 等不同规格的适配器，防止因充电电流过大而"拉挂"适配器-1。
EMC 优势 ：相比 CN3302，PW4584A 集成度更高，EMC 调试简单，一般只需按规格书添加电阻电容即可通过认证-1。
小结 ：适合 8.4V/1A 需求，效率优于 CN33wo02，EMC 调试难度大幅降低。不支持 2A 输出。
四、PW4253：同步整流方案，2A高效低温，效率93%～95%
PW4253 是一款同步升压充电管理 IC，工作开关频率为 750kHz，5V 输入条件下可提供高达 8.4V/2A 的充电输出 -17。内部集成功率 MOSFET，采用同步整流架构，不需要外接肖特基二极管 -18。
效率与温度 ：同步整流技术带来高达 95% 的升压充电效率（典型值），显著减少能量损耗和发热-18。实测在 8.4V/2A 输出条件下，芯片表面温度约为 55℃～60℃ ，比 PW4584A 的 70℃+ 低了 10℃ 以上-10。其输入电压范围为 4.5V～5.8V，具备输入电压限制与自适应充电电流调节功能，可自动匹配适配器负载能力-18。
其他特性 ：充电电压精度达 ±1%，内置输入过压/欠压保护、芯片过温保护，ESD 防护等级达 4KV HBM-18。采用 SOP8-EP 封装，底部带散热焊盘，便于散热和焊接。NTC 接口支持电池温度监控与保护，充电恒流值可通过外接电阻精确调整-18。
EMC 优势 ：PW4253 集成度更高，外围元件极少，EMC 调试最简单-1。
小结 ：同步整流带来的高效率和低温特性使其成为 8.4V/2A 场景的最佳选择，尤其适合对发热敏感的产品。

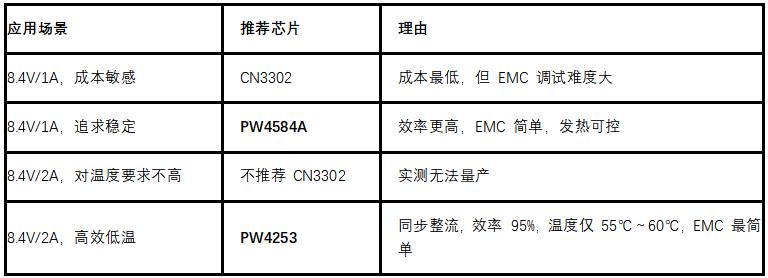

五、选型建议
六、效率与温度原理总结
效率与温度呈直接正相关关系------效率越高，功率损耗越低，芯片温升越小-10。以 8.4V/2A（电池端功率 16.8W）为例：
- CN3302（效率约 80%）：损耗约 3.36W → 温度极高，无法量产
- PW4253（效率约 95%）：损耗仅约 0.84W → 温度约 55℃～60℃，可接受
同步整流方案相比异步方案可节省肖特基二极管上的正向压降损耗（约 0.3V～0.5V），在 2A 电流下相当于节省 0.6W～1W 的热耗，这是 PW4253 比异步方案低 10℃+ 的主要原因。
