完美替代WS3202E61-6/TR：脚位兼容，耐压更高
在USB输入过压保护设计中，WS3202E61-6/TR是不少工程师熟悉的一颗OVP芯片，25V耐压，SOT23-6封装，过压阈值6.1V。但随着应用场景对输入电压裕量要求越来越高------快充适配器的浪涌、车载USB的瞬态尖峰、工业现场的电源波动------25V的耐压上限显得越来越"紧巴"。
今天推荐一颗可以直接Pin-to-Pin替代 WS3202E61-6/TR的芯片------PW2606 ，同样的SOT23-6封装，相同的脚位定义，无需改板，但耐压从25V直接拉到40V，设计余量一步到位。
为什么要替代WS3202E61-6/TR？
WS3202E61-6/TR最大输入耐压25V，在常规5V USB供电场景下是够用的。但以下场景中，25V耐压可能不够安全：
快充适配器兼容性问题------市面上部分品质欠佳的快充适配器，在协议握手失败或热插拔时会出现电压尖峰，瞬间可达20V以上，逼近25V极限。
车载USB供电------车载12V系统中，冷启动和Load Dump瞬态电压可轻松突破30V，25V耐压的OVP芯片直接面临击穿风险。
工业和IOT应用------电源环境复杂，瞬态干扰多，更高的耐压意味着更强的抗浪涌能力和更长的产品寿命。
供货与成本考量------部分渠道WS3202系列供货不稳定或价格波动，PW2606供货稳定，性价比高。
PW2606替代优势总结
1. 耐压提升60%------从25V提升到40V，面对快充浪涌、车载瞬态、工业干扰都有充裕的安全余量，不用再担心极端工况下芯片被击穿。

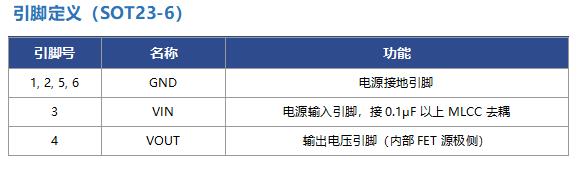

2. Pin-to-Pin直替------脚位定义完全一致，SOT23-6封装相同，老项目不用改PCB、不用重新布线，直接换料即可。

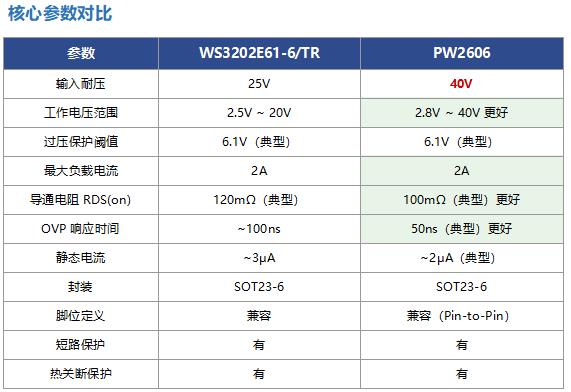

3. 电气性能不降反升------导通内阻更低（100mΩ vs 120mΩ），最大电流更大（2A vs 1.5A），OVP响应更快（50ns vs 100ns），整体性能超越原型号。
PW2606详细特性
PW2606是一款前端过压和过流保护器件，核心特性如下：
宽输入电压范围：2.8V ~ 40V
最大负载电流：2A
极低功率路径电阻：100mΩ（典型）
固定内部过压保护阈值：6.1V（PW2606-61）/ 6.8V（PW2606-68）
OVP响应时间：50ns
内置15ms启动/OVP恢复延迟
内部软启动防浪涌电流
热关断保护（150°C）+ 自动恢复
输出短路保护
符合RoHS，无卤素
典型应用场景
PW2606适用于所有WS3202E61-6/TR的现有应用，同时可扩展到更宽电压范围的场景：
USB接口过压保护（手机、平板、音箱等消费电子）
快充适配器前端保护（PD/QC充电器）
车载USB充电器输入保护
可穿戴设备电源保护
IoT终端设备电源前端保护
锂电池充电系统前端过压过流保护
替代操作指南
由于PW2606与WS3202E61-6/TR脚位完全兼容，替代操作非常简单：
****硬件：****PCB无需任何改动，直接将WS3202E61-6/TR替换为PW2606-61即可。输入输出电容保持原有设计（建议VIN端0.1μF以上MLCC，VOUT端1μF）。
****验证：****替换后建议进行过压保护点验证（6.1V±0.2V）、负载电流测试、热性能测试。由于PW2606各项参数均不弱于WS3202，验证通常可一次通过。

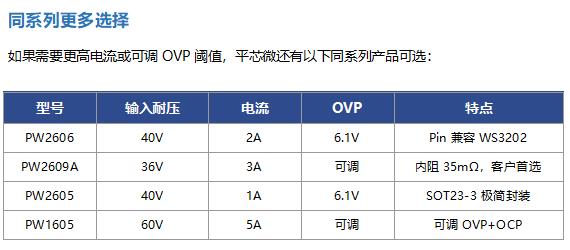

****选型：****PW2606-61对应6.1V过压点（替代WS3202E61），PW2606-68对应6.8V过压点。确认原方案的OVP阈值后选择对应型号即可。
总结一句话：PW2606是WS3202E61-6/TR的完美升级替代------不改板、不改电路、耐压更高、内阻更低、电流更大、响应更快。如果你的项目正在用WS3202E61-6/TR，或者正面临供货/耐压不足的困扰，PW2606值得一试。
