12V 转 5V / 3.3V 电源方案选型指南

一、设计背景与三种架构模式

12V 是工业控制、通信设备、车载电子、安防监控等领域最常见的直流母线电压之一。将 12V 降至 5V 或 3.3V 时,相比高压系统有以下特点:压差适中(12V→5V 仅 7V,12V→3.3V 约 8.7V),LDO 直降热耗散大幅降低;几乎所有中低压 DC-DC(耐压 16V~30V)均可直接使用;同步降压效率更高。

12V 降压方案通常有三种模式:

  1. ****LDO 直降:****适合 <150mA 小电流。12V 下 100mA 时热耗散仅 0.7W~0.87W,SOT89-3L 可长期承受。BOM 极简,无纹波和 EMI 问题。
  2. ****DC-DC 降压:****适合 >200mA 中大电流。效率高(通常 90%~96%),发热低,但存在开关纹波和 EMI。
  3. ****DC-DC + LDO 后级稳压:****适合对纹波和噪声敏感的模拟/射频电路。先用 DC-DC 降至 5V,再用 LDO 稳压至 3.3V,兼顾效率与电源纯净度。

二、芯片概览

本指南涵盖平芯微(PW)系列的三颗 LDO 和十颗 DC-DC 芯片,所有参数均来自官方数据手册。12V 系统中,全部芯片均可直接使用,无需担心耐压不足问题。

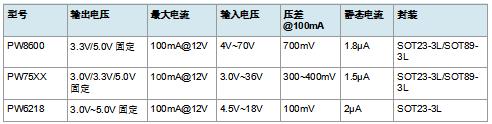

2.1 LDO 线性稳压器

LDO 使用建议:12V 输入时,PW8600 和 PW75XX 均可输出标称最大电流(100mA/150mA),热耗散约 0.7W~0.87W,SOT89-3L 封装轻松应对。PW6218 输入耐压 18V,12V 下可正常工作,压差仅 100mV,性价比极高。

2.2 DC-DC 降压芯片

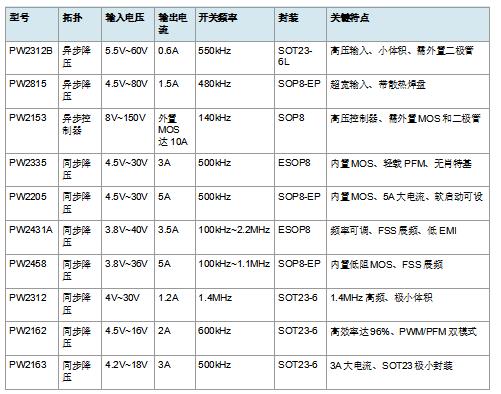

三、逐芯片详细介绍与典型电路

以下按 LDO → 小电流 DC-DC → 大电流 DC-DC → 高压控制器的顺序,对每款芯片进行简要介绍,并附上 12V 输入下的典型应用电路图(元件值按 5V 或 3.3V 输出推荐)。

3.1 LDO 线性稳压器

PW8600 --- 超高压超低功耗 LDO

PW8600 是一款耐压高达 80V 的固定输出 LDO,静态电流仅 1.8μA,PSRR 达 80dB@100Hz。虽然耐压远超 12V 需求,但其超低静态电流和优异的电源抑制比,使其成为电池供电和精密模拟电路的理想选择。12V 输入时可稳定输出 100mA,热耗散约 0.87W(5V 输出)或 0.7W(3.3V 输出)。

典型应用电路(12V → 5V):

CIN=10uF/25V COUT=10uF/10V

┌──┴──┐ ┌──┴──┐

12V ──┤ ├────────────┤ ├── 5V/100mA

└─────┘ └─────┘

│ PW8600-50 │

│ ┌───┐ │

└────┤VIN├──VOUT─────┘

│ │

└───┘

GND

注:PW8600-33 输出 3.3V,丝印 33;PW8600-50 输出 5V,丝印 50。

PW75XX --- 36V 耐压低功耗 LDO

PW75XX 系列包括 PW7530(3.0V)、PW7533(3.3V)、PW7550(5.0V)等固定输出型号,耐压 36V,静态电流 1.5μA,最大输出 150mA。12V 输入时压差约 300~400mV@100mA,热耗散与 PW8600 相当,但输出电流能力更大(150mA vs 100mA)。SOT89-3L 封装散热优于 SOT23-3L,推荐优先选用。

典型应用电路(12V → 3.3V):

CIN=10uF/25V COUT=10uF/10V

┌──┴──┐ ┌──┴──┐

12V ──┤ ├────────────┤ ├── 3.3V/150mA

└─────┘ └─────┘

│ PW7533 │

│ ┌───┐ │

└────┤VIN├──VOUT───┘

│ │

└───┘

GND

注:PW7530 输出 3.0V,PW7550 输出 5.0V,引脚和电路完全相同。

PW6218 --- 18V 耐压低成本 LDO

PW6218 是一款输入耐压 18V 的固定输出 LDO,静态电流 2μA,输出电流 100mA。虽然耐压比 PW8600/PW75XX 低,但 12V 系统完全在其工作范围内,且价格更低。其压差仅 100mV@10mA,非常适合作为 DC-DC 后级的二级稳压,或直接从 12V 给低功耗 MCU 供电。

典型应用电路(12V → 5V):

CIN=10uF/25V COUT=10uF/10V

┌──┴──┐ ┌──┴──┐

12V ──┤ ├────────────┤ ├── 5V/100mA

└─────┘ └─────┘

│ PW6218-50 │

│ ┌───┐ │

└────┤VIN├──VOUT───┘

│ │

└───┘

GND

注:PW6218-33 输出 3.3V。SOT23-3L 封装,BOM 极简。

3.2 小电流 DC-DC 降压芯片(≤1.5A)

PW2312B --- 60V 耐压异步降压(0.6A)

PW2312B 是一款耐压 60V 的异步降压芯片,输出 0.6A,开关频率 550kHz,SOT23-6L 封装。虽然 12V 系统不需要 60V 耐压,但其小体积和极简外围(仅需电感、电容、肖特基二极管和反馈电阻)使其成为小电流、高空间约束场景的理想选择。效率约 90%~92%(12V→5V)。

典型应用电路(12V → 5V/0.6A):

D1=SS28

┌──///──┐

CIN │ │ COUT

12V ──┤├── L1 ──┼─SW FB─┼──┤├── 5V/0.6A

10uF │ PW │ 22uF

└─GND────┘

L1=10uH/1A, R1=82.5k, R2=16.2k (Vout=5V)

或 R1=46.4k, R2=16.2k (Vout=3.3V)

CIN=10uF/25V陶瓷, COUT=22uF/10V陶瓷

PW2815 --- 80V 耐压异步降压(1.5A)

PW2815 耐压 80V,输出 1.5A,480kHz,SOP8-EP 封装带散热焊盘。关断电流 <1μA,适合待机功耗敏感的应用。12V 输入时效率约 91%~93%(12V→5V),满载温升控制良好。外围仅需电感、SS310 肖特基二极管、输入输出电容和反馈电阻。

典型应用电路(12V → 5V/1.5A):

D1=SS310

┌──///──┐

CIN │ │ COUT

12V ──┤├── L1 ──┼─SW FB─┼──┤├── 5V/1.5A

22uF │ PW │ 22uF×2

└─GND────┘

L1=22uH/2.5A, R1=75k, R2=14.3k (Vout=5V)

或 R1=50k, R2=16.2k (Vout=3.3V)

CIN=22uF/25V, COUT=22uF×2/10V

PW2312 --- 1.4MHz 高频同步降压(1.2A)

PW2312 是一款 1.4MHz 高频同步降压芯片,输入 4V~30V,输出 1.2A 连续/1.5A 峰值,SOT23-6 封装。内置高低侧 MOS(200mΩ/150mΩ),无需外部肖特基二极管。1.4MHz 高频允许使用 2.2μH~4.7μH 小电感,占板面积极小。12V→5V 效率约 90%~93%,12V→3.3V 效率约 88%~91%。

典型应用电路(12V → 3.3V/1.2A):

CIN=22uF C1=0.1uF L1=3.3uH

12V ──┤├──┬──────┬───┬───SW───┬──┤├── 3.3V/1.2A

25V │ │ BS│ PW │ 22uF

│ └───┤2312 │ 10V

│ FB └───┘ │

│ R1=31.6k │

│ R2=10k │

└──────EN───────────┘

(100k上拉)

5V 输出:L1=4.7uH, R1=52.5k, R2=10k

CIN=22uF/25V, COUT=22uF/10V, C1(BS-SW)=0.1uF

PW2162 --- 96% 高效率同步降压(2A)

PW2162 是一款 2A 同步降压芯片,输入 4.5V~16V,600kHz,SOT23-6 封装。支持 PWM/PFM 双模式自动切换,轻载时自动进入 PFM 模式以维持高效率,最高效率可达 96%(12V→5V 轻载)。内置补偿网络,外围极简。12V 输入时满载效率约 92%~94%。

典型应用电路(12V → 5V/2A):

CIN=22uF C1=0.1uF L1=4.7uH

12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/2A

25V │ │ BS│ PW │ 22uF

│ └───┤2162 │ 10V

│ FB └───┘ │

│ R1=110k │

│ R2=15k │

└──────EN───────────┘

3.3V 输出:R1=100k, R2=22.1k, L1=4.7uH

CIN=22uF/25V, COUT=22uF/10V, C1=0.1uF

可选:C2=22pF 并连 R1 改善瞬态响应

3.3 中大电流 DC-DC 降压芯片(≥3A)

PW2163 --- 3A 同步降压(SOT23-6 极小封装)

PW2163 是一款 3A 同步降压芯片,输入 4.2V~18V,500kHz,SOT23-6 封装。在极小的 SOT23-6 封装内实现了 3A 输出能力,内置 90mΩ/50mΩ 低阻 MOS,无需肖特基二极管。12V→5V 效率约 90%~93%,12V→3.3V 效率约 88%~91%。是中小体积、大电流需求的极佳选择。

典型应用电路(12V → 5V/3A):

CIN=22uF×2 C1=0.1uF L1=4.7uH

12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/3A

25V │ │ BS│ PW │ 22uF×2

│ └───┤2163 │ 10V

│ FB └───┘ │

│ R1=110k │

│ R2=15k │

└──────EN───────────┘

3.3V 输出:R1=100k, R2=22.1k, L1=3.3uH

CIN=22uF×2/25V, COUT=22uF×2/10V

PW2335 --- 3A 同步降压(ESOP8,带 PFM)

PW2335 是一款 3A 同步降压芯片,输入 4.5V~30V,500kHz,ESOP8 封装。内置 130mΩ/100mΩ MOS,支持轻载 PFM 模式,轻载静态电流仅 0.6mA,空载关断电流 4μA。内部已补偿,外围极简。12V→5V 效率约 91%~94%,12V→3.3V 效率约 89%~92%。

典型应用电路(12V → 5V/3A):

CIN=10uF C1=0.1uF L1=4.7uH

12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/3A

25V │ │ BS│ PW │ 22uF×2

│ └───┤2335 │ 10V

│ FB └───┘ │

│ R1=44k │

│ R2=10k │

└──────EN───────────┘

3.3V 输出:R1=25.7k, R2=10k, L1=4.7uH

反馈电压 Vfb=0.923V

CIN=10uF/25V, COUT=22uF×2/10V

PW2205 --- 5A 同步降压(SOP8-EP,软启动可调)

PW2205 是一款 5A 同步降压芯片,输入 4.5V~30V,500kHz,SOP8-EP 封装。内置 70mΩ/40mΩ 超低阻 MOS,支持外部软启动编程(CSS 电容),可限制浪涌电流。5A 持续/6A 峰值输出能力,12V→5V 满载效率约 92%~94%。适合大电流数字电路、AP 路由器、机顶盒等。

典型应用电路(12V → 5V/5A):

CIN=22uF C1=0.1uF L1=4.7uH

12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/5A

25V │ │ BS│ PW │ 47uF

│ └───┤2205 │ 10V

│ FB └───┘ │

│ R1=100k │

│ R2=22.1k │

│ SS=CSS=0.1uF │

└──────EN───────────┘

软启动时间 Tss(ms) = CSS(nF) × 0.6 / 10

CSS=0.1uF 时 Tss ≈ 6ms

CIN=22uF/25V, COUT=47uF/10V

PW2431A --- 3.5A 同步降压(40V 耐压,频率可调,FSS 展频)

PW2431A 是一款 3.5A 同步降压芯片,输入 3.8V~40V,开关频率 100kHz~2.2MHz 可调,ESOP8 封装。内置 80mΩ/50mΩ MOS,支持 FSS 展频技术(±6% 抖动),可显著降低 EMI 传导干扰。轻载 PSM 模式静态电流仅 25μA。支持外部时钟同步和低压差模式(LDO Mode)。12V→5V 效率约 91%~94%。

典型应用电路(12V → 5V/3.5A,500kHz):

CIN=4.7uF×3 C1=0.1uF L1=5.5uH

12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/3.5A

25V │ │BOO│ PW │ 47uF

│ └───┤2431A │ 10V

│ RT=200k FB │

│ COMP──┬──┘ │

│ R3=31.6k C3=3.3nF│

│ R4=10.2k │

└──────EN───────────┘

RT=200k 对应 500kHz;Vfb=0.8V

5V 输出:R3=31.6k, R4=10.2k

3.3V 输出:R3=20k, R4=10.2k, L1=4.7uH

PW2458 --- 5A 同步降压(36V 耐压,FSS 展频)

PW2458 是一款 5A 同步降压芯片,输入 3.8V~36V,频率 100kHz~1.1MHz 可调,SOP8-EP 封装。内置 45mΩ/20mΩ 极低阻 MOS,是平芯微同系列中导通电阻最小的型号之一。支持 FSS 展频、轻载 PSM(25μA 静态电流)、外部时钟同步。12V→5V 满载效率可达 94%~96%,是同电流等级中效率最高的选择之一。

典型应用电路(12V → 5V/5A,500kHz):

CIN=4.7uF×3 C1=0.1uF L1=4.7uH

12V ──┤├──┬──────┬───┬───SW───┬──┤├── 5V/5A

25V │ │BOO│ PW │ 47uF

│ └───┤2458 │ 10V

│ RT=200k FB │

│ COMP──┬──┘ │

│ R3=31.6k C3=3.3nF│

│ R4=10.2k │

└──────EN───────────┘

RT=200k 对应 500kHz;Vfb=0.8V

12V 输入时效率最高可达 96%(轻载)

电感 DCR 建议 <10mΩ 以获得最佳效率

3.4 高压异步控制器

PW2153 --- 150V 高压 PWM 控制器(外置 MOS,达 10A)

PW2153 是一款输入耐压高达 150V 的异步降压 PWM 控制器(非集成 DC-DC),SOP8 封装。通过 DRV 引脚驱动外部 NMOS,配合外部肖特基二极管和电感实现降压。开关频率 140kHz,反馈电压 0.38V,电流采样阈值 0.15V。虽然 12V 系统不需要 150V 耐压,但其极高的灵活性和扩展能力使其成为超大电流(>5A)应用的首选。

典型应用电路(12V → 5V/5A):

D1=SS510

┌──///──┐

CIN │ L1 │ COUT

12V ──┤├──┬─────┼──47uH──┼──┤├── 5V/5A

100uF│ │Q1 │ 220uF

│ │ PW │

│ │ 2153 │

│ └───┬────┘

│ R7 │ R1=5k

│ 0.06Ω │ R2=62k

└────────┘

Q1: NMOS 60V/20A, R7=0.06Ω (1W)

Vout = 0.38V × (1 + R2/R1) ≈ 5.1V

CIN=100uF/25V, COUT=220uF/10V

VDD 供电:可用辅助 12V 经 RC 降压

四、关键参数对比与选型逻辑

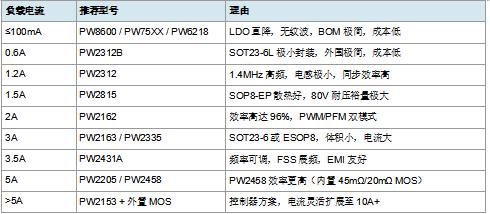

4.1 按输出电流选型

4.2 按应用场景选型

  • ****传感器/小信号模块(<100mA):****PW6218 直降 3.3V/5V,成本最低;若需更低噪声选 PW8600 或 PW75XX。
  • ****工业 PLC / 控制器(0.5A~2A):****PW2162(2A,高效率)或 PW2815(1.5A,宽电压裕量)。如需 3.3V 低噪声电源,后级加 PW6218。
  • ****通信网关 / 安防设备(2A~5A):****PW2163(3A,SOT23-6 极小封装)或 PW2458(5A,效率最高)。带无线通信时优先选 PW2431A/PW2458(FSS 展频)。
  • ****大电流数字电路(>5A):****PW2205(5A 集成方案)或 PW2153 + 外置 MOS(5A~10A)。
  • ****电池备份 / 超低功耗待机:****PW8600(1.8μA)或 PW75XX(1.5μA)直降,负载 <30mA 时热耗散 <0.3W。

五、设计注意事项

  • ****输入电容:****12V 系统尖峰通常 <20V,10μF~22μF/25V 陶瓷电容(X5R/X7R)即可满足多数场景。大电流(>3A)建议并联 100μF 电解电容。
  • ****电感选择:****同步方案电感通常 3.3μH~10μH;异步方案(PW2312B/PW2815/PW2153)电感通常 10μH~47μH。饱和电流必须大于最大负载电流的 1.3 倍。
  • ****散热铜箔:****SOP8-EP/ESOP8 封装芯片底部有散热焊盘,应在 PCB 底层铺设大面积铜皮,并打 10~20 个 0.3mm 过孔连接至顶层地平面。
  • ****反馈走线:****FB 引脚的分压电阻紧靠芯片,走线远离 SW 节点,避免噪声耦合导致输出电压抖动。
  • ****同步 vs 异步选择:****12V 系统中,同步方案(PW2162/PW2163/PW2335/PW2205/PW2431A/PW2458/PW2312)无需肖特基二极管,效率更高;异步方案(PW2312B/PW2815/PW2153)需外置二极管,但耐压更高、成本略低。

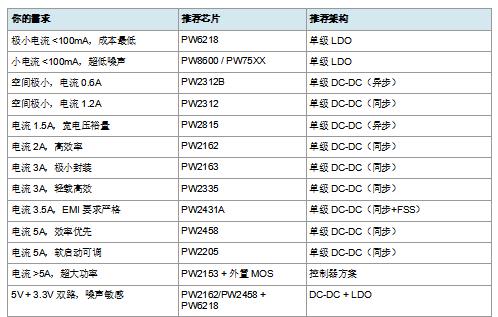

快速选型决策表

七、总结

12V 转 5V/3.3V 是电源设计中最常见的场景之一,芯片选择面广、设计难度低。核心选型逻辑如下:

  • ****小电流(<150mA):****优先选 LDO 直降。PW6218 成本最低,PW8600/PW75XX 噪声最低、静态电流最小。12V 下热耗散完全可控。
  • ****中小电流(0.6A~2A):****PW2312B(极小体积)、PW2312(1.4MHz 高频)、PW2162(效率 96%)、PW2815(宽电压裕量)各有优势,按空间和效率需求选择。
  • ****中大电流(3A~5A):****PW2163(SOT23-6 极小封装)、PW2335(内置低阻 MOS)、PW2431A(FSS 展频 EMI 友好)、PW2458(效率最高 96%)、PW2205(软启动可调)覆盖不同需求。
  • ****超大电流(>5A):****PW2153 控制器 + 外置大功率 MOS,灵活扩展至 10A 以上。
  • ****低噪声需求:****采用 DC-DC + LDO 两级架构,后级选 PW8600(80dB PSRR)或 PW6218(低成本),可将纹波降至毫伏级。

建议在实际选型前,结合负载电流曲线、环境温度、PCB 空间和 EMI 要求,利用数据手册的效率曲线和热阻参数做精确核算。
