4月工作笔记

1、电流传感器SGM840AXTS8G/TX工作原理

Vbias基准电压具体要对应这个器件的型号

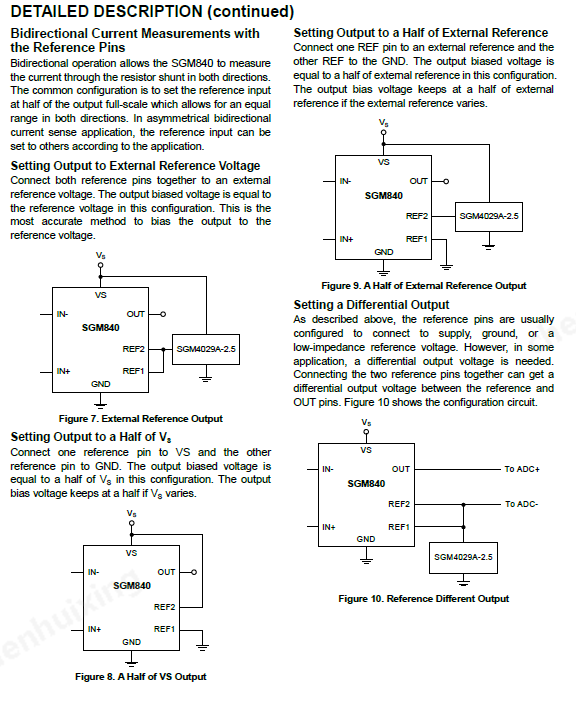

以figure9为例,Vbias为外部供电电压的一半

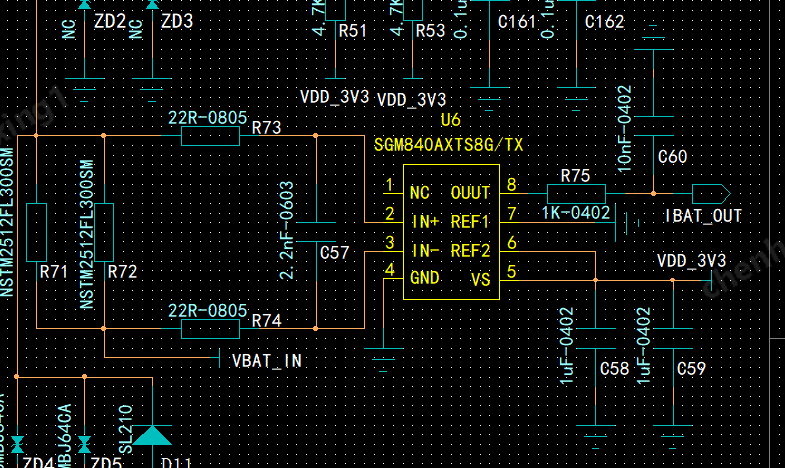

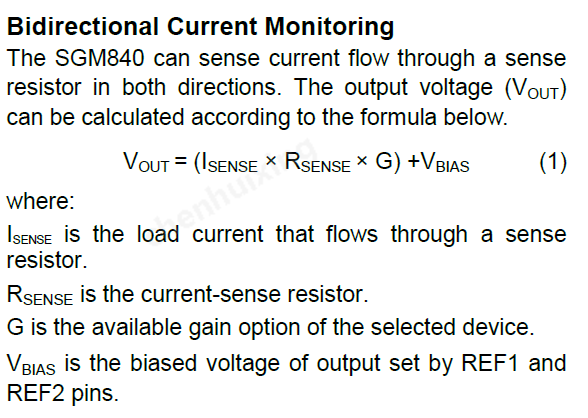

然后我们实际测量Vout,Rense为R71与R72并联电阻,反推推算出Isense电流,这样实现达到实现采样电流的目的

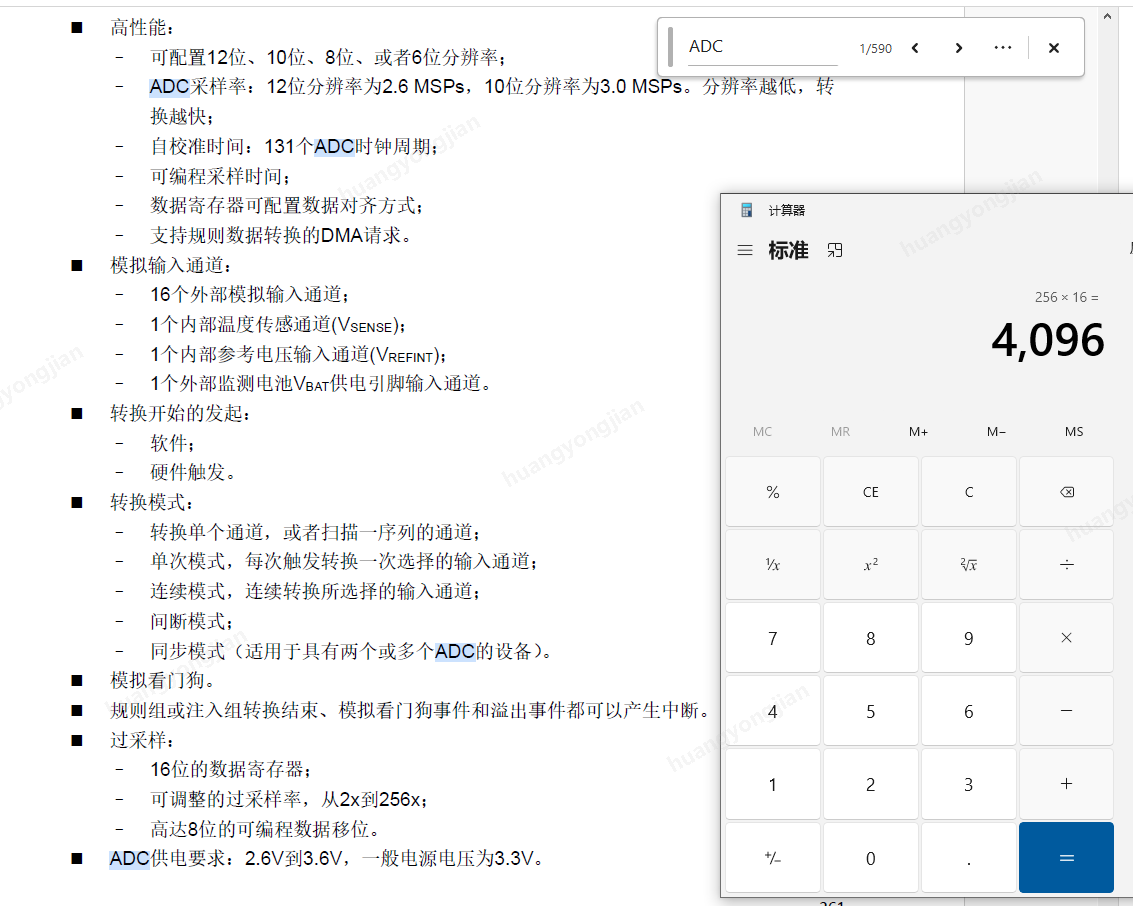

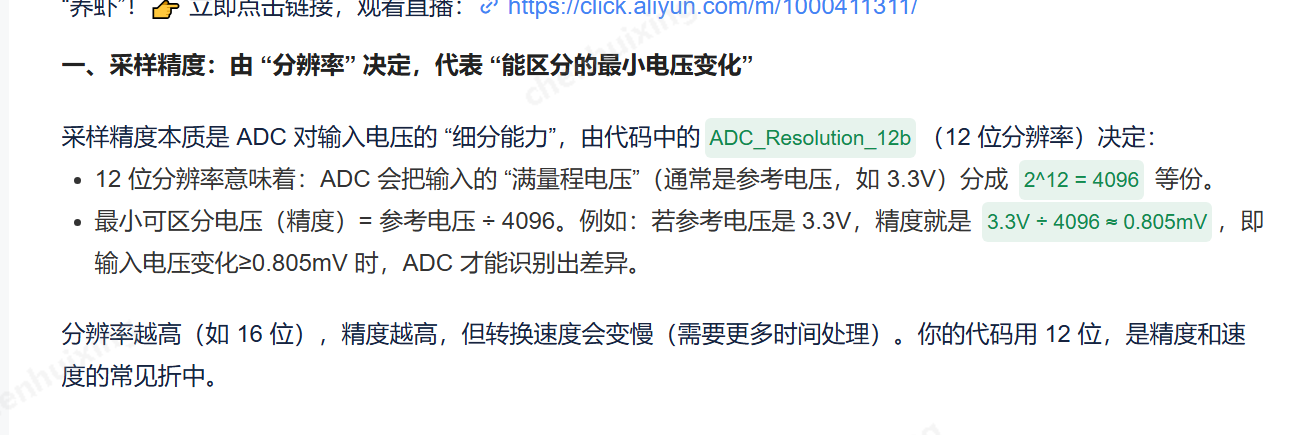

2、采样精度

3、纹波需要测试多长周期纹波周期由什么决定,测试纹波为什么要限制带宽

测量电源纹波时限制带宽,主要是为了滤除高频噪声,获得真实、可重复的纹波读数,避免测量结果被无关的干扰淹没。

开关电源的主要纹波频率通常为开关频率(几十kHz到几MHz)及其低次谐波。限制带宽(典型20MHz)可以保留这些有用信号,同时排除远高于开关频率的无用成分 。

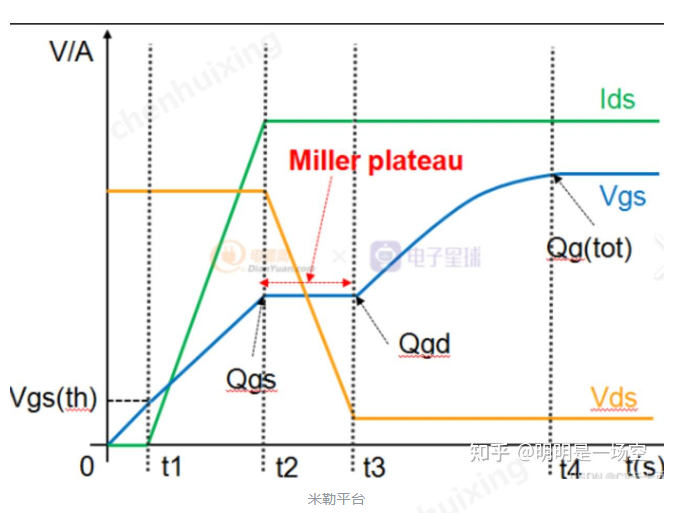

4、米勒平台

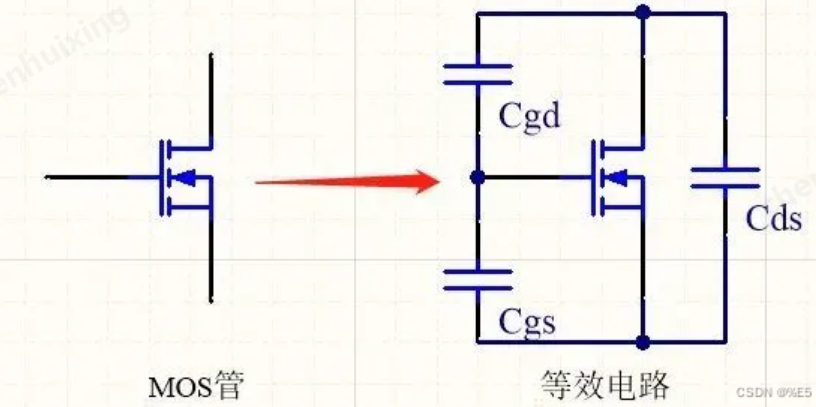

输入电容Ciss=Cgs+Cgd,

输出电容Coss=Cgd+Cds,

反向传输电容Crss=Cgd,也叫米勒电容。

第一阶段,G极驱动电压首先开始从0上升,gs电容量两端电压开始上升,gd两端电压压差开始减小

第二阶段,gs逐渐导通但未完全导通,在gs将要导通这个过程中,d端电压逐渐被拉低,由于d端被拉低, 导致g极驱动电压给漏极充电,导致gs两端电压无法继续上升

Vgs=Vgd+Vds

第三阶段,漏极电压已降到几乎0,米勒电容(gd电容)吃饱了。此时 MOS管完全导通( ,Vgs继续上升直到稳定

米勒平台的本质是Cgd的充放电电流对驱动电流的"分流作用"

5、电机相电流的波形是怎么样的,频率是多少

"相"可以理解为电机内部的一组线圈。常见的三相电机就有A、B、C三相。相电流正常一般为正弦波,频率和周期取决于 电机的转速。

6、自举电容

7、 风扇PWM波的原理?

PWM(Pulse Width Modulation)是一种利用脉冲信号来调节风扇转速的方法。PWM风扇通常有四根线

  • 红线(电源线):供电(如5V、12V、24V、48V等);
  • 黑线:接地线;
  • 黄线(FG转速信号):反馈风扇当前转速;
  • 蓝线(PWM信号):用于控制风扇的转速。

PWM调速通过调节占空比来实现,占空比所占比例越大,转速约快

  • 100% 占空比 → 风扇全速运转
  • 50% 占空比 → 风扇半速运行
  • 0% 占空比 → 风扇停止

PWM调速频率代表PWM信号的开关频率,代表单位时间内信号切换的次数,通常以HZ来表示

8、当用cc模式,会导致每次电源打嗝后重新开启会引起负载打的冲击电流,导致电源再次进入打嗝保护,最终呈现的状态就是电源一直没有恢复,检测不到恢复电流,但是用CR模式就可以检出这种困扰

8)为什么主回路与预充回路之间,要用隔离探头,

什么情况下要用到隔离探头

不共地的信号一定要使用隔离探头,否则会有使用危险

如何避免示波器测量中的共地陷阱:上下管波形测量的正确与错误示例 - 知乎

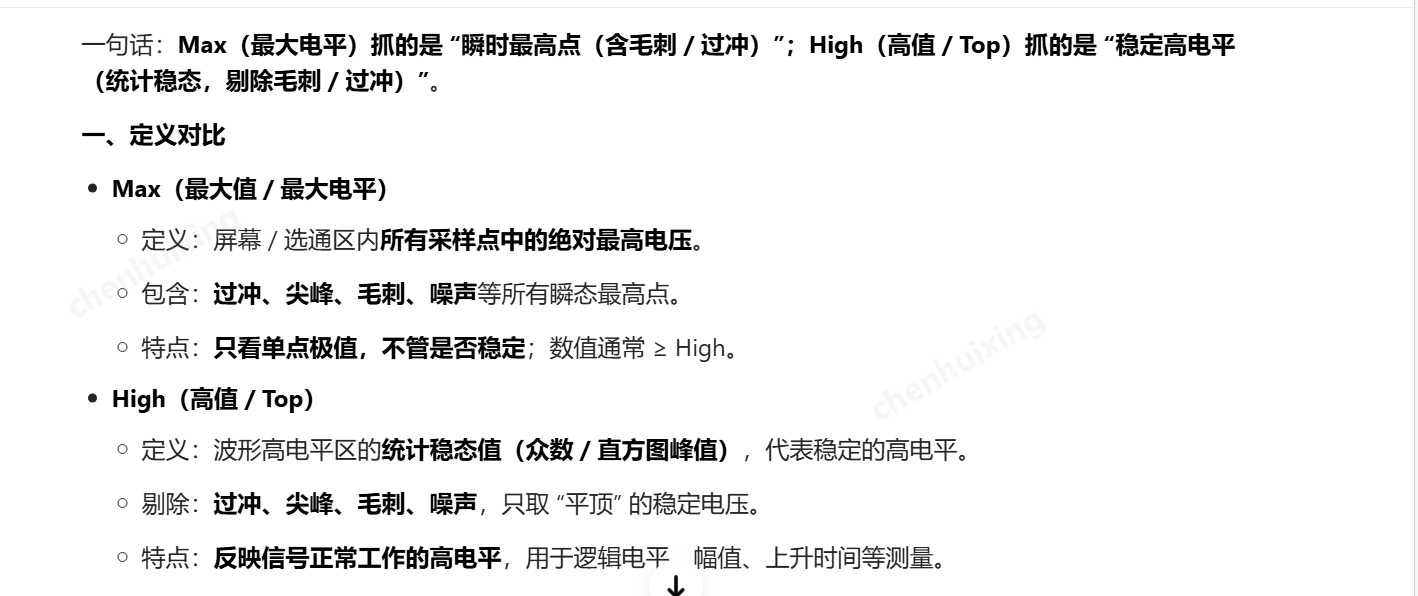

9)高值与最大电平的区别

10)

11)冒烟测试是什么意思

冒烟测试(Smoke Testing)简介_冒烟测试为什么叫冒烟-CSDN博客

验证系统功能是否能正常运行

12)ss电阻的作用

是电源芯片用来软启动的引脚,通常匹配一个电容,让输出电压缓慢的上升而非突然加大,电压突然加大会引起瞬间大电流,有可能会导致芯片进入损坏或者保护状态
