SV 移位寄存器操作

verilog

phase_clk <= {phase_clk[13:0], src_clk};

---

1. 语法与操作本质

这是一个移位寄存器操作 ，核心是 Verilog 的拼接运算符 {} 和非阻塞赋值 <=：

• phase_clk 是一个 15 位的寄存器 reg [14:0] phase_clk;
• phase_clk[13:0] 取了 phase_clk 的低 14 位
• {phase_clk[13:0], src_clk} 把这 14 位和 src_clk（1 位信号）拼接起来，得到一个新的 15 位信号
• 然后把这个新信号赋值给 phase_clk

等价的理解方式：

verilog

phase_clk[14] <= phase_clk[13];
phase_clk[13] <= phase_clk[12];
...
phase_clk[1] <= phase_clk[0];
phase_clk[0] <= src_clk;

也就是：把 src_clk 作为新的最低位，将 phase_clk 的所有位整体左移一位。

---

2. 功能：构建移位链，实现多拍延迟

这段代码的核心目的，是生成 src_clk 信号的不同延迟版本：

• phase_clk[0]：src_clk 延迟 0 拍（等于当前周期的 src_clk）
• phase_clk[1]：src_clk 延迟 1 拍
• phase_clk[2]：src_clk 延迟 2 拍
• ...
• phase_clk[14]：src_clk 延迟 14 拍

phase_clk 这个 15 位寄存器，就相当于一个长度为 15 的移位寄存器链，把 src_clk 的每一拍都 "存" 了下来。

---

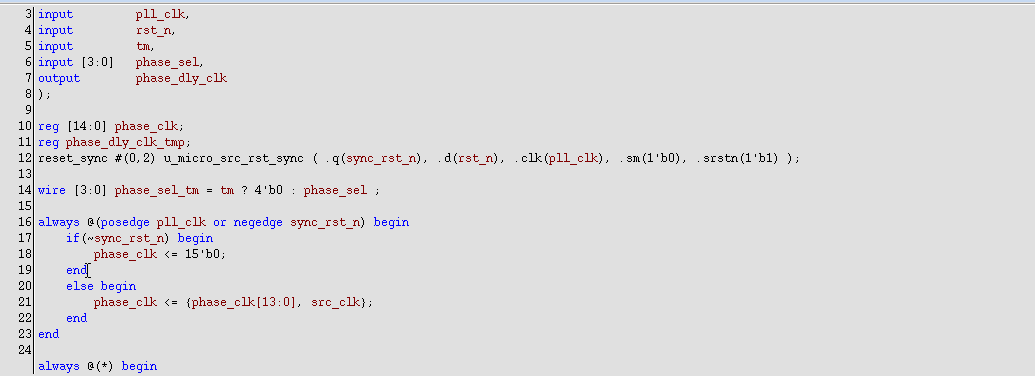

3. 为什么要这么做？（结合你的代码上下文）

你这段代码的模块名和端口（phase_sel、phase_dly_clk）说明，它的功能是相位可调的时钟延迟电路：

1. 用高速的 pll_clk 采样 / 移位 src_clk，生成多拍延迟的信号
2. 后续会根据 phase_sel 的值，从 phase_clk 中选择某一位（对应某个延迟拍数），输出到 phase_dly_clk
3. 比如 phase_sel = 4'd5，就选 phase_clk[5]，实现 src_clk 延迟 5 个 pll_clk 周期的输出

---

4. 补充说明

• 注意：代码里的 src_clk 没有在端口列表里声明，是个笔误 / 遗漏的信号
• 这种方式的延迟精度由 pll_clk 的周期决定，比如 pll_clk 是 100MHz（周期 10ns），那每拍延迟就是 10ns，最大可实现 140ns 的可调延迟
• tm 信号的作用是测试模式，当 tm=1 时 phase_sel 会被强制设为 0，通常是为了固定相位或进入测试状态
