本文档将指导您如何配置使用CRIMSON OPC UA 客户端驱动程序读取WINCC SCADA的实时数据。
大部分正常应用是WINCC SCADA装在服务器上做为OPC UA Client把数据从OPC UA 服务器采集到服务器上，随着数据服务器的分工越来越细，工厂数据采集不仅是从OPC UA服务器，比如机器人或PLC等OPC UA服务器设备上采集， 当做数据采集时，从PLC或DCS等设备采集设备有网络风险、变量统计等困难时，此时现场已经有运行的SCADA服务器时，且SCADA也具有OPC UA服务器的驱动，对比从PLC或DCS等控制器采集数据，直接从OPC UA服务器中采集数据会相对简单很多，且数据可读性也非常的高。从而数据服务器只充当数据的存储和分发。

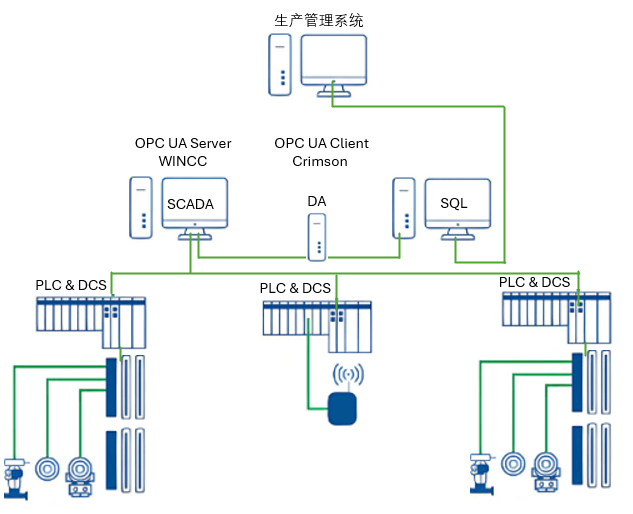

本例采用Crimson平台下的DA数据采集平台，DA产品不仅可以作为OPC UA的Client采集WINCC SCADA的OPC UA Server数据，同时把所有采集到的数据上发给SQL数据服务器，且具有断电续传的功能，确保数据的连续性。以下是此应用的简单网络拓扑图：
1、适用产品：
CRIMSON3.1、3.2软件支持的所有硬件产品，如CR 系列 HMI / DA 系列的DA10、DA30、DA50和DA70以及 Graphite 系统的控制器和 HMI。
本文档应配合上篇文档《实现两台Redlion设备通过OPC UA进行通信》一起使用，其中Crimson中OPC UA客户端的配置和操作请参考上述文档，此文档在后面关于客户端的配置就不在赘述。
2、TIA WINCC 通信配置
西门子 TIA WINCC SCADA -- 版本 15.1
- 在 TIA Portal V15.1 中导航至新项目部分
- 单击"项目视图"

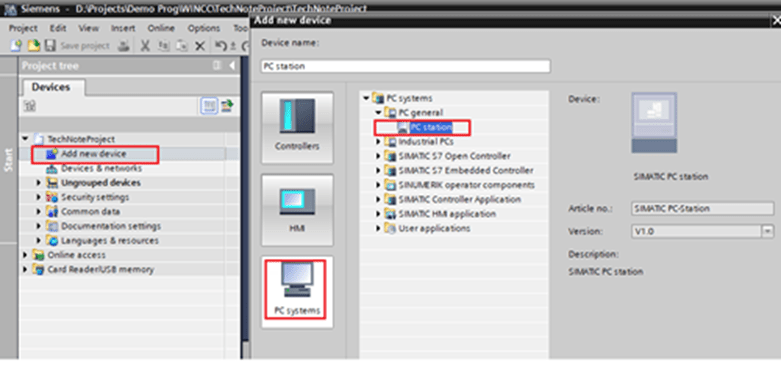

- 从项目树中单击"添加新设备"，如下图：

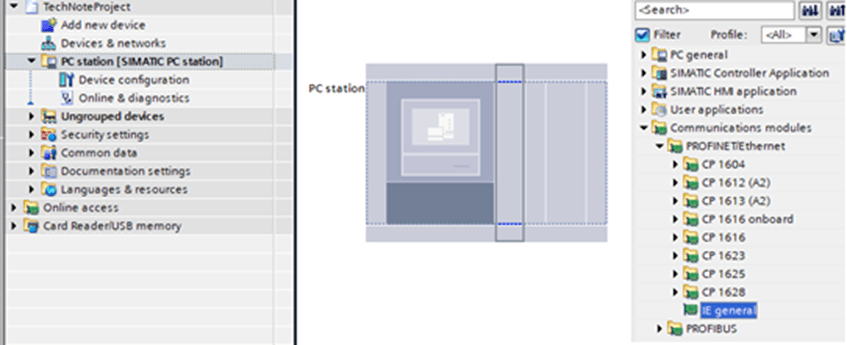

选择 PC 系统 >> PC 站，然后单击"确定"，选择 IE 通用，用于 PC 站的网络驱动器，如下图：

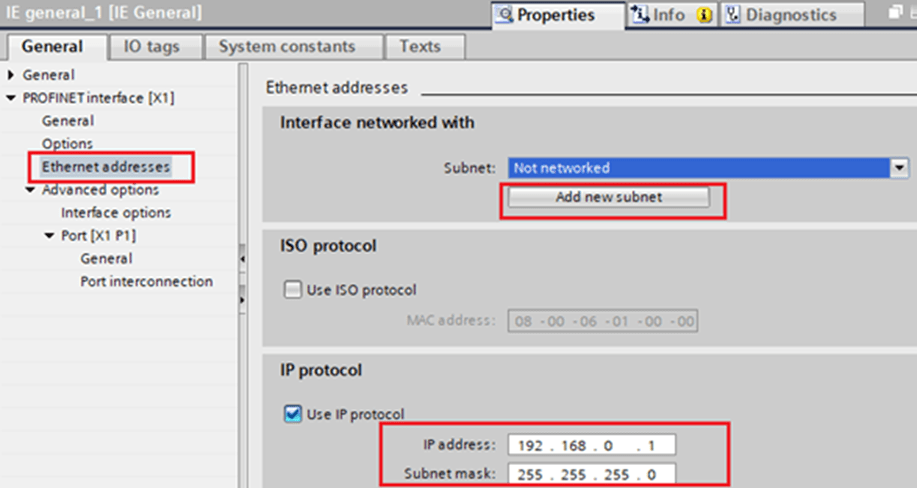

单击"添加新子网"以添加主机网络驱动器，如下图：

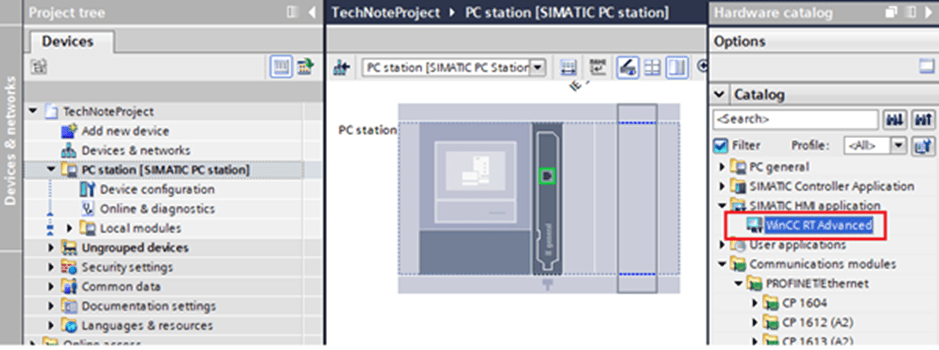

在 IP 协议中更新本地主机 PC 的 IP 地址和子网掩码，为 SCADA 选择 WinCC RT Advanced，如下图：
向 HMI_RT_1 添加新画面，如下图：
单击"运行系统设置 - 服务"，勾选"启用作为 OPC 服务器运行"和"OPC Unified Architecture 服务器"，如下图：

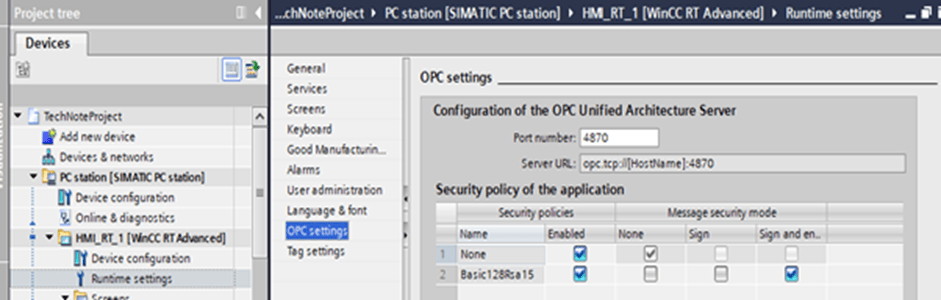

确保 OPC 设置中的端口号、服务器 URL 和应用程序的安全策略如下所示：

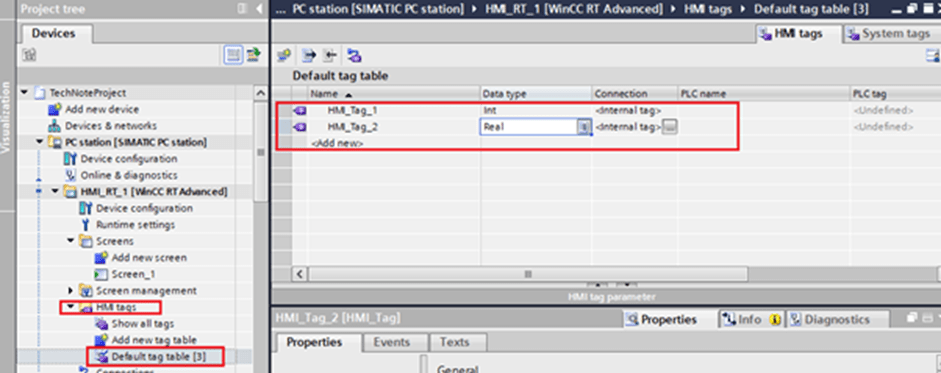

根据需要创建内部标签以发布给 OPC UA 服务器，如下图：

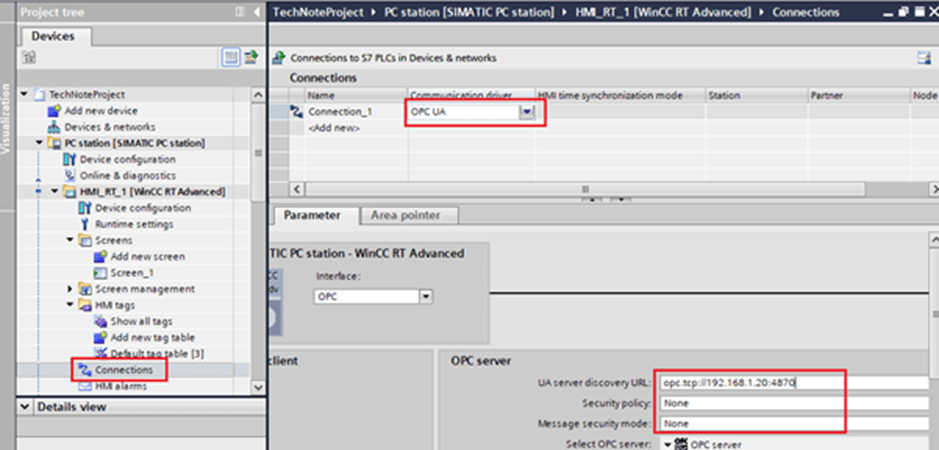

创建"添加新连接"并选择通信驱动器 OPC UA，如下图：
- 在 OPC 服务器下的 UA 服务器发现 URL 中填写："opc.tcp://客户端设备IP地址(红狮设备):4870 (端口号)"
- 安全策略：无 且 消息安全模式：无。
- 从 TIA Portal 中单击"保存项目"。

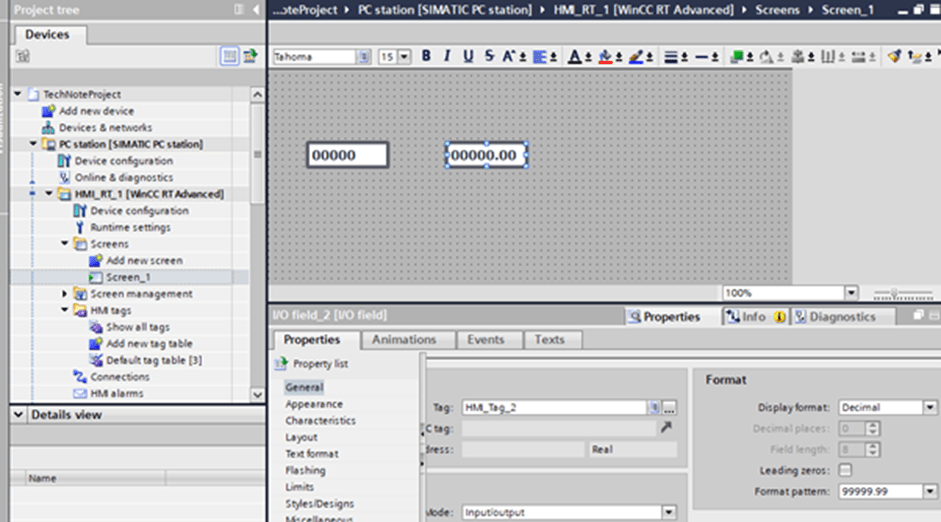

- 在画面中分配元素用于监视数据。

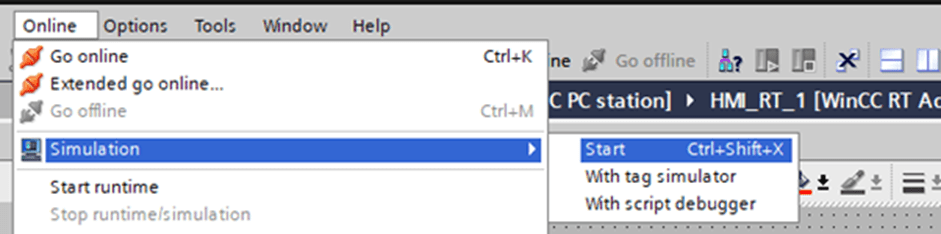

单击"保存项目"，然后从"编辑"菜单中单击"编译"或按 Ctrl + B 键编译项目，从"在线"菜单中单击"启动仿真/启动运行系统"。（注意：在 Crimson 配置或 Crimson 数据库修改期间，保持 TIA WINCC 仿真运行）。
单击"停止运行系统/仿真"，停止 SCADA 系统。
3、打开 Crimson 配置软件
配置与硬件相一致的硬件组态后
- 导航至"通信"部分。
- 单击"网络" (Crimson 3.x)
- 根据应用需求配置以太网端口
- 单击"网络"（或"以太网"）下第一个可用的"协议"
- 在"驱动器选择"部分单击"选择"按钮
- 在"制造商"下，选择 OPC UA

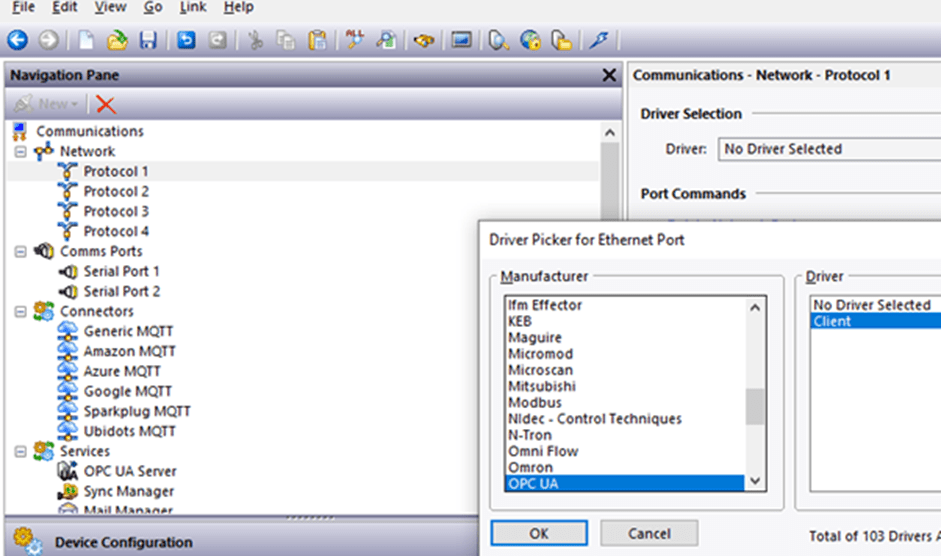

- 在"驱动器"下，选择"客户端"，如下图所示:
点击OK

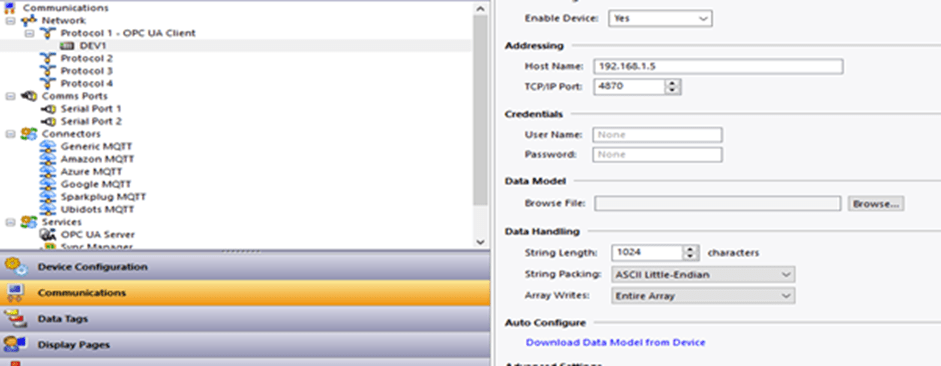

单击协议下方的设备，即 DEV1，如下图所示。
- 主机名称：输入 WINCC SCADA 站 PC 的 IP 地址
- TCP/IP 端口：OPC UA 服务器端口号 (默认: 4870)
- 在"自动配置"下，单击"从设备下载数据模型"，如下图所示。更多详细信息，请参阅我们的技术说明《使用 OPC UA》。
4、下载OPC UA数据模型

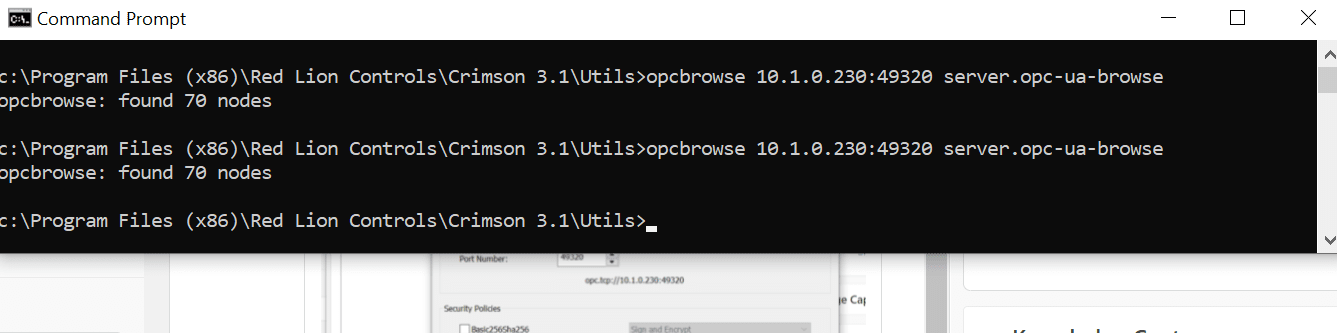

方法1：如下所示，使用 CMD 中的浏览工具或从设备下载数据模型。
方法2：可以打开Crimson软件，当硬件与WINCC SCADA所安装的服务器上为同一网段时，可以按如下操作下载数据模型，以下操作下载数据模型也可以参考上篇文档《实现两台Redlion设备通过OPC UA进行通信》中Crimson OPC UA客户端部分的设置，如下图：

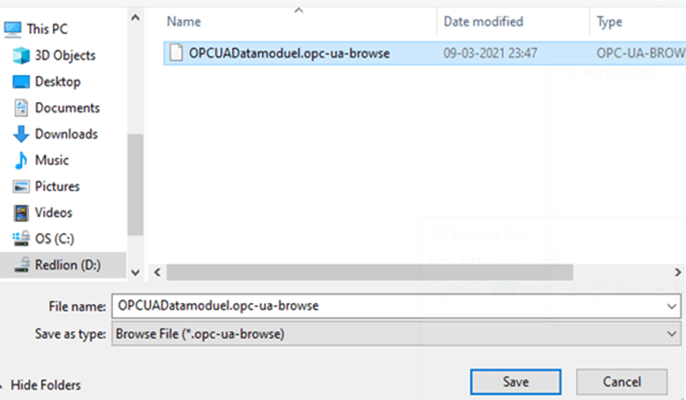

- 选择 OPCUA Datamodule.opc-ua-browse 文件，然后单击"保存"。
- 更新后发现的 OPC UA 节点将会出现。
- 单击"确定"。
5、创建变量

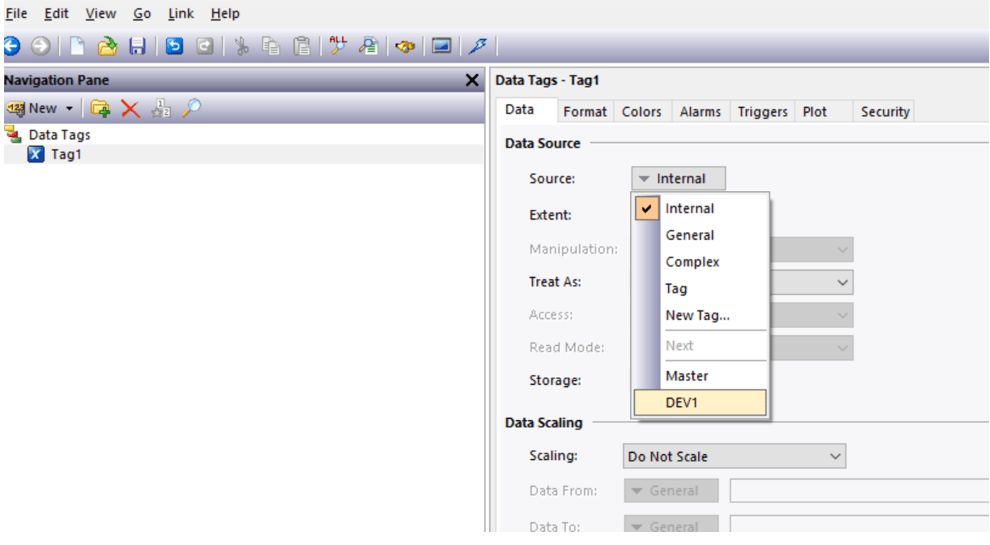

进入 Crimson 数据库的 数据标签 (Data Tags) ，创建新的变量，从数据源中找到OPC UA服务器的设备名称，如下图：

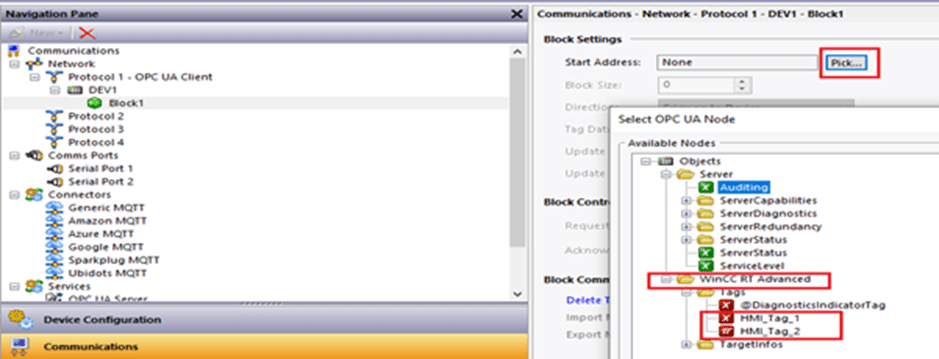

找到OPC UA服务器后， 映射 (Map) 到刚才导入的OPC UA 服务器标签上，如下图所示：
6、完成与验证
完成所有必要标签的创建和映射后，再次将最终的数据库(Crimson配置程序)下载到 相应的Crimson硬件设备中（通过 Link -> Update 或 Send 操作）。
此时实现Crimson OPC UA Client成功读取和写入 WINCC SCADA的OPC UA Server的数据过程。
Crimson平台下的数据采集产品支持标准的协议300+多种，同时支持串口自定义协议和以太网协议，协议之间根据数据传输原则，可以自由映射。硬件支持数据本体存储且与SQL无缝通信，把采集和处理后的数据按定制转发策略发送到SQL数据服务器。
