一、USB接口
实物外观

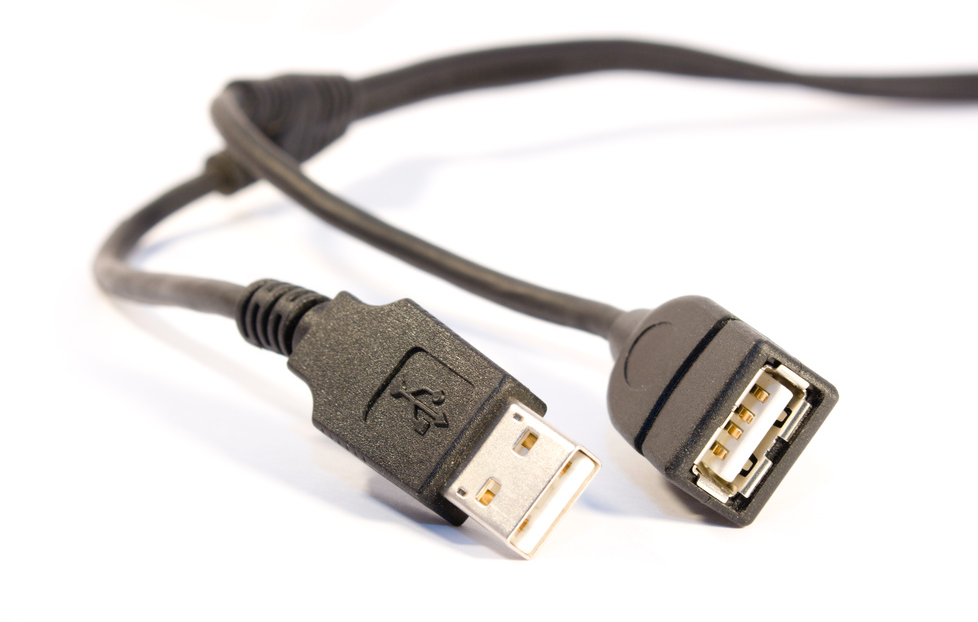

标准USB‑A公头、USB‑A母座，电脑主机、开发板、普通数据线标配形态。

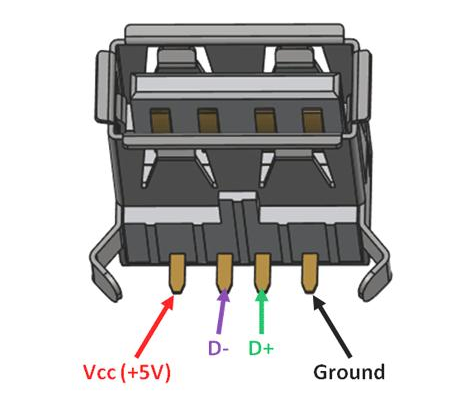

1. 引脚定义（USB 2.0，4针）
- VCC：5V供电
- D‑：差分负数据线
- D+：差分正数据线
- GND ：接地
2. 核心作用
- 设备供电/充电（5V）
- 数据传输、固件烧录、串口通信（如USB虚拟串口）
- 外接U盘、键盘、鼠标等外设
3. 分类样式
- USB‑A母口：机箱、集线器、开发板常用，插普通数据线
- USB‑A公头：U盘、短线端头、外设插头端
4. 电路与测试要点
- 供电测试 ：万用表空载测VCC‑GND，稳定5V±0.2V为正常
- 通信测试：D+/D‑为差分对，接触不良易掉线、传输卡顿
- 常见故障：插入无反应、供电掉压（带载后低于4.8V）、拷贝数据报错
5. 应用场景
电脑联机调试、程序下载烧录、设备日常供电、外接硬件拓展
二、Type‑C接口
实物外观

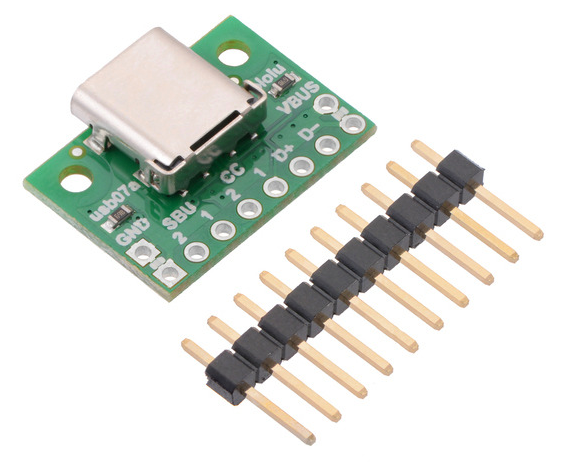

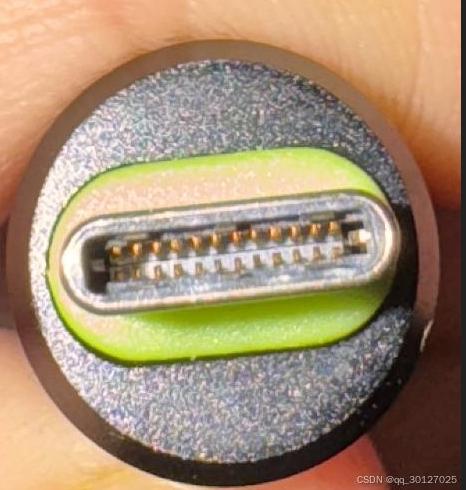

椭圆扁形插孔，支持正反随意插拔，新款开发板、智能模块、便携设备主流接口。

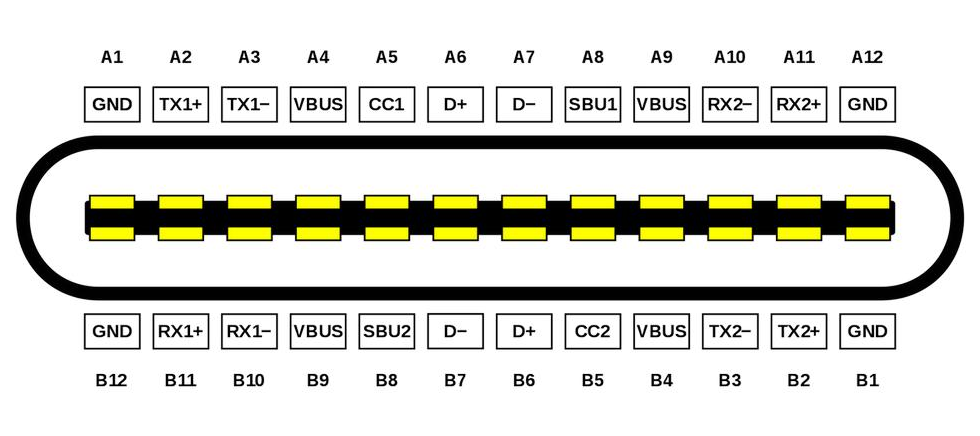

1. 基础引脚功能（24针全功能版，对称设计）
- VBUS：5V电源（可支持PD快充至20V）
- D+/D‑：USB 2.0差分数据
- CC1/CC2：配置通道（识别正反插、协商快充/角色）
- GND：接地
- TX/RX：USB 3.0+高速差分信号（部分简化版无）
- SBU1/SBU2 ：辅助信号（音频/视频/高速通信）
2. 核心特点
- 正反盲插：引脚180°对称，不分方向
- 大功率供电：最高100W（20V/5A），支持快充
- 功能复用：可做串口、视频（DP Alt Mode）、音频输出
3. 嵌入式用途
- 替代传统USB，兼顾供电+程序下载+调试串口
- 低成本实现串口调试、有线投屏
- 设备统一充电、数据交互接口
4. 测试要点
- 正反插拔：两次方向均可正常通电、被电脑识别
- 供电稳定性：带载（如接开发板）电压无明显跌落（≥4.8V）
- 数据完整性：上传/下载大文件无丢包、速度达标（USB2.0≥40MB/s）
- 机械可靠性：插拔10次无松动、无间歇性断连
5. 常见故障
插拔偶尔断开、快充协议识别失败、数据传输速率偏低、CC引脚虚焊导致不认设备
三、排针接口
实物外观

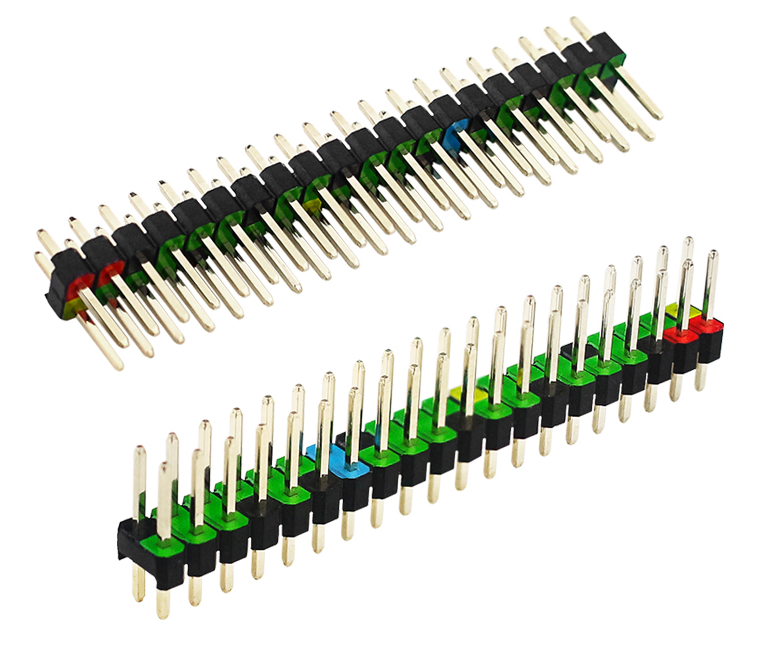

电路板上金色金属立柱插针，行业通用2.54mm标准间距 ，分单列、双列、多针组合样式，是嵌入式拓展最常用接口。

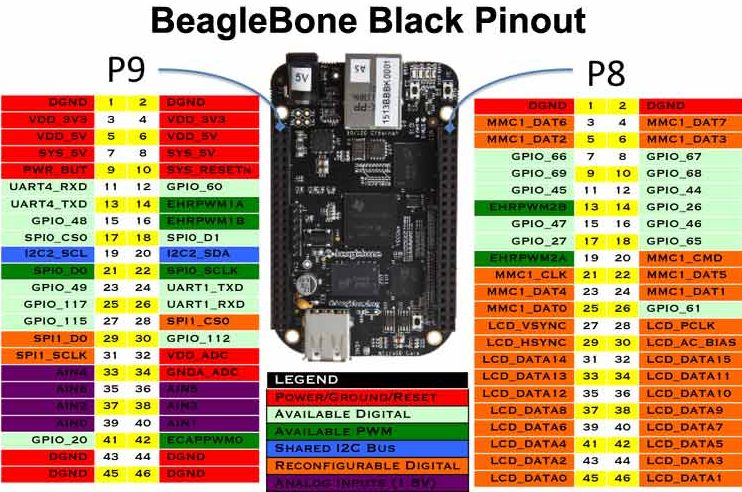

1. 引脚标识与定义（板上丝印）
- VCC：3.3V/5V电源
- GND：接地
- TX/RX：串口发送/接收（交叉连接：TX→RX，RX→TX）
- IO：通用输入输出（GPIO）
- SCL/SDA：I2C通信（时钟/数据）
- CLK/DATA ：SPI通信（时钟/数据）
2. 核心作用
- 外接传感器（温湿度、红外）、电机、按键、LED模块
- 信号引出：串口调试、电平电压检测、逻辑分析仪测量
- 板间模块对接，拓展硬件功能（如蓝牙、WiFi模块）
3. 配套配件

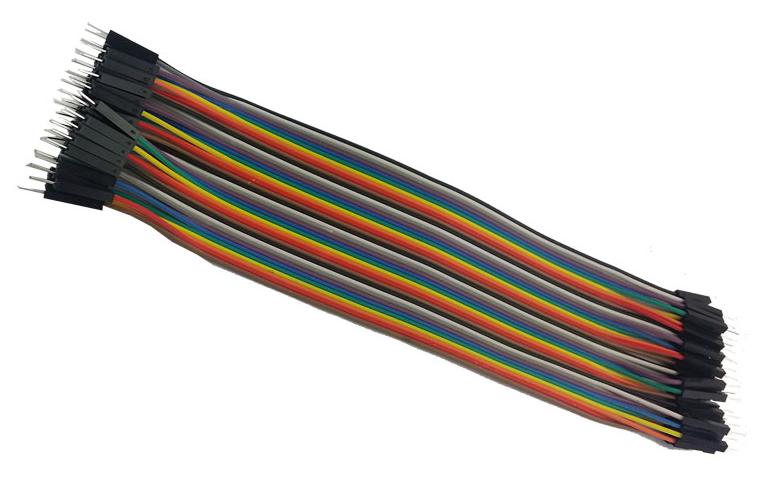

杜邦线 ：单根跳线，可自由插拔，灵活连通电路信号（公对公、公对母、母对母）。
4. 测试实操
- 电压测试：万用表测VCC‑GND，3.3V/5V误差≤±0.1V
- 通断测试：蜂鸣档测引脚与板上线路，排查虚焊、断针
- 功能测试：插接外设（如LED），验证IO输出高低电平正常；串口收发数据无乱码
5. 常见问题
插针氧化（发黑）接触不良、针脚弯折、丝印看错接错线、VCC与GND误接导致短路烧板
接口对比速览
| 接口 | 插拔特性 | 主要用途 | 测试重点 |
|---|---|---|---|
| USB‑A | 单向插入 | 供电、数据传输、烧程序 | 5V电压稳定、数据传输无错 |
| Type‑C | 正反盲插 | 供电、调试、多媒体、快充 | 插拔兼容、带载能力、CC识别 |
| 排针 | 杜邦线自由接线 | 外设拓展、信号引出、调试 | 通断、电平、接线正确性 |
通用测试准则
- 先测供电：电压达标后再测信号（无电=无功能）
- 机械测试：反复插拔，验证接口牢固度与接触可靠性
- 核对丝印：严格对照板上标识，避免电源与信号线错接
- 异常判定：不通电、无数据、设备识别失败，直接判定接口故障
