单片机USART实验

崇山峻岭之间2026-05-24 8:48

单片机：STM32F407

开发板：DMF407电机开发板

平台：keil V5.31

HSE 为8MHZ

HSI为16MHZ

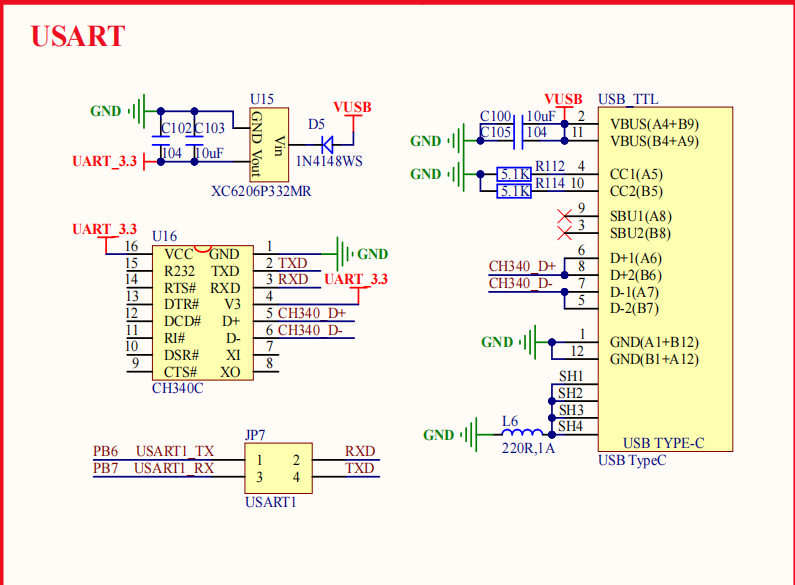

原理图：

配置：

复制代码

#define USART_TX_GPIO_PORT              GPIOB
#define USART_TX_GPIO_PIN               GPIO_PIN_6
#define USART_TX_GPIO_AF                GPIO_AF7_USART1
#define USART_TX_GPIO_CLK_ENABLE()      do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* 发送引脚时钟使能 */

#define USART_RX_GPIO_PORT              GPIOB
#define USART_RX_GPIO_PIN               GPIO_PIN_7
#define USART_RX_GPIO_AF                GPIO_AF7_USART1
#define USART_RX_GPIO_CLK_ENABLE()      do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* 接收引脚时钟使能 */

#define USART_UX                        USART1
#define USART_UX_IRQn                   USART1_IRQn
#define USART_UX_IRQHandler             USART1_IRQHandler
#define USART_UX_CLK_ENABLE()           do{ __HAL_RCC_USART1_CLK_ENABLE(); }while(0)  /* USART1 时钟使能 */

主函数：

复制代码

uint8_t g_usart_tx_buf[8];
int main(void)
{
    uint8_t len;
    uint16_t times = 0;

    HAL_Init();                             /* 初始化HAL库 */
    sys_stm32_clock_init(336, 8, 2, 7);     /* 设置时钟,168Mhz */
    delay_init(168);                        /* 延时初始化 */
    usart_init(9600);                     /* 串口初始化为115200 */
    led_init();                             /* 初始化LED */

    while(1)
    {
				g_usart_tx_buf[0]=1;
				g_usart_tx_buf[1]=2;
				g_usart_tx_buf[2]=3;
				g_usart_tx_buf[3]=4;
				g_usart_tx_buf[4]=5;
				g_usart_tx_buf[5]=6;
				g_usart_tx_buf[6]=7;
				g_usart_tx_buf[7]=8;

			 HAL_UART_Transmit(&g_uart1_handle, (uint8_t*)g_usart_tx_buf, 8, 1000);    /*发送接收到的数据*/
       while(__HAL_UART_GET_FLAG(&g_uart1_handle, UART_FLAG_TC) != SET);           /*等待发送结束*/
			delay_ms(500);
    }
}

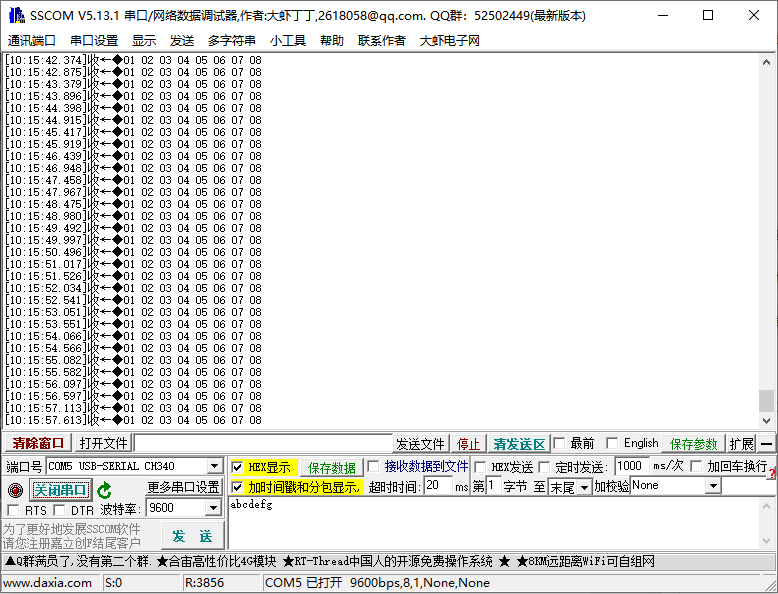

测试结果：

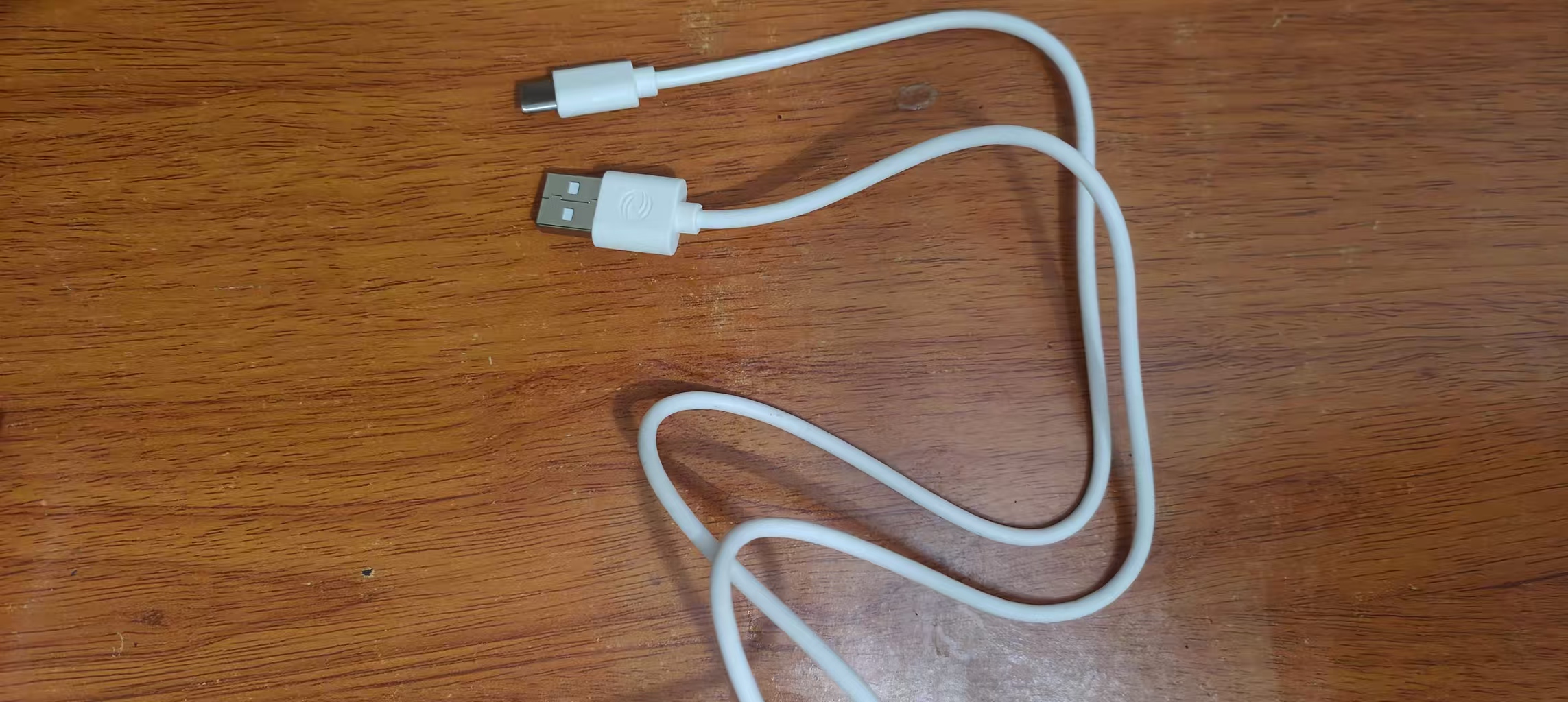

数据线：

需要注意的是，通过TypeC接口直接用数据线接PCUSB口接可以，如果用串口线，接收不到数据，或只能接收到CH340C的输入端数据。

另外通过这根数据线，可以给单片机供电，正常工作。
