一、 设备符号宏

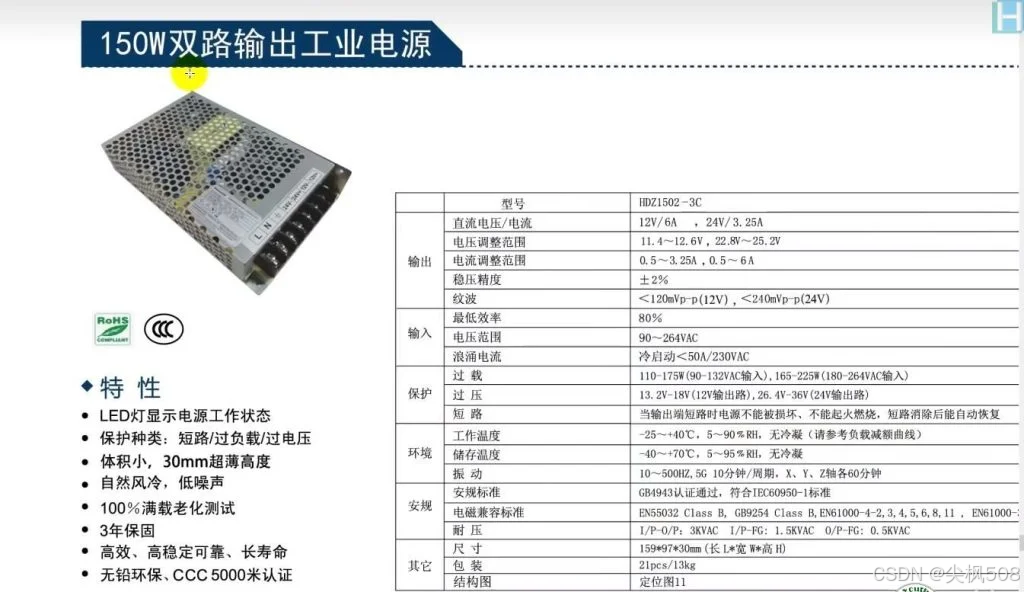

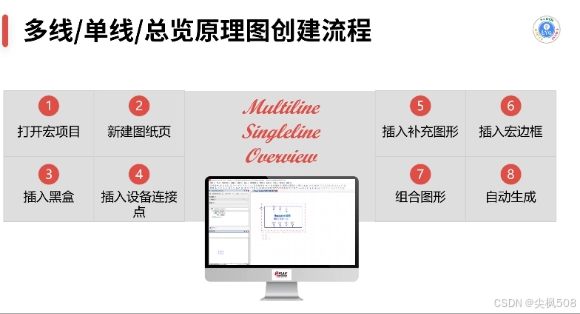

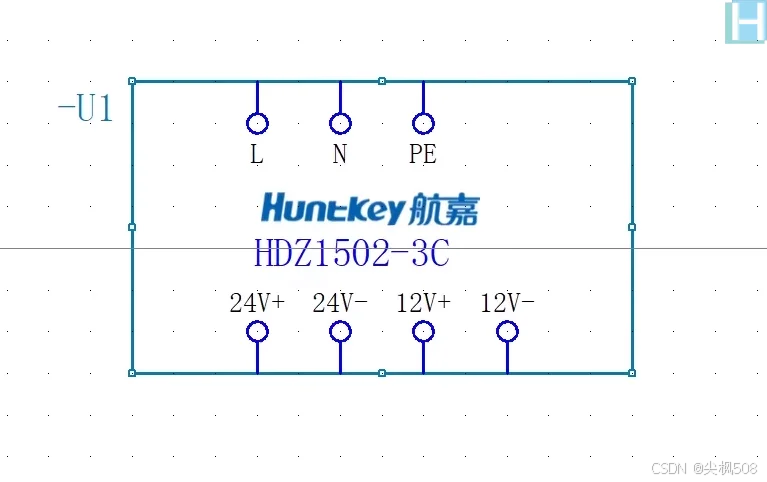

今天以150w双路输出⼯业电源来讲解⼀下绘制Eplan多线原理图宏的步骤教程。

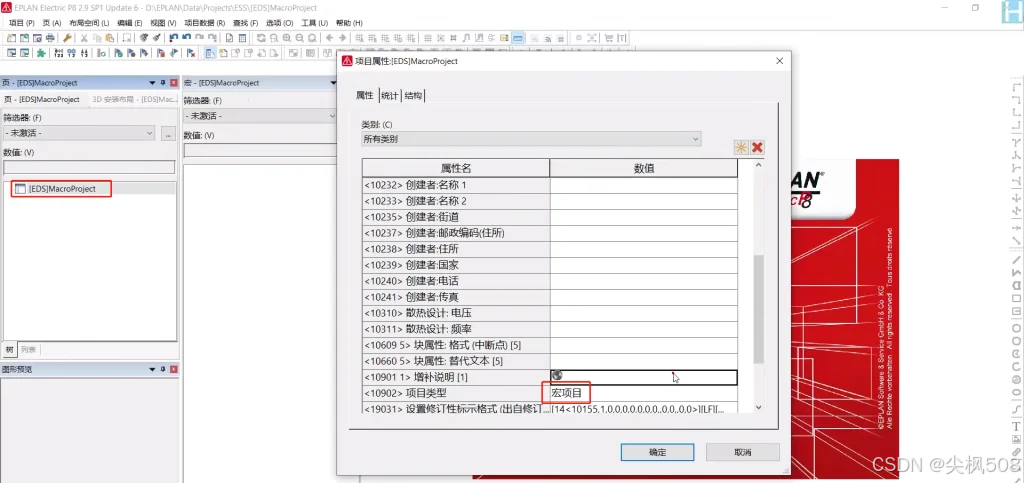

1.创建宏项⽬，项⽬属性中项⽬类型为宏项⽬。

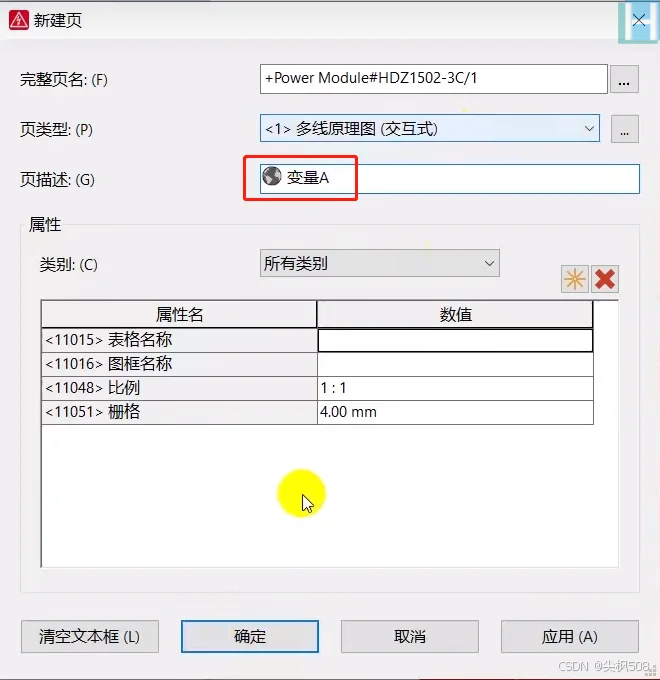

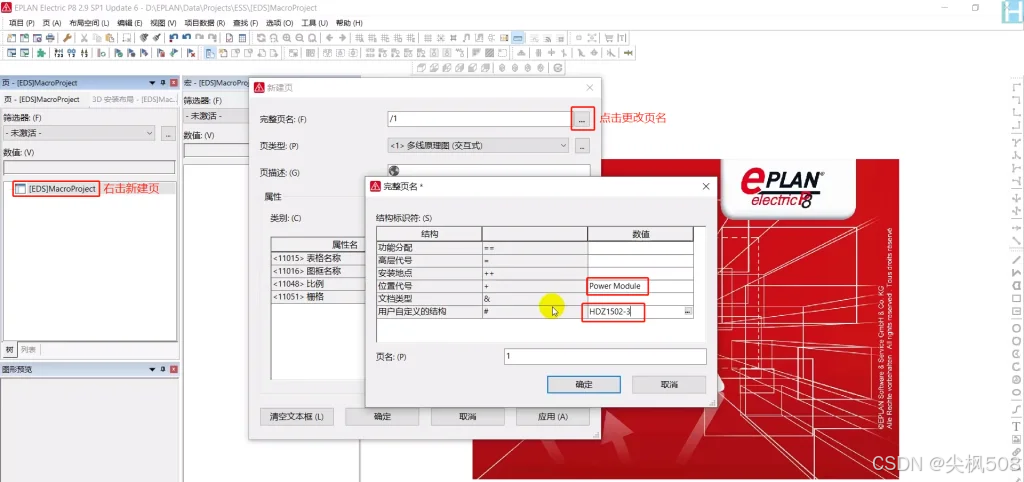

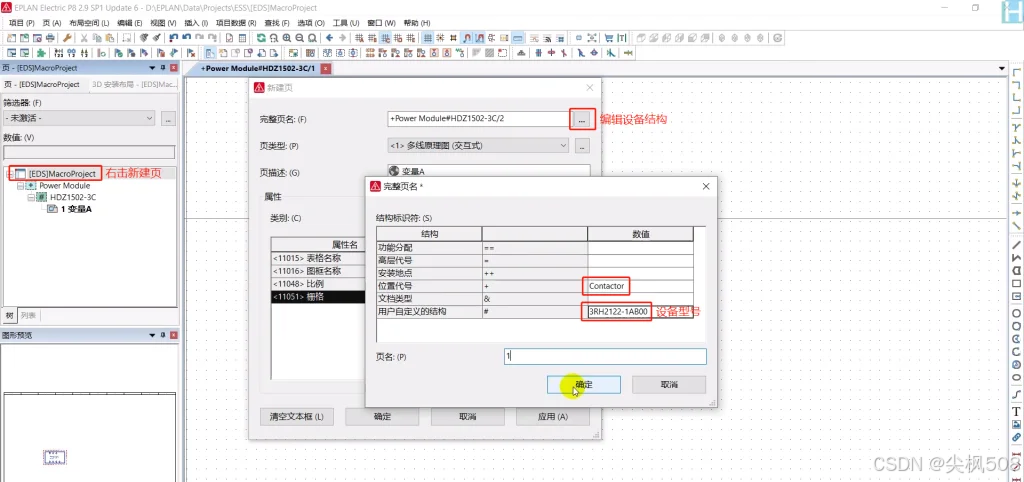

2.新建⻚，根据结构规划更改⻚名及⻚描述。

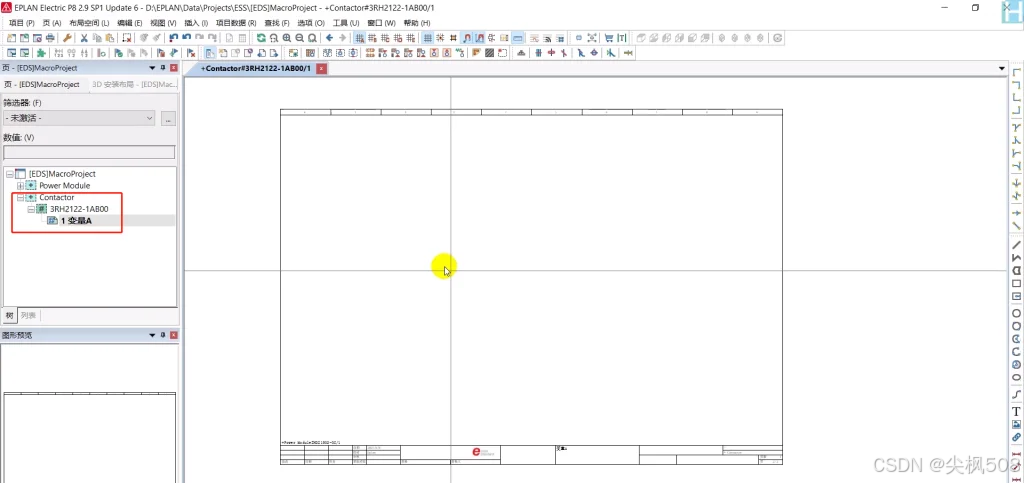

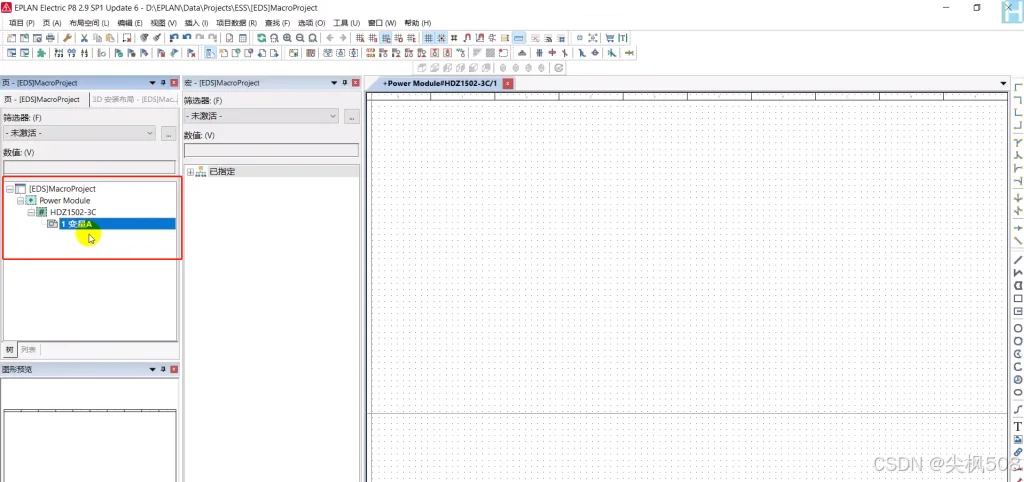

3.点击确定后树结构如图所⽰，⾃⼰做项⽬的时候根据需求考虑怎么做好结构。

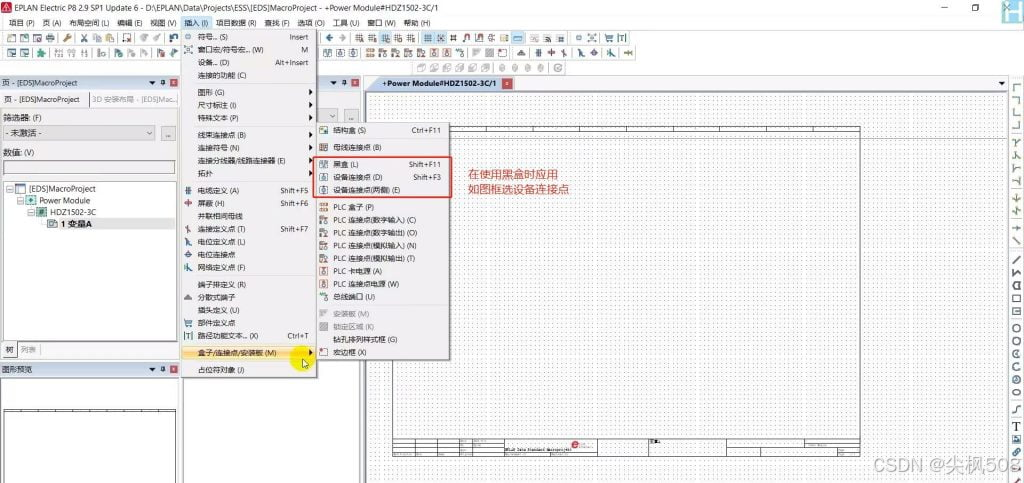

4.插⼊⿊盒，这边注意⿊盒是与设备连接点分列在⼀起的，所以要注意在使⽤⿊盒时⼀定要⽤设备连接点，设备连接点与端⼦相似但是概念完全不同。

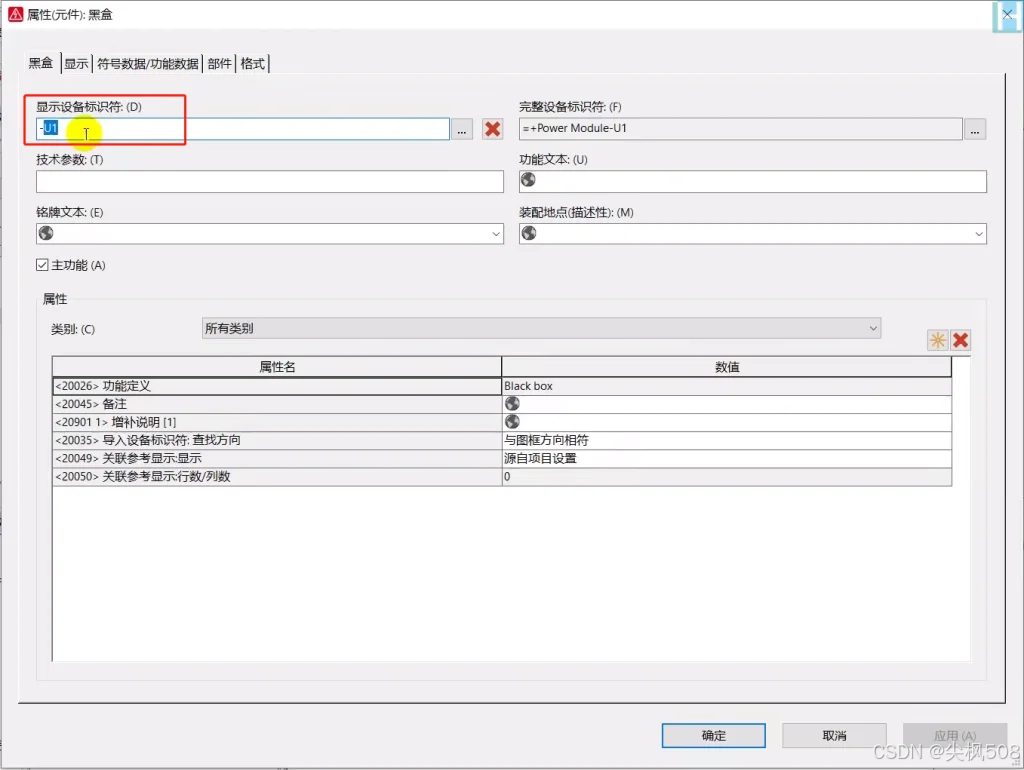

5.放置黑盒，对每个创建的黑盒都要指定设备标识符，需要根据IEC81346的标准来指定相应的设备标识符。

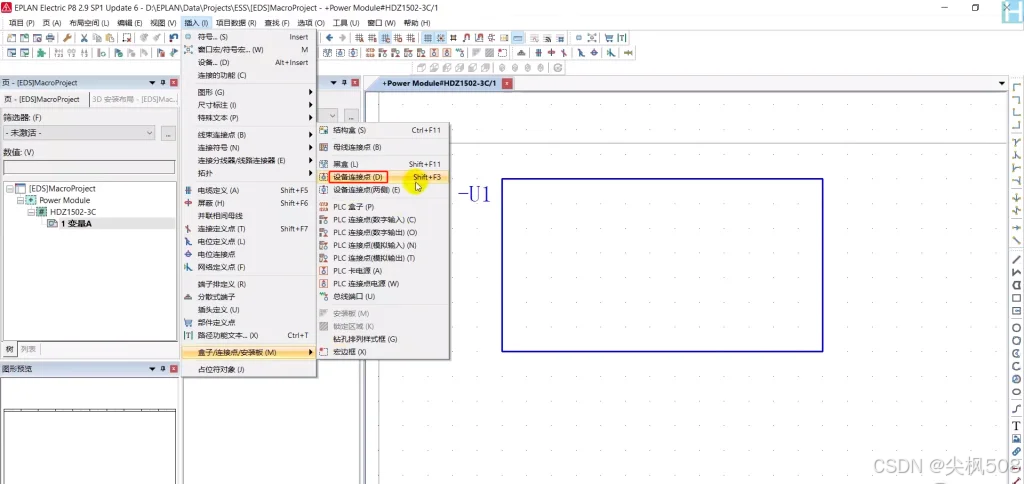

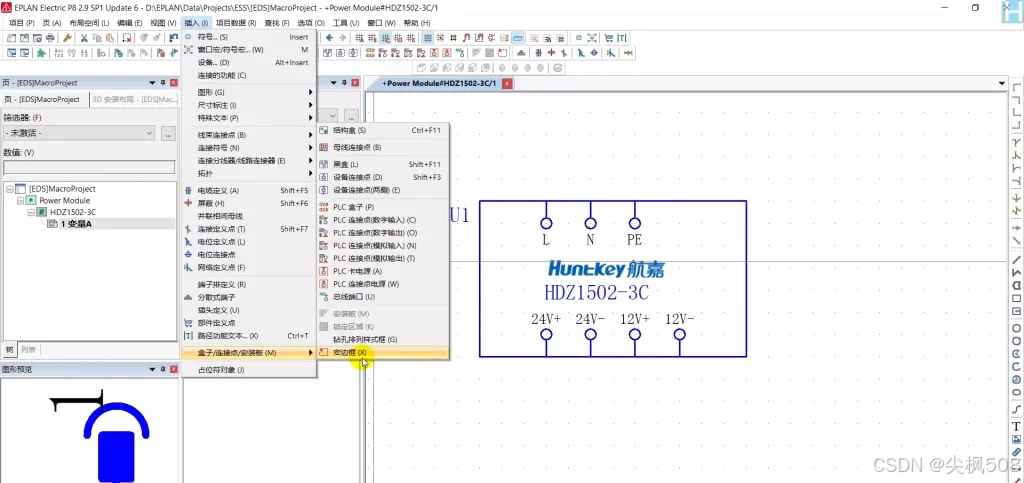

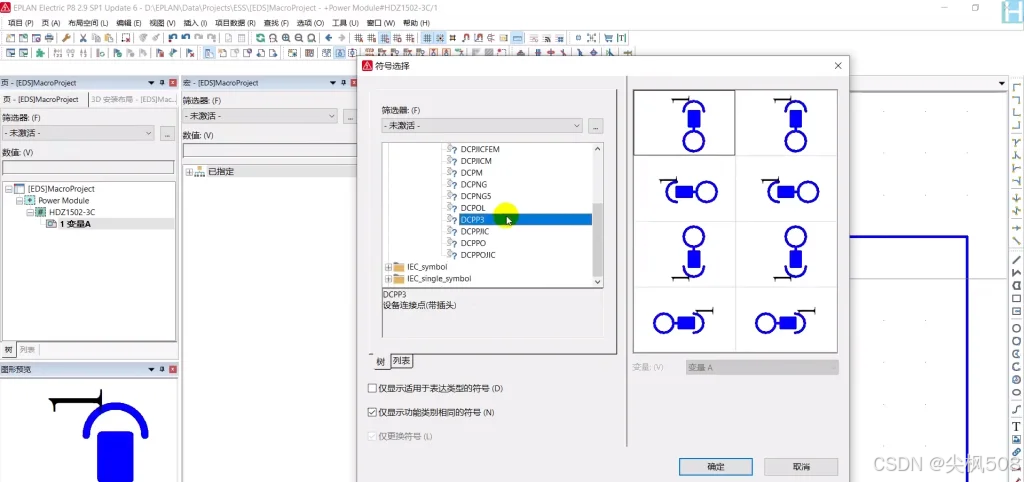

6.插入设备连接点，按下快捷键Backspace可选其它形状的设备连接点。

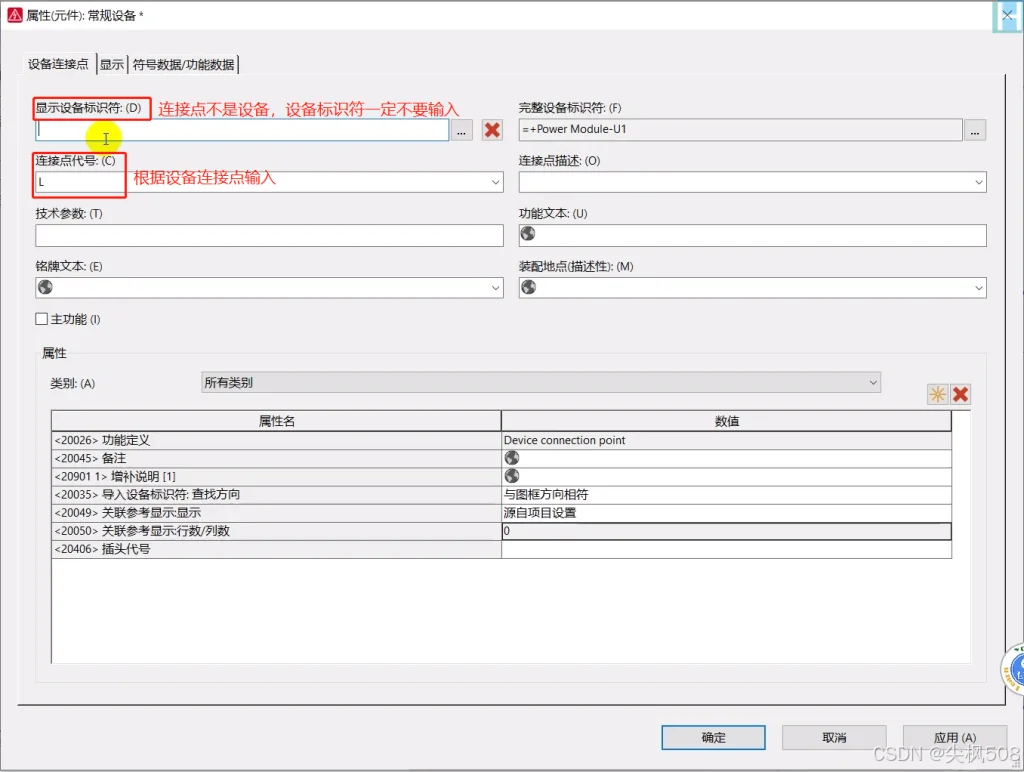

7.按自己的统一格式要求绘制设备连接点，这样后期绘制其它原理图宏时能统一格式，设备标识符一定不要输入，因为设备连接点仅仅是个连接点不具有标识符的。

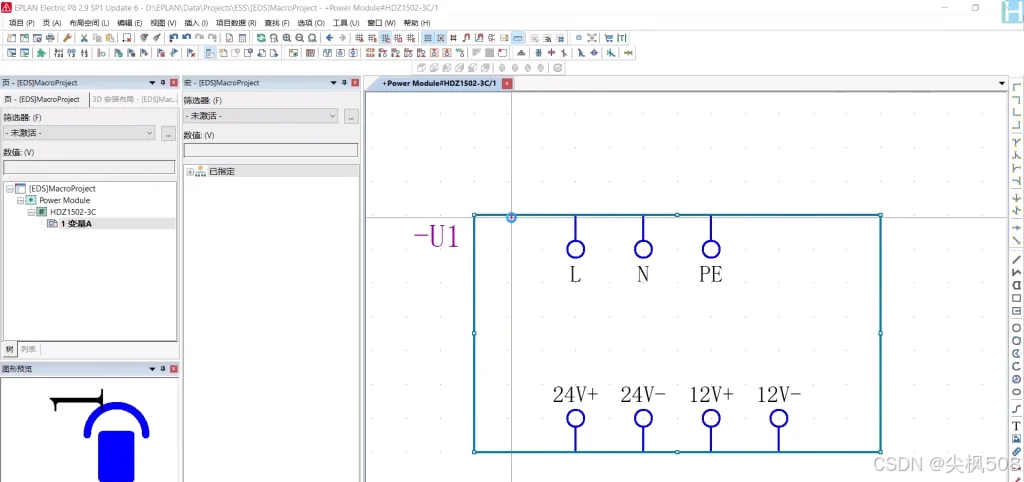

8.合理的分布绘制设备连接点。
9.可根据要求添加图形logo，添加设备型号文本。
10.插入宏边框。

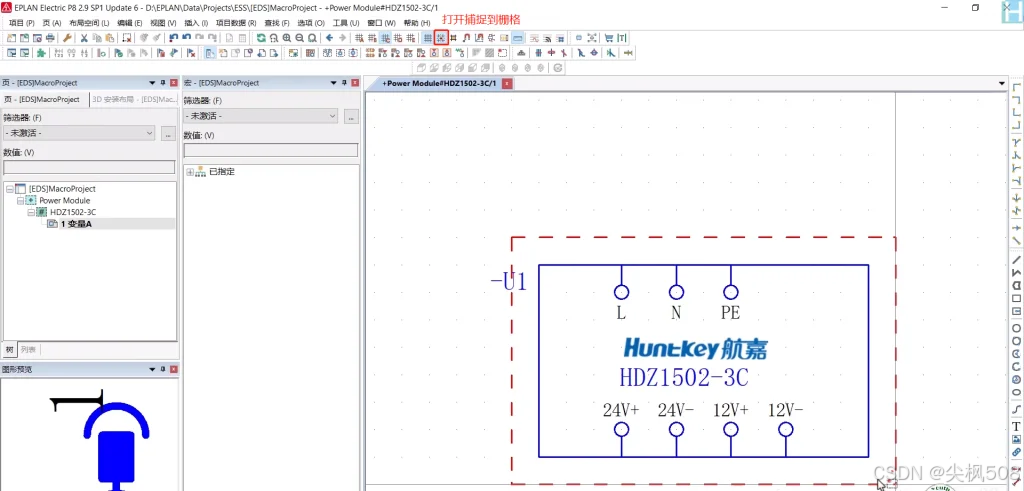

11.打开捕捉到栅格，绘制宏边框与黑盒间隔相同（4mm）。

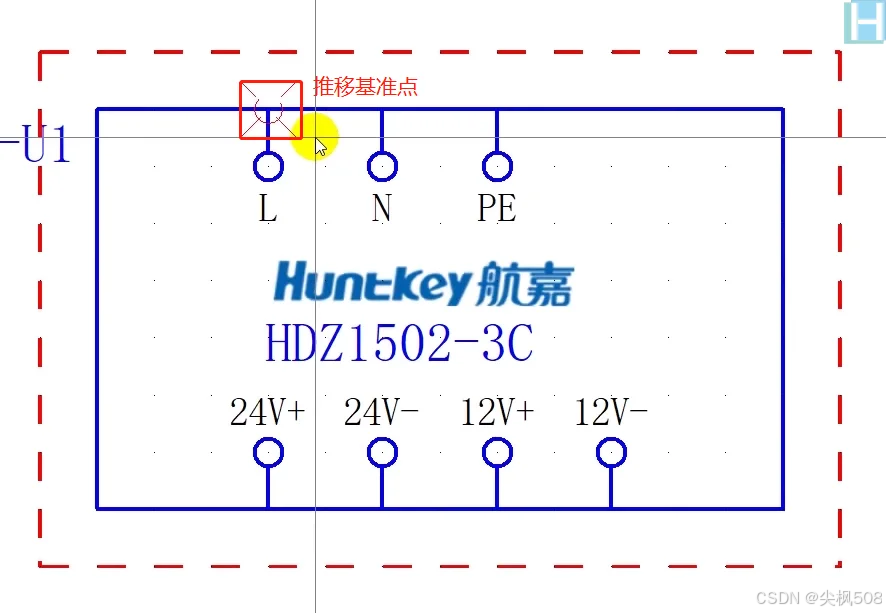

12.右击宏边框插入推移基准点，即插入宏图形时光标控制的点，一般选择上侧最左边的点。

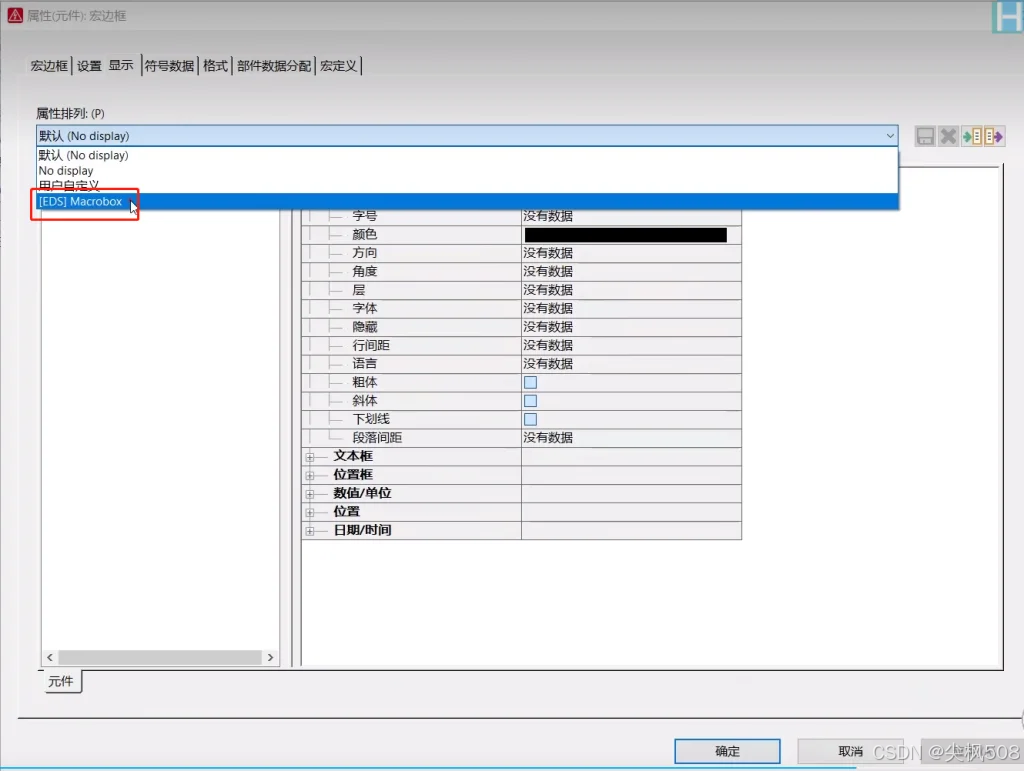

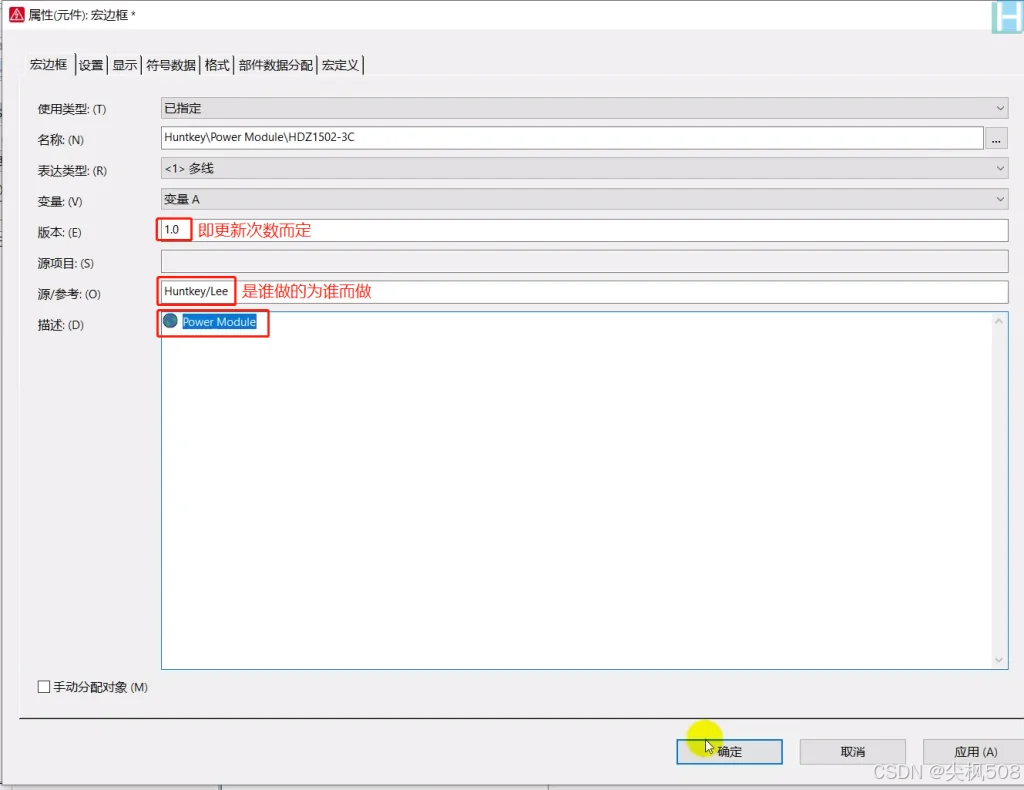

13.双击宏边框编辑宏边框属性，选择标准的宏边框显示。

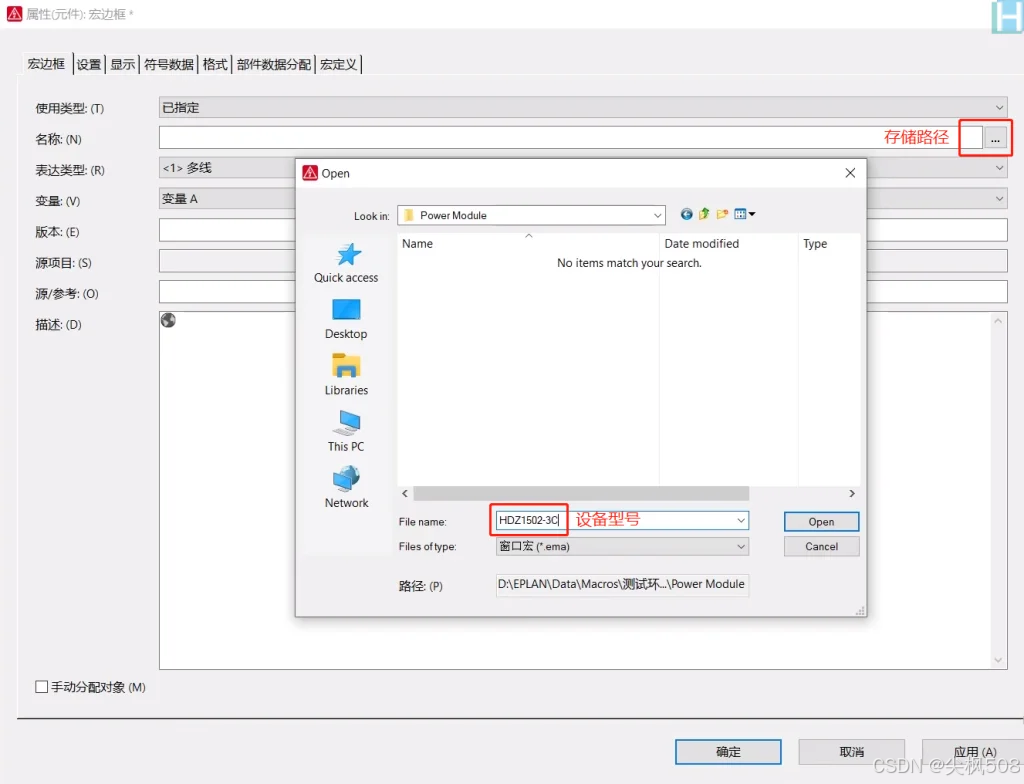

14.根据自己需求创建存储路径，例如制造商-产品分类-产品宏名称，为宏指定参数。

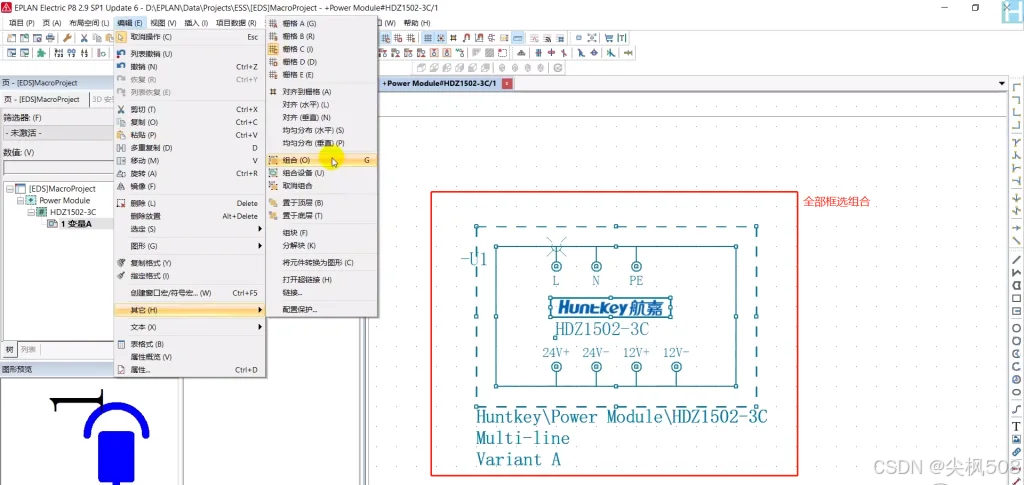

15.组合图形。

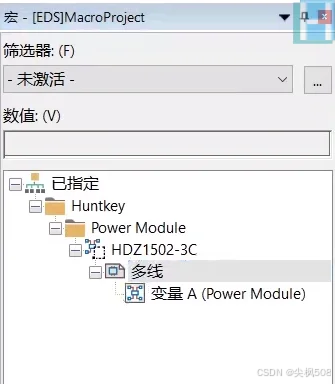

16.打开项目数据---导航器---宏，即可看到创建的宏。

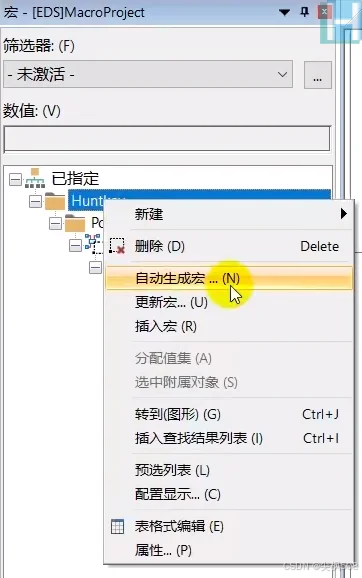

17.自动生成宏后即完成。
二、 设备布局宏

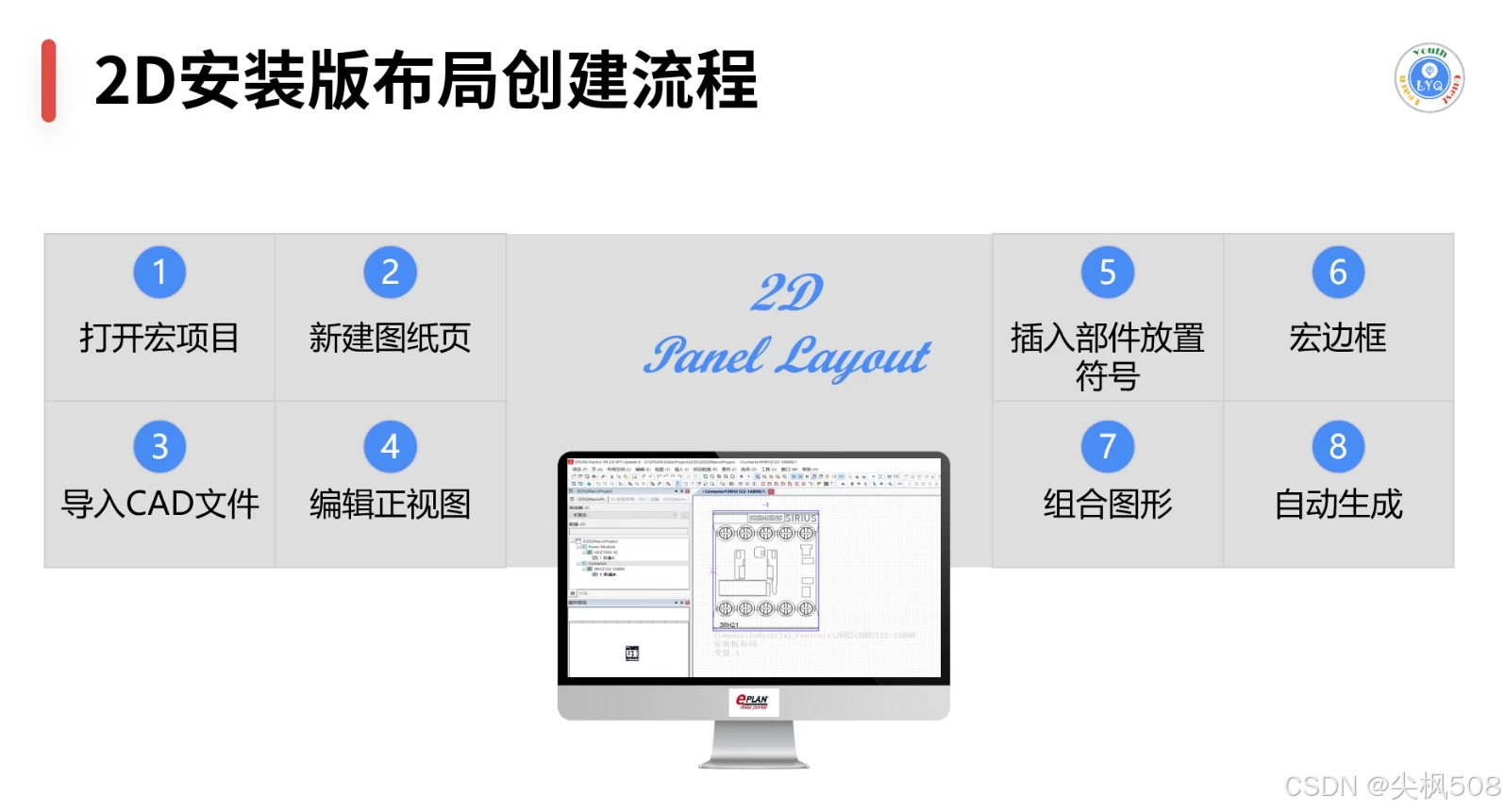

引用Eplan创建安装板布局宏教程
原B站视频教程出版请点击此处
1.从设备品牌官网下载设备的图形文件(DSIF或DWG文件）。

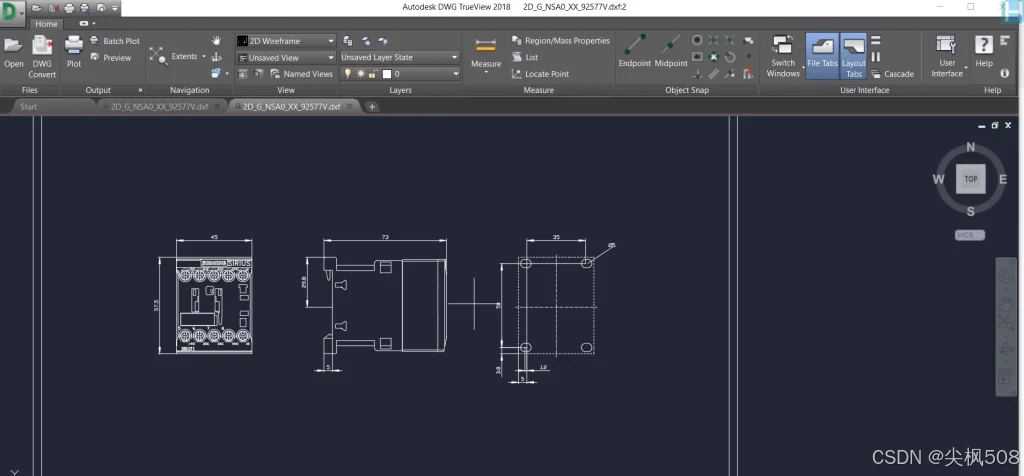

2.可以用CAD打开修改图形保留需要的内容，也可以在EPLAN里面进行修改编辑，本篇文章我们在EPLAN中修改编辑进行介绍。

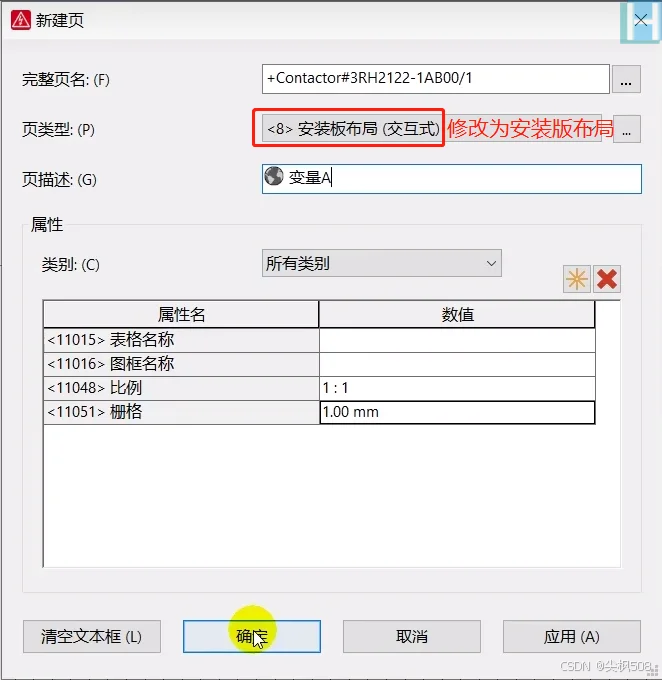

3.打开EPLAN软件，创建图纸页，确定结构标识符。

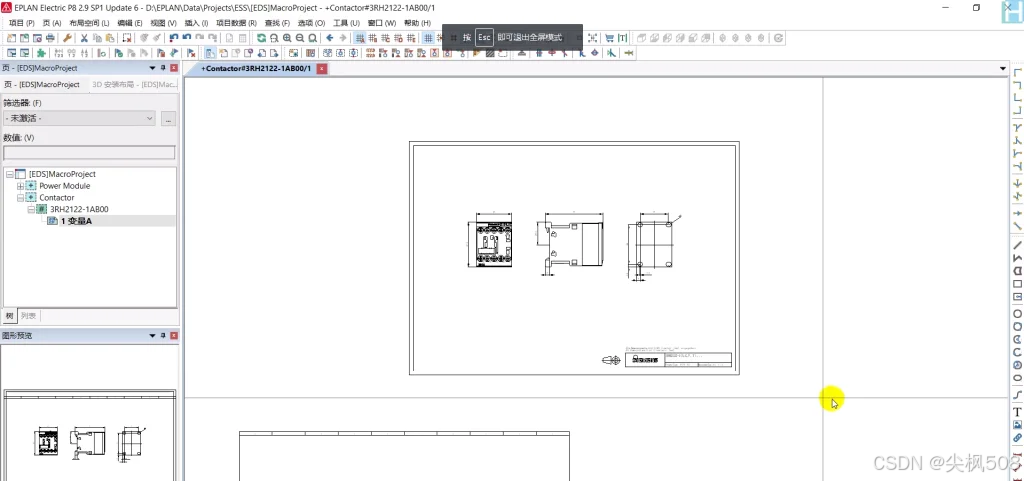

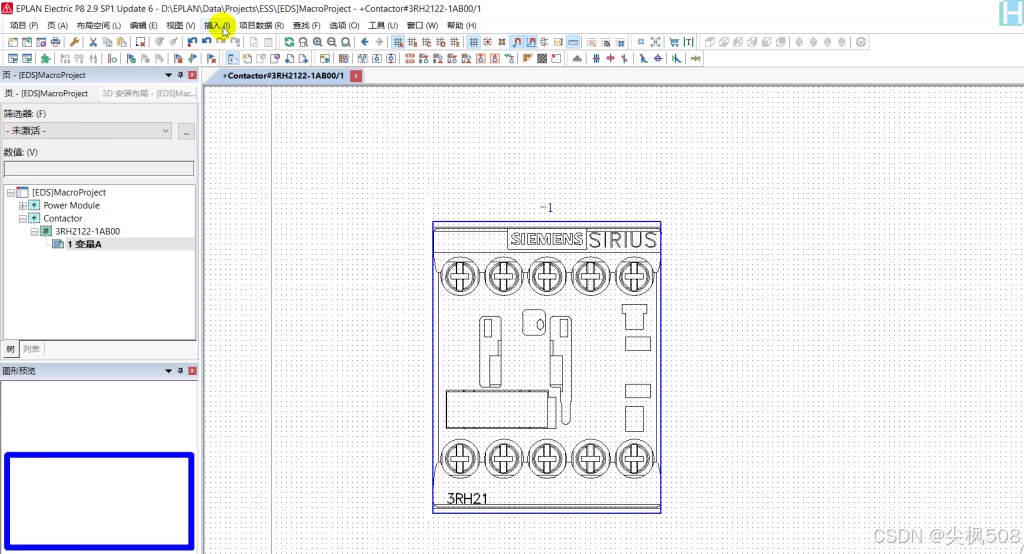

4.完成后如图所示。

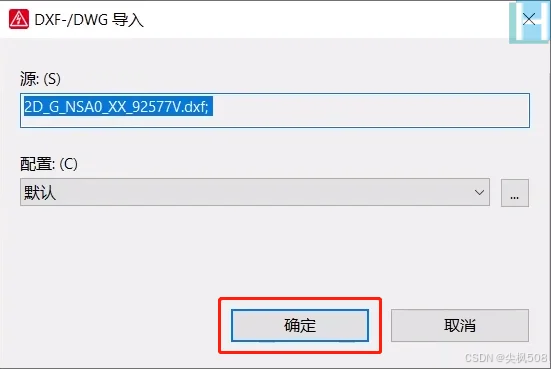

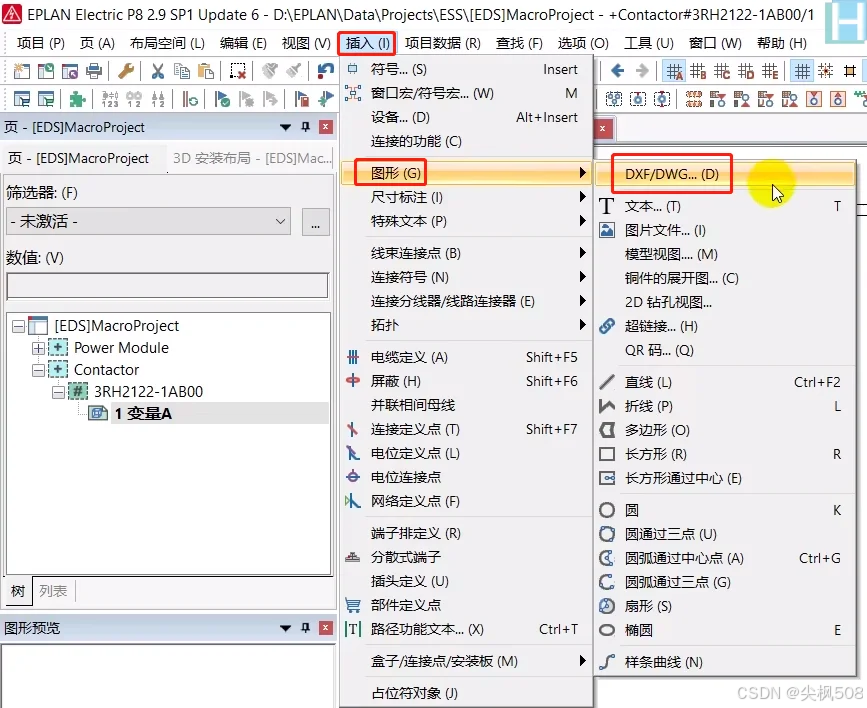

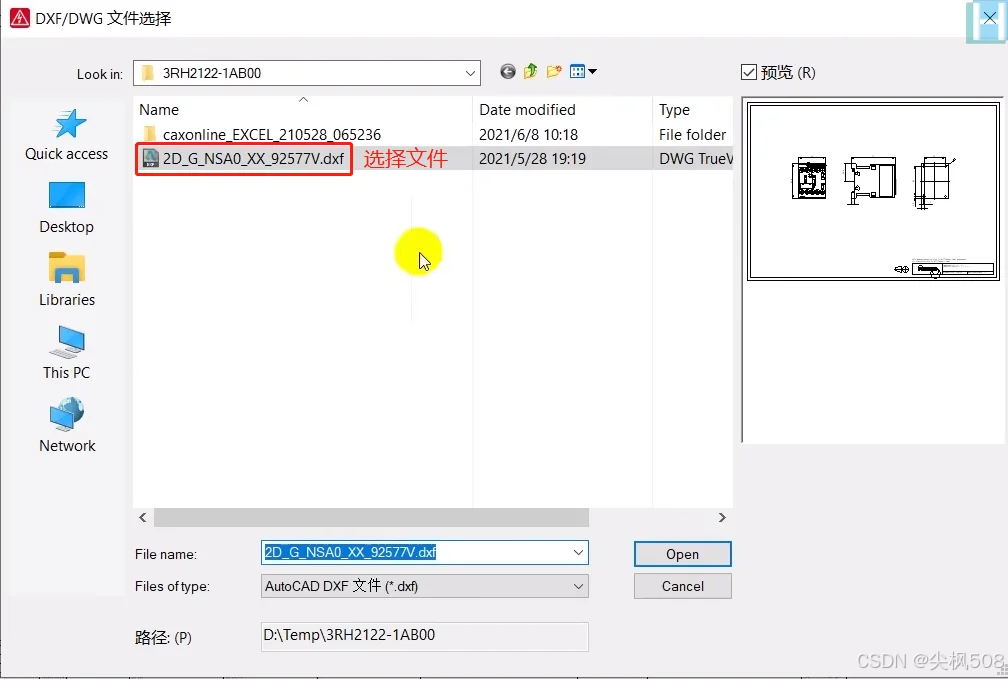

5.插入CAD文件

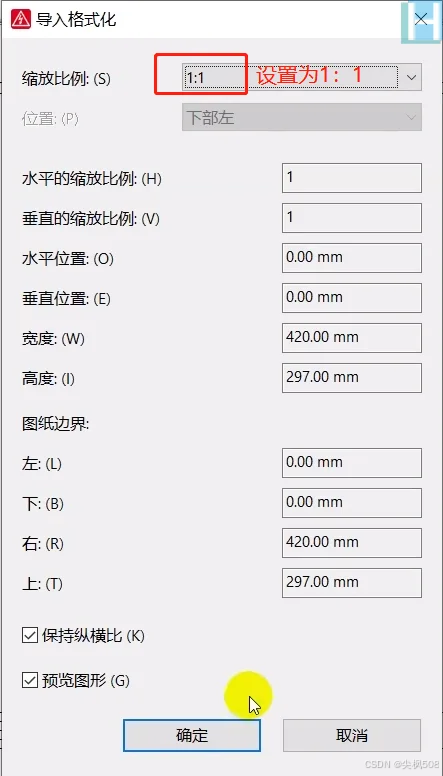

6.根据需要修改格式，缩放比例最好设置为1:1。
7.在EPLAN中修改图形，多余的图形进行删除，根据自身习惯修改图形属性。

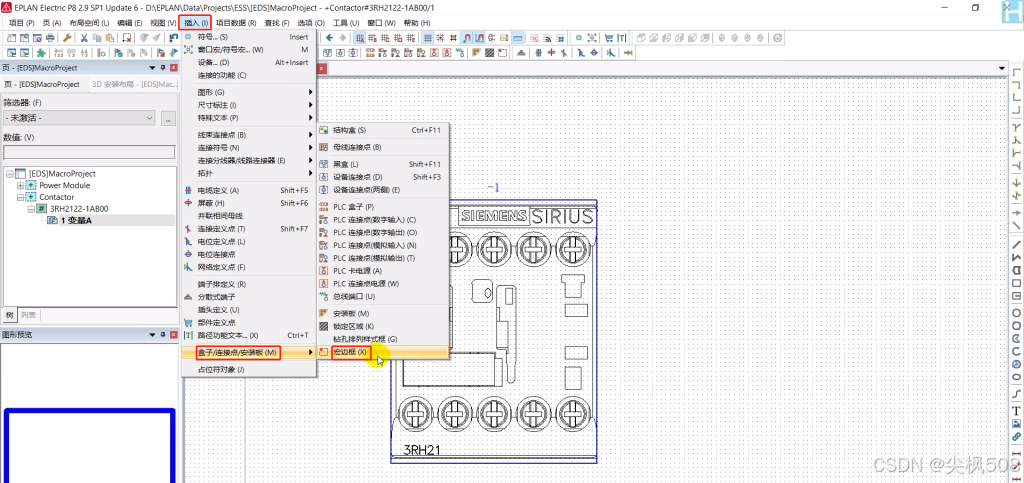

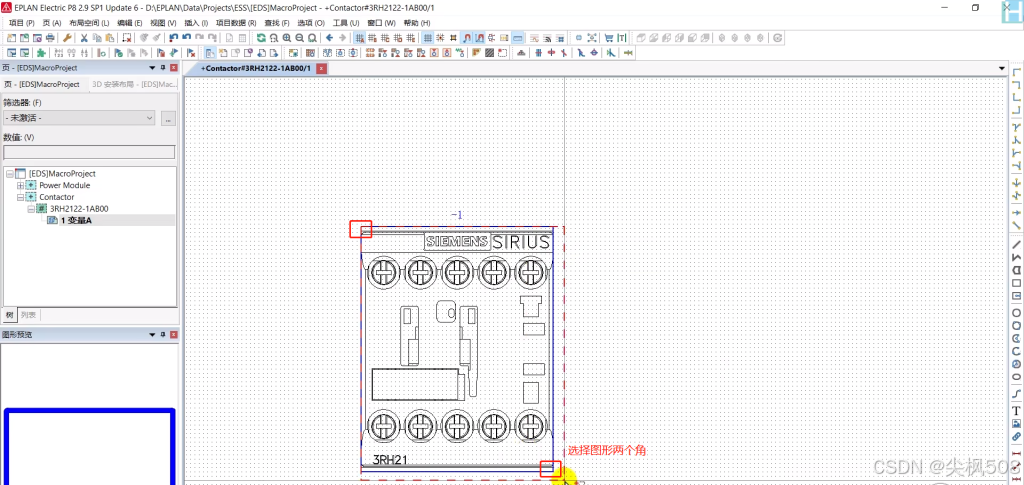

8.插入宏边框

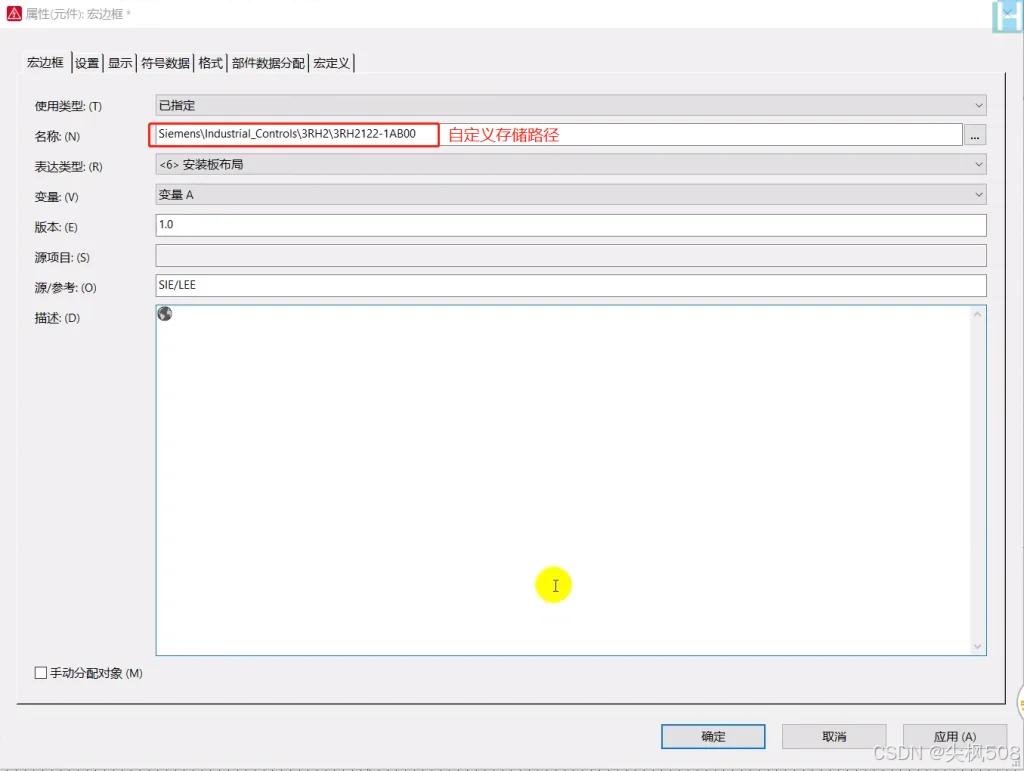

9.双击文本编辑宏边框参数，自定义存储路径，点击确定。

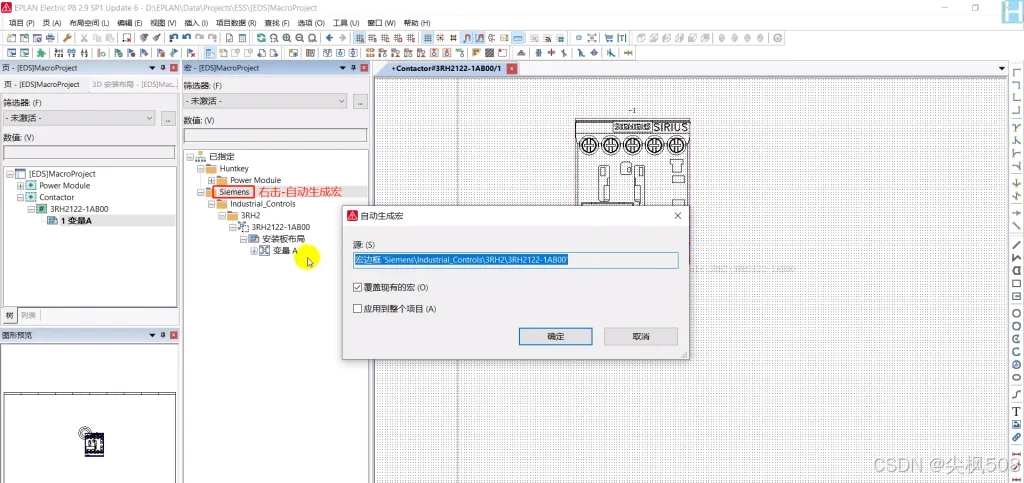

10.打开项目数据---宏---导航器，自动生成宏。

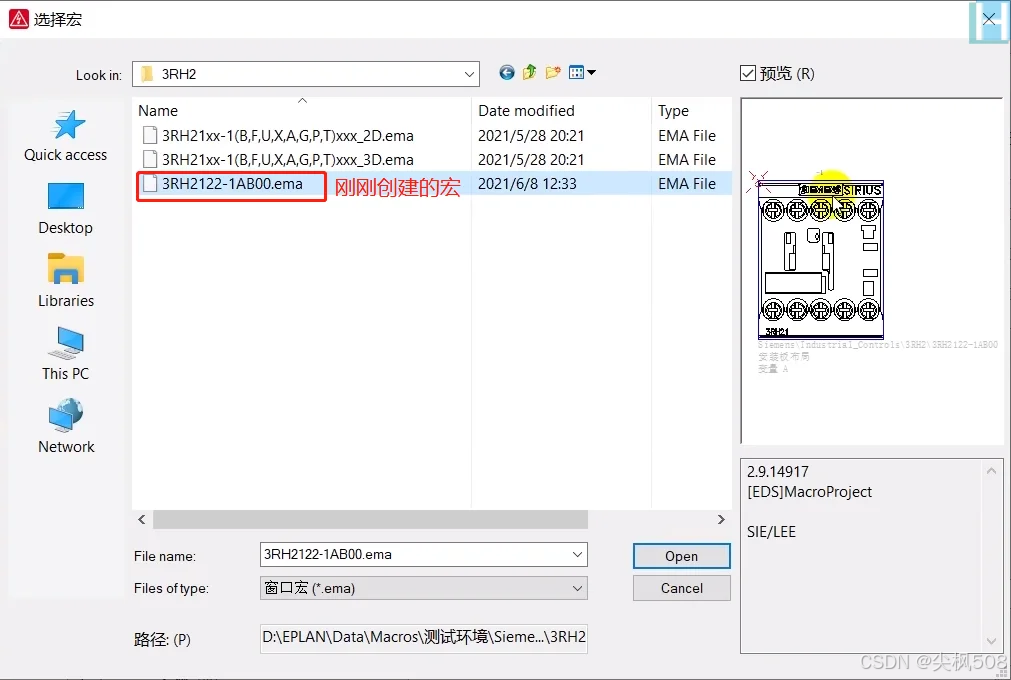

11.打开工具---设备---管理，创建的宏与对应的部件进行关联，最最后点击应用即可。

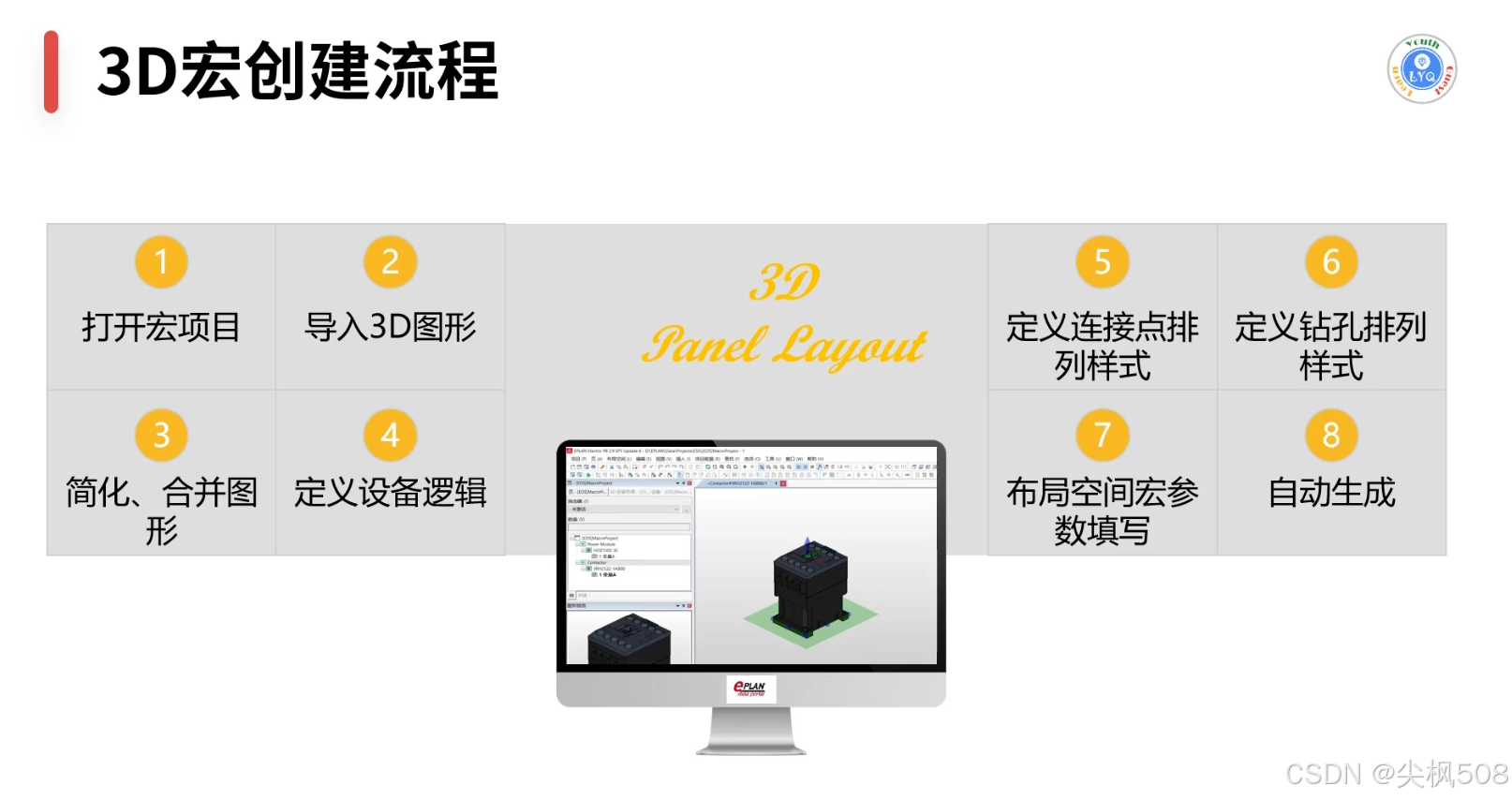

三、设备3D宏
EPLAN 部件创建系列教程 第18章 设备逻辑的概念与第19-24章 3D宏介绍

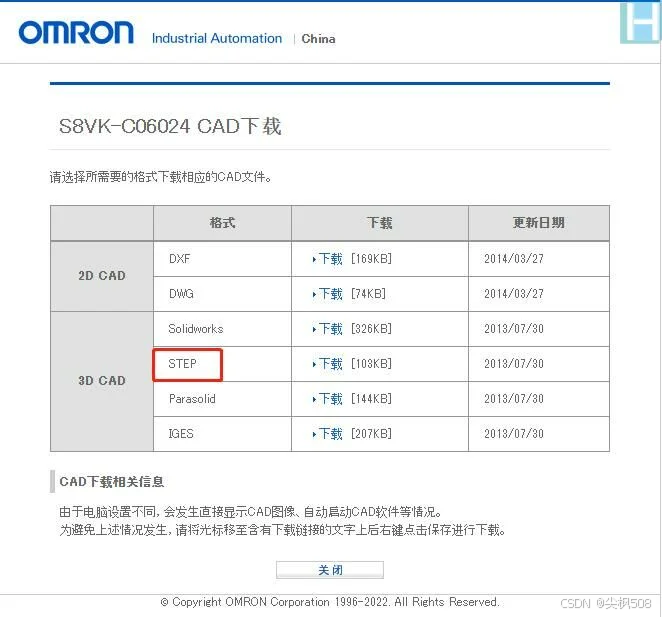

1.在所需元器件品牌官⽹查找下载元器件的3D宏⽂件（STEP格式）

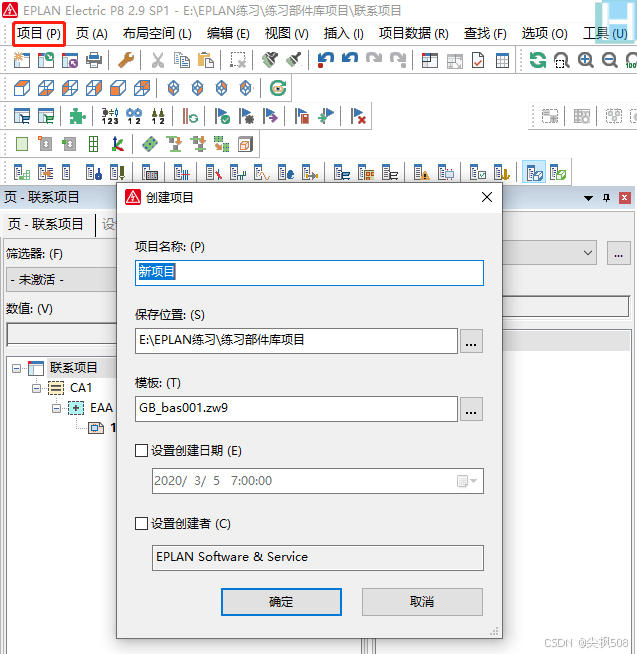

2.创建新项⽬。

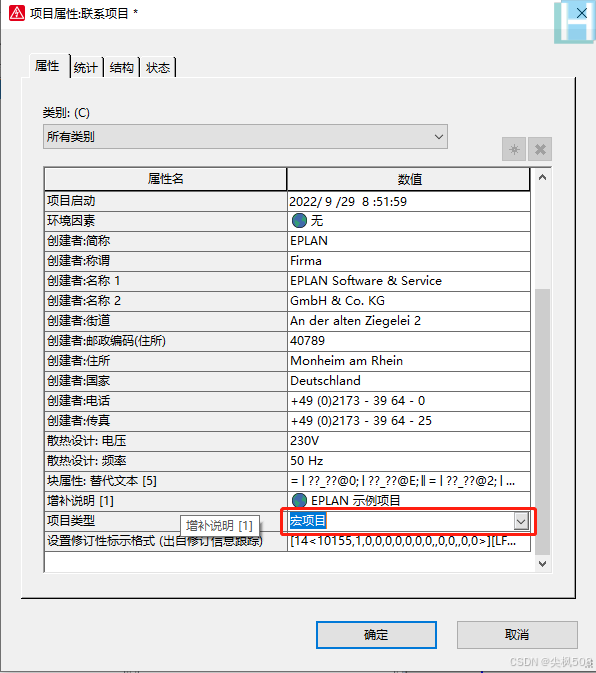

3.右击项⽬属性，将项⽬类型改为宏项⽬。

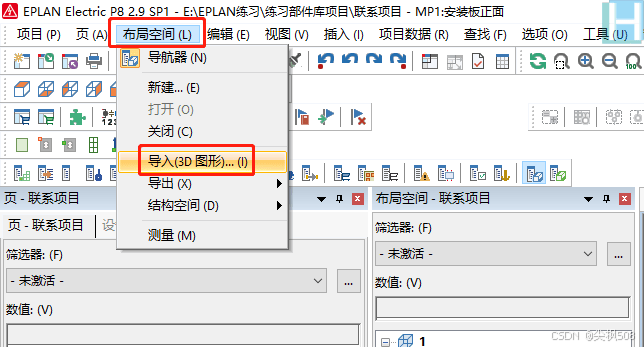

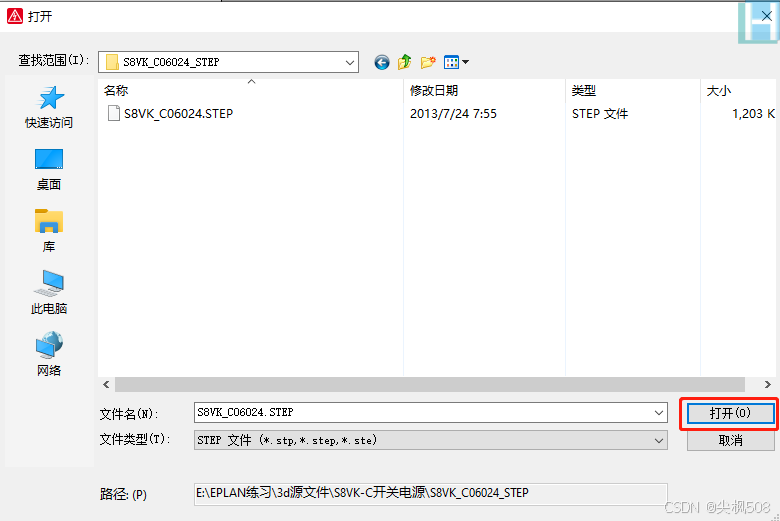

4.点击菜单栏布局空间，导⼊3D图形，选择下载的3D宏⽂件点击打开。

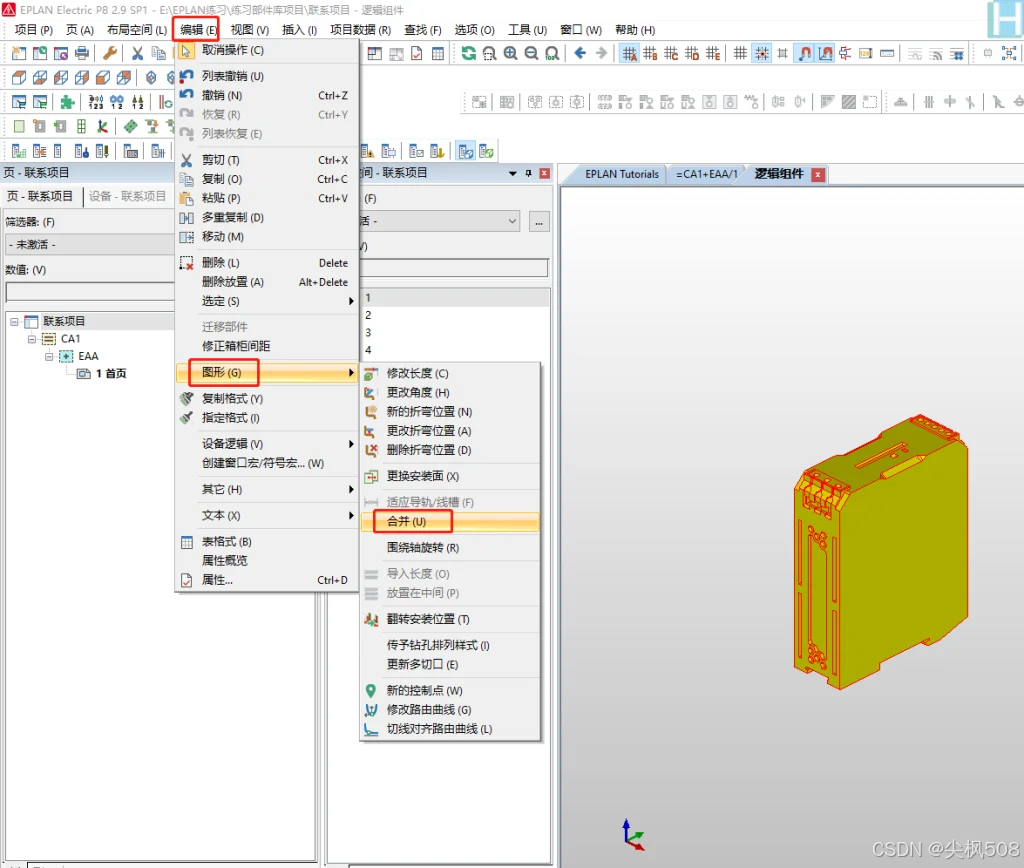

5.由于3D图形由许多逻辑组件组成需要合并，框选图形，菜单栏：编辑-图形-合并。
6.合并后会出现选择基准点，⼀般选择元器件左下⻆。

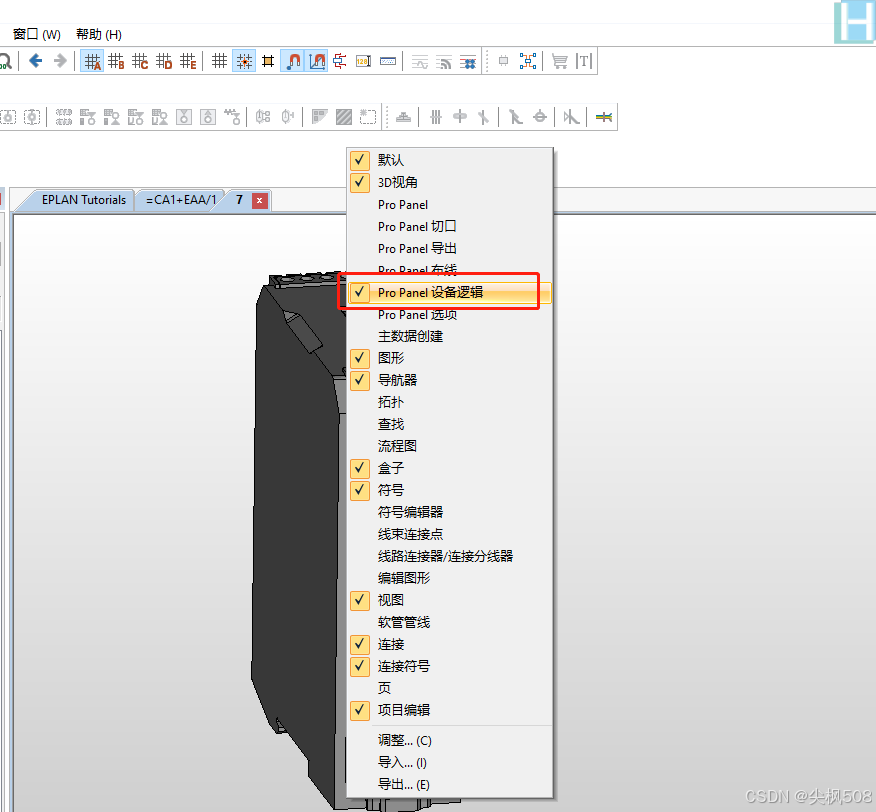

7.右击空⽩处，勾选Pro Panel 设备逻辑（制作3D宏功能需打开）

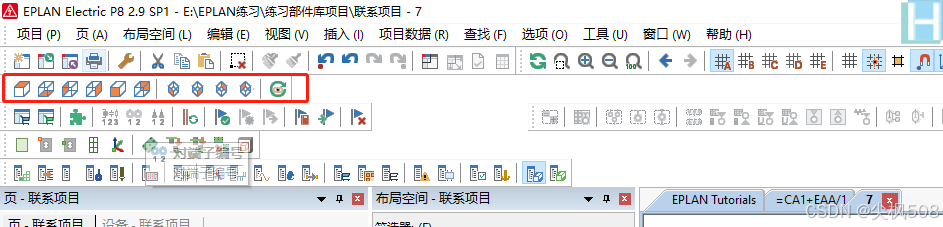

下图红框内选项按钮⽤于旋转改变图形位置

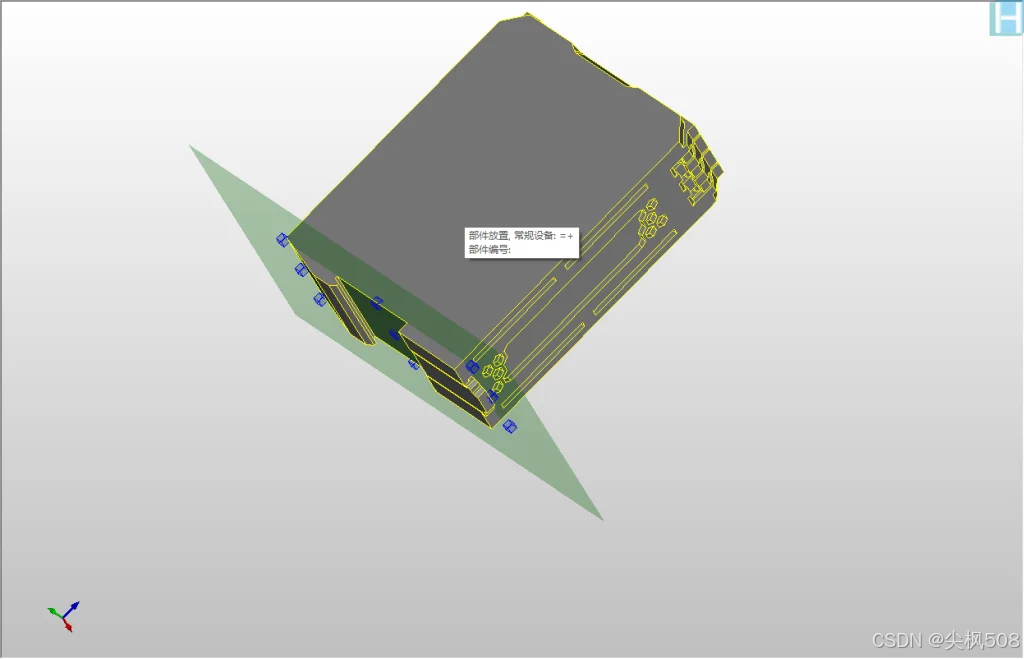

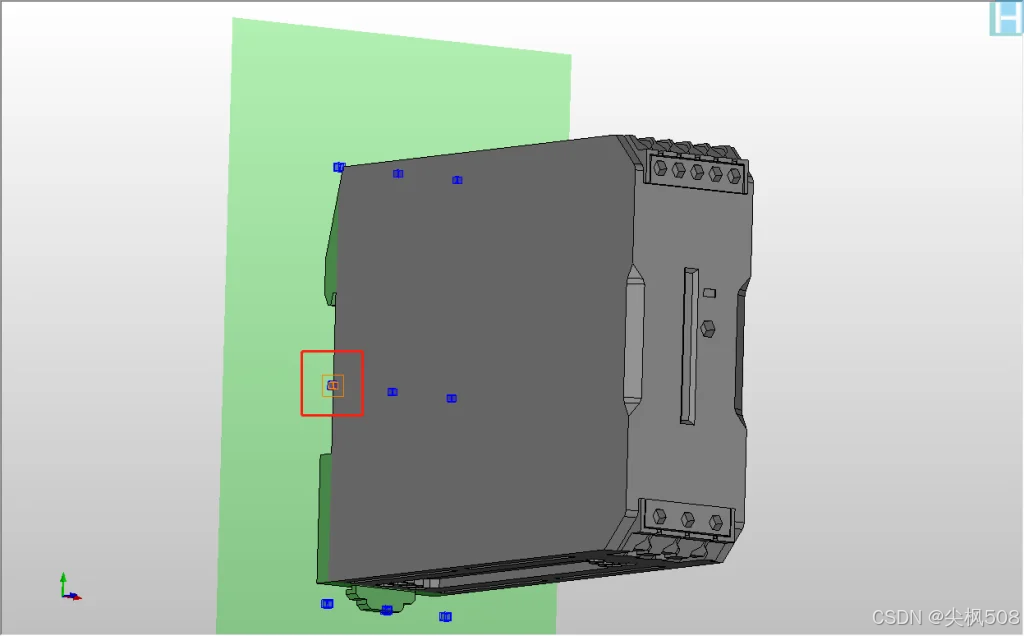

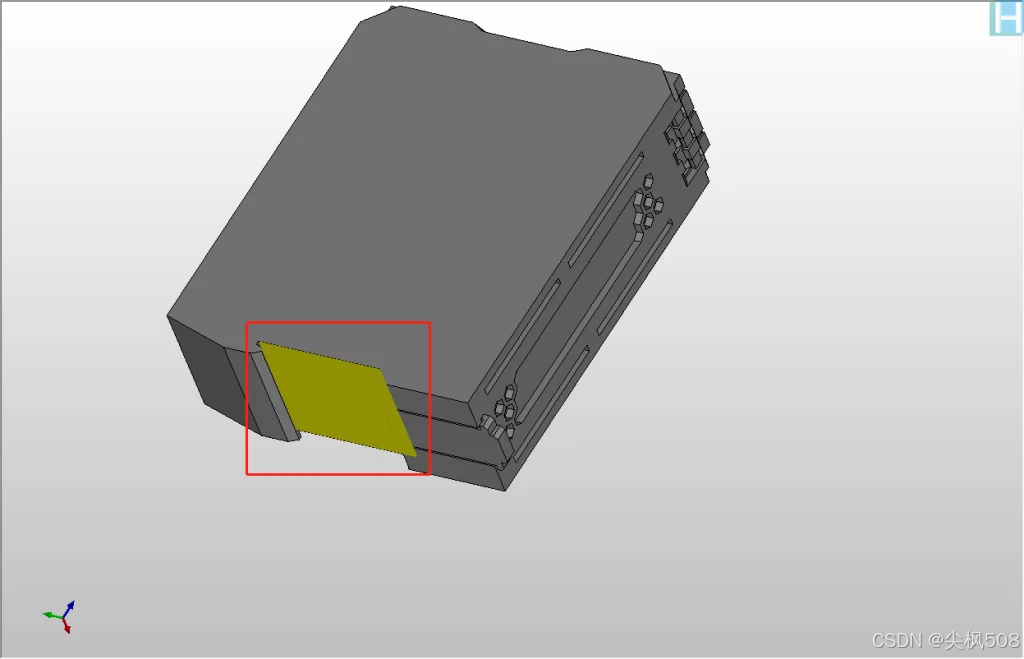

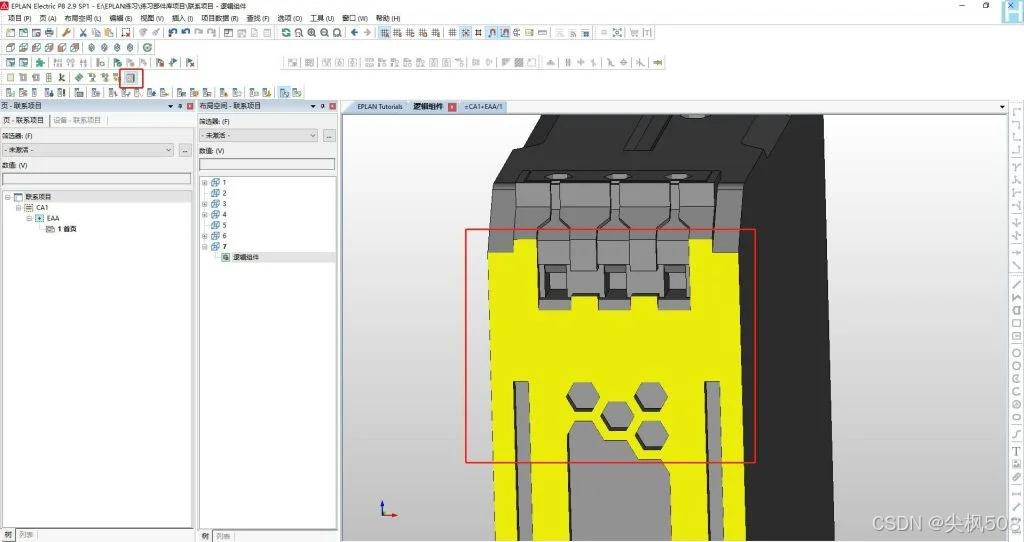

8.选择定义放置区域选项给3D图形定义放置区域，⼀般选择设备与导轨或者安装版接触的⾯。
9.制作设备上的连接点，选择定义连接点选项按钮，选择与连接点⽅向垂直的⾯为基准⾯。

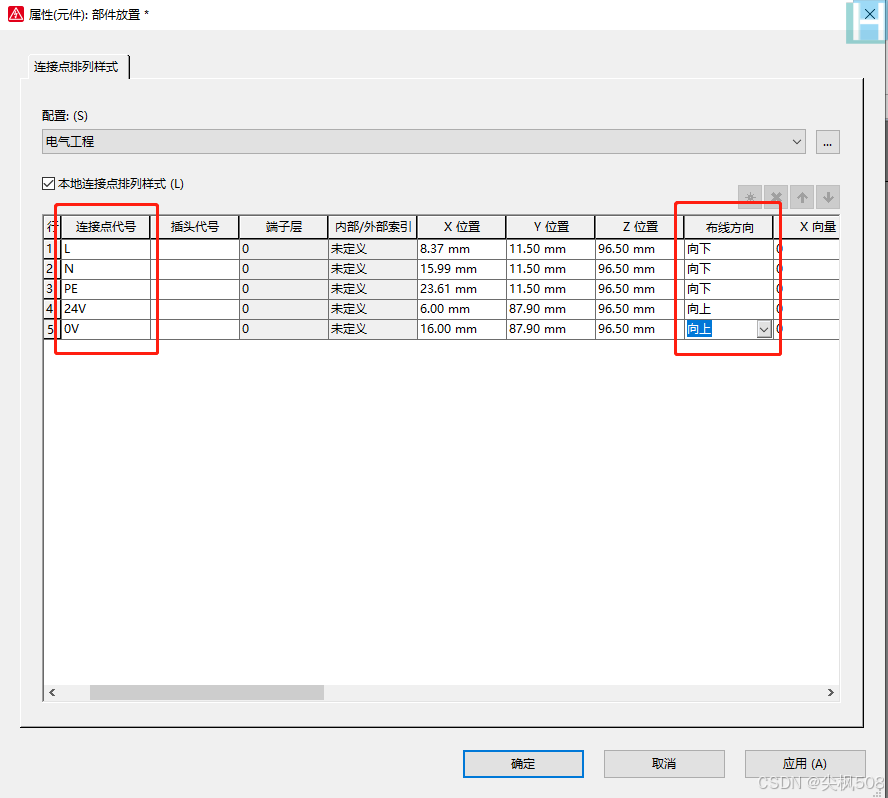

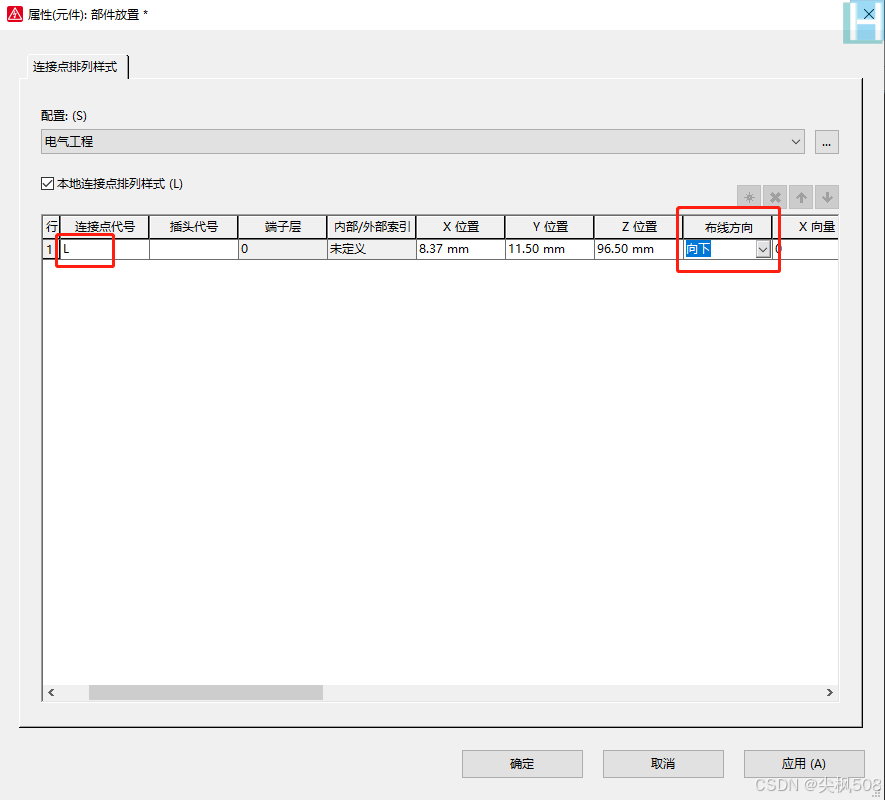

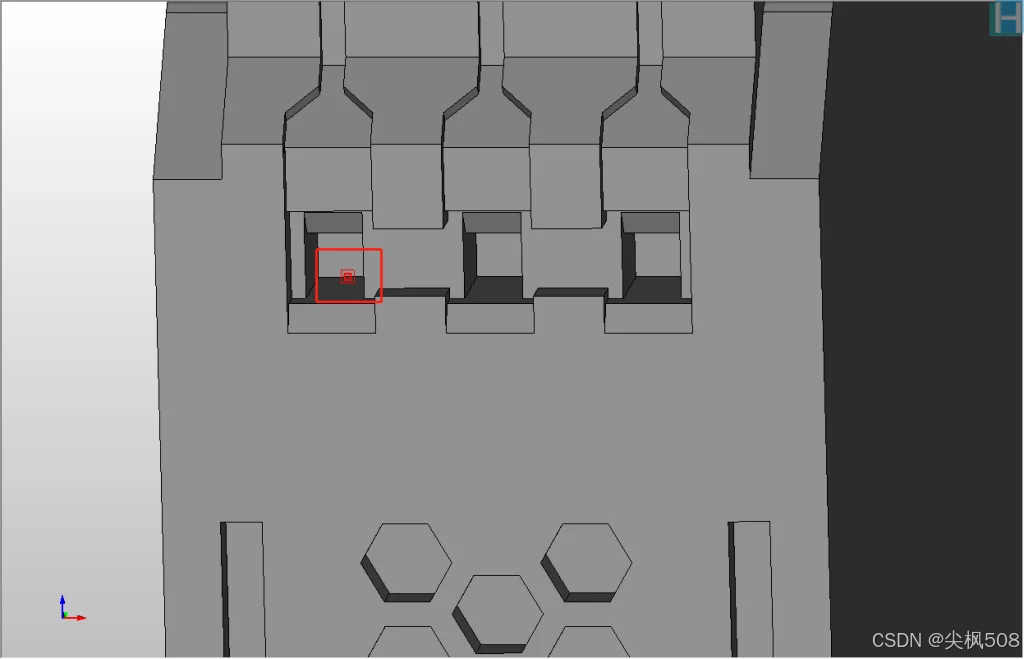

10.选择连接点位置，根据元器件实物连接点名称填写连接点代号，选择布线⽅向。

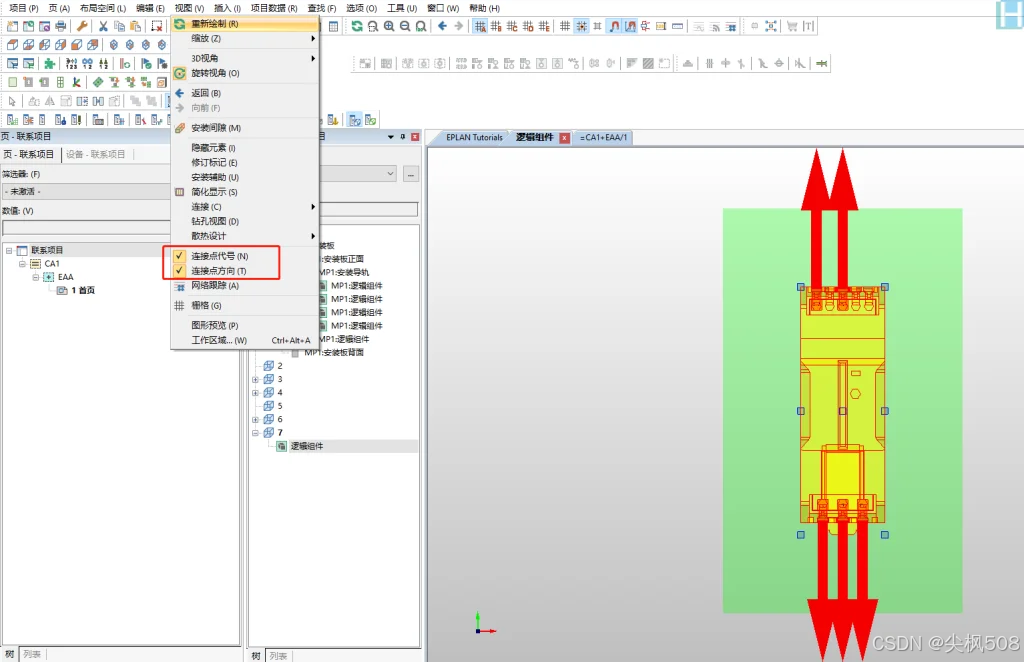

打开视图，勾选连接点代号、连接点⽅向，可查看连接点位置是否正确
-

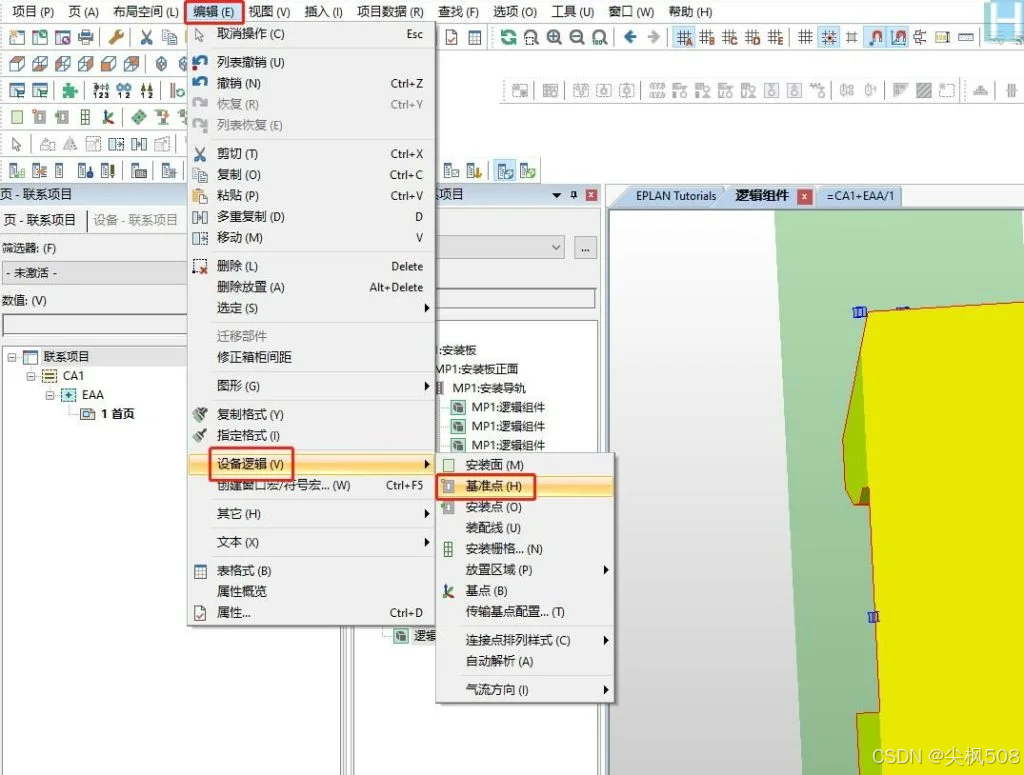

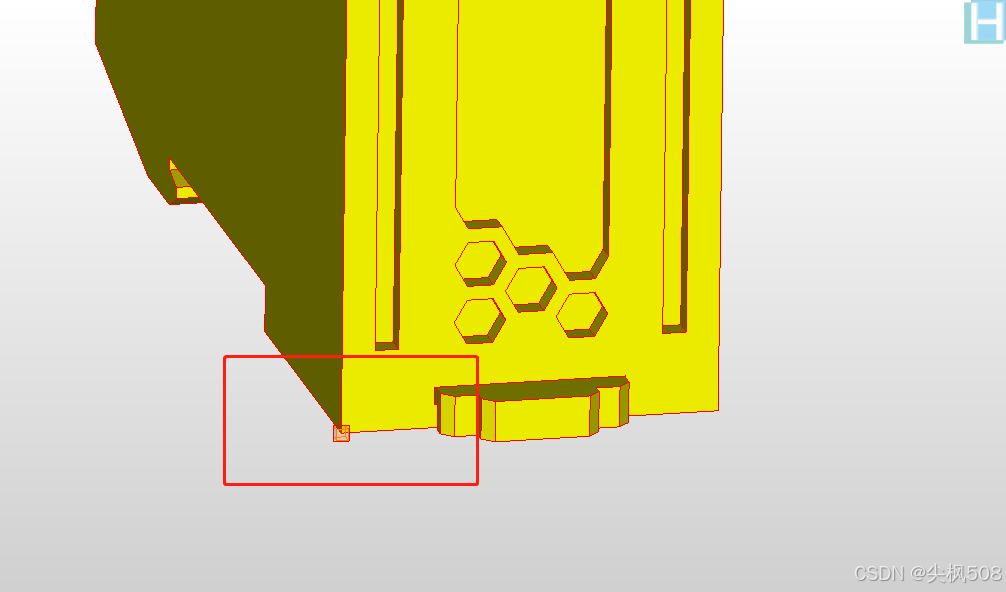

菜单栏点击编辑-设备逻辑-基准点，选择元器件在导轨或安装版上的安装基准
-

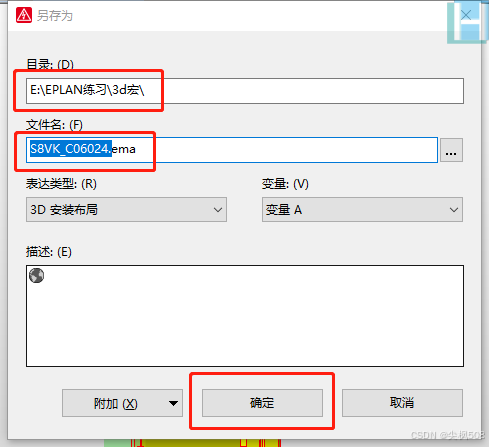

菜单栏点击编辑-创建窗⼝宏，在弹出窗⼝中选择⽂件名及存放路径，点击确定。
13.创建好的3D宏⽂件需要关联部件库
四、创建部件库

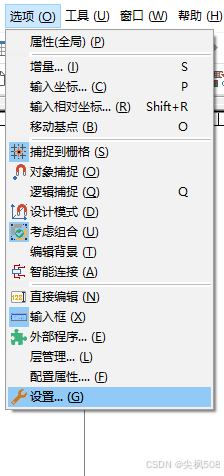

1.打开Eplan，选择选项-设置

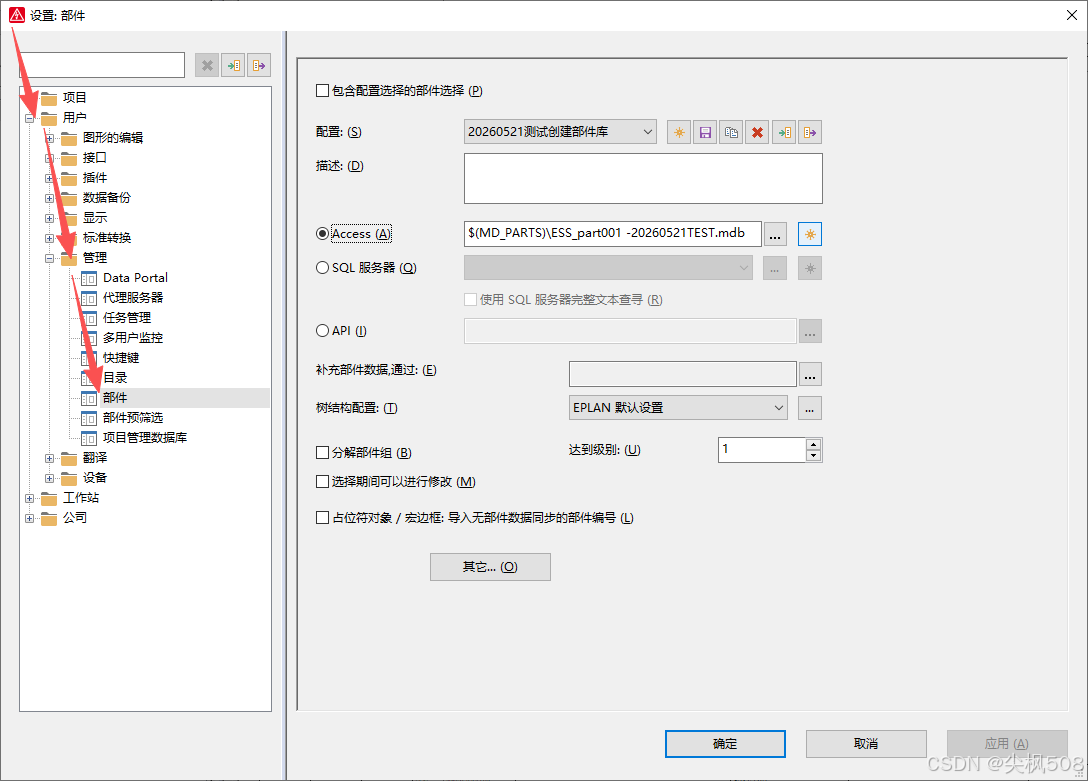

- 在"用户-管理-部件"

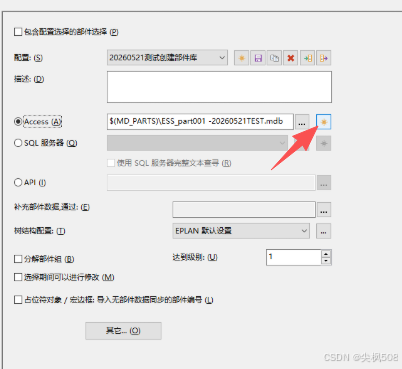

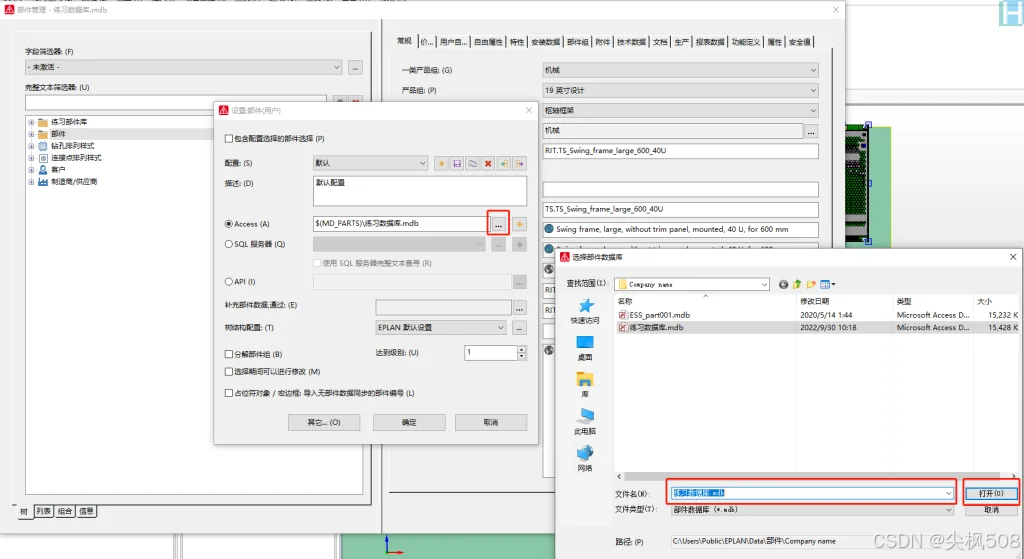

3.在弹出的会话框点击" * 新建"。

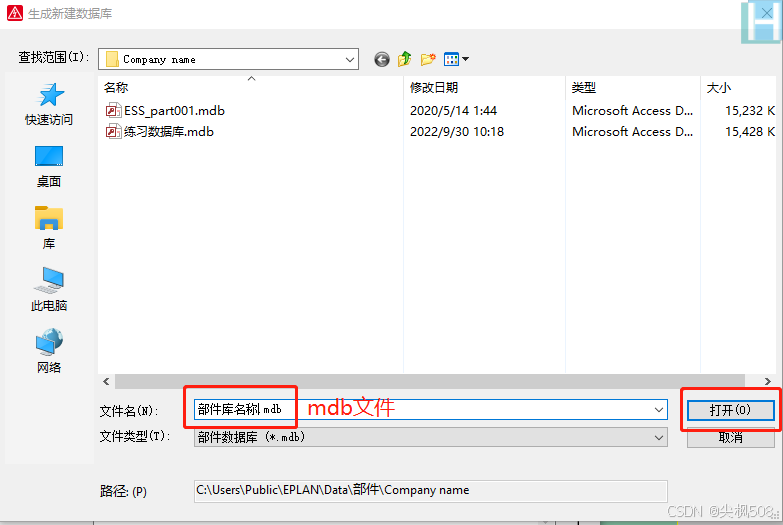

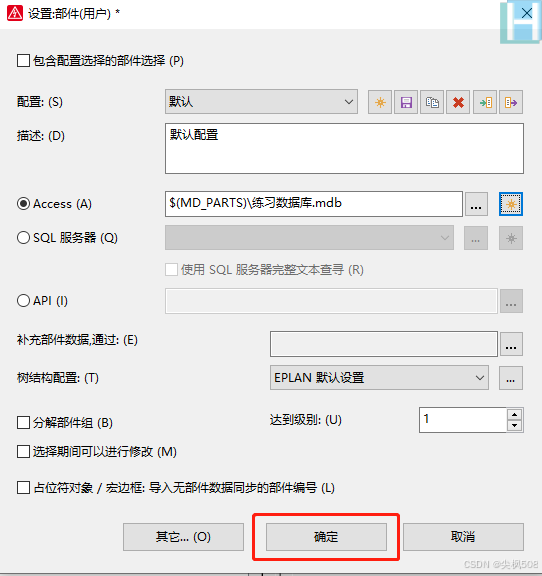

4.创建数据库名称（mdb⽂件），⾃定义选择存放路径，点击打开。
5.点击确定即创建完成。

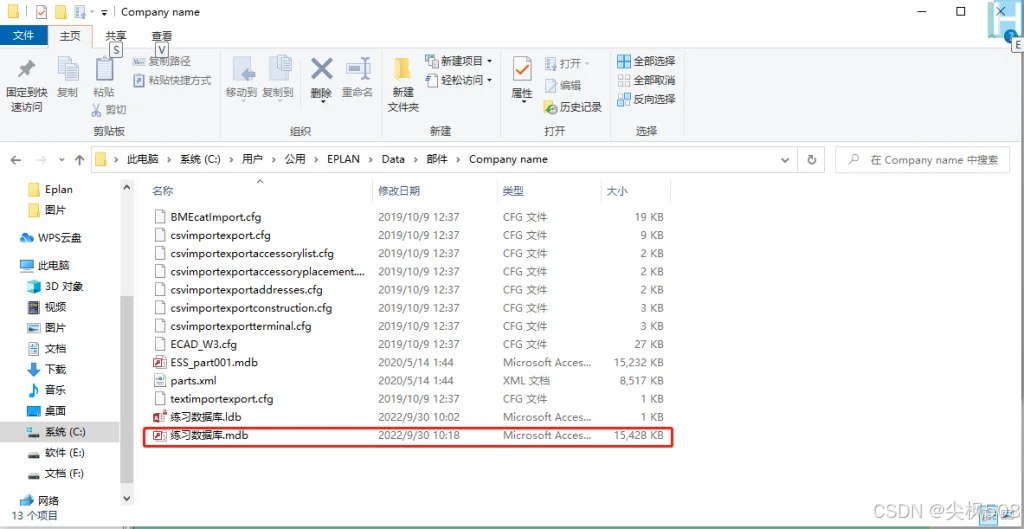

6.创建完成后即可在创建路径查看创建的数据库⽂件。
五、部件库数据导出

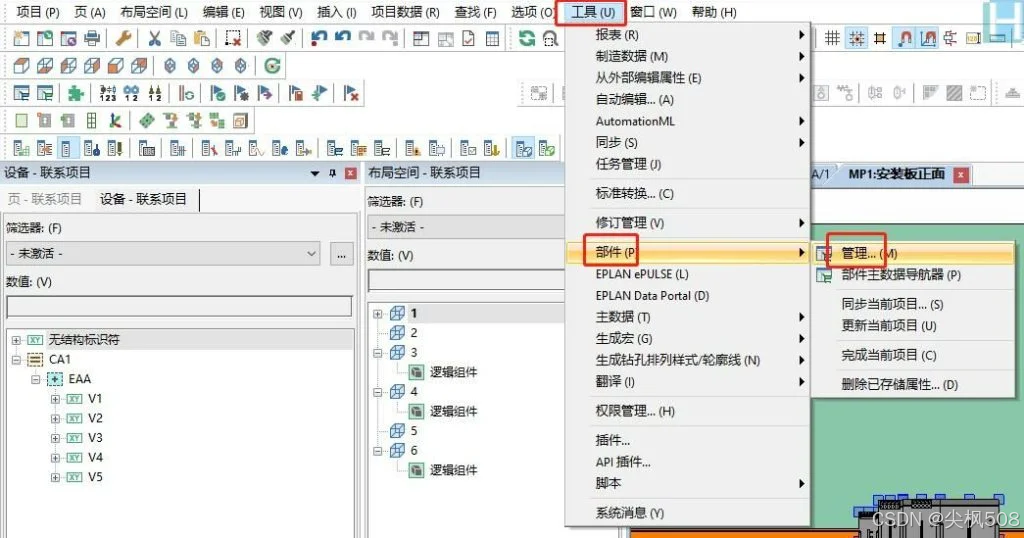

1.打开Eplan，选择⼯具-部件-管理。

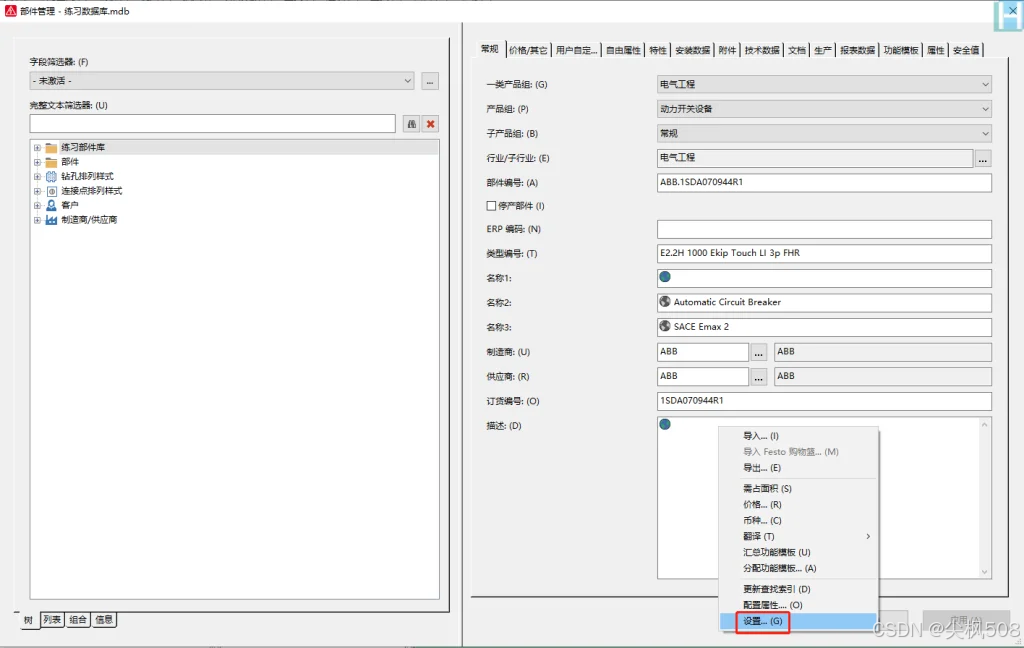

2.点击右下⻆附件-设置。
3.打开为所需要导出的部件库。

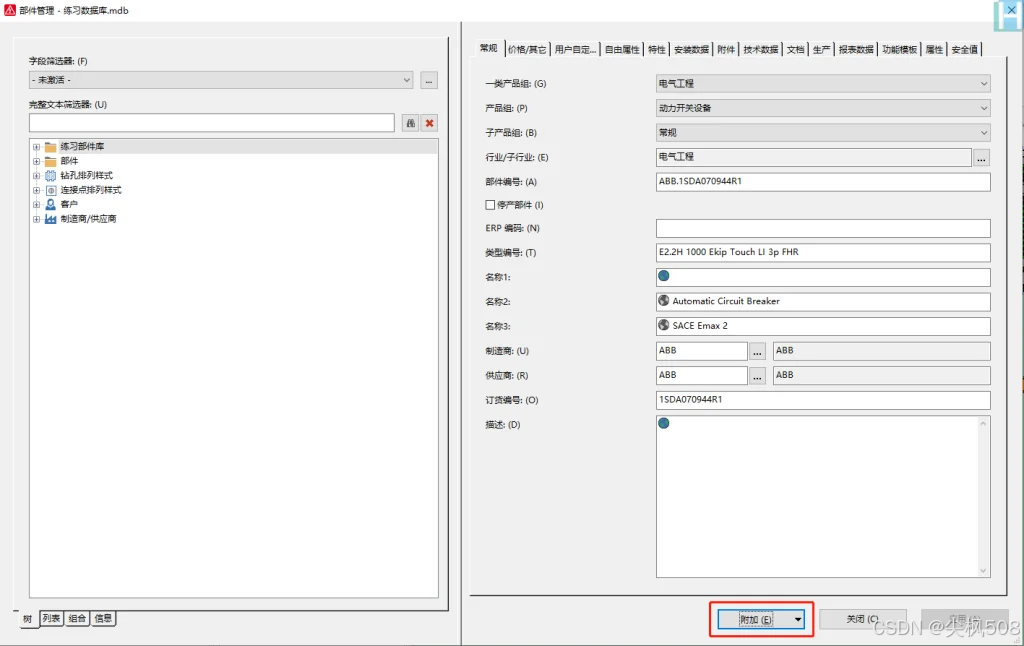

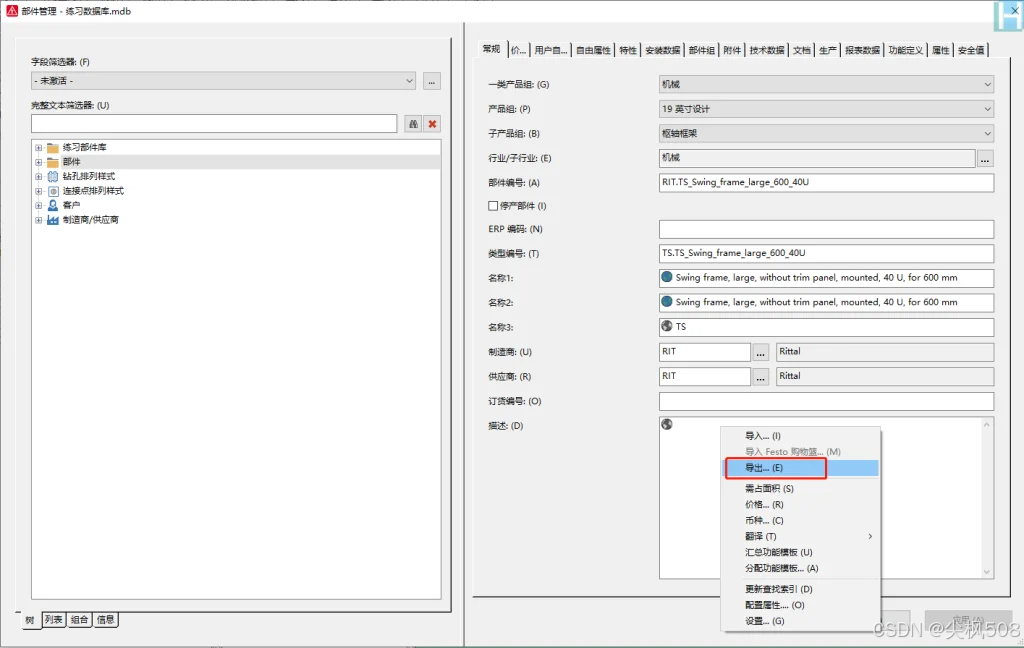

4.点击右下⻆附加-导出。

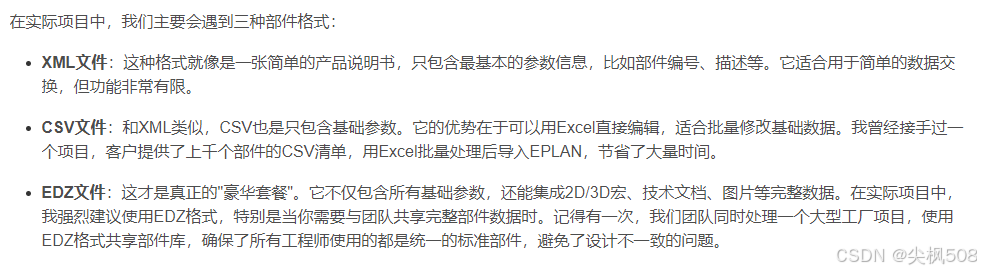

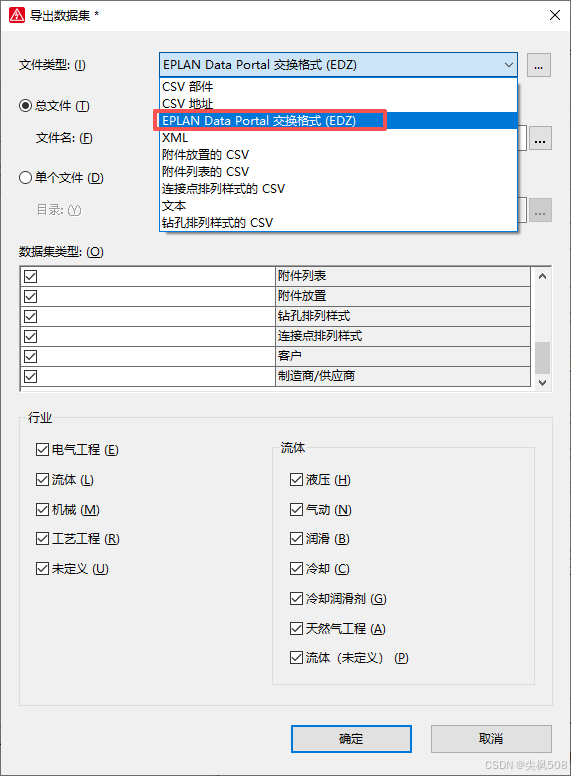

5.选择EDZ⽂件，不要选 XML文件，导出的内容丢失部分图片文档等数据。

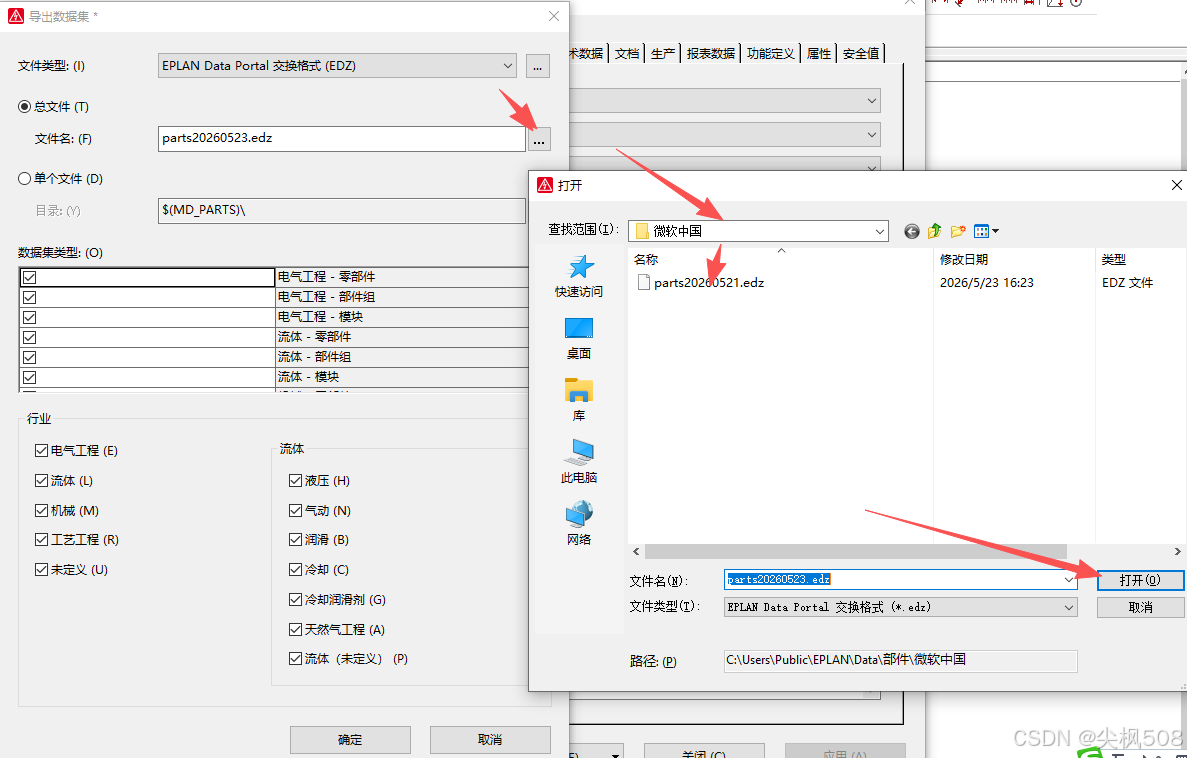

6.点击⽂件名后三个点，⾃定义导出数据库名称及存放路径，然后点打开即可。
8.等待导出。
9.导出完成后即可在导出路径⾥找到导出的部件库。
六、部件库数据导入

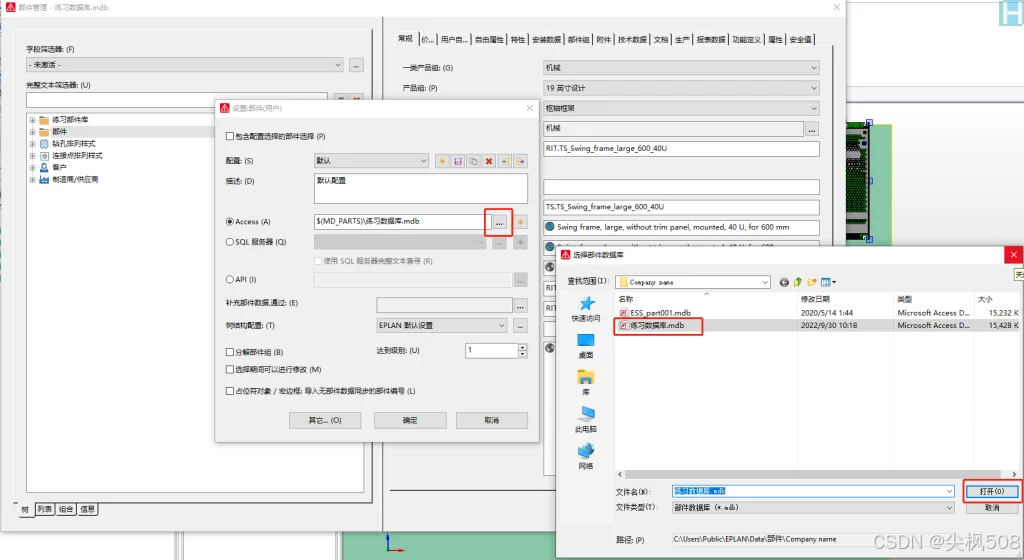

1.打开Eplan，点击菜单栏，选择⼯具-部件-管理-附加-设置，选择⽂件，注意！！！打开为"需被导⼊的部件库",点击确定。

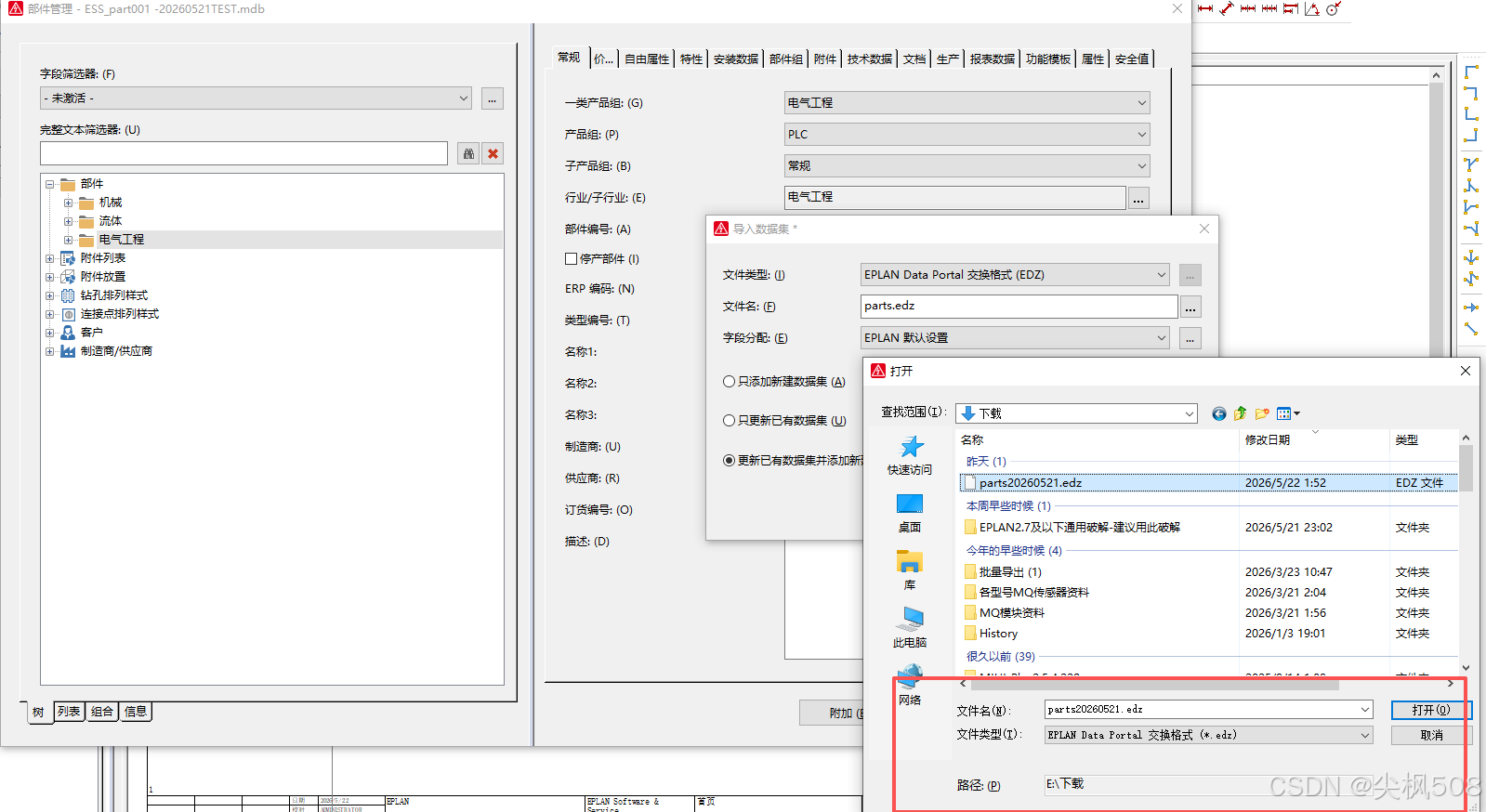

2.点击菜单栏，选择⼯具-部件-管理-附加-导⼊，点击⽂件名后三点，选择导⼊的部件库⽂件。

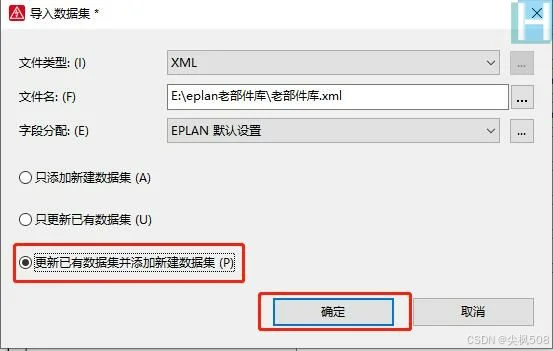

⽂件类型选择EDZ,根据需求选择"只添加"，"只更新"，"更新并添加"，点击确定。

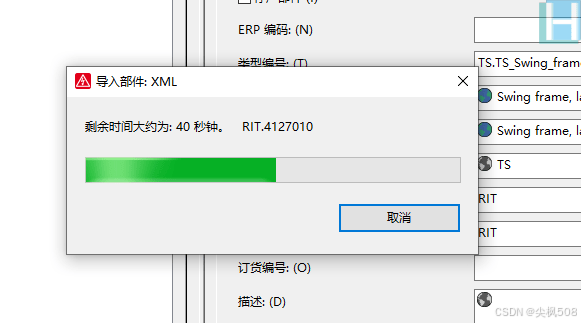

4.等待导⼊。
5.导⼊完成后即可使⽤。
七、创建部件

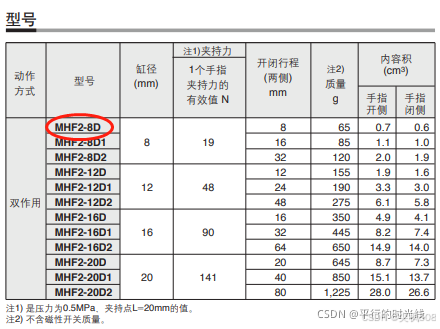

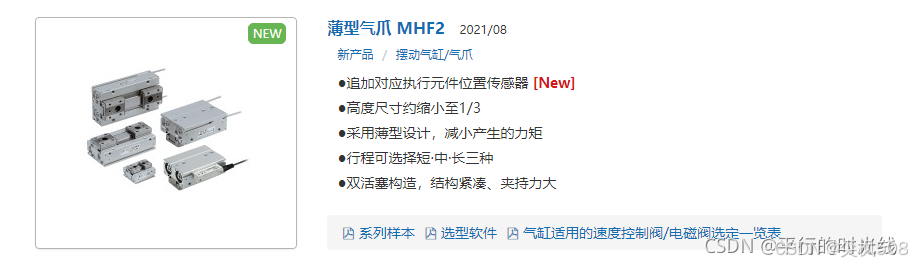

以下实例是向部件库中添加SMC的新产品薄型气爪 MHF2中MHF2-8D；

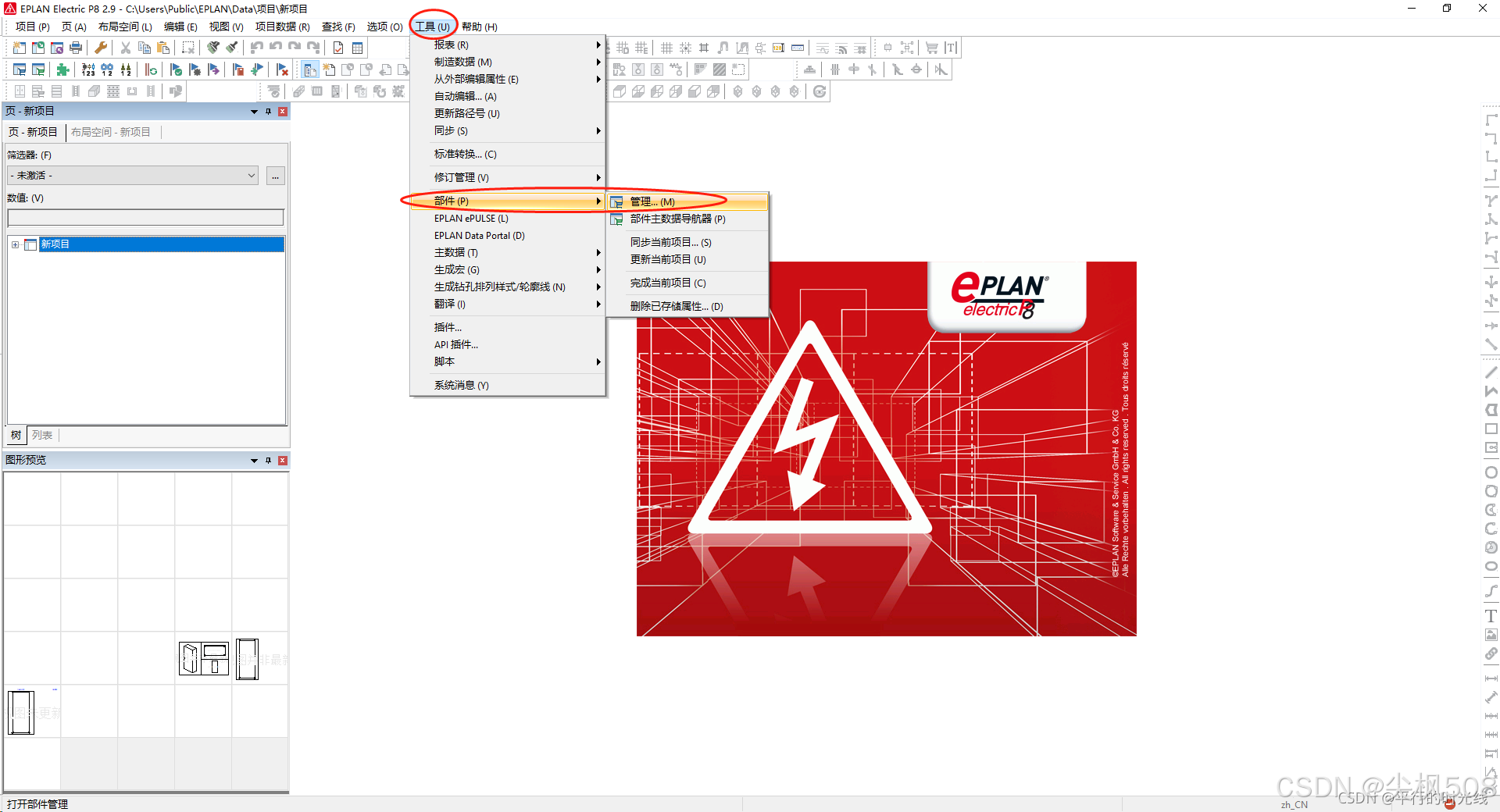

1、打开EPLAN，在菜单栏中选择工具→部件→管理；

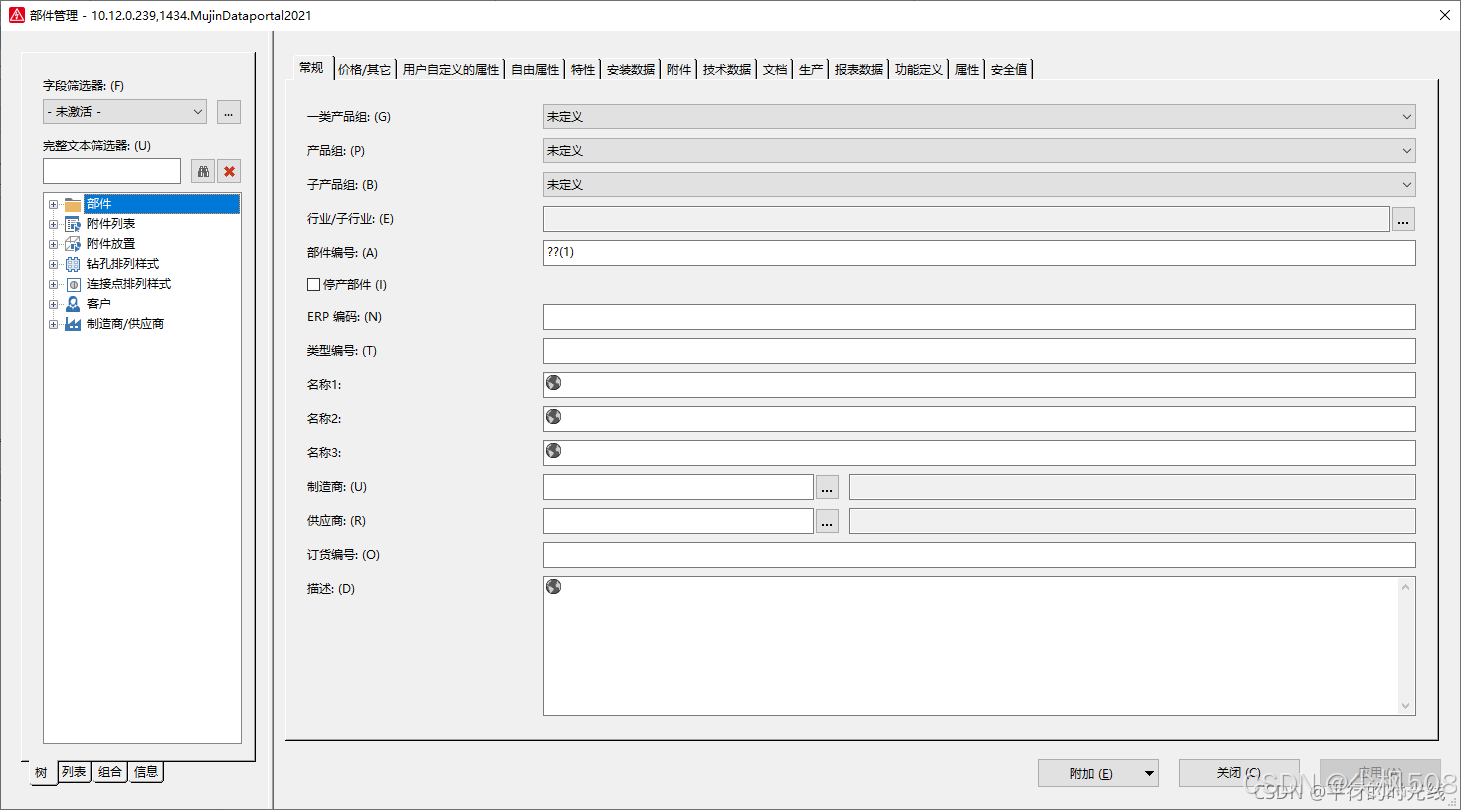

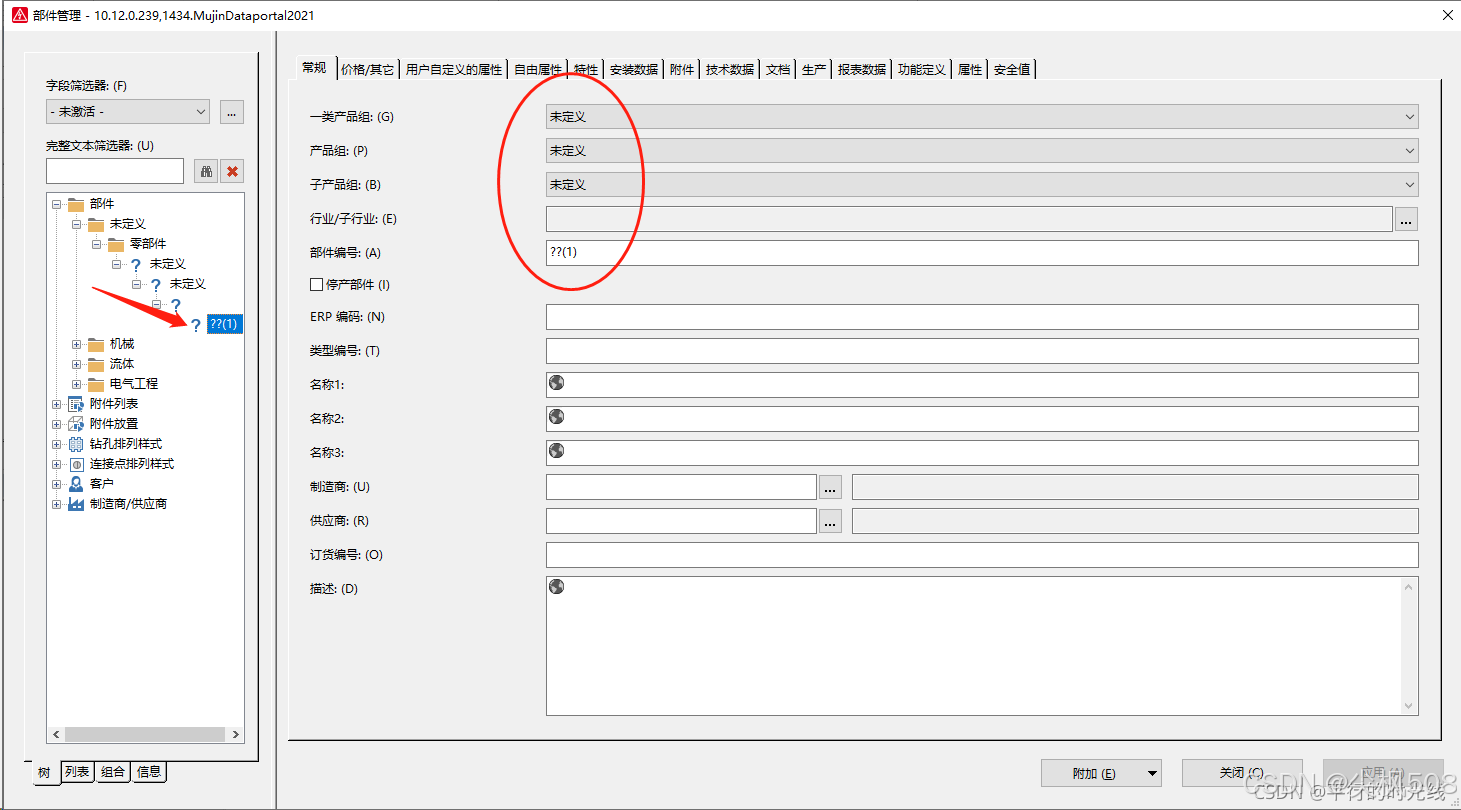

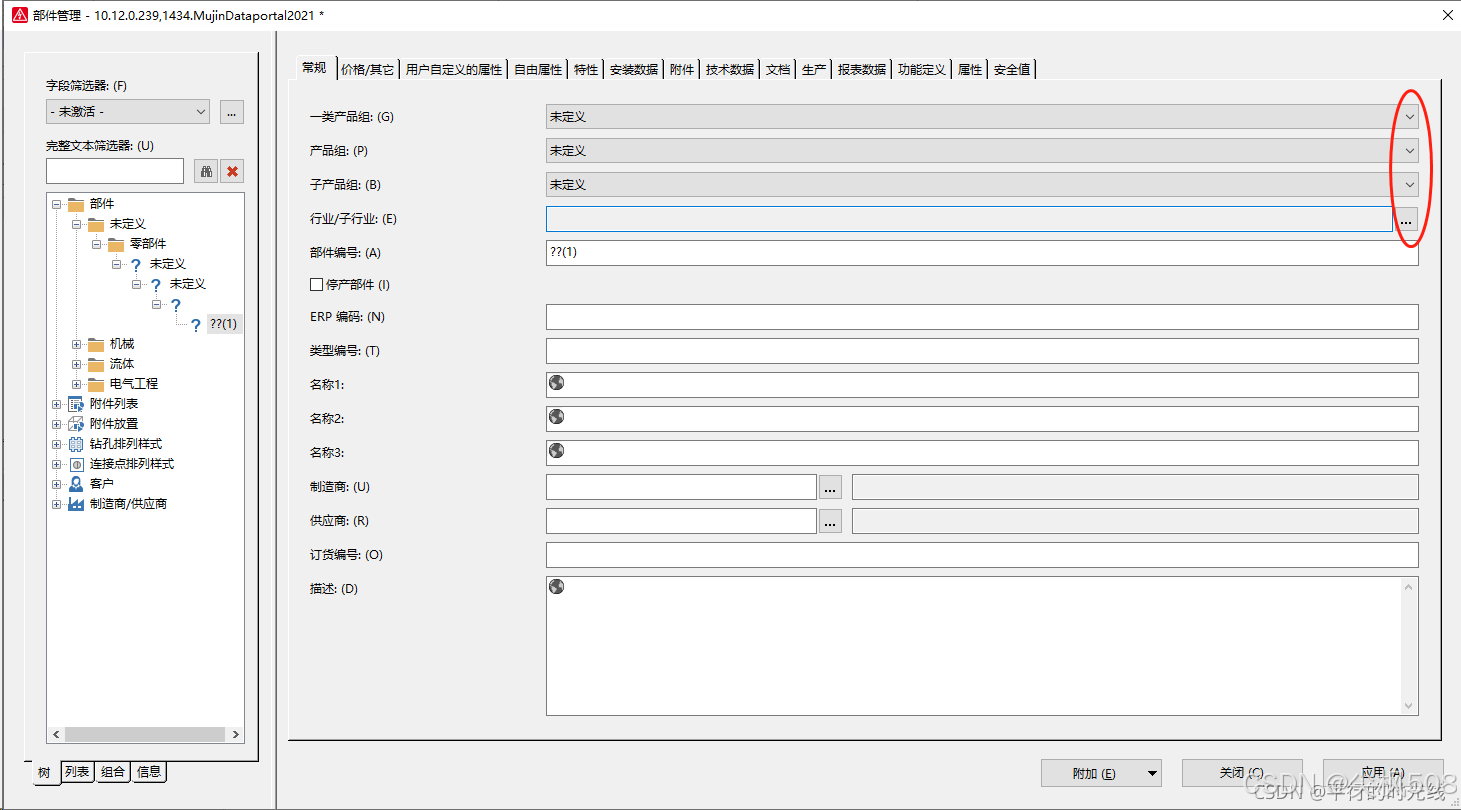

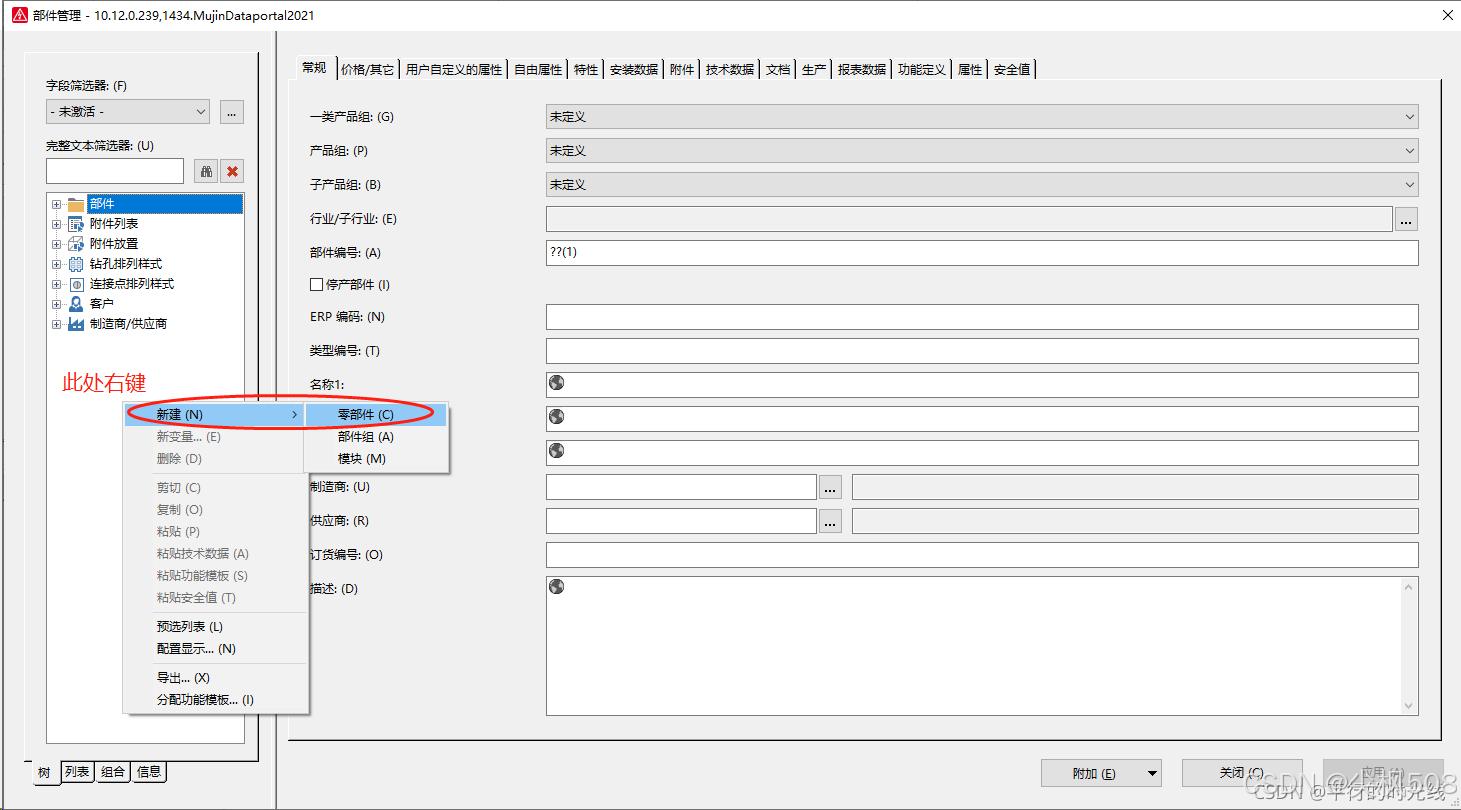

2、在部件管理的左侧菜单栏处右键，选择新建→零部件，此时会生成一个信息均为未定义的零部件；

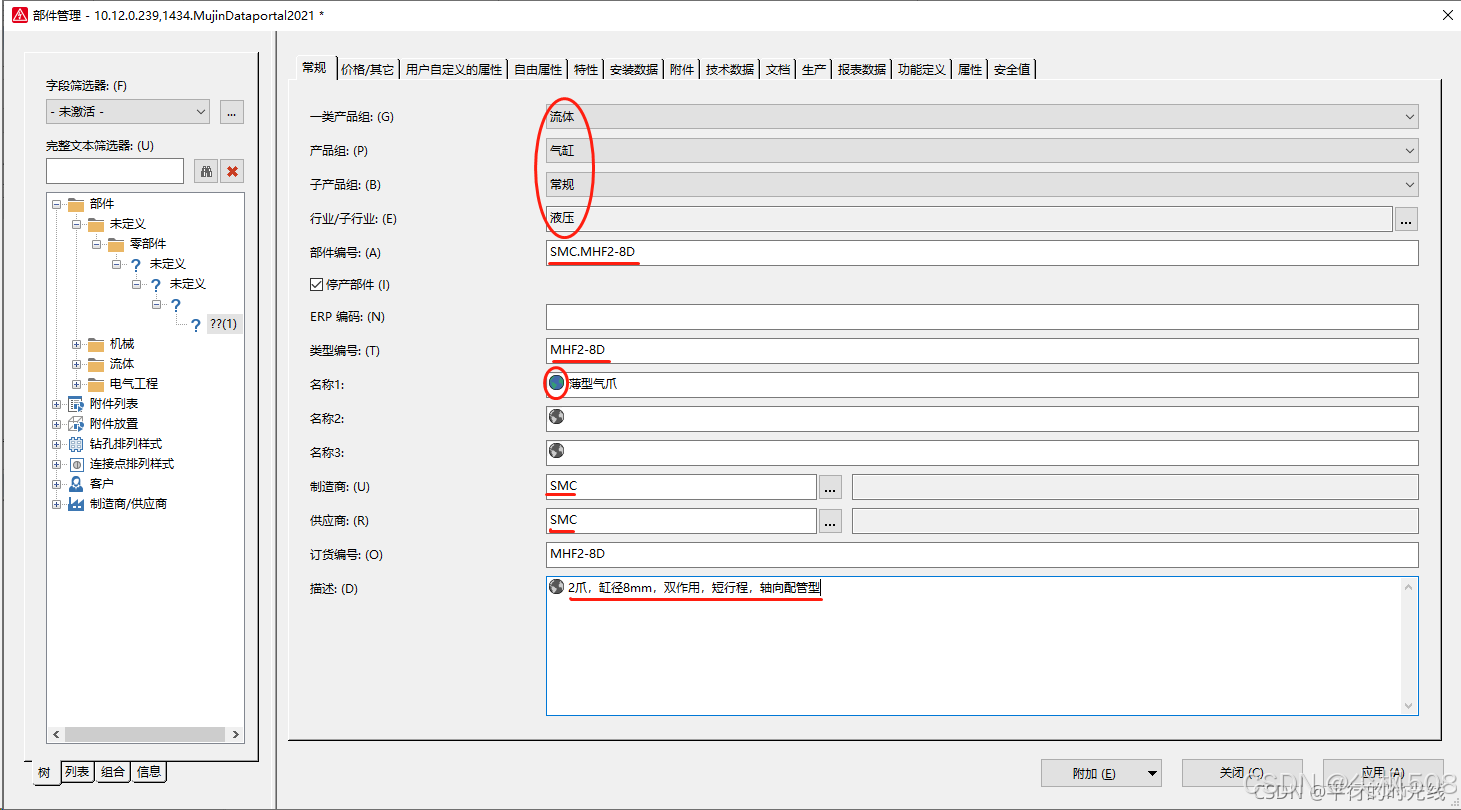

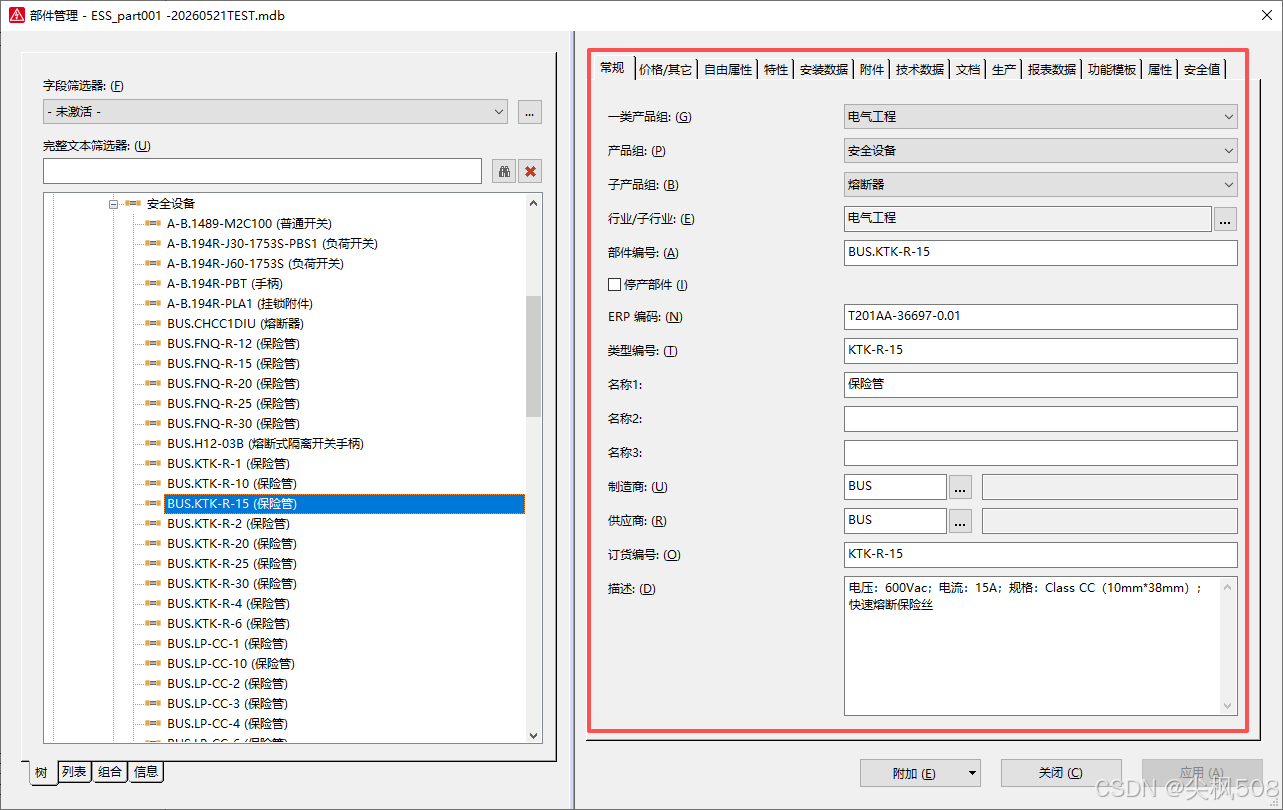

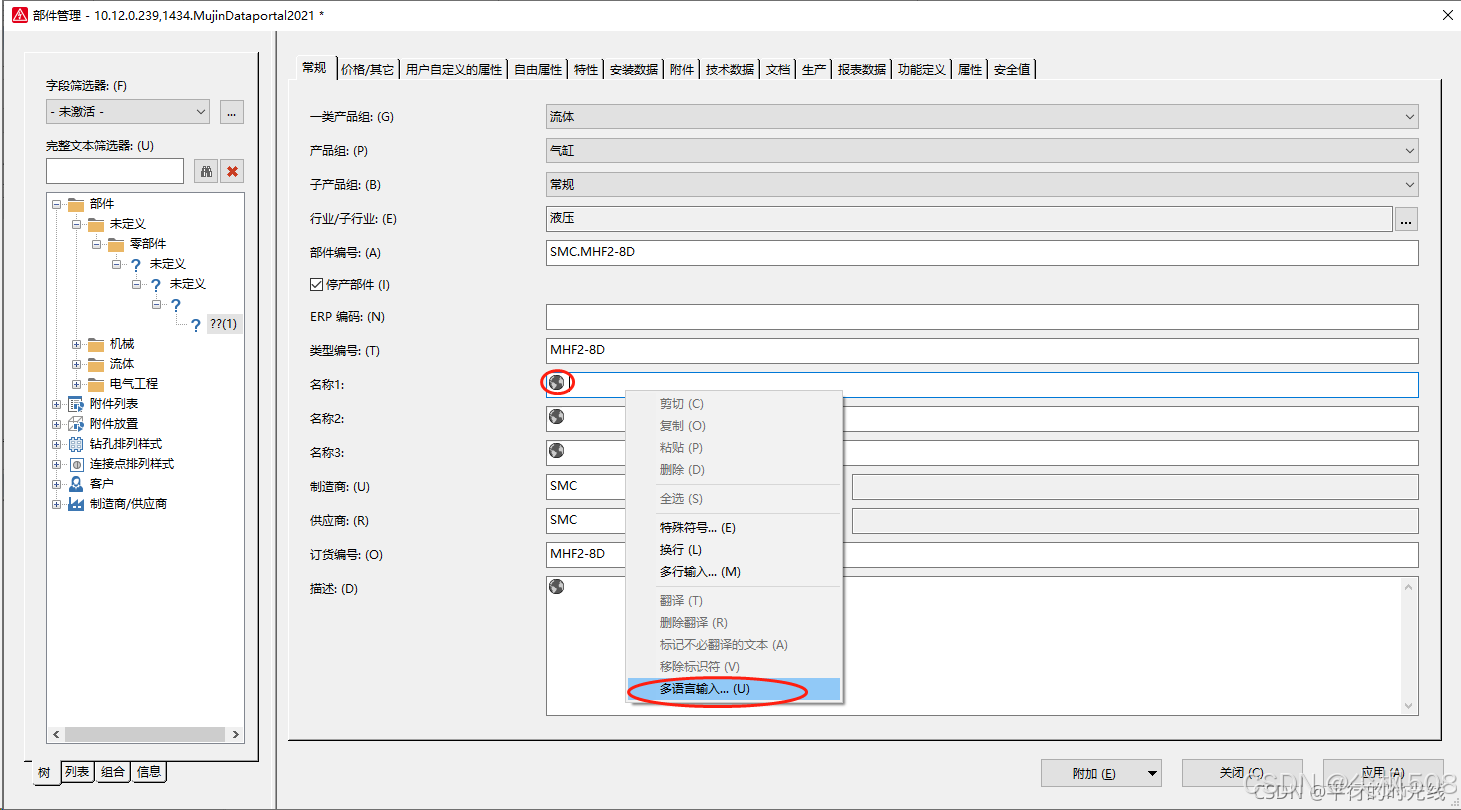

3、依次在一类 产品组、产品组、子产品组、行业/子行业选择相应属性，并填入余下所需要的信息，如图；
①部件编号是品牌.型号的形式；
②ERP号在采购后，可在供应链处查出；
③类型编号为产品型号；

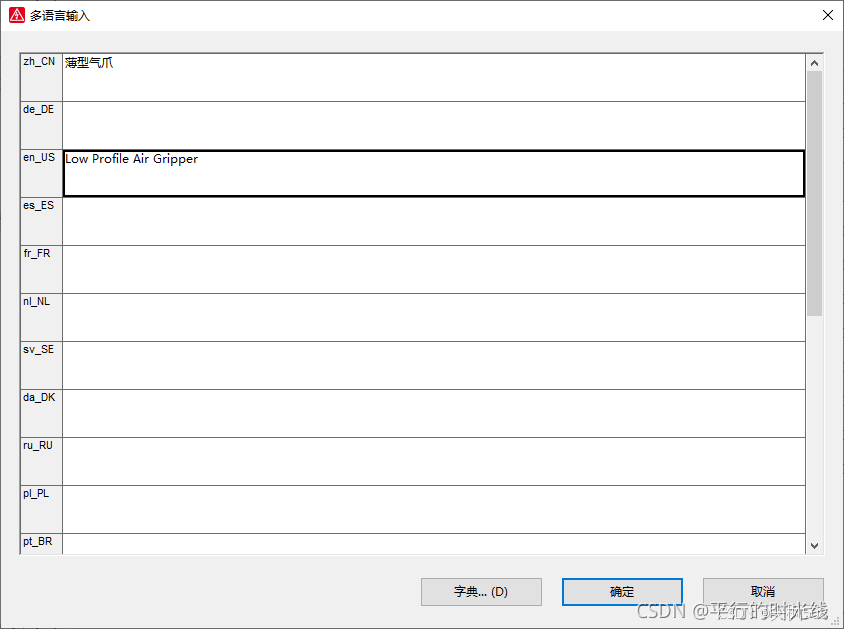

④名称1为产品的名称（建议以多语言输入，包含中英文）；
⑤制造商为产品品牌；
⑥供应商同制造商；
⑦订货编号为型号；
⑧描述为产品的相关主要参数简介；
- 样图如上

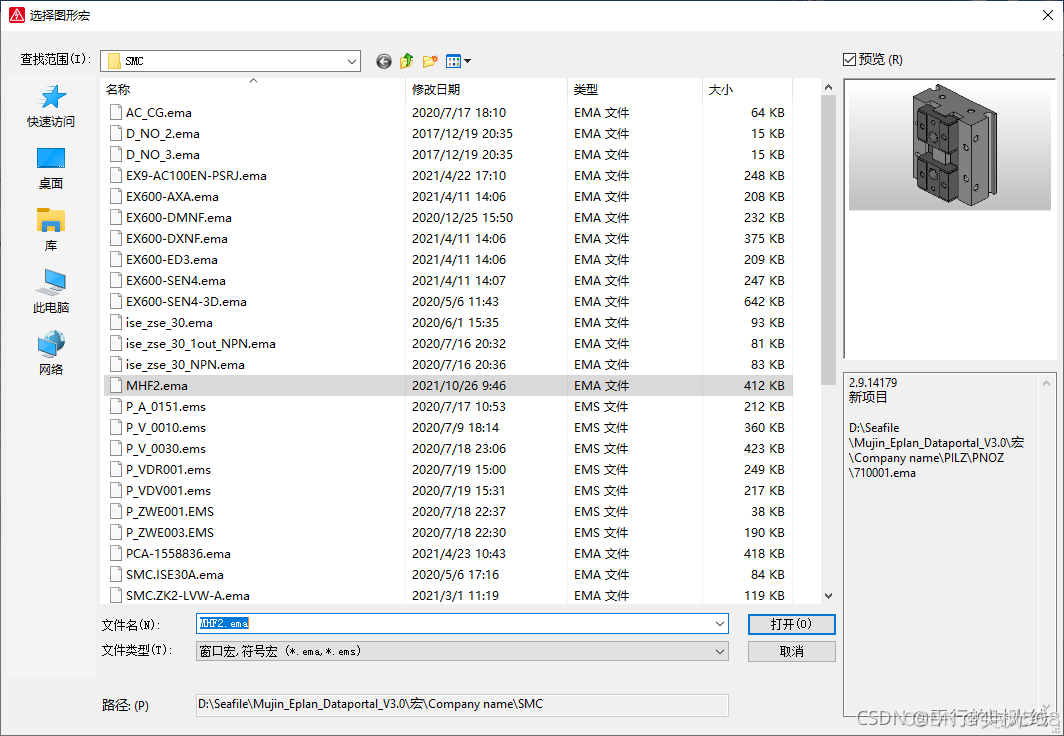

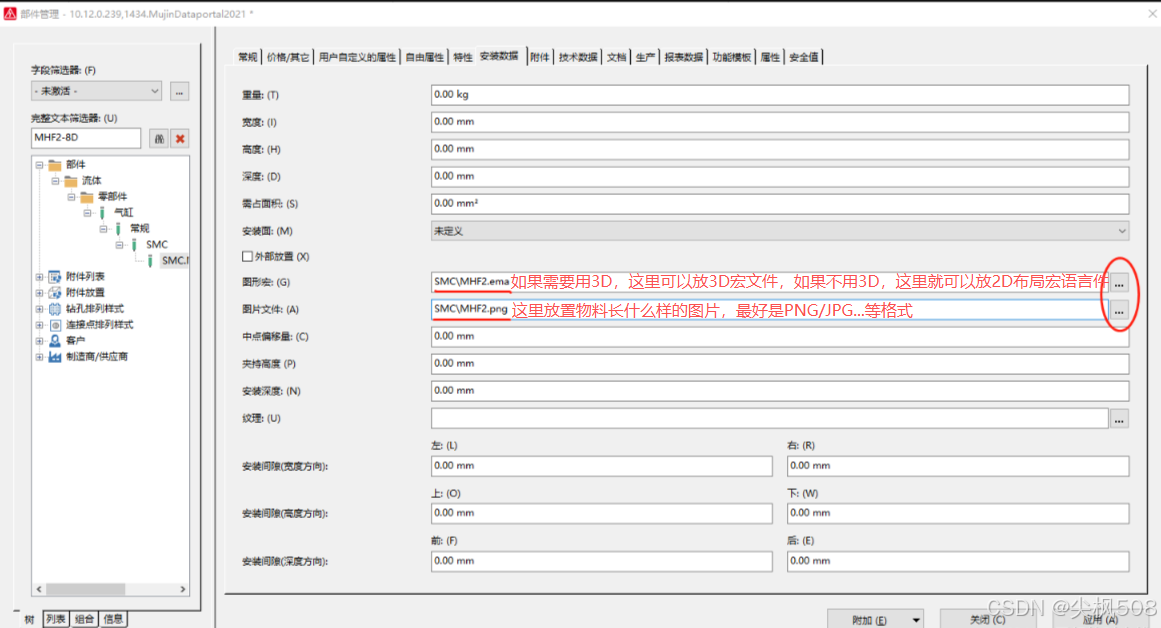

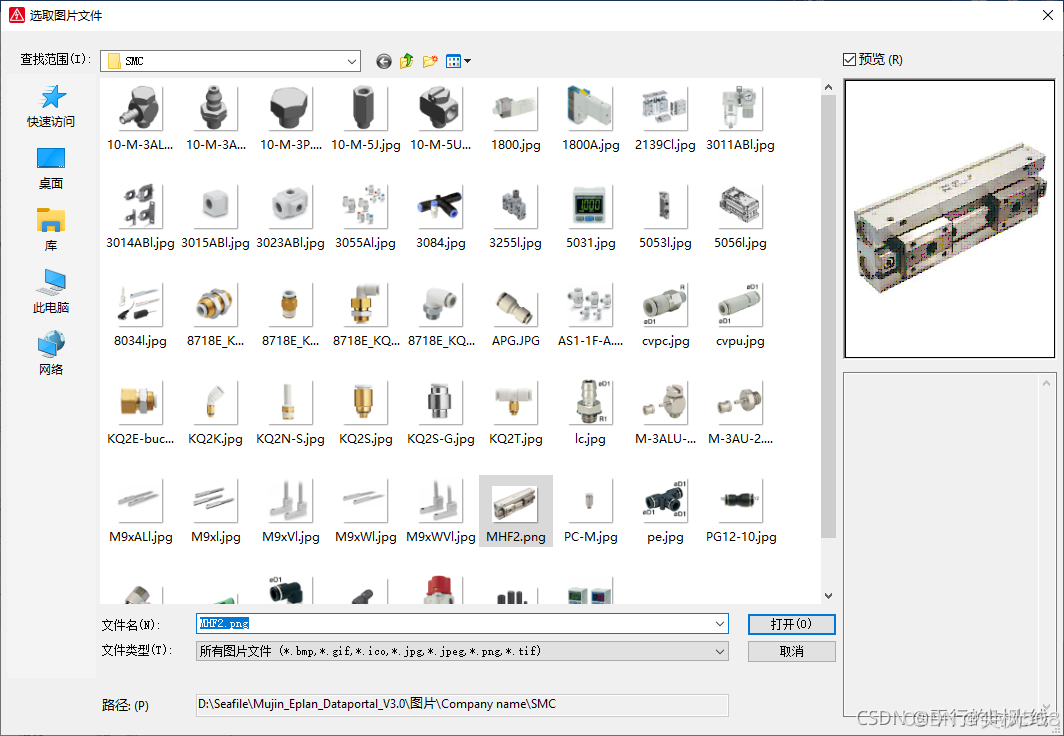

4、安装数据栏目中，图形宏 和图片文件需选取相应文件，如图；

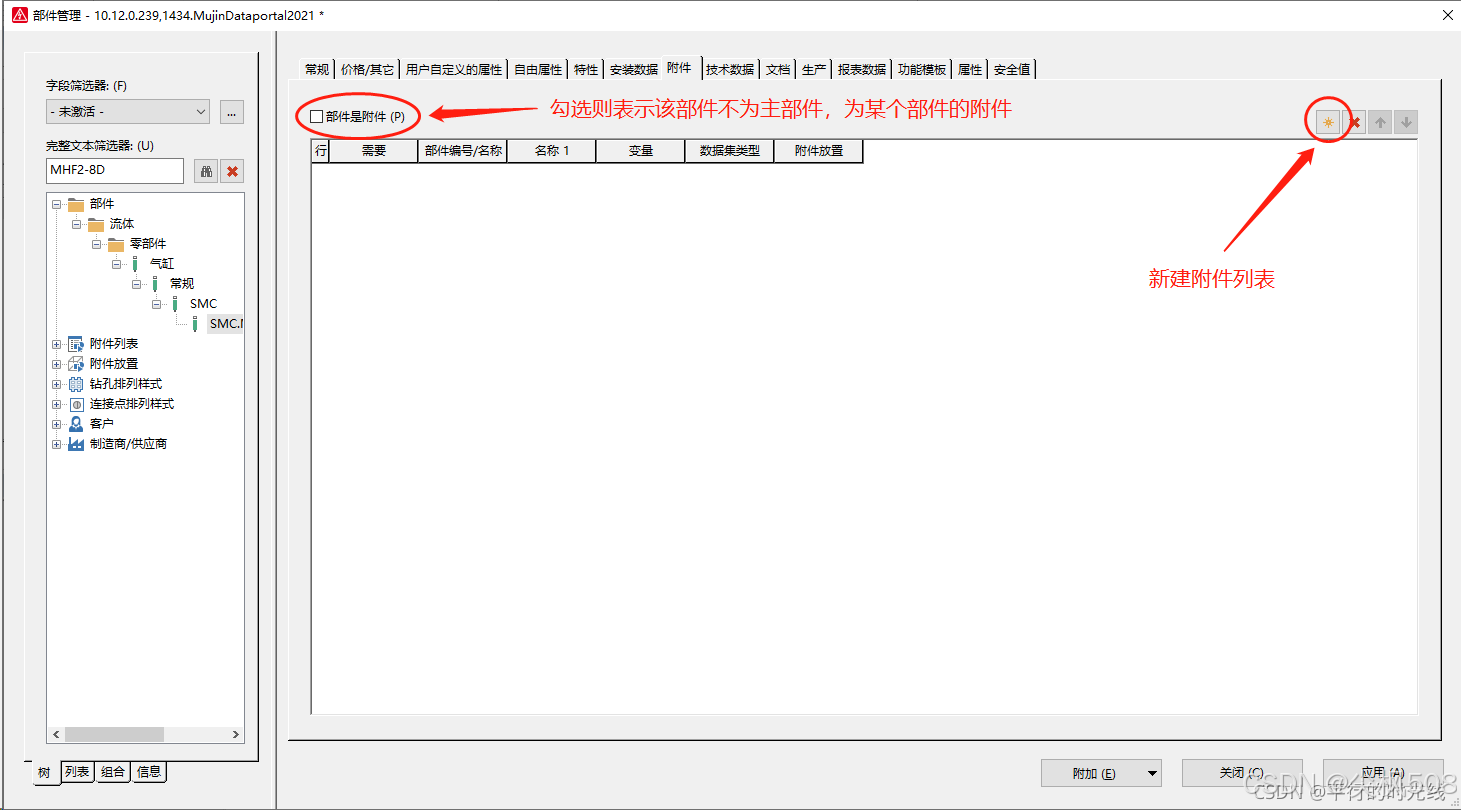

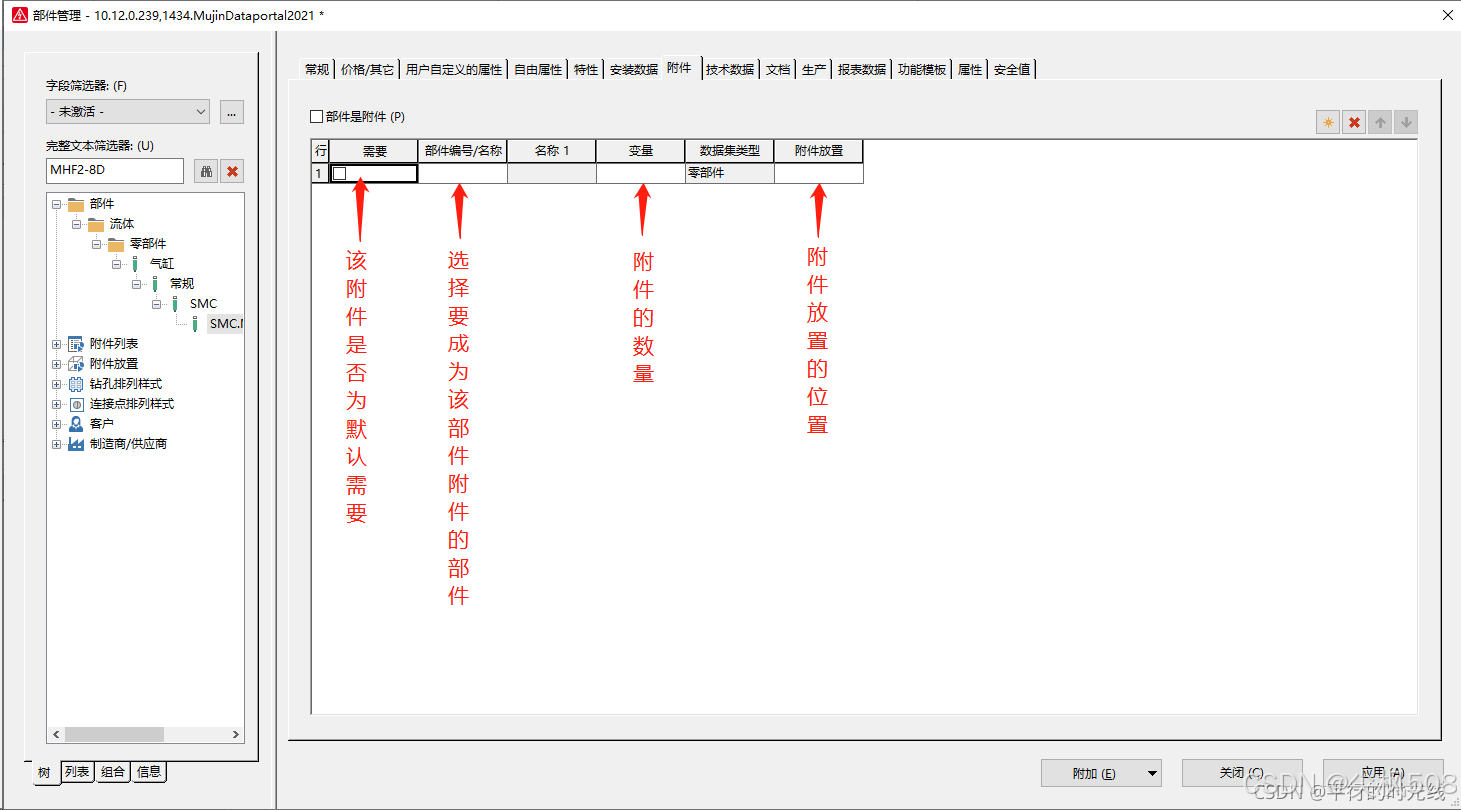

5、附件栏目选填；

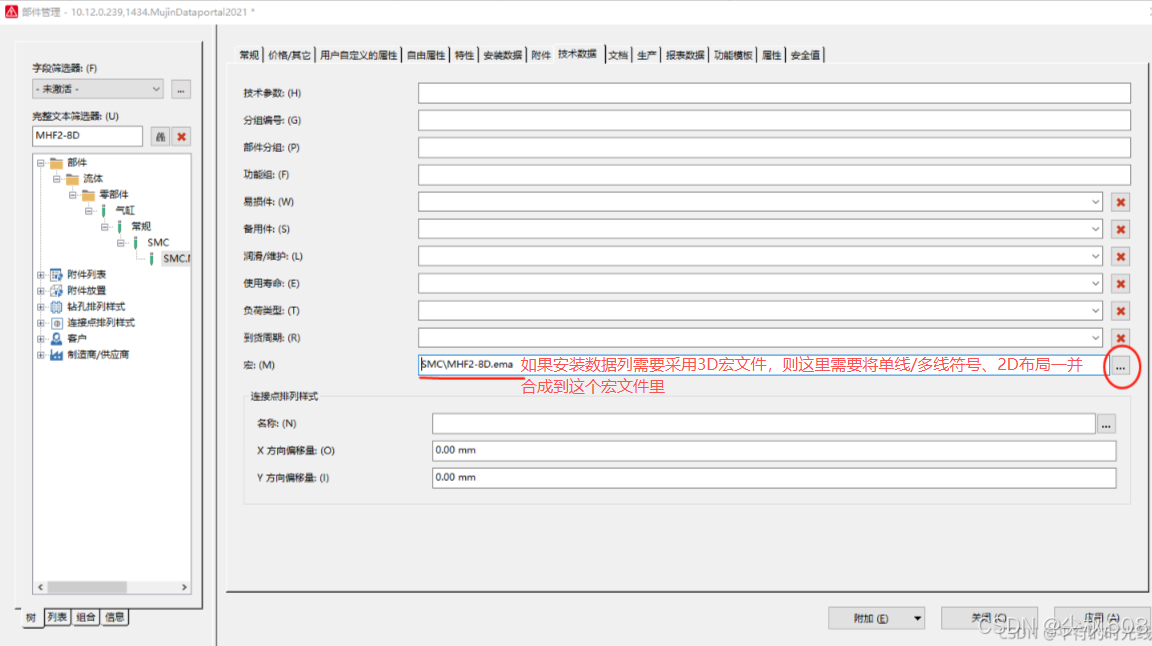

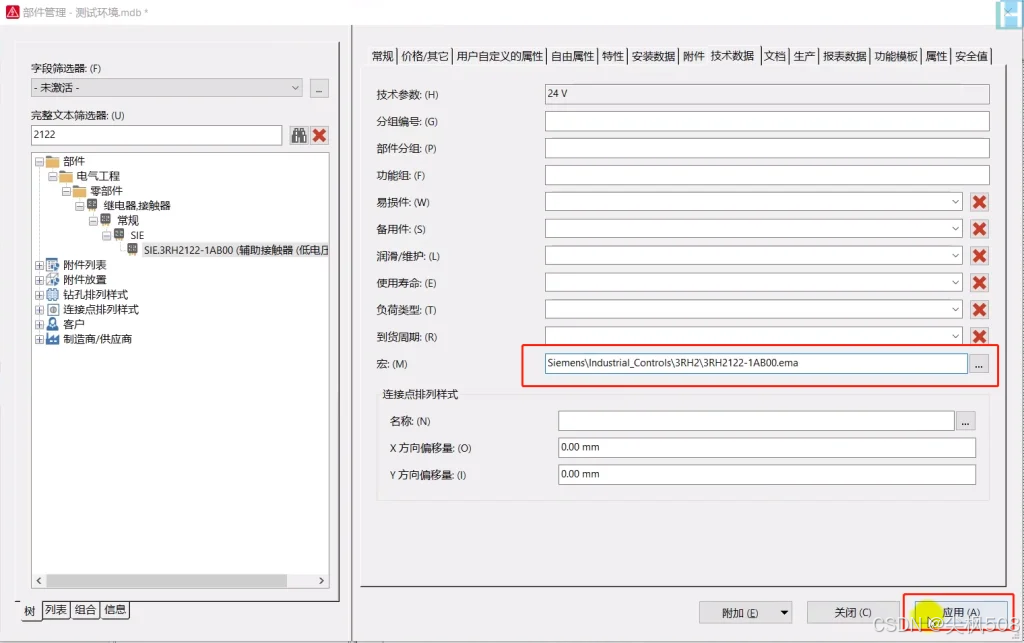

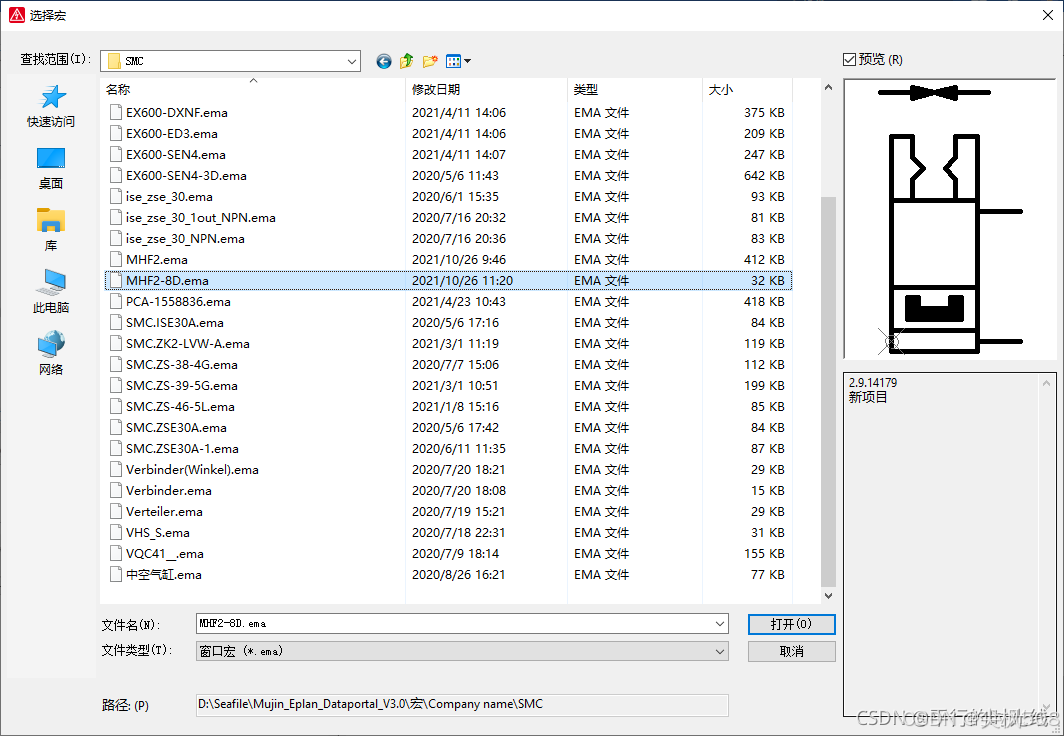

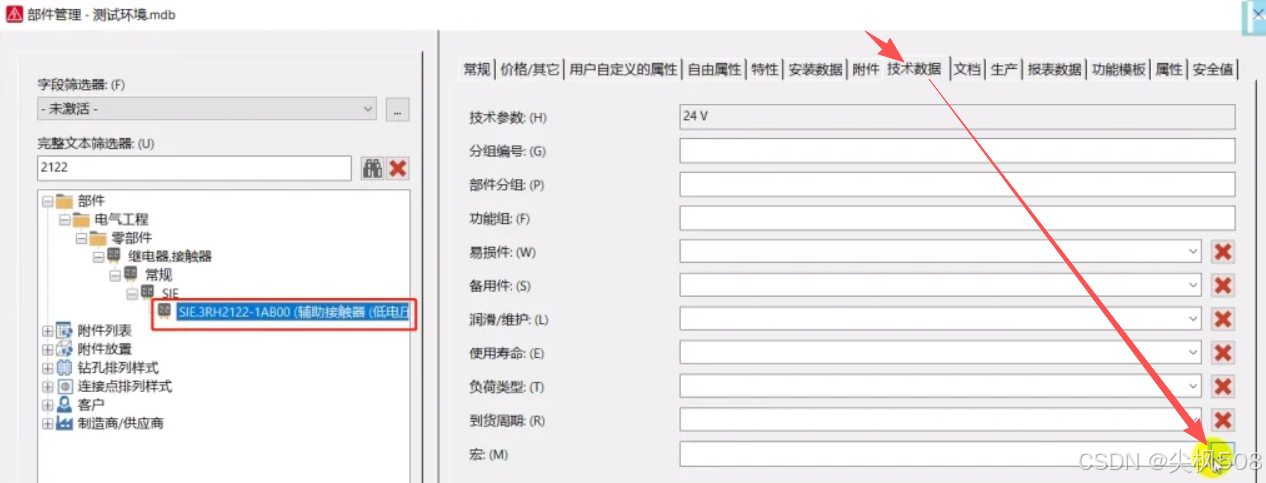

6、技术数据栏目中宏需选取相应的符号宏文件，如图；
如需将2D布局与符号合成到一个宏文件，请查看本文"多线图&安装版图，共用一个窗口EMA文件"章节

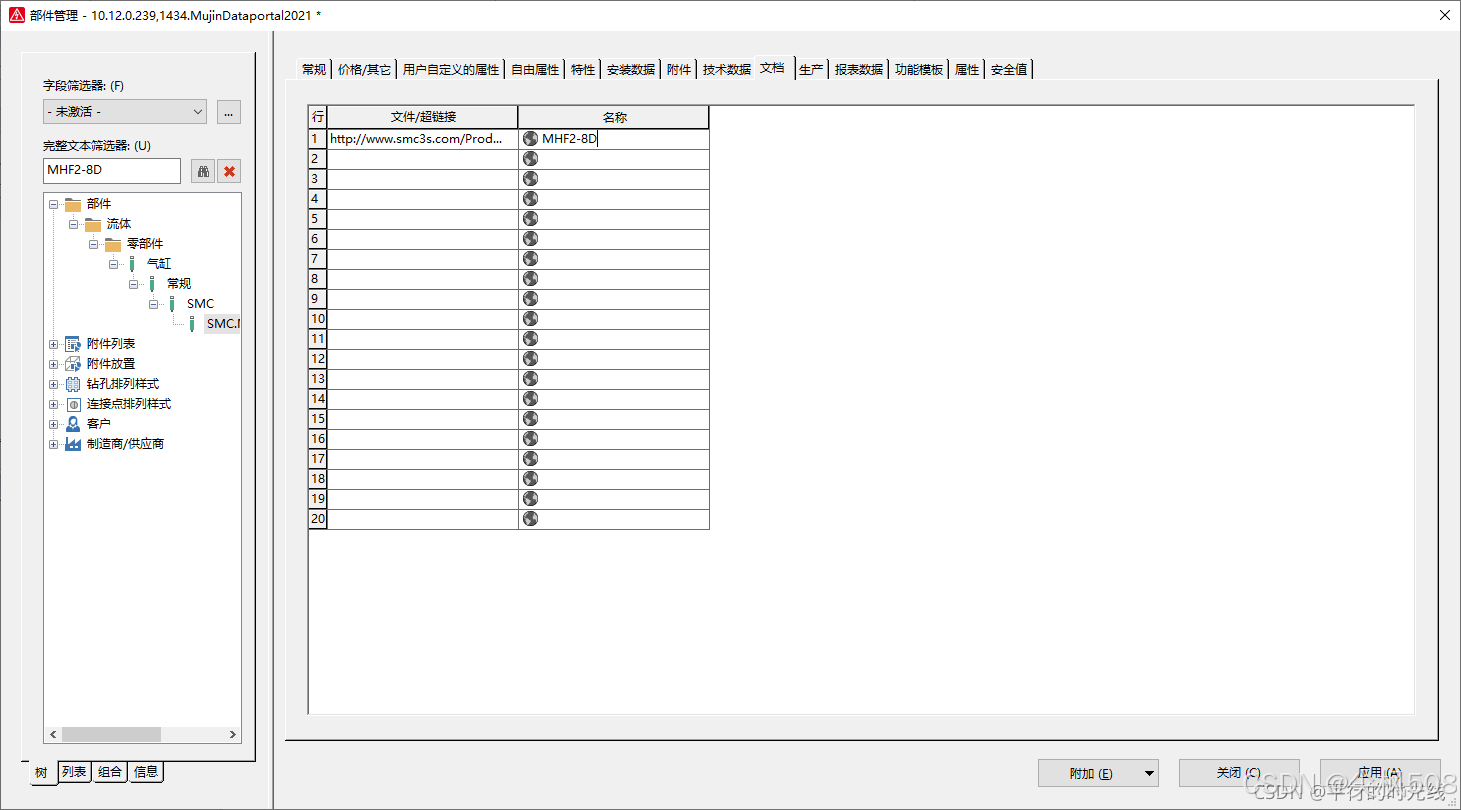

7、文档栏目选填；这里可以将物料Data Sheet，官网文档等链接放进来，查阅更方便

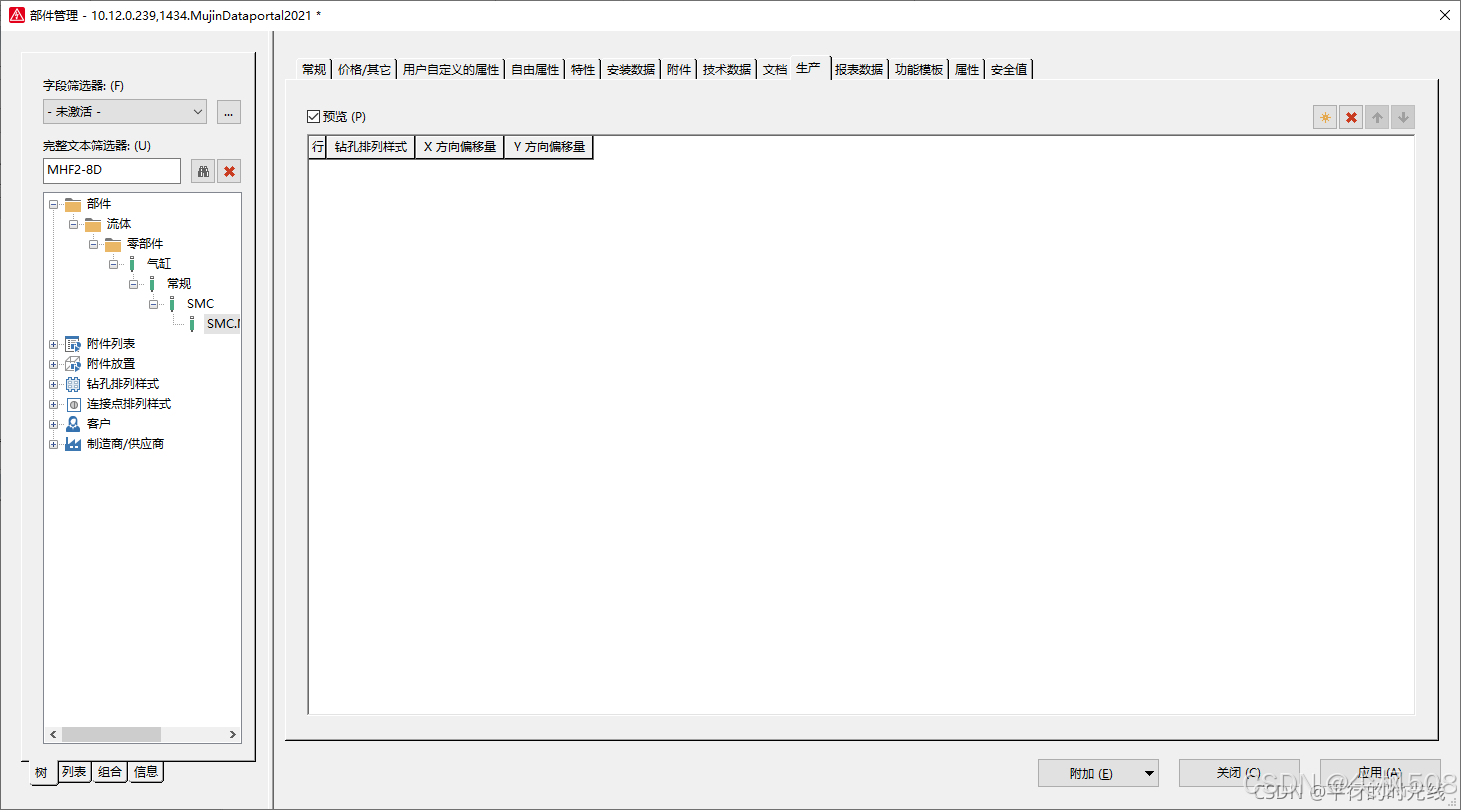

8、生产栏目选填（如需在安装板上钻孔安装，这填写）；

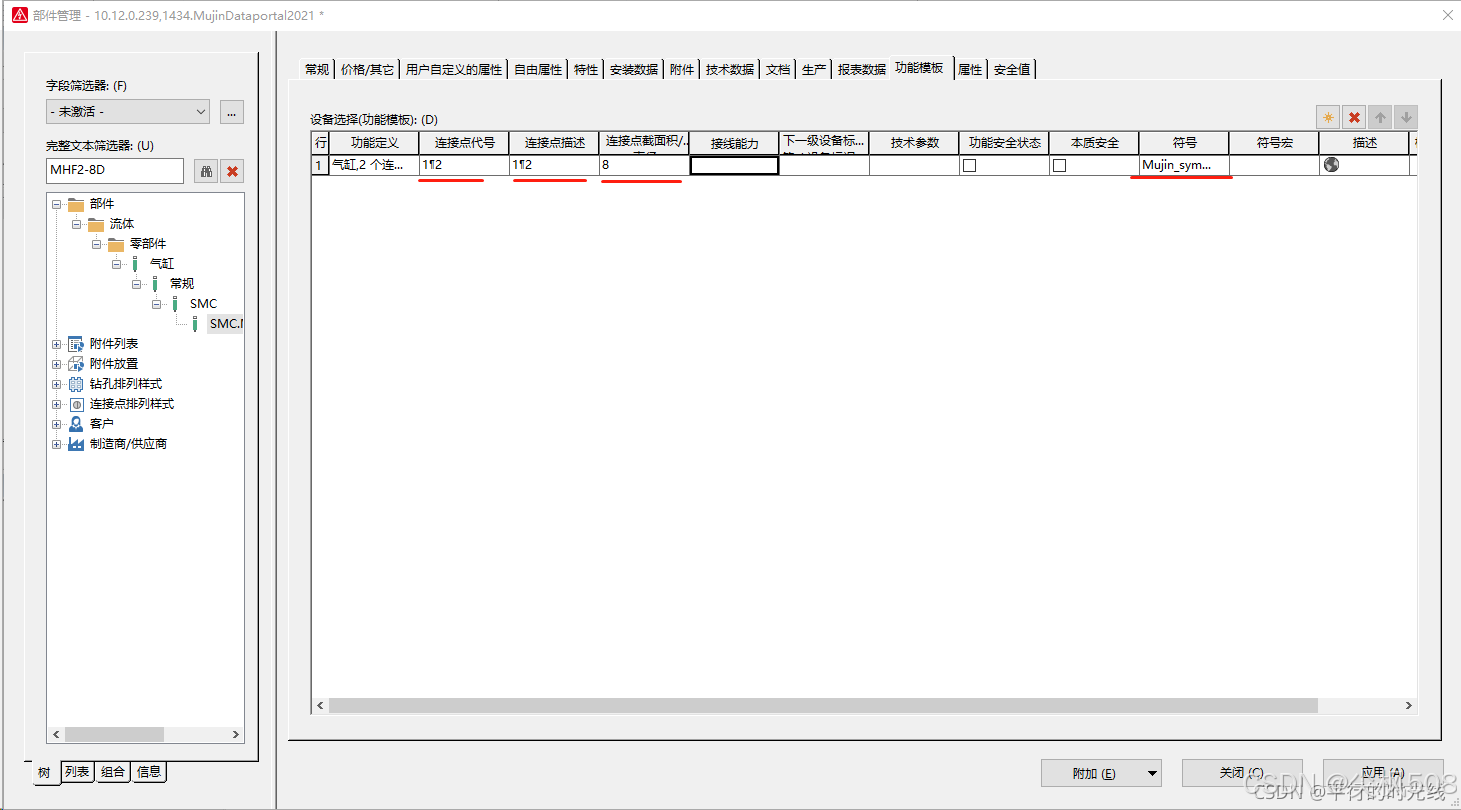

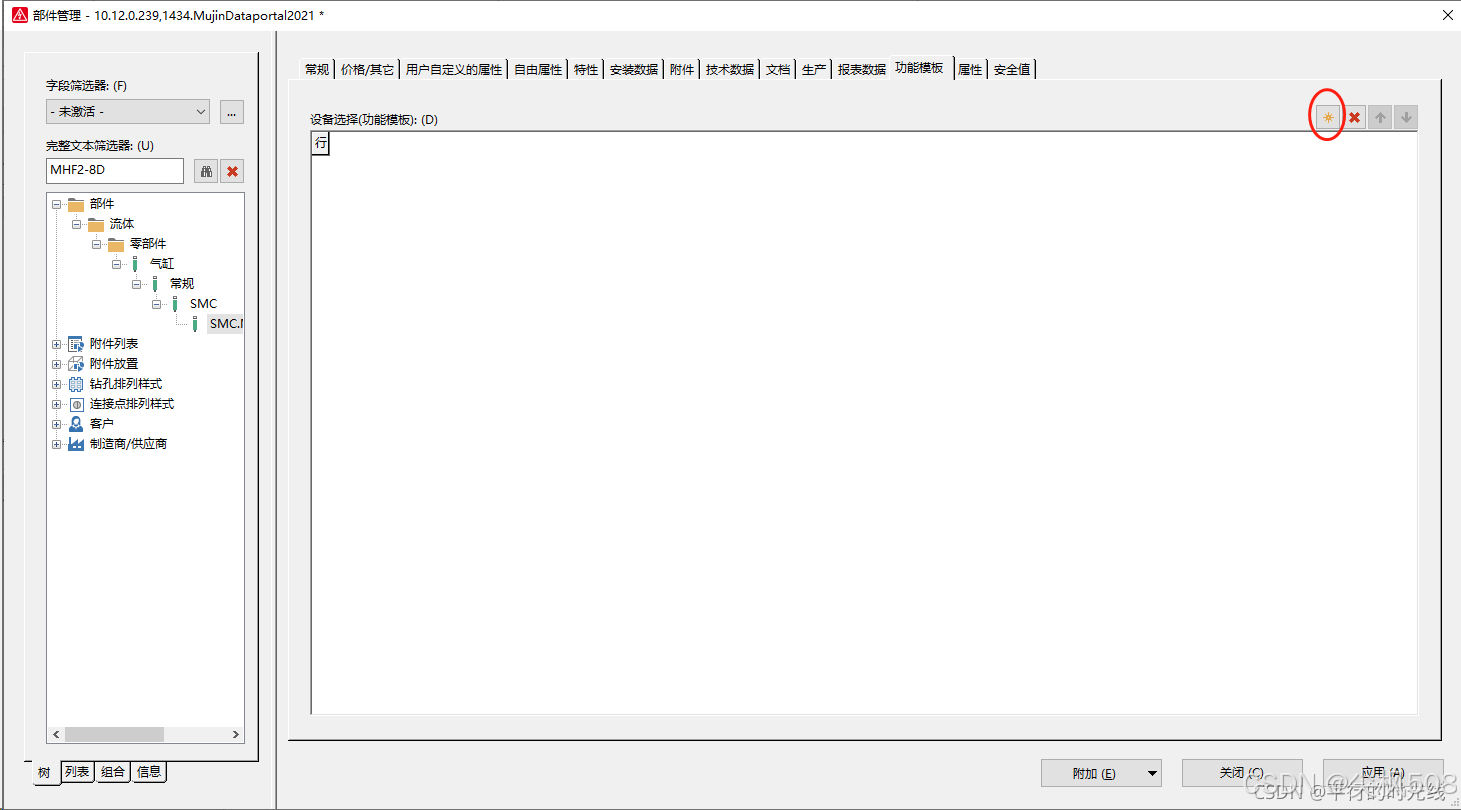

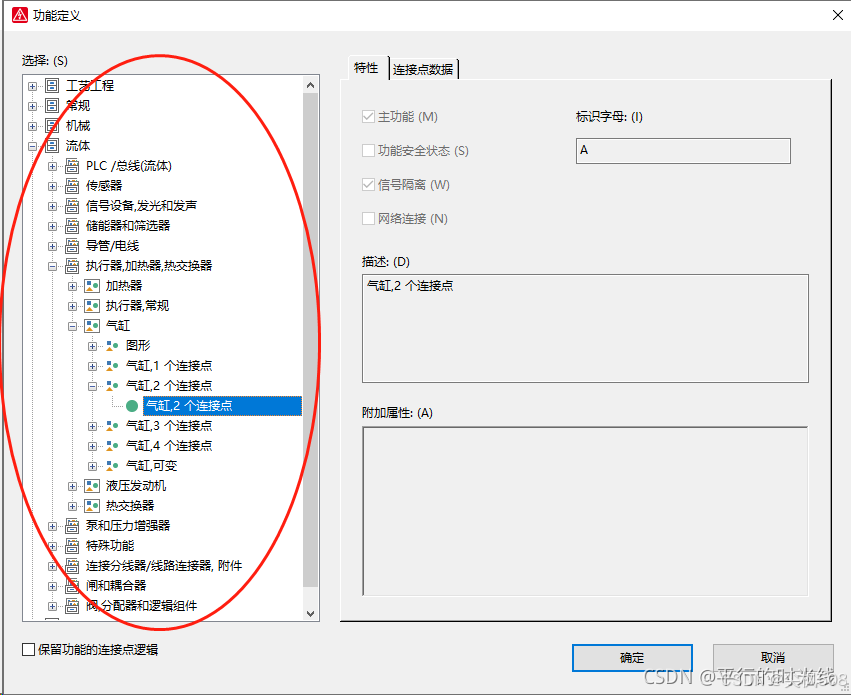

9.功能模板栏目是给部件标定默认功能；
- 点击应⽤-关闭，弹出数据同步窗⼝点击"是"，完成部件创建，修改也是在打开以上画面更改。
八、多线图&安装版图，共用一个窗口EMA文件

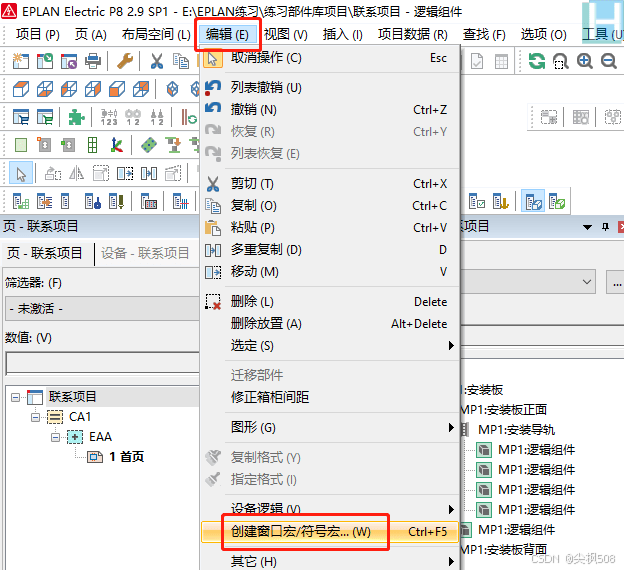

方法一：定义一个窗口宏：工作中常用到的场景是为部件添加窗口宏，例如PLC部件，常常需要在不同页类型中表现不同符号图形，常见的有总览页时一种图形、多线原理图时一种或多种、2D安装板布局时又是一种图形。这时你可以先将各符号图形画好，在分别定义成同一名称的不同变量，就可以让这些组合保存进同一宏文件内。操作方法是：框选待生成的图形，右键选择"创建窗口宏"或Ctrl+F5。

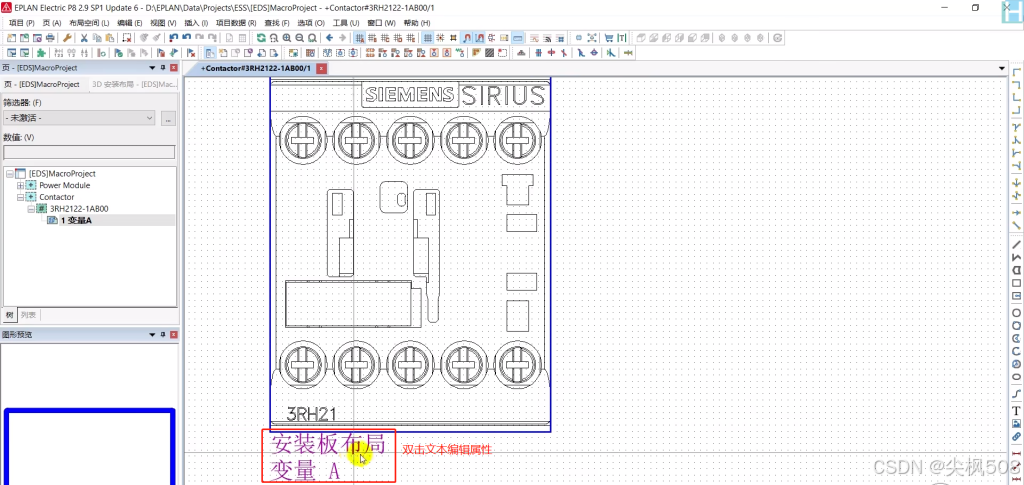

方法二：可以先将各符号图形和安装版图（插入DXF/DWG时选1:1）都在多线图画好，在分别定义成同一名称的不同宏变量，比如多线图宏边框选多线图，安装版图宏边框选多线图，但是宏名字定义成同一名称，就可以让这些组合保存进同一宏文件内。
