毫米波雷达LD2402串口调参

HLK-LD2402 厂家提供专用串口调参工具 （Windows 端），可可视化配置传感器的探测距离、灵敏度、检测阈值、串口波特率等核心参数，配置后掉电保存，适配出厂固件 / 厂家固件的 LD2402 模块。

一、前期准备

1. 必备硬件

HLK-LD2402 模块（出厂固件 / 厂家官方固件，非第三方固件）；
USB 转 TTL 模块 （CH340/PL2303/CP2102 均可，必须支持 3.3V 电平，禁止 5V）；
3-4 根杜邦线（公对公）；
Windows 电脑（厂家调参工具仅支持 Windows，Win7/10/11 均可）；
5V/1A 电源（可选，USB 转 TTL 供电不足时使用，优先推荐）。

2. 必备软件 & 资料

LD2402 厂家调参工具：官方名称为「HLK-LD2402-TOOL」，可从海凌科官网 / 厂家技术支持获取（工具为绿色版，无需安装，解压即可用）；
USB 转 TTL 驱动：根据模块型号安装（CH340/PL2303/CP2102 驱动，电脑管家 / 设备管理器可自动安装）；
核心前提：LD2402 模块未刷写第三方固件（否则工具无法识别，需恢复厂家固件）。

3. 核心注意事项

LD2402 为3.3V 纯电平设备，所有接线必须用 3.3V，接 5V 会直接烧毁模块，无法恢复；
串口通信必须交叉接线（TX-RX 互接） + 严格共地，否则工具无法识别模块；

二、硬件连接

电脑直连 LD2402（推荐，调参最稳定）

直接用 USB 转 TTL 模块连接电脑和 LD2402，独立供电，无其他设备干扰，是调参的首选方式。

接线规则（3.3V 电平 + 交叉接线 + 共地）

|-------------------|--------------------|----------------------|
| HLK-LD2402 引脚 | USB 转 TTL 模块引脚 | 强制要求 |
| VCC | 3.3V | 必须 3.3V，禁止 5V |
| GND | GND | 严格共地，缺一不可 |
| TX | RX | 交叉接线，模块 TX 接转 TTL RX |
| RX | TX | 交叉接线，模块 RX 接转 TTL TX |

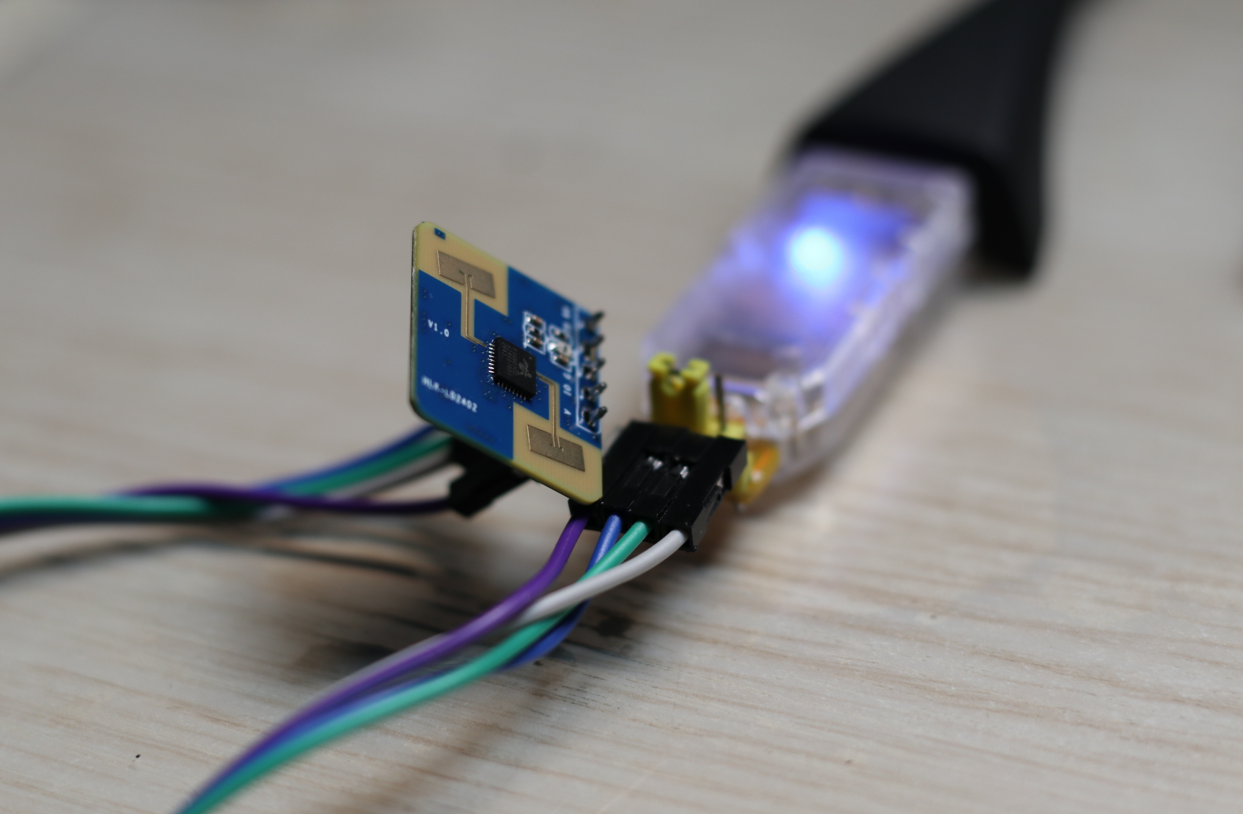

物理接线步骤

杜邦线连接上述引脚，确保接线牢固（无虚接、反接）；
将 USB 转 TTL 模块插入电脑 USB 口，此时 LD2402 通电（模块指示灯会闪烁，为正常工作状态）；
电脑端打开「设备管理器」→「端口（COM 和 LPT）」，查看 USB 转 TTL 的串口号（如 COM3、COM4、COM7，后续工具需选择此串口号）。

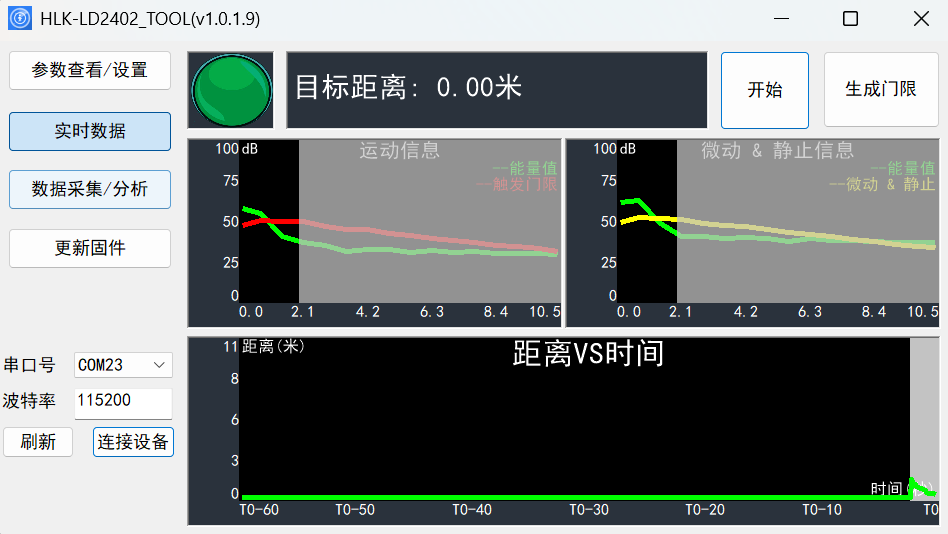

三、厂家调参工具基础配置

解压厂家调参工具「HLK-LD2402-TOOL」，双击运行可执行文件（如LD2402_Tool.exe），工具界面为中文可视化，无需额外设置；
工具顶部找到串口配置区域，按以下参数严格设置（与 LD2402 出厂默认匹配）：
点击配置区域的 **「打开串口」** 按钮，按钮变为「关闭串口」且无报错提示，说明串口连接成功；若提示「打开失败」，按文末「常见问题排查」处理。

|---------|-----------------|---------------------------|
| 配置项 | 出厂默认值 | 强制要求 |
| 串口号 | 设备管理器中查看的 COM 口 | 必须与实际一致（如 COM3/COM5） |
| 波特率 | 115200 | LD2402 出厂固定，未修改过则选 115200 |
| 数据位 | 8 | 固定 8，不可改 |
| 停止位 | 1 | 固定 1，不可改 |
| 校验位 | 无 | 固定无，不可改 |

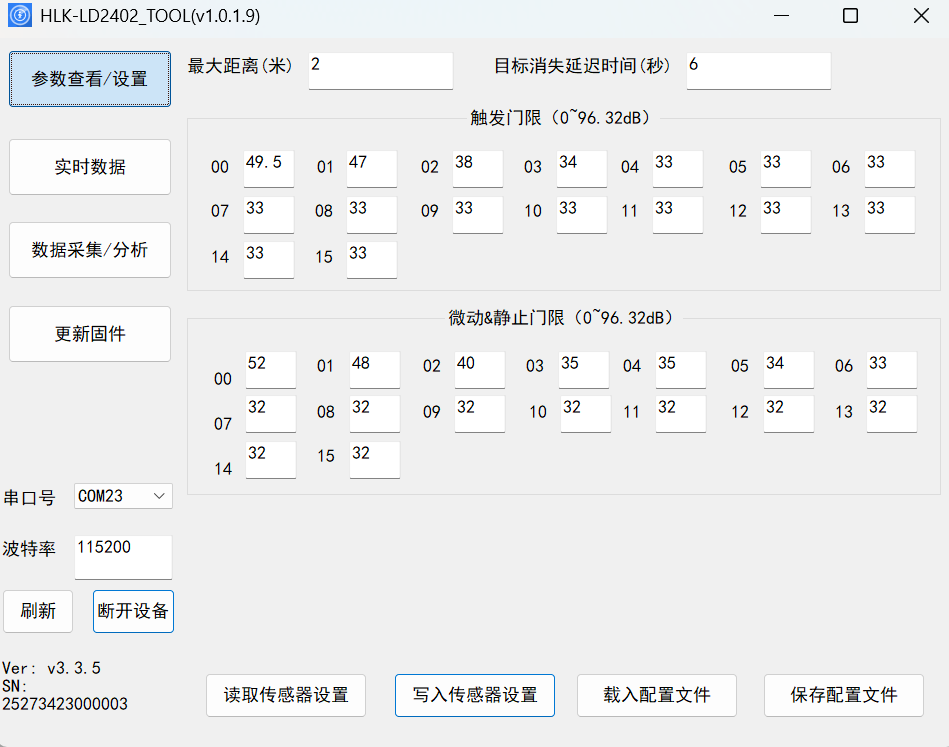

四、核心传感器参数配置

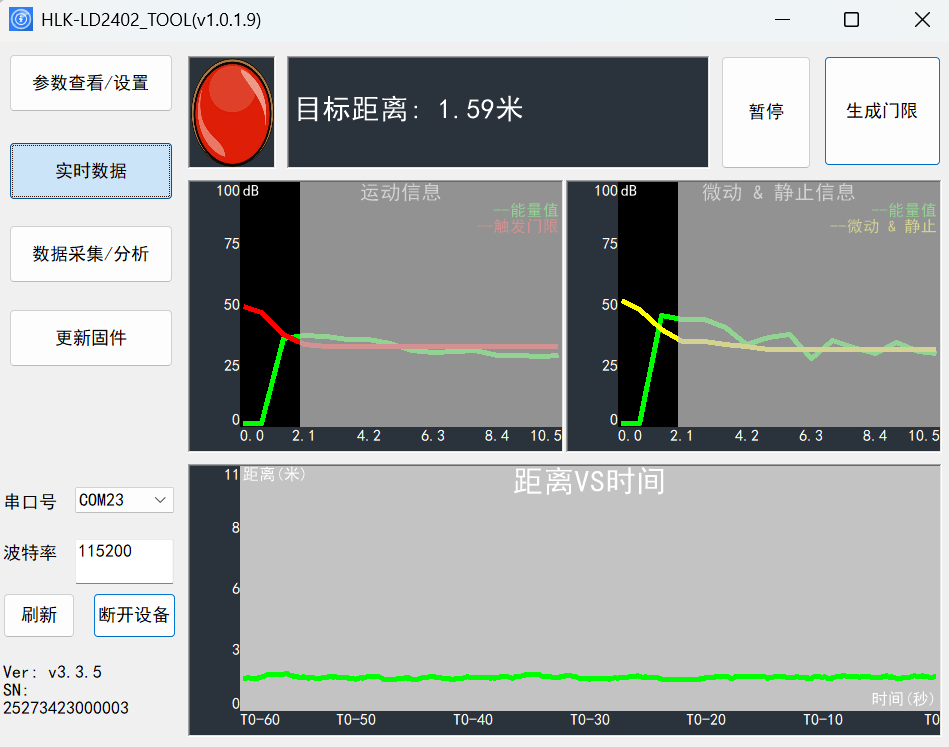

串口打开成功后，工具会自动读取 LD2402 当前所有参数 （显示在界面对应位置），此时可按需修改核心参数，所有参数均支持实时预览 ，修改后需点击保存才会生效。以下是 LD2402 最常用的核心可配置参数（厂家工具中对应的选项 + 配置建议）：

1. 探测距离相关（最常用，按需设置最大探测范围）

工具选项：「最大探测距离」/「探测量程」（部分版本显示为「检测距离上限」）；
出厂默认：800cm（8 米，LD2402 标称最大量程）；
配置建议：根据实际使用场景缩小，如室内使用设为 200cm（2 米）、500cm（5 米），缩小量程可提升近距离检测灵敏度，减少误触发；
取值范围：50cm ~ 800cm（步长 10cm，不可超出）。

2. 灵敏度相关（分「人体灵敏度」/「物体灵敏度」，精准防误触）

LD2402 支持人体 / 物体分开调灵敏度，这是核心优势，灵敏度值越大，检测越灵敏（越容易识别微弱移动），值越小则越迟钝（抗干扰越强）。

工具选项：「人体灵敏度」「物体灵敏度」（部分版本显示为「移动检测灵敏度」）；
出厂默认：均为80（中等灵敏度，适合大部分场景）；
配置建议：

- 仅检测人体：将「人体灵敏度」设为 70-90，「物体灵敏度」设为 0-20（屏蔽物体干扰，如窗帘、风扇晃动）；
- 同时检测人体 + 物体：两者均设为 60-80；
- 抗干扰需求高（如多风、有小物体晃动）：适当降低对应灵敏度（如人体灵敏度 60-70）；

取值范围：0 ~ 100（步长 1，0 为完全屏蔽检测）。

3. 检测阈值相关（静止 / 移动检测，适配静态人体）

工具选项：「移动检测阈值」「静止检测阈值」；
出厂默认：移动阈值 20，静止阈值 30；
核心作用：阈值越小，越容易检测到缓慢移动 / 静态人体（如静坐、缓慢走动）；阈值越大，仅检测快速移动目标；
配置建议：室内人体检测设为「移动 15-20，静止 25-30」，兼顾静态 / 移动人体识别。

4. 串口参数配置（修改后需同步更新程序，谨慎修改）

工具选项：「串口波特率」（部分版本在「高级配置」中）；
出厂默认：115200（与你之前的 ESP32S3 程序匹配）；
可修改值：2400、4800、9600、19200、38400、57600、115200、256000；
⚠️ 重要提醒 ：若修改波特率，必须同步更新 ESP32S3 程序中的 LD2402_BAUD 宏定义，否则后续程序无法读取模块数据。

5. 其他实用参数

检测刷新频率：出厂默认 10Hz（每秒检测 10 次），可设为 5Hz/20Hz，频率越高检测越实时，功耗略高；
休眠使能 / 唤醒阈值：开启休眠后，模块无目标时进入低功耗，检测到目标自动唤醒，适合电池供电场景；
数据输出格式：出厂默认「普通模式」（OFF/distance：XX），可改为「十六进制模式」（适合自定义程序解析）。

五、参数保存与生效

所有参数修改完成后，不要关闭串口 / 工具，在工具界面找到 **「保存参数」/「写入模块」/「配置生效」** 按钮（不同版本名称略有差异，核心为 "保存"）；
点击保存按钮，工具会提示 **「参数保存成功」/「写入模块成功」，此时修改的参数已 写入 LD2402 的 Flash**，掉电后不会丢失（永久生效）；
可选操作：点击工具的 **「读取参数」** 按钮，验证工具读取的参数是否为你修改后的数值，确保保存无误；
调参完成后，点击 **「关闭串口」**，再断开硬件连接（避免热拔插损坏模块）。

六、调参后 ESP32S3 程序的同步修改

若你在调参时仅修改了探测距离、灵敏度、阈值 等传感器参数，无需修改 ESP32S3 的 LD2402 读取程序，直接烧录原有程序即可正常工作；

若你修改了 LD2402 的串口波特率 （如从 115200 改为 256000），需同步修改 ESP32S3 程序中的LD2402_BAUD 宏定义，与模块波特率保持一致，示例：

复制代码

// 原出厂波特率
#define LD2402_BAUD 115200
// 若修改为256000，同步改为
#define LD2402_BAUD 256000

七、调参工具常见问题排查

1. 工具提示「串口打开失败」

串口号选择错误：重新在「设备管理器」查看 USB 转 TTL/ESP32S3 的实际串口号，工具中选择一致；
USB 转 TTL 未接好：重新插拔 USB 转 TTL，检查杜邦线是否虚接，重启工具；
串口被占用：关闭其他占用该 COM 口的软件（如 Arduino 串口监视器、其他串口助手），再尝试打开；
驱动未安装：USB 转 TTL/ESP32S3 的驱动未安装成功，设备管理器中显示黄色感叹号，重新安装驱动。

2. 串口打开成功，但工具无法读取 LD2402 参数

接线反接：LD2402 的 TX/RX 与 USB 转 TTL/ESP32S3 接反，重新交叉接线（TX-RX、RX-TX）；
未共地：LD2402 与 USB 转 TTL/ESP32S3 的 GND 未连接，严格接 GND（共地是串口通信的基础）；
电平错误：USB 转 TTL 调为 5V 电平，立即改为 3.3V，否则可能已烧毁 LD2402；
模块固件异常：LD2402 刷写了第三方固件，厂家工具无法识别，需恢复厂家官方固件（联系海凌科技术支持获取固件 + 烧录方法）。

3. 参数修改后保存失败，或掉电后恢复出厂值

保存步骤遗漏：仅修改了工具界面参数，未点击「保存参数 / 写入模块」按钮，重新点击保存；
模块供电不足：调参时模块电压波动，导致 Flash 写入失败，更换独立 3.3V 电源给 LD2402 供电（避免 USB 转 TTL/ESP32S3 供电）；
模块硬件故障：极少数情况为 LD2402 Flash 损坏，更换模块测试。

4. 调参后 ESP32S3 程序无法读取 LD2402 数据

波特率不匹配：调参时修改了模块波特率，未同步更新 ESP32S3 程序中的 LD2402_BAUD 宏定义，重新匹配波特率；
透传程序问题（方式 2 调参）：ESP32S3 的透传程序烧录错误，重新烧录透传程序，确保 UART2 引脚为 GPIO17/TX、GPIO18/RX；
硬件接线松动：调参后杜邦线被碰松，重新检查接线（重点是 GPIO18-RX 与 LD2402 TX 的连接）。
