在汽车车窗升降器、电动尾门驱动器、座椅调节器等产品的生产中，驱动机构总成的装配涉及滚轮压装、涂油、铆接、密封圈安装、拉线装配、阻值测试等多道工序。全自动线投资大、换型复杂，而纯人工线质量不稳定、效率低。半自动人工站是一种平衡投资与效率的实用方案：关键精密工位由设备完成，辅助工位由人工操作，从而实现"机器保证精度，人工发挥柔性"。
SNK施努卡针对驱动机构总成的工艺特点，设计了一套半自动装配线，涵盖从滚轮压装到总成检测、装箱的全流程。本文将介绍该产线的工位布局、核心技术点及实际应用效果，供您参考。
说明：本文数据来源于项目统计，实际效果因产品规格、操作水平等略有差异。
驱动机构总成装配的常见难点
|------|--------------|------------------|
| 工位类型 | 典型工序 | 常见问题 |
| 压装类 | 滚轮压装、钢套压装 | 压装力不稳定，导致滚轮卡滞或松动 |
| 涂油类 | 卷丝轮/导向轮涂油 | 涂油量不均，影响润滑效果 |
| 铆接类 | 拉线盖板铆接 | 铆接点开裂或不到位 |
| 密封类 | 密封圈装配 | 密封圈扭曲、漏装 |
| 拉线类 | 拉线安装、转向器安装 | 拉线长度误差，装配不到位 |
| 检测类 | 防夹边阻值测试、总成检测 | 测试接触不良，数据记录不全 |
半自动线的设计原则：将高精度、高重复性的工序（压装、涂油、铆接、测试）交给专用设备；将上下料、辅助装配、目检等灵活性高的工序保留人工操作。

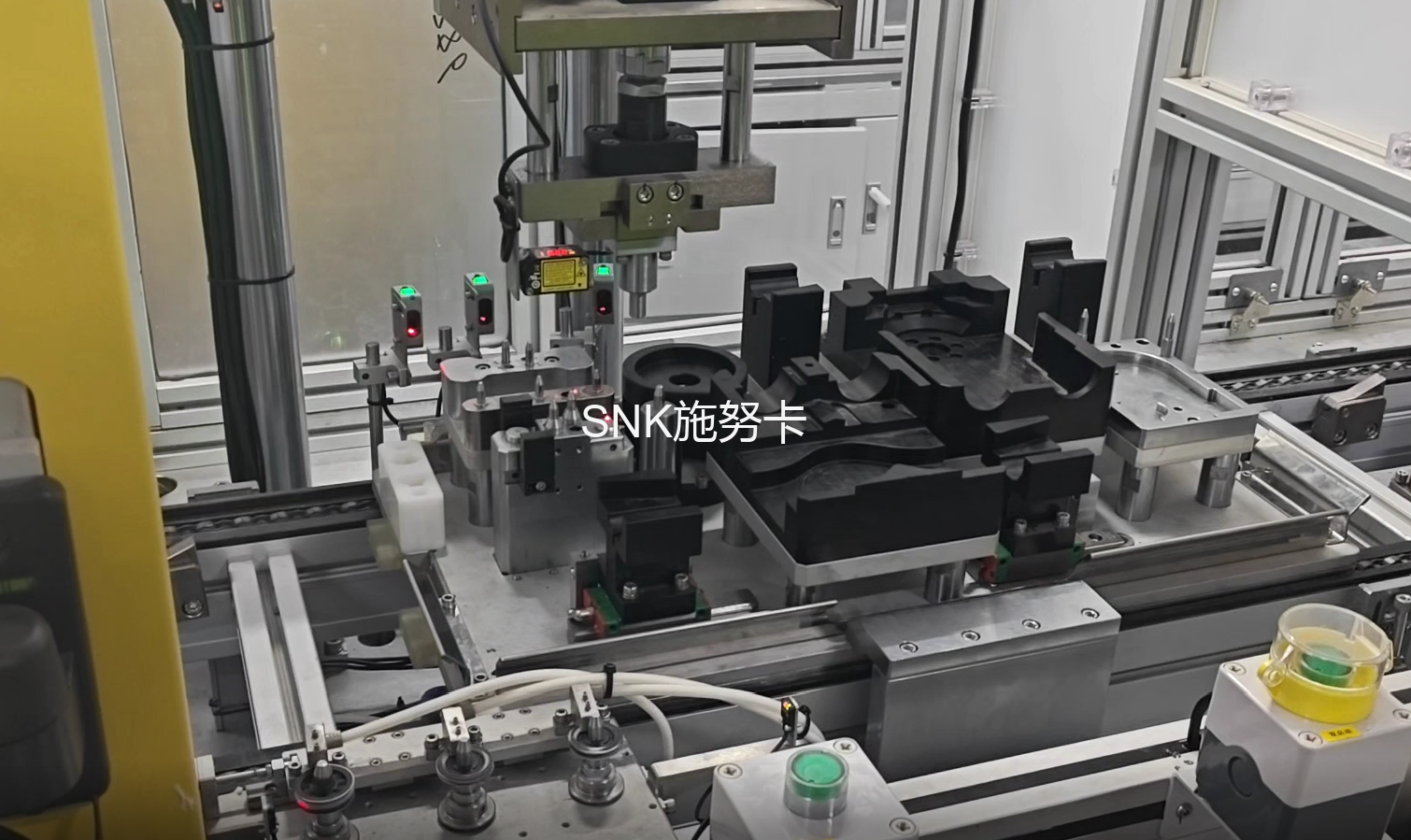

SNK施努卡驱动机构总成半自动线工位流程
以下为典型配置（可根据产品定制）：
|----|----------------------|------------|----------------------|
| 工位 | 工序名称 | 作业方式 | 关键控制点 |
| 1 | 滚轮压装 | 半自动压装机 | 伺服压装，力-位移监控，判定合格/不合格 |
| 2 | 滚轮涂油 | 自动定量涂油机 | 涂油量可设定，喷油嘴自动定位 |
| 3 | 单/双滚轮装配 | 人工 + 治具 | 防错工装，确保滚轮方向正确 |
| 4 | 拉线盖板自动铆接 | 伺服铆接机 | 铆接力曲线监控，检测铆点高度 |
| 5 | 钢套压装 & 密封圈装配 | 半自动压装+人工辅助 | 压装到位检测；密封圈供料器防漏装 |
| 6 | 卷丝轮与导向轮涂油 | 自动涂油站 | 旋转涂覆，油量闭环控制 |
| 7 | 拉线安装 & 卷丝轮盖压装 | 人工 + 半自动压装 | 拉线长度预定位；压装后高度检测 |
| 8 | 张紧器安装 & 支架装配 | 人工 + 扭矩扳手 | 扭矩显示，数据上传 |
| 9 | 防夹边阻值测试 | 自动测试台 | 四线制电阻测量，判定是否短路/断路 |
| 10 | 粘贴条码 & 总成检测 | 人工 + 自动测试台 | 条码绑定；综合性能测试（行程、力、噪音） |
| 11 | 导向滚轮安装 & 卡扣/拉线转向器安装 | 人工装配 | 视觉或传感器辅助确认卡扣到位 |
| 12 | 中导轨总成装配 & 装箱 | 人工 + 半自动打箱 | 装配后扫码，数据上传MES |
核心技术优势
3.1 伺服压装与铆接------关键力控工序自动化
对于滚轮压装、钢套压装、铆接等影响产品功能的核心工位，全部采用伺服电缸驱动，配备压力传感器和位移传感器。每次压装生成力-位移曲线，超差立即报警，且数据可追溯。
参考指标：
- 压力精度：±2% F.S.
- 位移重复精度：±0.01mm
3.2 定量涂油------避免过量或不足
在滚轮、卷丝轮、导向轮等需润滑的位置，使用定量喷射或旋转涂覆装置。油脂量按产品型号预设，更换产品时可一键切换参数。
参考指标：
- 涂油量误差：≤±5mg（微油）或±0.02g（常规）
- 涂油位置偏差：≤±0.5mm
3.3 防错与检测集成
- 密封圈供料器：每次只出一个密封圈，拾取传感器确认，防止漏装。
- 阻值测试：自动夹紧探针，四线制测量，避免接触电阻影响。
- 总成检测台：模拟实际负载，测试行程、输出力、噪音，自动判定合格/不合格。
- 条码绑定：每个产品唯一ID，测试数据自动关联，上传MES。
3.4 模块化布局，适应多品种
产线采用独立工作站形式，各工位间通过输送线或人工传递。更换产品时，仅需更换各工位的定位治具和调整设备参数，换型时间≤20分钟（熟练工）。
产线扩展与兼容性
- 兼容产品：支持不同行程、不同拉线长度的驱动机构（如车窗、天窗、电动尾门等）。
- 扩展接口：预留自动化升级接口，未来可将人工站升级为自动站（如增加机器人上下料）。
- 数据对接：提供标准OPC UA或MQTT接口，与车间MES系统对接，实时监控产量、良率、设备状态。
