低成本433MHz智能灯控方案,XL420S接收芯片 + XL4457发射芯片

433MHz射频技术在灯控领域的应用已经相当成熟,尤其是在智能家居和商业照明中,有着低成本、强穿透力、低功耗的特点。433MHz相比2.4GHz,拥有更强的墙体穿透能力,这使得433MHz成为室内遥控等场景的首选。比如家中的吸顶灯、落地灯,还是户外的广告牌照明,都可以通过433MHz遥控器轻松控制。它与红外遥控不同,信号可以穿墙越壁,隔着屏幕也能遥控客厅的灯光。

在众多433MHz无线遥控芯片中,深圳市芯岭技术有限公司的低成本433Mhz芯片,可用于智能照明产品,无线遥控开关,酒店/家居灯控系统。无论是做遥控器还是接收模块,元器件极少,调试简单,非常适合快速量产。

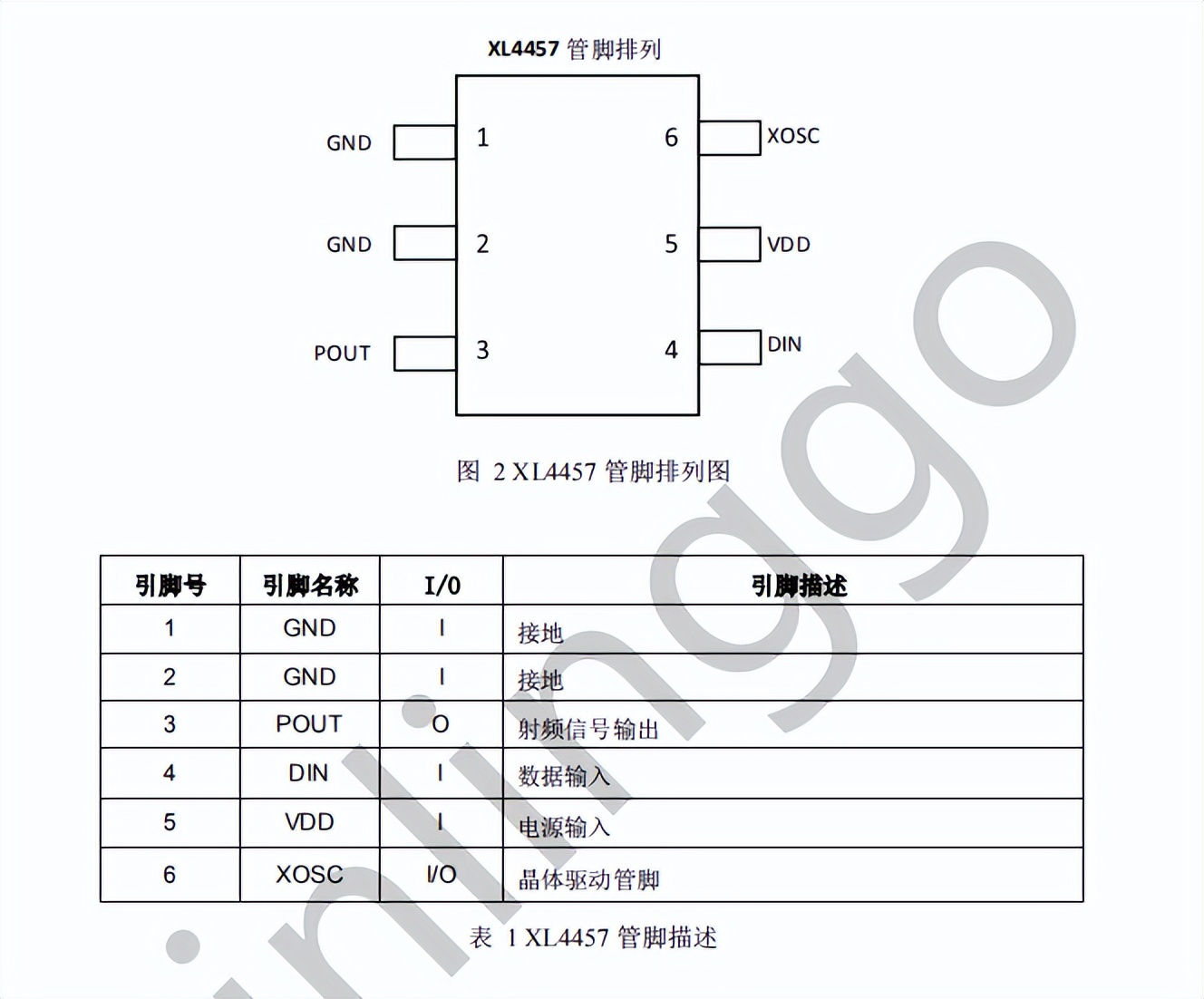

315/433MHz无线发射芯片 XL4457

XL4457是超低成本、高低功耗、高性能、大功率的短距离无线通讯发射器,支持 OOK 调制方式,覆盖300至480MHz的频率范围。XL4457片内集成了 PLL 和功率放大器,功率放大器采用 E 类放大器结构,将 PLL 输出的信号进行放大后输出到天线端口。

芯片特性:

▪ 频率范围: 300 - 480MHz

▪ 最大发射功率: 13dBm

▪ 发射码率范围: 0.5 - 10Kbps

▪ 电压范围: 1.8V -- 3.6V

▪ 工作电流: 20mA @ 433MHz 3.3V 13dBm

▪ 待机电流: 20nA

▪ SOT23-6 封装

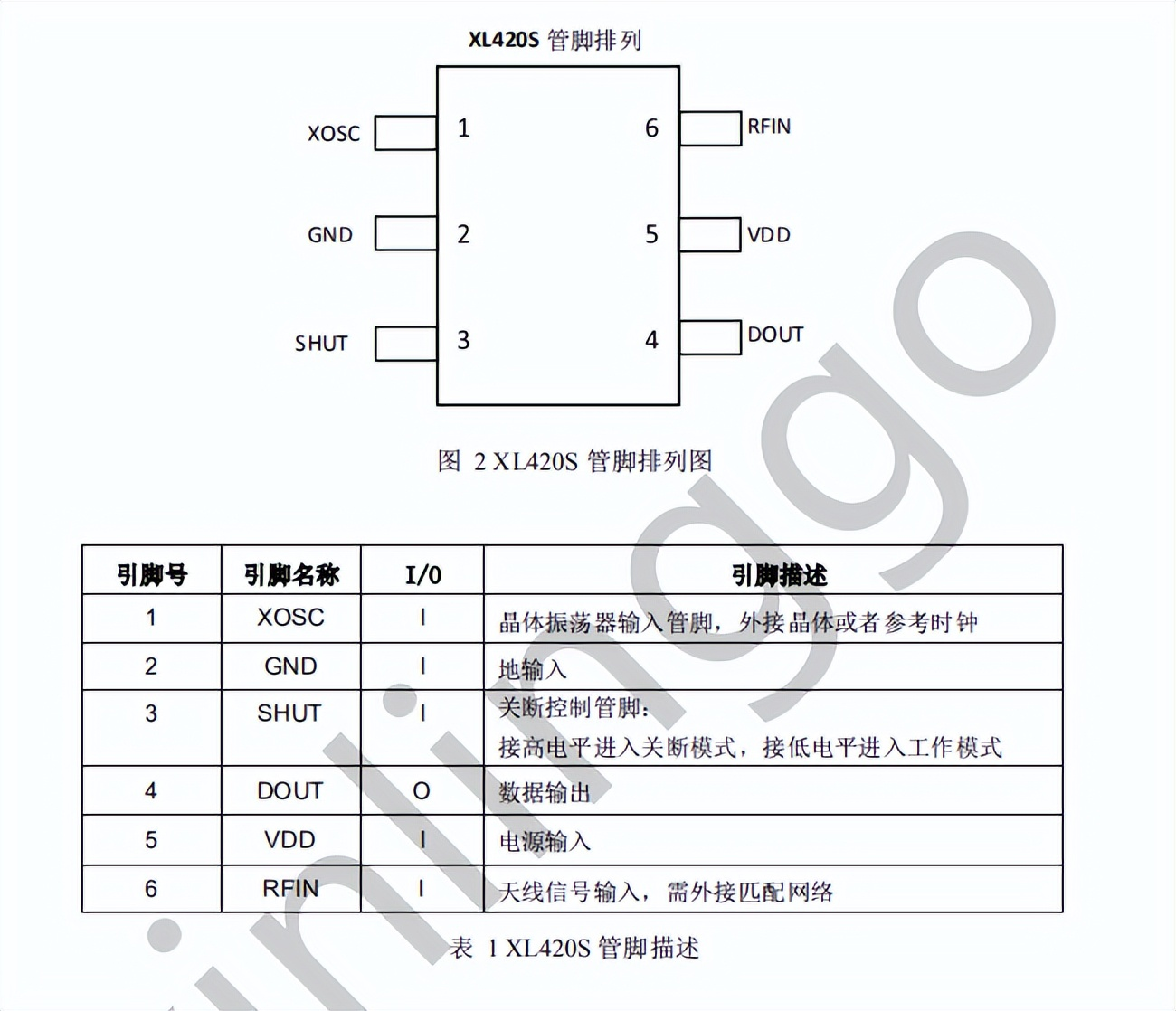

315/433MHz无线接收芯片 XL420S

XL420S是一款低功耗、高性能、无 AGC 外接电容、灵敏度达到-108dBm、工作在300MHz-480MHz频率范围内的OOK射频接收器。2.5V -- 5.5V较宽的输入电压范围,最大支持10 Kbps的数据率传输;采用SOT23-6封装类型,适合微型尺寸的方案开发和设计。

芯片特性:

▪ 频率范围: 300 - 480 MHz

▪ 接收灵敏度: - 108 dBm (1Kbps)

▪ 码率范围: 0.5 - 10Kbps

▪ 数据格式: 支持 1527 等常见 OOK 编码

▪ 工作电压: 2.5V -- 5.5V

▪ 工作电流: 3.9mA @ 315M (5V) 4.4mA @ 433M (5V)

▪ 睡眠功耗: < 0.05 uA

▪ 符合 FCC/ETSI 标准、RoHS 标准

▪ SOT23-6 封装
