海拔批量查询 + 批量 KML 生成工具-WPS 插件 TableGIS 新功能

通信工程师的 WPS 地理数据处理工具箱，新增海拔查询和批量 KML 生成两大功能。

一、项目简介

TableGIS 是一个嵌入 WPS 表格的地理数据处理插件，面向无线网络优化工程师。插件集成了坐标转换、度分秒换算、距离方位角计算、扇区/覆盖圆 KML 生成等功能。最近新增了海拔批量查询 和独立批量 KML 生成工具两个模块。

项目类型：WPS 加载项 (jsaddon)
运行环境：Windows + WPS Office
核心技术：JavaScript (WPS API) + C++ (Win32 原生桌面应用)

二、功能一：海拔批量查询

2.1 功能介绍

海拔查询功能可以从选中的经纬度数据批量获取海拔值，数据源为 Open-Meteo 免费高程 API（基于 SRTM 90m 精度 DEM 数据），取代手动逐个查询的繁琐过程。

2.2 使用方法

在 WPS 表格中选中两列数据（经度列 + 纬度列）
点击 TableGIS 选项卡 → 海拔查询分组 → 海拔查询按钮
等待查询完成，结果自动复制到剪贴板
在右侧空白列直接粘贴即可

2.3 技术实现

API 接口 ：https://api.open-meteo.com/v1/elevation

请求方式为 GET，参数格式 latitude=lat1,lat2&longitude=lon1,lon2，返回 JSON：

json 复制代码

{
  "elevation": [1246.0, 64.0, 328.5]
}

核心实现：按每批次 100 个坐标分组请求，批次间延迟 1 秒避免触发频率限制。异步串行处理，全部完成后统一输出结果。

javascript 复制代码

function fetchBatch(batchIndex) {
    var batch = batches[batchIndex];
    var apiUrl = "https://api.open-meteo.com/v1/elevation?" +
        "latitude=" + batch.lats.join(",") +
        "&longitude=" + batch.lons.join(",");
    // XHR GET 请求，解析 elevation 数组
    // 批次间延迟 1 秒：setTimeout(() => fetchBatch(batchIndex + 1), 1000)
}

2.4 使用限制

限制项	说明
最大行数	100 行
列要求	恰好 2 列（经度、纬度）
坐标范围	经度 -180~180，纬度 -90~90
批次间隔	1 秒/批次，避免 API 限流
超时时间	15 秒/请求

2.5 错误处理

HTTP 429：提示"请求太频繁，请稍后重试"
HTTP 400：提示"请求参数错误"
HTTP 5xx：提示"服务器暂时不可用"
超时：标记为"查询超时"
无效坐标：标记为"无效坐标"

三、新增功能二：批量 KML 生成工具

3.1 功能介绍

批量 KML 工具是一个独立 Windows 桌面程序 (LanhanTools.exe)，点击 WPS 插件中的"批量KML"按钮即可启动。支持从 CSV/XLSX 文件导入站点数据，生成符合 Google Earth / 奥维地图格式的 KML 图层文件。

3.2 程序架构

工具采用 C++ 原生 Win32 开发，无第三方 UI 框架，界面轻量（220×345 像素，置顶显示，Win11 圆角）。通过 3 个标签页处理不同 KML 场景：

复制代码

TG图层工具（左侧标签栏）
  ├── Tab 0: 路测KML    --- 信号电平 → 彩色覆盖圆 KML
  ├── Tab 1: 扇形KML    --- 工参数据 → 图标点 KML
  └── Tab 2: 模板管理  --- RSRP/SINR 颜色模板

3.3 路测 KML（Tab 0）

将路测信号数据按强度区间着色，生成圆形覆盖 KML 图层。

操作流程：

点击浏览加载 CSV 文件（自动检测 UTF-8 BOM / UTF-16 LE / GBK 编码）
选择 经度列、纬度列、电平列（支持自动识别表头关键词：lon/lat/rssi/rsrp 等）
选择 颜色模板 或自定义范围颜色
设置覆盖圆半径（默认 50 米）
点击 生成KML

内置颜色模板：

模板名称	电平范围 (dBm)
4G城区	7段：-145_-105-100_-98-96_-90-80~-20
4G农村	6段：-145_-110-105_-100-95_-80-20
5G模板	6段：-145_-105-98_-96-93_-80-20
SINR模板	6段：-145_-20-3₀10₂₀40

模板保存为 templates.json（UTF-8 BOM 格式），存储在 exe 同级目录。每个范围的颜色可点击打开系统颜色选择器 自由设置，范围值修改后自动前后传递（改一行的最大值自动更新下一行的最小值）。支持添加/删除范围行，超过一屏自动出现滚动条。

覆盖圆生成算法：

使用 Haversine 球面几何公式计算圆周上 36 个顶点的经纬度坐标，组成闭合多边形：

cpp 复制代码

double lat2 = asin(sin(lat1)*cos(d) + cos(lat1)*sin(d)*cos(bearing));
double lng2 = lng1 + atan2(sin(bearing)*sin(d)*cos(lat1),
                           cos(d) - sin(lat1)*sin(lat2));

3.4 扇形 KML（Tab 1）

适用于基站工参表的扇区覆盖可视化，生成带图标的点 KML。

图标选择器：

点击"选择图标"按钮弹出图标选择窗口，提供三大类合计 300+ 种图标：

图标系列	数量	示例
Pushpin	8 色	黄/绿/蓝/红/紫/橙/粉/白
Paddle	8色×38标签	空白、A-Z、0-9、星号
Shapes	86 种	医院、餐厅、机场、学校、加油站...

图标网格 8 列排列，支持滚动浏览，选中高亮蓝色边框。图标 URL 指向 Google Maps KML 官方 CDN。

KML 输出包含 <ExtendedData> 元数据标签，将 CSV 中的其他列（如站点名、地址、类型等）作为附加属性嵌入每个点位。

3.5 模板管理（Tab 2）

集中管理颜色模板。左侧下拉框选择模板，右侧列表展示所有范围（带颜色块预览），支持添加/删除/编辑范围。修改后点击"保存模板"即可持久化。

3.6 KML 输出示例

生成的 KML 文件包含按信号范围分组的 Folder 结构，每个点位一个 Placemark，Polygon 使用模板颜色填充：

xml 复制代码

<kml xmlns="http://www.opengis.net/kml/2.2">
  <Document>
    <name>路测覆盖图层</name>
    <Style id="range_0">
      <PolyStyle><color>ff0000ff</color></PolyStyle>
    </Style>
    <Folder>
      <name>-100 ~ -98 dBm</name>
      <Placemark>
        <name>Point 1</name>
        <styleUrl>#range_0</styleUrl>
        <Polygon>
          <altitudeMode>clampToGround</altitudeMode>
          <outerBoundaryIs>
            <LinearRing>
              <coordinates>113.264,23.129,0 ...(36 个顶点)</coordinates>
            </LinearRing>
          </outerBoundaryIs>
        </Polygon>
      </Placemark>
    </Folder>
  </Document>
</kml>

兼容平台：Google Earth / 奥维互动地图 / 图新地球 (LSV) / ArcGIS Earth / QGIS

四、WPS 插件 KML 工具组

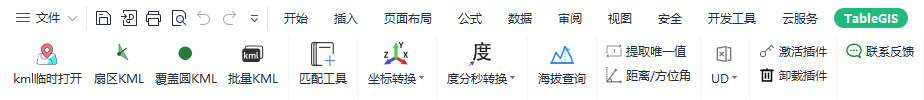

新增功能已整合到插件"KML工具"分组，共 4 个按钮：

按钮	功能
kml临时打开	在 Google Earth 中快速预览选中坐标
扇区KML	工参表 → 扇区覆盖 KML（按频段分组着色）
覆盖圆KML	站点经纬度 → 圆形覆盖图层（可自定义半径）
批量KML	启动独立批量 KML 生成工具

五、安装方法

TableGIS这里下载
关闭所有 WPS 窗口后运行安装程序
重启 WPS，顶部出现 TableGIS 选项卡

提示：安装包自动注册到 WPS 加载项目录，支持 64 位 WPS

六、参考资料

海拔数据：Open-Meteo Elevation API
KML 规范：OGC KML 2.2 Standard
图标来源：Google Maps KML Icons

*本文由 TableGIS 插件开发者撰写。如有问题或建议，欢迎私信交流。
