Axure动态柱状图设计指南：从静态到交互的完整实现

动态柱状图是数据可视化中常见的交互形式，通过Axure可以快速构建具有动画效果和交互反馈的原型。本文将结合实际案例，详细讲解使用Axure设计动态柱状图的完整流程。

获取案例：https://download.csdn.net/download/u010709330/92911480

一、基础准备：坐标轴与数据定义

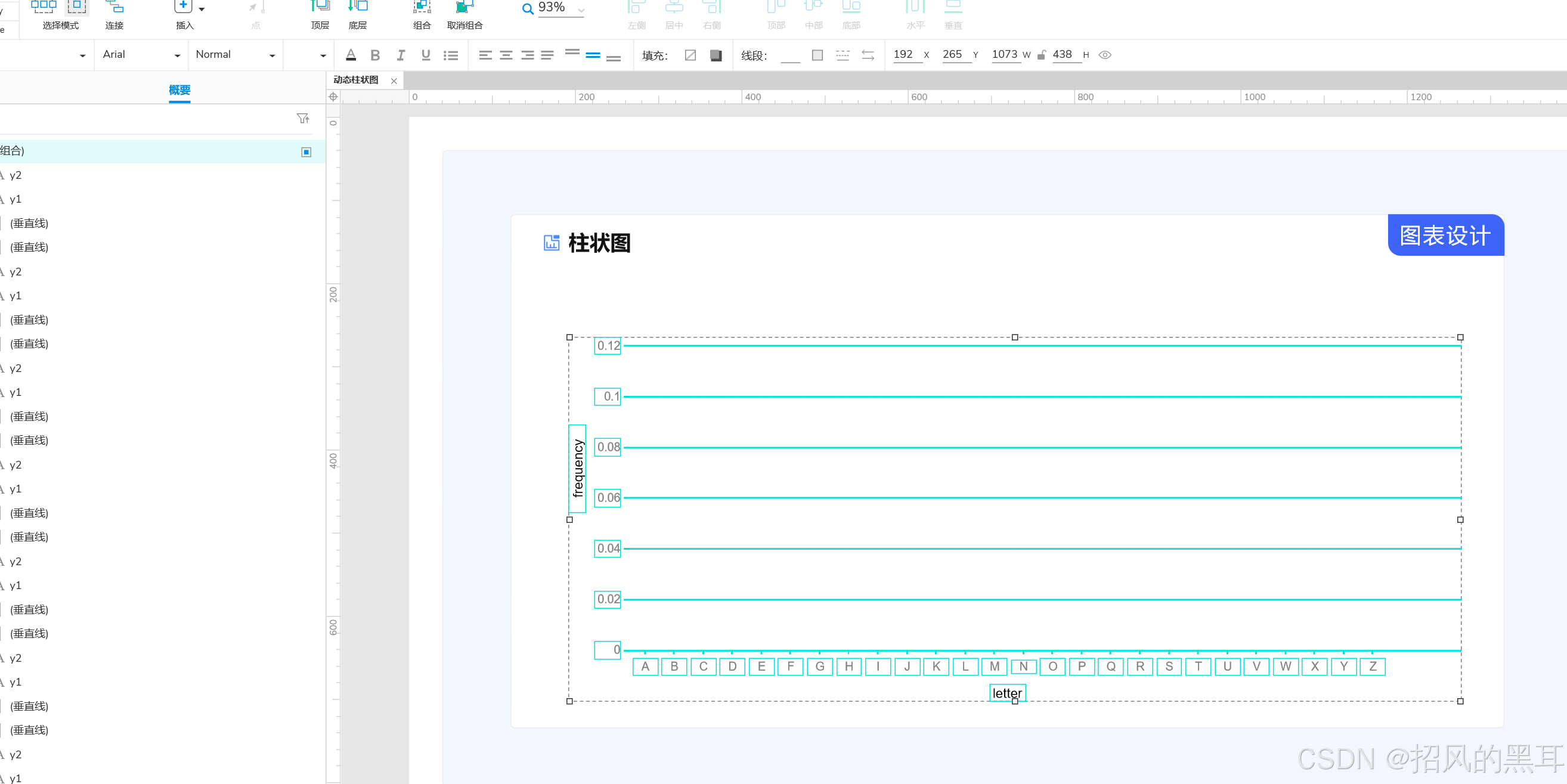

1. 绘制坐标轴
   • 使用「矩形」工具绘制X轴和Y轴，设置线条颜色为浅灰色（#E0E0E0）。
   • Y轴刻度可通过「文本标签」手动添加，例如0、0.02、0.04...0.12，对齐方式设为「右对齐」。
   • X轴标签（如A、B、C...Z）可通过「文本标签」添加，设置字体大小为12px，颜色为深灰色（#666666）。
2. 定义数据结构

   • 使用「全局变量」存储数据，例如：

     `[[letter, frequency],
      ["A", 0.08],
      ["B", 0.015],
      ...
      ["Z", 0.003]]
     `

   • 通过「中继器」组件批量生成柱子，绑定全局变量数据。

二、柱子创建与动态绑定

1. 绘制柱子

   • 在中继器内添加「矩形」作为柱子，设置填充色为绿色（#2ECC71），宽度固定为20px。

   • 通过「设置尺寸」交互，将柱子高度绑定到frequency字段：

     `高度 = frequency * 1000  // 假设Y轴最大值为0.12，缩放系数为1000
     `

2. 初始化位置

   • 将柱子初始Y坐标设置为Y轴底部（例如Y=200px），确保动画从底部开始。

三、交互动画实现

1. 载入动画
   • 在中继器「项目加载时」事件中添加「移动」交互：
     • 目标：当前柱子
     • 移动到：Y = 200 - (frequency * 1000)
     • 持续时间：800ms
     • 缓动效果：easeOutCubic（自然减速）
2. 鼠标悬停交互
   • 添加「鼠标移入」事件：
     • 显示「文本标签」（绑定frequency值）
     • 设置标签位置为柱子顶部上方10px
     • 添加「淡入」动画（持续时间300ms）
   • 添加「鼠标移出」事件：
     • 隐藏文本标签
     • 添加「淡出」动画

四、进阶优化技巧

1. 动态数据更新
   • 使用「设置变量值」交互更新全局数据，中继器会自动刷新柱子高度和动画。
2. 响应式适配
   • 将坐标轴和柱子放入「动态面板」，设置「自适应视图」以适配不同屏幕尺寸。
3. 性能优化
   • 对于大量数据（如100+柱子），建议使用「中继器」的「分页加载」功能，避免一次性渲染所有元素。

五、案例效果验证

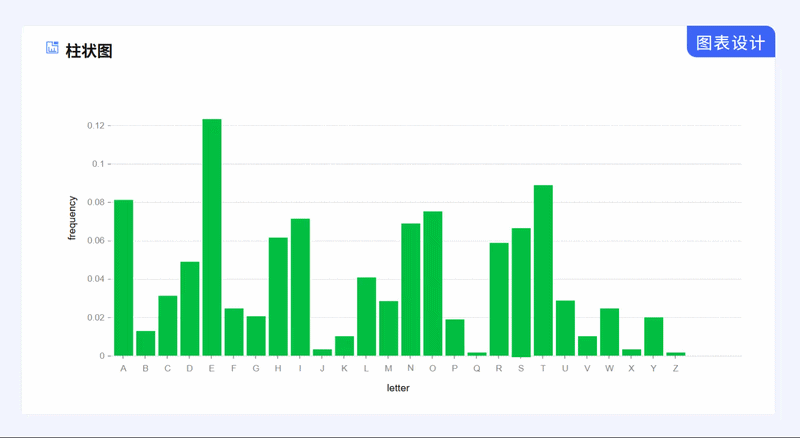

通过上述步骤，可实现如图所示的动态柱状图：

• 载入时：柱子从底部平滑升起至对应高度
• 悬停时：显示具体数值（如O对应0.1）
• 交互反馈：鼠标移出时数值自动隐藏

六、总结与扩展

Axure的动态柱状图设计核心在于「数据绑定」与「交互控制」的结合。通过中继器和全局变量，可以轻松实现数据驱动的动态效果；而鼠标悬停、点击等交互则能增强用户体验。此方法可扩展至折线图、饼图等其他图表类型，为原型设计提供高效解决方案。

关键提示：实际项目中需注意数据精度（如保留两位小数）和动画流畅度（建议持续时间≥500ms），确保原型既美观又实用。
