Nginx代理与LVS（NAT/DR）全方位对比

一、总体对比

项目	Nginx 七层代理 (HTTP)	Nginx 四层代理 (Stream)	LVS-NAT	LVS-DR
工作层级	七层 (应用层)	四层 (传输层)	四层 (传输层)	四层 (但二层转发)
本质	应用层代理（Proxy）	四层代理（Proxy）	内核级 NAT 转发	内核级二层 MAC 转发
连接方式	两次完整连接 + 拆包	两次 TCP 连接	单次连接（报文转发）	单次连接（报文转发）
是否改 IP	会改	会改	会改	不改
是否改 MAC	不改	不改	不改	会改
是否拆应用层	会完整拆包	不拆	不拆	不拆
性能	中	中高	极高	最高
功能丰富度	最强	较强	弱	弱
资源消耗	较高	中	极低	极低
适用场景	业务逻辑处理	中型流量通用转发	大流量、跨网段	超大流量、同网段

---

二、各自本质与工作原理

1. Nginx 七层代理（HTTP Proxy）

• 本质 ：应用层网关 / 应用层代理
• 原理 ：
  • 完全终止客户端的 TCP 连接
  • 完整解析（拆包） HTTP 请求（协议头、URL、Header、Cookie、Body 等）
  • 根据内容做智能决策（路由、限流、缓存、Header 重写、WAF、灰度发布等）
  • 再重新建立（再封装）一个 TCP 连接到后端服务器，并转发处理后的请求
  • 响应同样经过 Nginx 处理后返回客户端
• 特点：功能最强大，但资源开销最大

2. Nginx 四层代理（Stream 模块）

• 本质 ：四层 TCP/UDP 代理
• 原理 ：
  • Nginx 作为用户态进程 accept 客户端连接
  • 根据 upstream 配置的负载均衡算法选择后端 RS
  • 主动建立新的 TCP 连接到后端
  • 在两个连接之间双向复制数据（不解析应用层内容）
  • 请求方向类似 DNAT（更改），响应方向类似 SNAT
• 特点：不关心具体业务协议，性能明显优于七层

3. LVS-NAT

• 本质 ：内核级三层 NAT 转发（增强型路由）
• 原理 ：
  • 工作在 Linux 内核 Netfilter（PREROUTING / POSTROUTING 链）
  • 请求方向：DNAT ------ 目的 IP 从 VIP 改为 RS 的 RIP（源 IP 保持为客户端 IP）
  • 响应方向：SNAT ------ 源 IP 从 RS 的 RIP 改为 VIP
  • 必须开启 ip_forward，依赖内核路由功能
  • 不建立新连接，直接修改报文并转发
• 特点：性能极高，但所有流量（进+出）都经过 LVS，容易成为瓶颈

DNAT：目的地址转换，就是把目的地址（数据包头中的ip）改成RS真实服务器的地址（RIP）

SNAT：源地址转换，就是把源地址从后端RS改成代理设备的IP（通常是VIP） LVS-NAT就有完整的DNAT和SNAT的过程。即：

• 客户端请求时：
  • src：CIP，dst：VIP；
• 到达LVS，进行DNAT ，变成：
  • src：CIP，dst：RIP；
• RS回应时：
  • src：RIP，dst：CIP；
• 到达LVS进行SNAT ，变成：
  • src：VIP，dst：CIP；

4. LVS-DR（Direct Routing）

• 本质 ：内核级二层 MAC 地址转发
• 原理 ：
  • LVS 与所有 RS 必须在同一二层网络（同一 VLAN）
  • 请求 ：只修改目的 MAC 地址 （LVS MAC → RS MAC），IP 头完全不变
  • RS 通过 lo 接口绑定 VIP 来接收并处理请求
  • 响应 ：RS 直接 将响应包（源 IP 为 VIP）发给客户端，不经过 LVS
  • RS 端需配置 arp_ignore=1、arp_announce=2
• 特点：性能最高，是生产环境最常用的 LVS 模式

---

三、Nginx 四层代理 与 LVS-NAT 深度对比

核心相同点

• 都属于四层负载均衡
• 都采用 "请求做 DNAT，响应做 SNAT" 的核心机制
• 最终对客户端透明，后端服务器无需感知代理的存在
• 共同目标都是实现负载均衡集群

核心区别

维度	Nginx Stream 四层代理	LVS-NAT
工作位置	用户态（worker 进程）	内核态（IPVS 模块）
连接方式	两次连接（代理型）	单次连接（转发型）
报文处理方式	数据复制（内存拷贝）	直接修改报文（几乎无拷贝）
性能	中高	极高
资源消耗	较高	极低
功能丰富度	强（限流、日志、动态 upstream 等）	弱
配置难度	简单（nginx.conf）	较复杂（ipvsadm + 网络配置）
适用流量	中小型	大型（数十万并发）

---

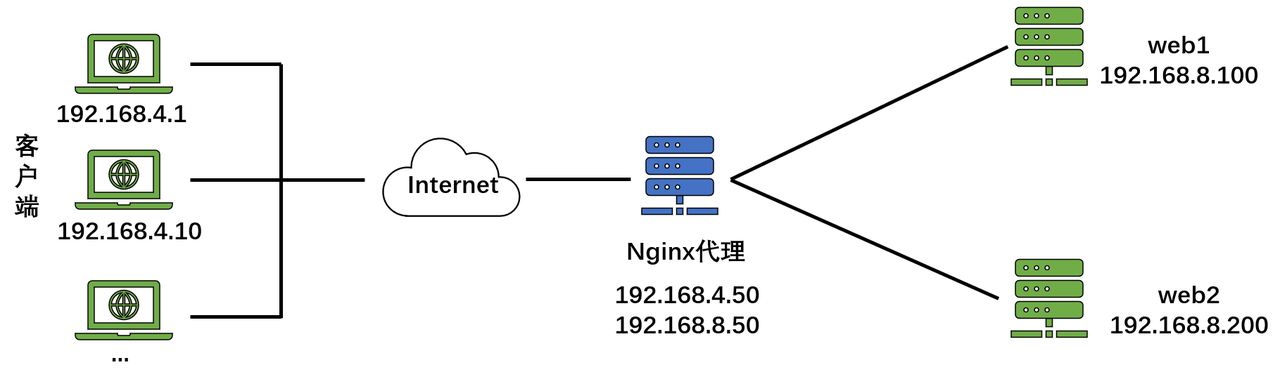

四、报文变化示例（以 VIP=192.168.4.50 为例）

请求方向：

• 客户端请求包：src=192.168.4.10, dst=192.168.4.50
• Nginx 四层 → RS：新建连接，源 IP 通常为 Nginx 内网 IP
• LVS-NAT → RS：src=192.168.4.10, dst=192.168.8.100（仅改目的 IP）

响应方向：

• RS → 代理/LVS：src=192.168.8.100, dst=192.168.4.10
• Nginx 四层 / LVS-NAT → 客户端：src=192.168.4.50, dst=192.168.4.10

LVS-DR 则全程不修改 IP，仅在请求时修改目的 MAC，响应由 RS 直连客户端。

---

五、实际生产选择建议

• Nginx 七层 ：需要 HTTPS 卸载、URL 路由、限流、日志、灰度等 → 必用
• Nginx 四层：流量中等、希望配置简单、需要一定扩展功能
• LVS-NAT：跨网段、配置相对简单、对性能有要求
• LVS-DR ：大流量生产环境首选（性能最高）

主流高性能架构推荐：

客户端
   ↓
LVS-DR（四层高性能分流）
   ↓
Nginx 七层代理（业务处理、HTTPS 卸载等）
   ↓
业务服务器集群

总结：

Nginx 和 LVS 都是为了实现负载均衡集群，但实现路径不同：

• Nginx 更灵活、功能丰富，适合中层处理；
• LVS 追求极致性能，适合作为架构最前端的大流量入口。

两者通常结合使用，而非互相替代。
