一、SRH格式
SRv6新增SRH用于携带Segment List来控制报文转发，SRH格式如图1所示，字段说明参见表1。IPv6报文头中的"Next Header "字段取值为43时，表示下层头为路由扩展头（Routing Extension Header），当路由扩展头中的"Routing Type"为4时表示该扩展头类型为SRH 。

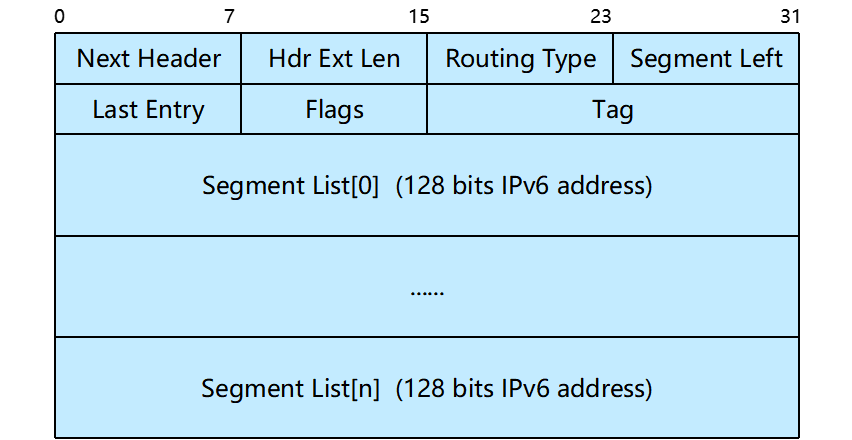

图1 SRH格式
| 字段名 | 长度 | 含义 |
|---|---|---|
| Next Header | 8比特 | 标识SRH头后面的协议类型，可以是IPv4、IPv6、TCP、UDP等。 |
| Hdr Ext Len | 8比特 | SRH头的长度，不包括第一个8字节，以8字节为单位。 |
| Routing Type | 8比特 | 表示该路由扩展头的类型，4表示SRH。 |
| Segment Left | 8比特 | 表示SRH中没有访问的Segment个数。 |
| Last Entry | 8比特 | Segment List中最后一个Segment的索引，从0开始。 |
| Flags | 8比特 | SRH的一些特殊标记。 |
| tag | 16比特 | 数据报文的组或类别标识。 |
| Segment List[n] | 128比特 | IPv6地址形式的Segment列表。 |
| [表1 SRH扩展头字段解释] |
携带SRH的IPv6报文可以用如下形式描述(SA，SID1)(SID3，SID2，SID1，SL=2)，其中：
-
(SA，SID1)中的SA表示报文源地址，SID1表示报文目的地址。
-
(SID3，SID2，SID1，SL=2)表示SRH，路径为<SID1，SID2，SID3>，Segment List[SL]是当前为报文目的地的Segment。 SRv6中报文每到达一个Segment节点后，进行SL字段减1，再取Segment List[SL]作为报文目的地，用新的目的地查路由转发报文，从而实现报文按照Segment List指示的路径进行转发。
二、SRH转发过程
SRH转发过程如图2所示。

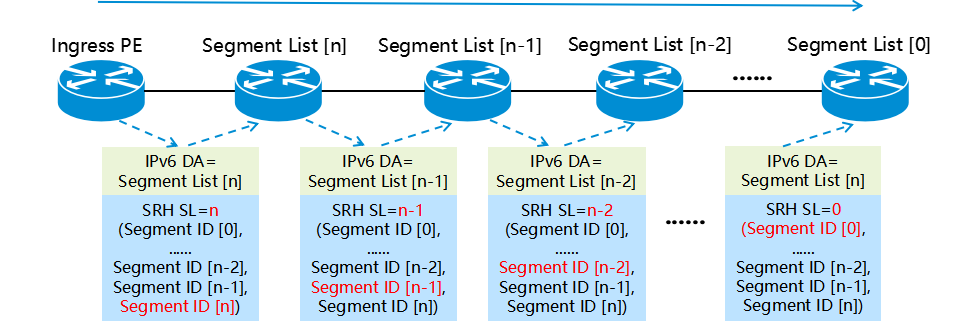

图2 SRH转发处理方式
-
入口节点封装SRH，SRH包括转发路径的SID列表，采用逆序方式存放，即先使用的SID存放在后面的位置。
-
IPv6报文中SRH段列表格式为(Segment ID [0], Segment ID [1], ..., Segment ID [n-1], Segment ID [n], SL=n)，类似于SR-MPLS中的MPLS标签栈信息。
-
Segment ID [n]是SRv6路径上第一个需要被处理的Segment；Segment ID [n-1]是第二个；Segment ID [1]是倒数第二个；Segment ID [0]是倒数第一个。
-
SL表示SRH中剩余的Segment个数。
-
-
每个SRv6节点终结本节点的SID，即每经过一个SRv6节点，Segments Left（SL）字段减1，IPv6 DA信息变换一次。Segments Left和Segment ID字段共同决定IPv6 DA信息。
