一、电磁干扰（EMI/EMC）------ 看不见的"电子噪音"
1. 什么是电磁干扰
电磁干扰（EMI） ：电路内部或外部的高频噪声、尖峰脉冲、电磁场，通过空间或电源线"窜入"设备，导致死机、复位、串口乱码、传感器跳变、电机抖动。
常见来源：
- 电机、继电器、接触器启停
- 电源纹波、快充头、适配器
- 高频模块（WiFi、蓝牙、射频）
- 长排线、未屏蔽线缆
- 附近变频器、大功率设备
2. 真实实物图（干扰源+受干扰设备）

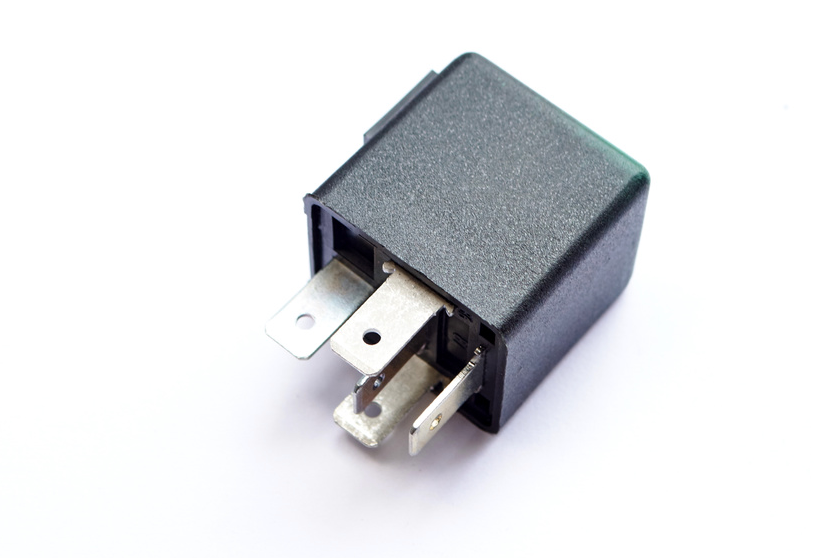

左边：直流电机+继电器模块 （强干扰源，启停时产生高压尖峰）
右边：STM32工控板（易受干扰，常出现"莫名复位"）
3. 干扰现象
- 串口打印乱码、断断续续
- 液晶屏花屏、闪屏、自动重启
- 传感器数据跳变、漂移、忽大忽小
- 按键误触发、无响应
- 设备随机死机、重启（最典型）
4. 常见硬件防护
（1）电源滤波：去耦电容+共模电感
- 去耦电容（0.1μF+10μF）：紧贴MCU电源脚，滤除高低频噪声
- 共模电感：滤除电源线上的共模干扰（工业485/CAN必备）
（2）隔离电路：光耦/隔离电源

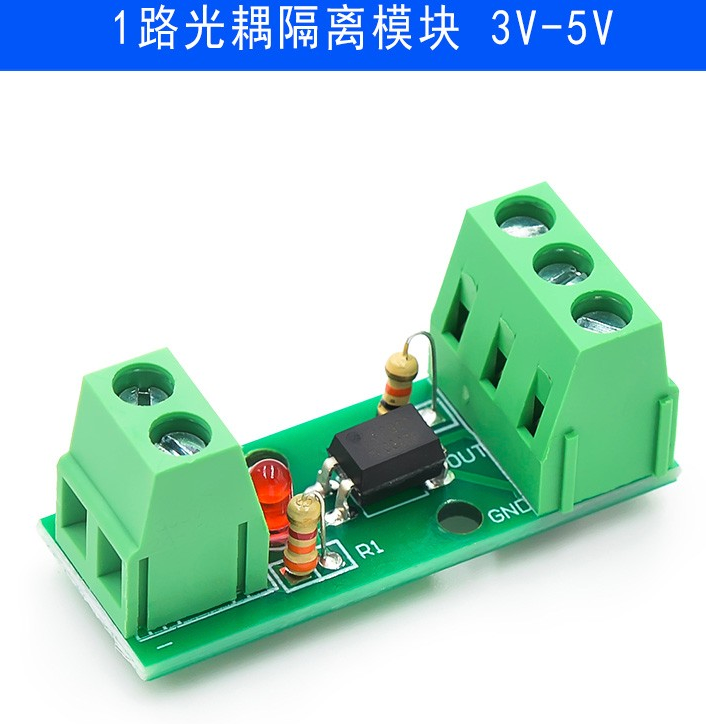

- 光耦（如TLP281）：切断干扰的地环路，高低压隔离
- 隔离DC-DC：电源完全隔离，电机侧干扰进不来
二、静电放电（ESD）------ 瞬间高压"杀手"
1. 什么是静电ESD
静电放电（ESD） ：干燥环境下人体摩擦产生几千~几万伏高压 ，触摸金属外壳/接口瞬间放电，纳秒级高压脉冲直接击穿芯片或触发复位。
标准：IEC 61000-4-2
- 接触放电：±4kV、±6kV（直接碰金属）
- 空气放电：±8kV、±15kV（隔空打）
2. 真实静电测试实物图（静电枪+测试台）

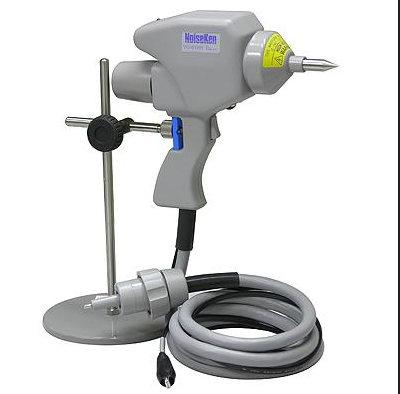

- 静电枪：产生高压静电，"啪啪"放电
- 水平/垂直耦合板：模拟人体接触，接地泄放静电
3. ESD造成的真实故障
- 触摸USB/串口/金属外壳 → 立刻死机、黑屏、重启
- 屏幕闪一下、花屏、触摸失灵
- 芯片烧毁、永久损坏（严重）
- 串口数据错乱、丢包
4. ESD防护器件

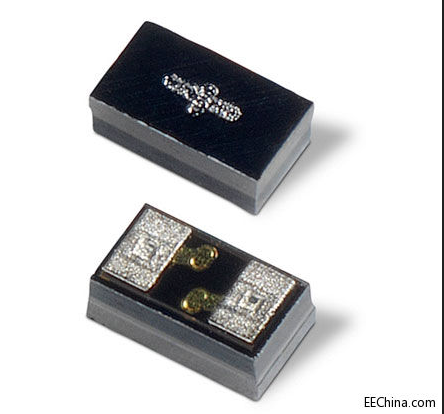

（1）TVS管（瞬态抑制二极管）
- 并联在接口/电源端，瞬间吸收高压静电，保护芯片
（2）ESD防护阵列（多通道）
- 用于USB、HDMI、网口等多信号线，每路都防静电

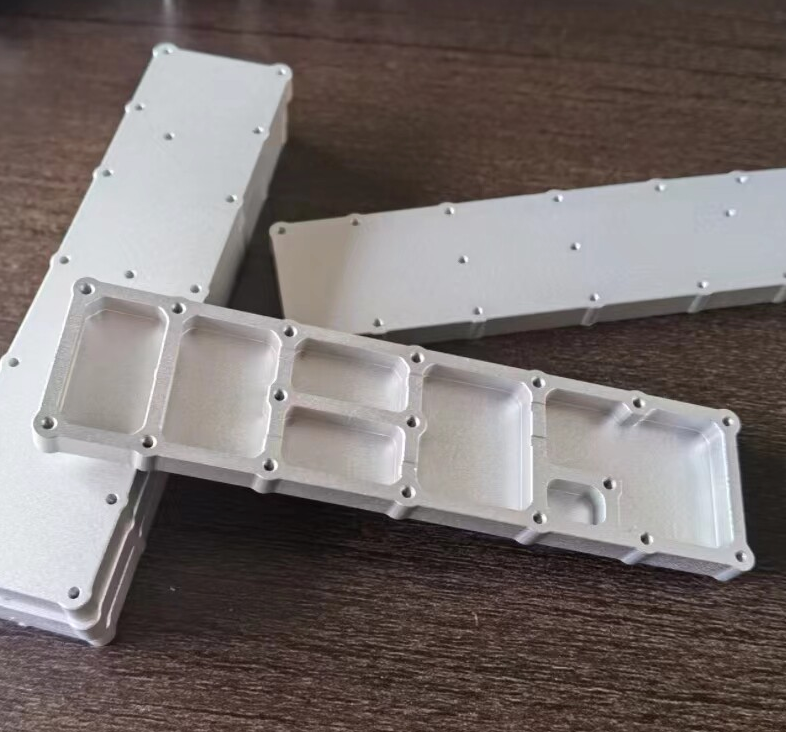

（3）金属屏蔽罩
- 盖住主控/高频模块，静电和辐射都进不来
三、硬件稳定性------长期可靠的"基本功"
1. 什么是硬件稳定性
硬件稳定性 ：设备在电压波动、温度变化、长期运行、频繁启停下，不死机、不复位、不丢数据、参数不漂移的能力。

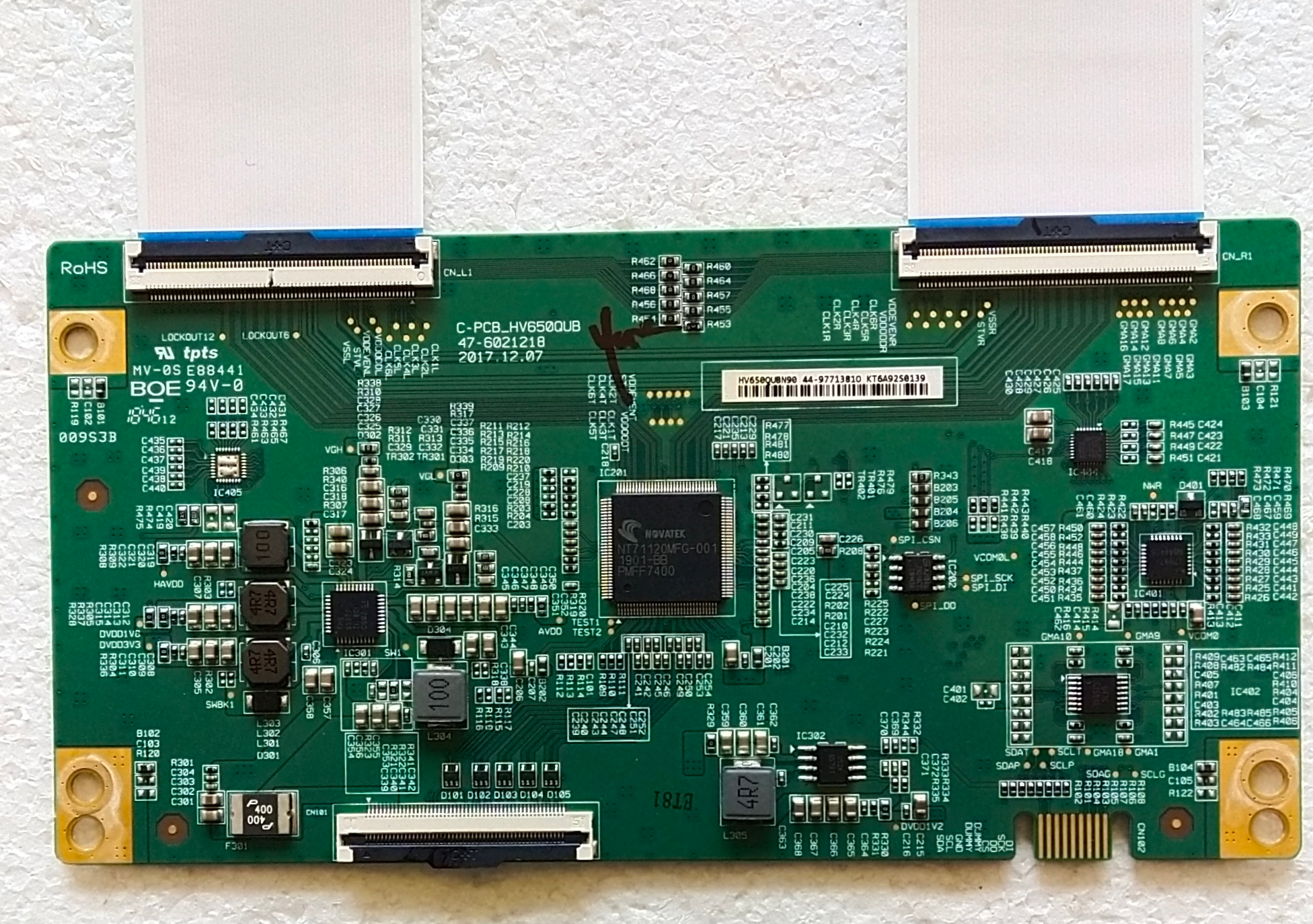

2. 影响稳定性的关键硬件
（1）电源稳定性：LDO/DC-DC+滤波电容
- AMS1117/DC-DC：输出稳定3.3V/5V
- 电解电容+瓷片电容：防止电压跌落、纹波过大（冷启动/满载关键）

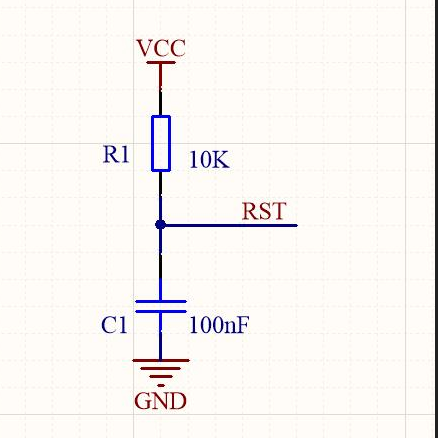

（2）复位电路：RC+复位芯片
- 确保上电/掉电时复位时序正确，不反复重启
（3）晶振电路：负载电容匹配
- 晶振虚焊/电容不匹配 → 运行不稳定、随机死机
3. 稳定性测试
- 电压拉偏：9V→12V→15V（或3.0V→3.3V→3.6V），正常工作
- 高低温：-20℃~+60℃，连续运行4小时无异常
- 长期老化：满载运行72小时，不死机、不丢包
- 反复启停：通断电50次，每次正常启动
四、三大问题对比
- 电磁干扰EMI ：电机/高频设备 → 乱码、跳变、随机复位 → 用滤波+隔离
- 静电ESD ：干燥触摸金属 → 瞬间死机、重启、烧芯片 → 用TVS+屏蔽
- 硬件稳定性 ：电源/晶振/复位 → 冷启动失败、长期死机 → 用稳压+匹配+可靠复位
五、总结
- EMI：电机/继电器启停时，串口、传感器、屏幕是否正常
- ESD：用静电枪±6kV接触接口，是否死机/重启
- 稳定性：拉偏电压、高低温、老化、反复启停是否通过
