528:Halcon图像控件 启动轴状态实时监控

Halcon图像控件

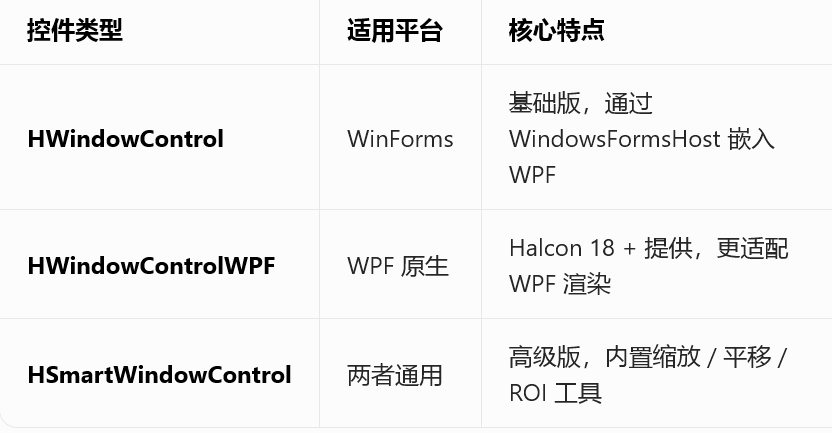

Halcon 图像控件是德国 MVTec 公司为C#/.NET 平台提供的专用图像显示容器，本质是封装了 Halcon 底层渲染引擎的 UI 控件，能在 WPF/WinForms 界面中直接显示和操作 Halcon 处理后的图像。

二、核心作用：5 大工业级能力

1. 🖼️ 图像显示：工业视觉的 "眼睛"

核心功能：显示 Halcon 处理后的图像（灰度图、彩色图、深度图等）

项目应用：

_halconWinFormsControl.HalconWindow.DispObj(enhanceImage); // 显示增强后的X光图像

为什么必须用它：普通 WPF 控件无法直接显示 Halcon 的HImage对象，这是官方唯一的图像显示通道。

2. 🎨 图形绘制：检测结果的 "标注器"

核心功能：在图像上绘制矩形、圆形、文字、区域等，直观展示检测结果

项目应用：

_halconWinFormsControl.HalconWindow.SetColor("green"); // 设置颜色
_halconWinFormsControl.HalconWindow.DispRectangle1(120, 120, 380, 680); // 绘制检测框

工业价值：缺陷位置、ROI 区域、测量结果可视化，方便操作员判断。

3. ⚙️ 图像处理联动：算法与显示的 "桥梁"

核心功能：无缝衔接 Halcon 算法（去噪、增强、阈值分割等），实时显示处理结果

项目应用：

smoothImage = rawImage.MeanImage(3, 3); // 去噪算法
enhanceImage = smoothImage.ScaleImage(1.5, 0); // 对比度增强
_halconWinFormsControl.HalconWindow.DispObj(enhanceImage); // 显示处理后图像

关键优势：无需手动转换图像格式，算法输出直接显示，效率极高。

4. 📊 状态反馈：操作过程的 "可视化日志"

核心功能：实时显示处理进度、状态信息，辅助操作决策

项目应用：

点位扫描到位后显示图像

连续扫描时每 200ms 刷新一次图像

限位报警时显示报警信息

工业价值：操作员能直观看到设备状态，及时发现异常。

5. 🛡️ 资源管理：内存安全的 "守护者"

核心功能：自动管理 Halcon 窗口资源，避免内存泄漏

项目应用：控件销毁时自动释放HalconWindow，无需手动调用CloseWindow

关键提醒：绝对不要手动调用OpenWindow（控件已自动初始化），否则会报参数错误。

三、在你的 X 光检测系统中：不可替代的核心地位

1. 程序启动时的初始化

public MainViewModel(HWindowControl halconControl)
{
    _halconWinFormsControl = halconControl; // 绑定控件，必须传入
    Loading(); // 初始化完成后显示"已就绪"
}

作用：没有这个控件，整个视觉系统就是 "瞎子"，无法显示任何 X 光图像。

2. 核心功能的唯一出口

你的ShowXrayImage()方法是所有图像显示的唯一入口，而它的核心就是：

_halconWinFormsControl.HalconWindow.ClearWindow(); // 清屏
_halconWinFormsControl.HalconWindow.DispObj(enhanceImage); // 显示图像

覆盖场景：

测试图像按钮 → 直接调用

点位扫描到位 → 自动调用

连续扫描移动中 → 循环调用

3. 安全机制的可视化保障

急停、限位报警时，通过控件显示报警状态，让操作员一眼看到问题：

_halconWinFormsControl.HalconWindow.ClearWindow();
_halconWinFormsControl.HalconWindow.DispText("限位报警", "window", 12, 12, "red");

启动轴状态实时监控

3 个核心作用

1. 实时 UI 显示（仪表盘功能）

你界面上的这行文字：

轴状态:运行中|X:50.0 Y:0.0

就是这个方法每 200ms 刷新出来的。

没有它，界面上的轴坐标 / 状态永远不会变。

2. 安全保护（保镖功能）→ 工业设备最重要

轴如果一直往前走，会撞坏机械结构！

这个方法实时盯着限位开关：

一旦触发 LimitAlarm（超范围）

自动调用急停 EmergencyStop()

立刻停机，保护设备

3. 联动业务逻辑

点位扫描：判断轴是否到位 → 触发采图

连续扫描：实时获取轴位置 → 计算进度条

报警 / 复位：联动界面状态切换
