《Nano-vLLM 源码解读》第 11 篇 · ModelRunner：从 prompt 到 token

nano-vllm 用千行代码拆解 vLLM 核心,是读懂大模型推理最快的捷径。

1. 介绍

调度器决定"这一步跑哪些 Sequence"，Context 负责把元数据透传到模型每一层。但还有一层缺口：模型的 forward 只认张量（input_ids、positions），不认 Sequence 对象，也不认 block 表。需要一个把请求翻译成张量、再把结果翻译回 token 的中间层。

这个中间层就是本篇要介绍的 ModelRunner。

2. 本节总览

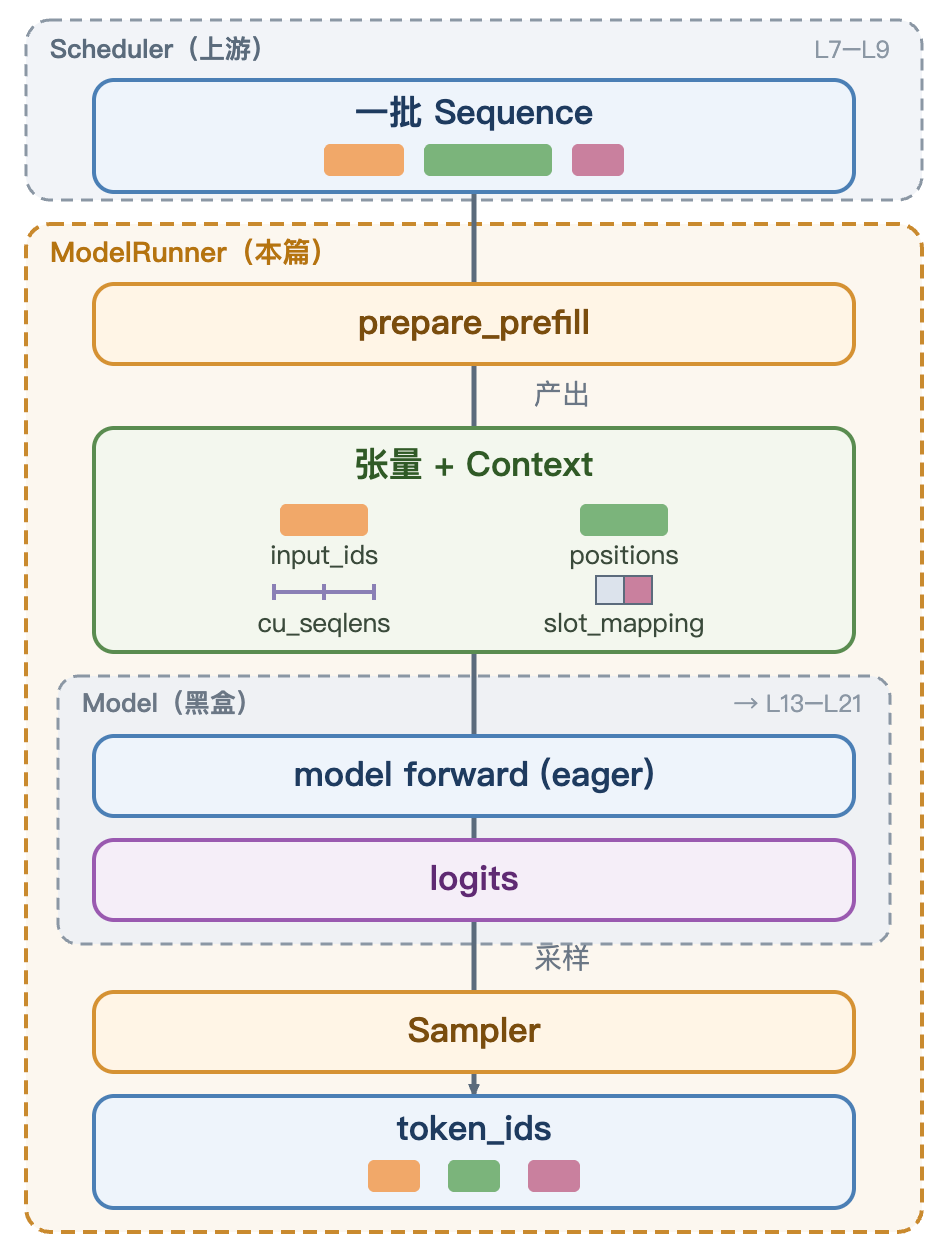

ModelRunner 接收一批来自调度器的 Sequence，调用模型的 forward 方法，产出 token。

方法	作用	所在篇幅
run	主干：prepare → forward → sample	✅ 本篇
prepare_prefill	变长 prompt 铺成张量	✅ 本篇
prepare_decode	decode step 铺张量	→ 下一篇
allocate_kv_cache	显存预算反推块数	→ L6
set_context	透传元数据	→ L10
run_model 的 graph 分支	CUDA Graph 提速	后续讲解
loop/read_shm/write_shm	多进程协作	后续讲解

3. 实现简版 ModelRunner

__init__：初始化

• 加载模型权重到 GPU
• 创建采样器
• 申请 KV Cache

import torch

from nanovllm.config import Config
from nanovllm.engine.sequence import Sequence
from nanovllm.models.qwen3 import Qwen3ForCausalLM
from nanovllm.layers.sampler import Sampler
from nanovllm.utils.context import set_context, get_context, reset_context
from nanovllm.utils.loader import load_model


class ModelRunner:
    def __init__(self, config: Config):
        self.config = config
        self.block_size = config.kvcache_block_size
        Sequence.block_size = self.block_size

        # 确保模型、KV Cache 都加载到 GPU 里，并使用正确的精度
        default_dtype = torch.get_default_dtype()
        torch.set_default_dtype(config.hf_config.dtype)
        torch.set_default_device("cuda")

        # Qwen3 模型架构，后续章节详细介绍
        self.model = Qwen3ForCausalLM(config.hf_config)
        load_model(self.model, config.model)
        self.sampler = Sampler()
        # 下文介绍
        self.allocate_kv_cache(num_blocks=8)

        # 还原默认 device/dtype，否则 prepare_* 里
        # torch.tensor(..., pin_memory=True) 会因默认 cuda 而报错
        torch.set_default_device("cpu")
        torch.set_default_dtype(default_dtype)

allocate_kv_cache：创建 KV cache

申请一个 6 维张量存储 KV，形状为 (2, num_layers, num_blocks, block_size, num_kv_heads, head_dim)。

张量维度的顺序并不是简单拍板，而是针对 KV 读写的特点精心编排的。

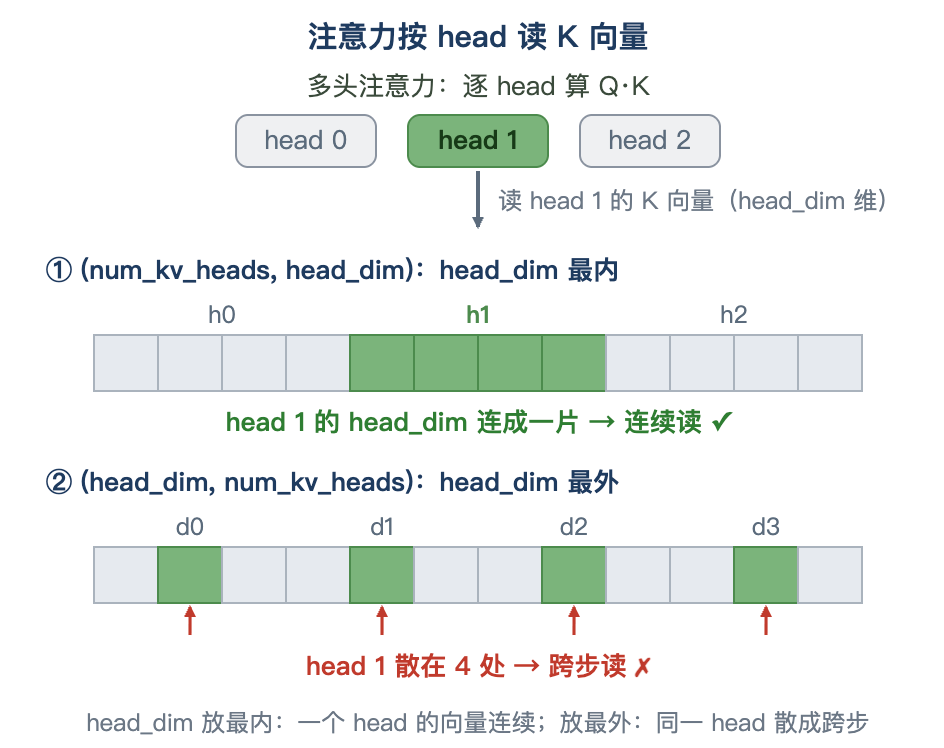

以 num_kv_heads 和 head_dim 维度顺序为例：

张量底层是一维连续内存，维度越靠内越相邻，一起读写的数据就越连续，越能避免跨步访问带来的 cache miss 与带宽浪费。

def allocate_kv_cache(self, num_blocks: int):
    hf = self.config.hf_config
    nkv = hf.num_key_value_heads
    head_dim = getattr(
        hf, "head_dim", hf.hidden_size // hf.num_attention_heads,
    )
    # 形状 (2, num_layers, num_blocks, block_size, num_kv_heads, head_dim)
    self.kv_cache = torch.empty(
        2, hf.num_hidden_layers, num_blocks,
        self.block_size, nkv, head_dim,
    )
    # 把每层 attention 的 k_cache / v_cache 指到这块大张量的对应切片
    layer_id = 0
    for module in self.model.modules():
        if hasattr(module, "k_cache") and hasattr(module, "v_cache"):
            module.k_cache = self.kv_cache[0, layer_id]
            module.v_cache = self.kv_cache[1, layer_id]
            layer_id += 1


ModelRunner.allocate_kv_cache = allocate_kv_cache

run：驱动整个流程

• 把调度产物Sequence 拼装为 model.forward 需要的 张量
• 调用 model.forward 计算 logits
• 采样出 token
• 清理本步 Context

def run(self, seqs: list[Sequence], is_prefill: bool) -> list[int]:
    # Sequence → 张量
    input_ids, positions = (
        self.prepare_prefill(seqs) if is_prefill # 下文介绍
        else self.prepare_decode(seqs)           # 下一篇介绍
    )
    # 在 GPU 上进行采样，所以 sampler 参数也需要存到 GPU 显存里
    temperatures = torch.tensor(
        [seq.temperature for seq in seqs],
        dtype=torch.float32, device="cuda",
    )
    # forward → logits → 采样出 token
    logits = self.run_model(input_ids, positions)           # 后续详细介绍
    token_ids = self.sampler(logits, temperatures).tolist() # 后续详细介绍
    # 清理本步的 Context
    reset_context()
    return token_ids


ModelRunner.run = run

run_model：计算 logits

• 张量经过 model.forward 得到 hidden
• hidden 经过 lm_head 得到 logits
• 推理不涉及反向传播，使用 @torch.inference_mode 关闭 PyTorch 梯度计算

@torch.inference_mode()
def run_model(self, input_ids, positions):
    hidden = self.model(input_ids, positions)
    return self.model.compute_logits(hidden)


ModelRunner.run_model = run_model

prepare_prefill：把变长 prompt 铺成张量

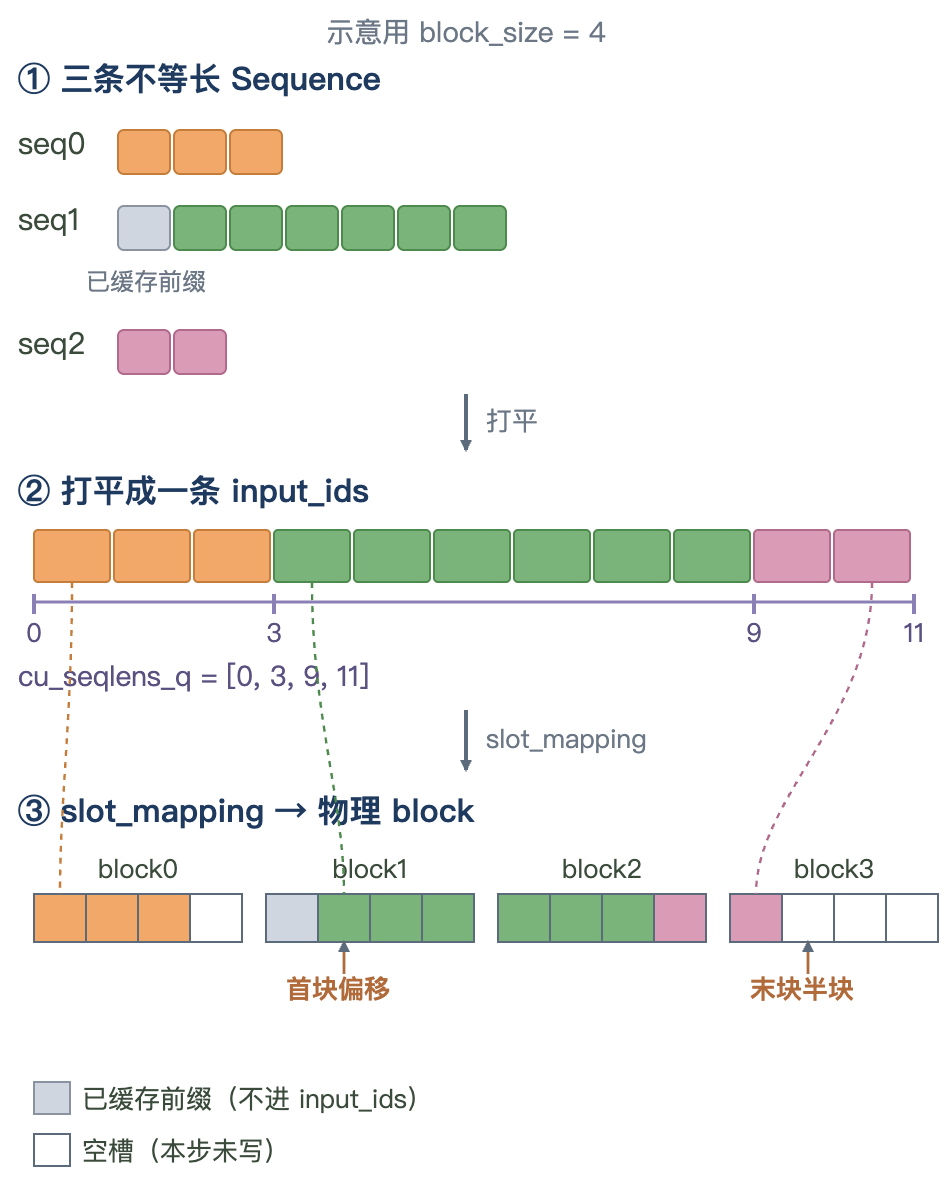

prefill 把多个 prompt 铺成一个张量，方便后续进行并行计算。

该方法产出五个对象：

• input_ids：把各序列要计算的新 token 首尾相接打平成一个一维数组。
• positions ：每个新 token 的位置编号，接着前缀往后排（有前缀时从 start 开始，不从 0 开始）。
• cu_seqlens_q ：各序列在打平数组里的 query 边界，形如 [0, 3, 9, 11]，FlashAttention 据此切开变长 batch。
• cu_seqlens_k ：key 的边界，长度等于前缀加新 token（有 prefix cache 时 k > q）。
• slot_mapping：每个新 token 要写入的物理 slot 下标。

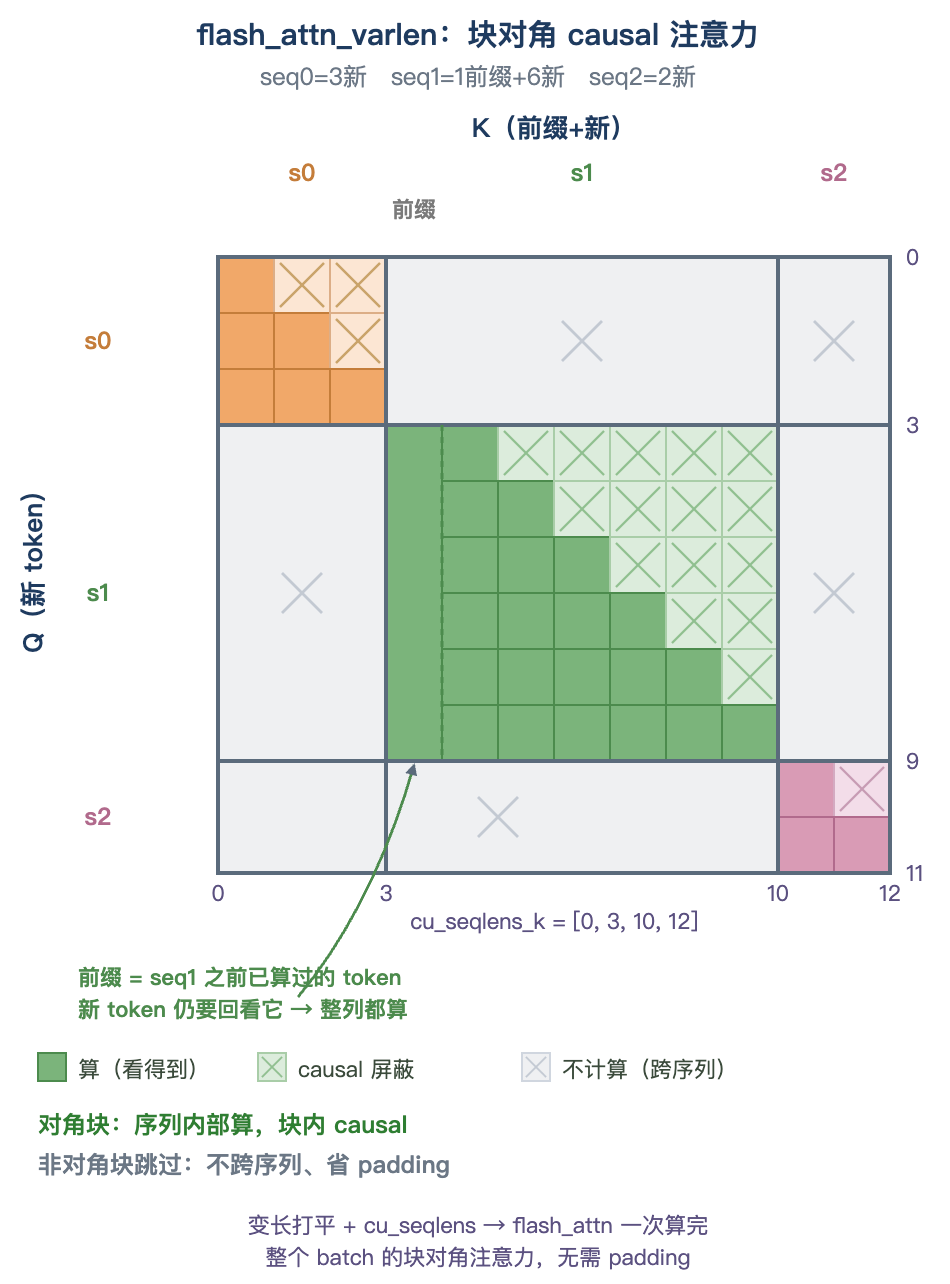

铺好这些张量后，prefill 走 flash_attn_varlen_func：它用 cu_seqlens 把打平的 q/k 切回序列，做块对角 causal 注意力------每条序列只在自己内部算（块内 causal：第 i 个 query 只看自己和前面的 key），序列之间不算，省掉给短序列 padding 的显存。

def prepare_prefill(self, seqs: list[Sequence]):
    input_ids = []
    positions = []
    cu_seqlens_q = [0]   # query（新 token）在打平数组里的边界
    cu_seqlens_k = [0]   # key（前缀 + 新）的长度边界
    max_seqlen_q = 0
    max_seqlen_k = 0
    slot_mapping = []    # 每个新 token 写到哪个物理 slot
    block_tables = None

    for seq in seqs:
        start = seq.num_cached_tokens        # 已缓存前缀长度
        seqlen_q = seq.num_scheduled_tokens  # 本步要算的新 token 数
        end = start + seqlen_q
        seqlen_k = end                       # key 总长 = 前缀 + 新

        input_ids.extend(seq[start:end])     # 只取要算的那一段
        positions.extend(range(start, end))  # 位置接着前缀往后排
        cu_seqlens_q.append(cu_seqlens_q[-1] + seqlen_q)
        cu_seqlens_k.append(cu_seqlens_k[-1] + seqlen_k)
        max_seqlen_q = max(seqlen_q, max_seqlen_q)
        max_seqlen_k = max(seqlen_k, max_seqlen_k)

        # ------ slot_mapping：算出每个新 token 写到哪个物理 slot ------
        # slot = KV cache 里的一个物理槽位，一个 token 的 K/V 占一个。
        # 逻辑连续的 token，物理 block 可能不连续（paged），故逐 block 算。
        # start_block / end_block：[start, end) 覆盖的逻辑 block 范围，
        # end 向上取整，取成开区间（左闭右开）。
        start_block = start // self.block_size
        end_block = (end + self.block_size - 1) // self.block_size
        for i in range(start_block, end_block):
            # block_table[i]：第 i 个逻辑 block → 物理 block 号
            # base：该物理 block 在大张量里的起始 slot 下标
            base = seq.block_table[i] * self.block_size
            slot_start = base
            if i == start_block:            # 首块：前缀已写过，从偏移处起
                slot_start += start % self.block_size
            if i != end_block - 1:          # 中间块：整块写满到 block_size
                slot_end = base + self.block_size
            else:                           # 末块：只写到 end，通常是半块
                slot_end = base + end - i * self.block_size
            # [slot_start, slot_end) 这段槽位依次发给本块内的新 token
            slot_mapping.extend(range(slot_start, slot_end))

    # 有前缀复用时才需要 block_tables（→ L5）
    if cu_seqlens_k[-1] > cu_seqlens_q[-1]:
        block_tables = self.prepare_block_tables(seqs)

    # CPU list → pinned 张量 → 异步拷 GPU
    # pin_memory：页锁定内存，物理地址固定，DMA 可直读，省一次中转拷贝
    #   普通的 CPU 内存是可分页内存（pageable）
    #   操作系统的虚拟内存机制可能随时把它换出到磁盘
    #   或在物理内存里挪位置,物理地址不固定
    # non_blocking：把拷贝排进 CUDA stream 就返回，让 CPU 不干等；
    #   拷贝与 forward 同在默认 stream，按入队顺序执行，
    #   forward 一定等拷贝完才读，不会读到没拷完的数据。
    def to_cuda(x, dtype):
        t = torch.tensor(x, dtype=dtype, pin_memory=True)
        return t.cuda(non_blocking=True)

    input_ids = to_cuda(input_ids, torch.int64)
    positions = to_cuda(positions, torch.int64)
    cu_seqlens_q = to_cuda(cu_seqlens_q, torch.int32)
    cu_seqlens_k = to_cuda(cu_seqlens_k, torch.int32)
    slot_mapping = to_cuda(slot_mapping, torch.int32)

    # 写进 Context，透传给每一层 attention（→ L10）
    set_context(
        True, cu_seqlens_q, cu_seqlens_k,
        max_seqlen_q, max_seqlen_k,
        slot_mapping, None, block_tables,
    )
    return input_ids, positions


ModelRunner.prepare_prefill = prepare_prefill

prepare_block_tables：记录历史 K/V 的地址

block_table ：一条序列「逻辑块 → 物理块号」的清单，如 [3, 7, 1] 表示它的第 0、1、2 个逻辑块分别落在物理块 3、7、1。

何时用 ：无前缀复用时，K/V 当场算出、就在批里，不需要它；命中前缀缓存时，前缀 K/V 已在 KV cache 里，此时 key 比 query 长，即 cu_seqlens_k[-1] > cu_seqlens_q[-1]，attention 只能凭 block_table 回 cache 读（→ L5）。

padding ：各序列长短不一，用 -1 补齐成 (batch, 最长块数) 张量，-1 表空块，kernel 跳过。

def prepare_block_tables(self, seqs: list[Sequence]):
    # 最长的 block_table，决定矩形张量的列数
    max_len = max(len(seq.block_table) for seq in seqs)
    # 每行一条序列，短的用 -1 补到 max_len，凑成规整矩形
    bt = [
        seq.block_table + [-1] * (max_len - len(seq.block_table))
        for seq in seqs
    ]
    # CPU → pinned → 异步拷 GPU（同 prepare_prefill 的 to_cuda）
    table = torch.tensor(bt, dtype=torch.int32, pin_memory=True)
    return table.cuda(non_blocking=True)


ModelRunner.prepare_block_tables = prepare_block_tables

4. 集成验证

加载真实 Qwen3-0.6B，造一条 Sequence，跑一次 prefill，验证 ModelRunner 能否把它拼接成张量、输出第一个 token。

import torch.distributed as dist
from modelscope import snapshot_download
from transformers import AutoTokenizer
from nanovllm.sampling_params import SamplingParams

# 单卡环境准备：nano-vllm 的网络层在构造时要查 world_size，
# 这里先初始化一个单进程组（多卡版后续介绍）
torch.cuda.set_device(0)
if not dist.is_initialized():
    dist.init_process_group("nccl", "tcp://localhost:2333", world_size=1, rank=0)

# 本地路径（Config 要求 model 是已存在的目录）
model_path = snapshot_download("Qwen/Qwen3-0.6B")

config = Config(model_path, enforce_eager=True, max_model_len=4096)
runner = ModelRunner(config)
tokenizer = AutoTokenizer.from_pretrained(model_path)

# prompt → token ids（chat template）
msgs = [{"role": "user", "content": "你是谁"}]
text = tokenizer.apply_chat_template(
    msgs, tokenize=False, add_generation_prompt=True, enable_thinking=False,
)
prompt_ids = tokenizer(text).input_ids

# 造一条 Sequence，整段 prompt 一次 prefill
seq = Sequence(prompt_ids, SamplingParams(temperature=0.6))
seq.num_scheduled_tokens = len(seq)               # 整段都要算
seq.block_table = list(range(seq.num_blocks))

# 看一眼 prepare_prefill 铺出来的张量
input_ids, positions = runner.prepare_prefill([seq])
ctx = get_context()
print("prompt tokens :", len(prompt_ids))
print("input_ids[:8] :", input_ids[:8].tolist())
print("positions[:8] :", positions[:8].tolist())
print("cu_seqlens_q  :", ctx.cu_seqlens_q.tolist())
print("slot_mapping[:8]:", ctx.slot_mapping[:8].tolist())
reset_context()

Downloading Model from https://www.modelscope.cn to directory: /DATA/disk5/cache/modelscope/models/Qwen/Qwen3-0.6B


2026-05-28 18:10:33,327 - modelscope - INFO - Target directory already exists, skipping creation.


prompt tokens : 14
input_ids[:8] : [151644, 872, 198, 105043, 100165, 151645, 198, 151644]
positions[:8] : [0, 1, 2, 3, 4, 5, 6, 7]
cu_seqlens_q  : [0, 14]
slot_mapping[:8]: [0, 1, 2, 3, 4, 5, 6, 7]

# 端到端：一批 Sequence → 第一个 next token
token_ids = runner.run([seq], is_prefill=True)

print("first next token id :", token_ids[0])
print("decoded             :", tokenizer.decode(token_ids))

first next token id : 104198
decoded             : 我是

5. 小结

ModelRunner 是调度器与模型之间的中间层：向上接收 Sequence 对象，拼接张量，forward 完再把 logits 转为 token。

__init__ 备好模型与 cache，run 串起 prepare → forward → sample，prepare_prefill 把变长 prompt 打平、用 cu_seqlens 标边界、slot_mapping 逐 block 算出每个新 token 的物理写入位置。

下一篇讲解 prepare_decode------decode 怎么在 prefill 留下的状态上，继续生成 token。
