使用 Python 创建 PowerPoint SmartArt 图形

在现代商务演示中，SmartArt 图形是一种强大的可视化工具，能够将复杂的信息、流程和层次结构以直观的方式呈现。无论是组织结构图、流程图还是循环图，SmartArt 都能帮助观众快速理解关键信息。本文将介绍如何使用 Python 在 PowerPoint 演示文稿中创建和定制 SmartArt 图形，实现自动化的专业演示文档生成。

环境准备

首先，需要安装 Spire.Presentation for Python 库：

bash 复制代码

pip install Spire.Presentation

该库提供了完整的 PowerPoint API，支持创建、编辑和保存 PPT 文件，包括对 SmartArt 图形的全面控制。

创建 SmartArt 图形的基本步骤

初始化演示文稿并添加 SmartArt

创建 SmartArt 的第一步是初始化 PowerPoint 文档对象，然后在幻灯片中添加 SmartArt 形状。SmartArt 的位置和大小通过坐标参数指定：

python 复制代码

from spire.presentation import *
from spire.presentation.common import *

# 创建演示文稿对象
presentation = Presentation()

# 获取第一张幻灯片
slide = presentation.Slides[0]

# 添加 SmartArt 图形（位置 x=200, y=60, 宽=300, 高=300）
# 使用齿轮布局类型
smartArt = slide.Shapes.AppendSmartArt(
    200, 60, 300, 300, SmartArtLayoutType.Gear)

AppendSmartArt 方法接受五个参数：x 坐标、y 坐标、宽度、高度和布局类型。Spire.Presentation 支持多种内置布局类型，包括：

BasicCycle - 基本循环图
Process - 流程图
Hierarchy - 层次结构图
Relationship - 关系图
Matrix - 矩阵图
Gear - 齿轮图

选择合适的布局类型对于有效传达信息至关重要。

设置 SmartArt 样式和颜色

创建 SmartArt 后，可以通过设置样式和颜色来增强视觉效果：

python 复制代码

# 设置 SmartArt 样式为微妙效果
smartArt.Style = SmartArtStyleType.SubtleEffect

# 设置颜色主题为渐变循环强调色3
smartArt.ColorStyle = SmartArtColorType.GradientLoopAccent3

样式控制形状的视觉效果（如阴影、反射、发光等），而颜色主题则定义了整个 SmartArt 的配色方案。可用的样式包括：

SimpleFill - 简单填充
SubtleEffect - 微妙效果
ModerateEffect - 中等效果
IntenseEffect - 强烈效果

颜色主题则提供了数十种预设配色方案，可以根据演示文稿的整体设计风格进行选择。

管理 SmartArt 节点

清除默认节点

新创建的 SmartArt 通常包含默认节点。在实际应用中，我们通常需要清除这些默认节点，然后添加自定义内容：

python 复制代码

# 收集所有需要删除的节点
nodes_to_remove = []
for node in smartArt.Nodes:
    nodes_to_remove.append(node)

# 删除所有默认节点
for node in nodes_to_remove:
    smartArt.Nodes.RemoveNode(node)

这种两步删除方法是必要的，因为在遍历集合时直接删除会导致迭代器错误。先将节点添加到临时列表，然后再逐一删除，可以确保操作的稳定性。

添加自定义节点并设置文本

清除默认节点后，可以添加自定义节点并设置其文本内容：

python 复制代码

# 添加第一个节点
node1 = smartArt.Nodes.AddNode()
node1.TextFrame.Text = "数据采集"

# 添加第二个节点
node2 = smartArt.Nodes.AddNode()
node2.TextFrame.Text = "数据处理"

# 设置文本样式
node2.TextFrame.TextRange.Fill.FillType = FillFormatType.Solid
node2.TextFrame.TextRange.Fill.SolidColor.KnownColor = KnownColors.Black

每个节点都包含一个 TextFrame 对象，用于管理节点的文本内容。通过 TextRange 属性，可以进一步控制文本的格式，包括字体、颜色、大小等。

修改现有节点的文本

除了添加新节点，还可以修改现有节点的文本内容：

python 复制代码

# 加载已有 SmartArt 的演示文稿
presentation.LoadFromFile("existing_presentation.pptx")

# 遍历幻灯片中的所有形状
for shape in presentation.Slides[0].Shapes:
    if isinstance(shape, ISmartArt):
        # 获取第二个根节点（索引从0开始）
        target_node = shape.Nodes[1]
        # 修改节点文本
        target_node.TextFrame.Text = "更新后的内容"

这种方式特别适用于批量更新演示文稿中的 SmartArt 内容，例如根据数据源动态生成报告。

高级定制技巧

调整 SmartArt 颜色主题

可以根据不同的场景需求，动态调整 SmartArt 的颜色主题：

python 复制代码

# 加载演示文稿
presentation.LoadFromFile("template.pptx")

# 遍历所有 SmartArt 图形
for shape in presentation.Slides[0].Shapes:
    if isinstance(shape, ISmartArt):
        # 检查当前颜色类型
        if shape.ColorStyle == SmartArtColorType.ColoredFillAccent1:
            # 更改为彩色强调色主题
            shape.ColorStyle = SmartArtColorType.ColorfulAccentColors

这种条件判断的方式允许根据现有样式进行智能调整，避免覆盖用户已经自定义的设置。

按位置添加节点

对于某些布局类型，可以指定新节点的位置：

python 复制代码

# 在特定位置添加子节点
parent_node = smartArt.Nodes[0]
new_node = parent_node.ChildNodes.AddNodeByPosition(PositionType.After)
new_node.TextFrame.Text = "子流程"

这种方法在创建层次结构或流程图时非常有用，可以精确控制节点的层级关系和排列顺序。

设置节点轮廓样式

为了增强视觉效果，可以为 SmartArt 节点设置轮廓样式：

python 复制代码

# 设置 SmartArt 节点轮廓
for node in smartArt.Nodes:
    node.Shape.Line.FillType = FillFormatType.Solid
    node.Shape.Line.SolidFillColor.Color = Color.get_Blue()
    node.Shape.Line.Width = 2.0

轮廓设置可以使 SmartArt 在不同背景下更加清晰可见，特别是在投影演示时提升可读性。

实际应用示例

下面是一个完整的示例，展示如何创建一个业务流程 SmartArt 图形：

python 复制代码

from spire.presentation import *
from spire.presentation.common import *

def create_process_smartart():
    # 创建演示文稿
    presentation = Presentation()
    slide = presentation.Slides[0]

    # 添加流程型 SmartArt
    smartArt = slide.Shapes.AppendSmartArt(
        100, 100, 500, 200, SmartArtLayoutType.BasicProcess)

    # 设置样式
    smartArt.Style = SmartArtStyleType.ModerateEffect
    smartArt.ColorStyle = SmartArtColorType.ColorfulAccentColors

    # 清除默认节点
    nodes_to_remove = list(smartArt.Nodes)
    for node in nodes_to_remove:
        smartArt.Nodes.RemoveNode(node)

    # 添加业务流程节点
    steps = ["需求分析", "系统设计", "开发实现", "测试验证", "部署上线"]
    for step in steps:
        node = smartArt.Nodes.AddNode()
        node.TextFrame.Text = step
        node.TextFrame.TextRange.FontHeight = 14

    # 保存文件
    presentation.SaveToFile("business_process.pptx", FileFormat.Pptx2010)
    presentation.Dispose()

create_process_smartart()

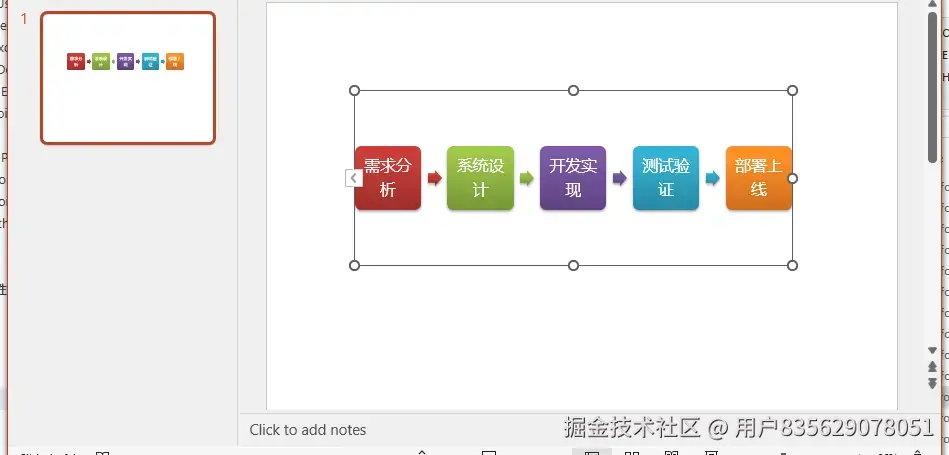

结果预览：

这个示例创建了一个五步业务流程图，每一步都有清晰的标签和适当的字体大小。通过修改 steps 列表，可以轻松生成不同数量和内容的流程图。

实用技巧总结

在使用 SmartArt 时，以下几点值得注意：

布局选择：根据信息类型选择合适的布局。流程图适合线性过程，层次结构适合组织关系，循环图适合周期性流程。
节点数量控制：单个 SmartArt 中的节点不宜过多，通常 5-7 个节点最为合适，过多的节点会降低可读性。
颜色一致性：保持 SmartArt 颜色与演示文稿整体风格一致，避免使用过于鲜艳或冲突的颜色组合。
文本简洁性：节点文本应简明扼要，避免长句。如果内容较多，考虑使用备注或单独的说明幻灯片。
自动化批量生成：结合数据源（如 Excel、数据库），可以自动生成多个 SmartArt 图形，大幅提升报告制作效率。

结语

通过 Python 和 Spire.Presentation，我们可以高效地创建和定制 SmartArt 图形，实现演示文档的自动化生成。这种方法特别适用于需要定期生成报告、更新流程图或批量创建培训材料的场景。掌握 SmartArt 的编程控制技巧，将显著提升办公自动化水平和工作效率。

随着对 API 的深入理解，还可以进一步探索更复杂的定制功能，如节点动画、智能布局调整以及与外部数据源的集成，为演示文档注入更多动态和交互元素。
