一. gradle中配置了什么

首先，我们想使用ViewBinding，要在gradle中配置值viewBinding { enabled = true }，所以我们先从此处入手。点击viewBinding，我们进入了一个类：

Kotlin 复制代码

/*
 * Copyright (C) 2019 The Android Open Source Project
 *
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *
 *      http://www.apache.org/licenses/LICENSE-2.0
 *
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 */

package com.android.build.gradle.internal.dsl

import com.android.build.api.dsl.BuildFeatures
import com.android.build.api.dsl.ViewBinding
import com.android.build.gradle.api.ViewBindingOptions
import com.android.build.gradle.internal.services.DslServices
import com.android.build.gradle.options.BooleanOption
import java.util.function.Supplier
import javax.inject.Inject

/** DSL object for configuring view binding options.  */
abstract class ViewBindingOptionsImpl @Inject constructor(
    private val features: Supplier<BuildFeatures>,
    private val dslServices: DslServices
) : ViewBindingOptions, ViewBinding {

    override var enable: Boolean
        get() {
            val bool = features.get().viewBinding
            if (bool != null) {
                return bool
            }
            return dslServices.projectOptions[BooleanOption.BUILD_FEATURE_VIEWBINDING]
        }
        set(value) {
            features.get().viewBinding = value
        }

    /** Whether to enable view binding.  */
    override var isEnabled: Boolean
        get() = enable
        set(value) {
            enable = value
        }
}

可以看见它只是保存了DSL的值到类中，映射的代码不在此处。

二. 源码代码映射实现

这映射代码的位置很难找（作者技术还不够），最后是通过网上搜索，知道代码位置是在android/platform/frameworks/data-binding 中。克隆下面仓库到本地，即可查看源码：https://android.googlesource.com/platform/frameworks/data-binding/https://android.googlesource.com/platform/frameworks/data-binding/附，克隆命令：

bash 复制代码

git clone -c http.proxy=http://127.0.0.1:端口 \
            -c https.proxy=http://127.0.0.1:端口 \
            https://android.googlesource.com/platform/frameworks/data-binding

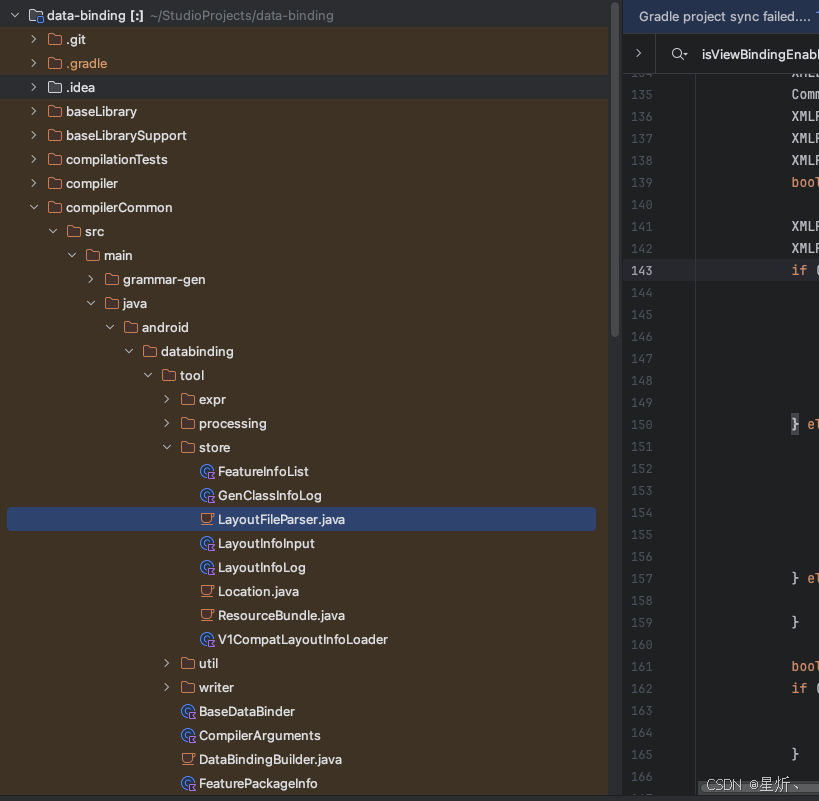

转换类在这个位置：

java 复制代码

    private static ResourceBundle.LayoutFileBundle parseOriginalXml(
            @NonNull final RelativizableFile originalFile, @NonNull final String pkg,
            @NonNull final String encoding, boolean isViewBindingEnabled,
            boolean isDataBindingEnabled)
            throws IOException {
        File original = originalFile.getAbsoluteFile();
        try {
            Scope.enter(new FileScopeProvider() {
                @Override
                public String provideScopeFilePath() {
                    return original.getAbsolutePath();
                }
            });
            final String xmlNoExtension = ParserHelper.stripExtension(original.getName());
            FileInputStream fin = new FileInputStream(original);
            InputStreamReader reader = new InputStreamReader(fin, encoding);
            ANTLRInputStream inputStream = new ANTLRInputStream(reader);
            XMLLexer lexer = new XMLLexer(inputStream);
            CommonTokenStream tokenStream = new CommonTokenStream(lexer);
            XMLParser parser = new XMLParser(tokenStream);
            XMLParser.DocumentContext expr = parser.document();
            XMLParser.ElementContext root = expr.element();
            boolean isBindingData = "layout".equals(root.elmName.getText());

            XMLParser.ElementContext data;
            XMLParser.ElementContext rootView;
            if (isBindingData) {
                if (!isDataBindingEnabled) {
                    L.e(ErrorMessages.FOUND_LAYOUT_BUT_NOT_ENABLED);
                    return null;
                }
                data = getDataNode(root);
                rootView = getViewNode(original, root);
            } else if (isViewBindingEnabled) {
                if ("true".equalsIgnoreCase(attributeMap(root).get("tools:viewBindingIgnore"))) {
                    L.d("Ignoring %s for view binding", originalFile);
                    return null;
                }
                data = null;
                rootView = root;
            } else {
                return null;
            }

            boolean isMerge = "merge".equals(rootView.elmName.getText());
            if (isBindingData && isMerge && !filter(rootView, "include").isEmpty()) {
                L.e(ErrorMessages.INCLUDE_INSIDE_MERGE);
                return null;
            }

            String rootViewType = getViewName(rootView);
            String rootViewId = attributeMap(rootView).get("android:id");
            ResourceBundle.LayoutFileBundle bundle =
                new ResourceBundle.LayoutFileBundle(
                    originalFile, xmlNoExtension, original.getParentFile().getName(), pkg,
                    isMerge, isBindingData, rootViewType, rootViewId);

            final String newTag = original.getParentFile().getName() + '/' + xmlNoExtension;
            parseData(original, data, bundle);
            parseExpressions(newTag, rootView, isMerge, bundle);

            return bundle;
        } finally {
            Scope.exit();
        }
    }

这个类处理的是编译期逻辑 （不是运行期），Gradle 构建时会调用它。它的输入是你的 res/layout/xxx.xml，输出是两样东西：

一个清洗后的 XML 文件 （去掉了 @{...} 表达式，变成普通布局）

一个 LayoutFileBundle 对象 （记录了所有需要绑定的视图、表达式、变量等信息，后续用来生成 XXXBinding.java 代码）

1. 核心入口：`parseXml(...)`

java 复制代码

public static ResourceBundle.LayoutFileBundle parseXml(...)

这是主入口，做三件事：

步骤	方法	作用
1	`findEncoding()`	检测 XML 文件编码（防止中文乱码）
2	`stripFile()`	清洗 XML ：把 `@{...}` 等表达式剥离，输出到 `build/` 目录
3	`parseOriginalXml()`	解析原始 XML ，提取 binding 信息，返回 `LayoutFileBundle`

2. 布局类型判断：`parseOriginalXml(...)`

这个方法决定你的 XML 到底是 Data Binding 还是 View Binding：

java 复制代码

boolean isBindingData = "layout".equals(root.elmName.getText());

根节点	类型	处理逻辑
`<layout>`	Data Binding	必须开启 `isDataBindingEnabled`，解析 `<data>` 节点和内部视图
普通视图根节点	View Binding	必须开启 `isViewBindingEnabled`，且没有 `tools:viewBindingIgnore="true"`
其他	不处理	直接返回 `null`

如果是 Data Binding，还会检查 <merge> 标签里不能有 <include>（代码里有这个限制）。

3. 解析 `<data>` 节点：`parseData(...)`

如果是 Data Binding 布局，根节点是 <layout>，它的第一个子节点通常是 <data>：

XML 复制代码

<<layout>
    <data>
        <import type="java.util.List"/>
        <variable name="user" type="com.example.User"/>
    </data>
    ...
</layout>

这个方法遍历 <data> 内部：

<import> ：记录类型别名，比如 type="java.util.List"，后续代码生成时用来 import

<variable> ：记录变量名和类型，比如 name="user"，type="com.example.User"

class 属性：自定义生成的 Binding 类名（默认是布局名转驼峰）

4. 最核心的方法：`parseExpressions(...)`

它遍历 XML 树，找出所有需要生成绑定代码的视图，分为两类：

4.1 两类目标元素

java 复制代码

List<ElementContext> bindingElements;        // 需要生成绑定字段的
List<ElementContext> otherElementsWithIds;  // 只有 id，没有表达式的

bindingElements 包括：

根视图本身

<merge> 标签的直接子视图

带有 @{...} 或 @={...} 表达式的视图

包含 <include> 子标签的视图

<include> 标签本身

otherElementsWithIds：

其他只带了 android:id 但没有绑定表达式的普通视图（View Binding 也需要这些）

4.2 为每个元素创建 BindingTargetBundle

遍历 bindingElements，为每个元素创建绑定目标：

java 复制代码

bundle.createBindingTarget(id, viewName, true, tag, originalTag, ...);

特殊处理：

<include> ：读取 layout="@layout/xxx"，提取被包含的布局名

<fragment>：不支持数据绑定表达式，直接跳过

普通视图 ：生成一个唯一 tag（如 binding_0），后续生成的 Java 代码会用这个 tag 去 findViewWithTag

4.3 解析属性中的表达式

遍历该元素的所有属性，找 @{...} 和 @={...}：

java 复制代码

final boolean isOneWay = value.startsWith("@{");   // 单向绑定
final boolean isTwoWay = value.startsWith("@={");  // 双向绑定

提取花括号内的表达式内容，记录到 BindingTargetBundle 中。后续代码生成器会根据这些表达式生成 setXxx() 或 addOnPropertyChangedCallback() 等代码。

5. XML 清洗：`stripFile(...)`

为什么需要清洗？因为 Android 系统运行时不认识 @{...} 这种语法，如果直接把带表达式的 XML 打包进 APK，运行时会报错。

java 复制代码

private static void stripFile(...) {
    // 1. 用 XPath 判断是否有 <layout> 根节点
    boolean changed = isBindingLayout(doc, xPath);

    // 2. 如果有，调用 XmlEditor.strip() 把 @{...} 等全部删掉
    if (changed) {
        stripBindingTags(xml, out, binderId, encoding);
    } else {
        // 没有表达式就直接复制
        FileUtils.copyFile(xml, out);
    }
}

清洗后的 XML 就是普通的、合法的 Android 布局文件，会被打包进 APK。

6.几个辅助工具方法

方法	作用
`findEncoding()`	用 `UniversalDetector` 检测文件编码，默认 UTF-8
`attributeMap()`	把 XML 属性转成 `Map<String, String>`，方便读取
`escapeQuotes()`	去掉属性值前后的引号，并做 XML 转义还原
`getViewName()`	处理特殊标签：`view` 标签读 `class` 属性；`include`/`fragment` 返回 `android.view.View`
`filter()` / `filterNot()`	按标签名筛选子元素

三. 如何实现在同步时就编译代码的

这个代码是我们在同步时就进行执行的，这个实现的逻辑是什么呢？下面我们来看它具体的实现：

执行: ./gradlew assembleDebug

javac扫描 classpath 中的 JAR

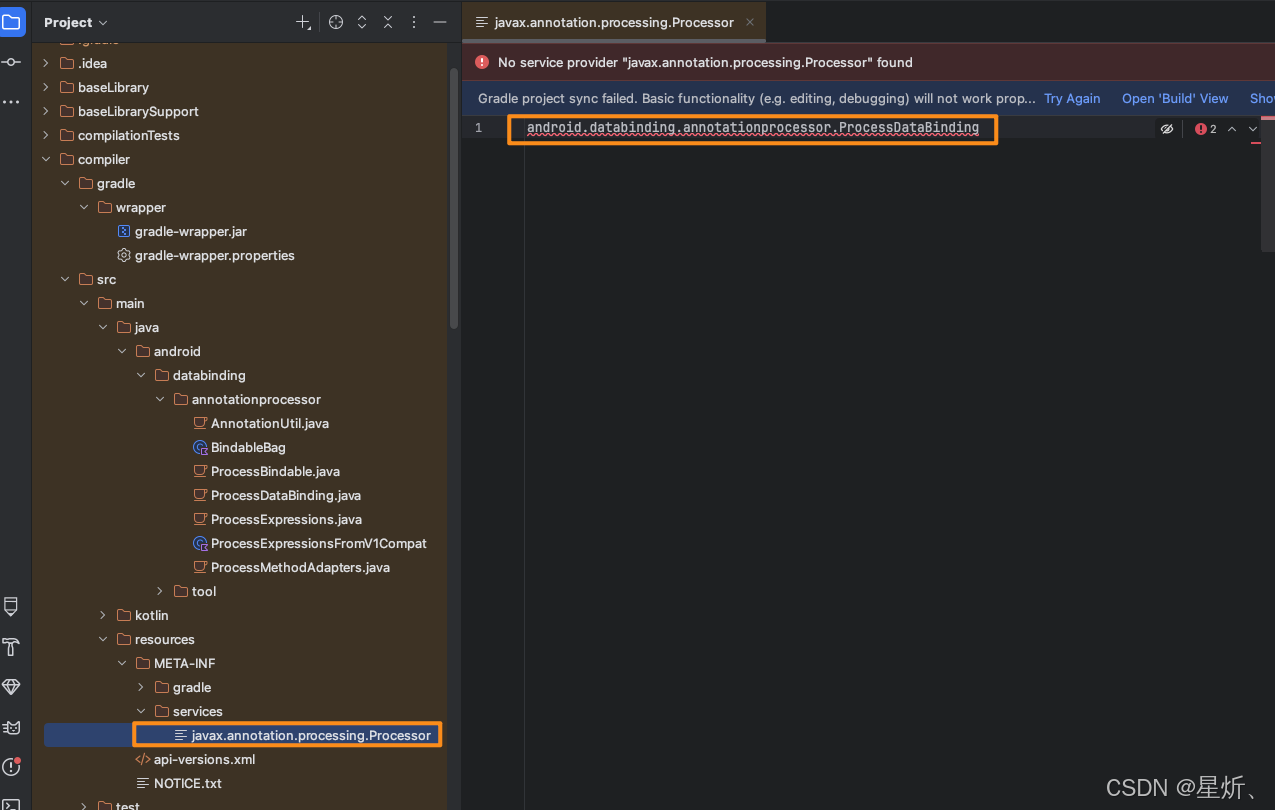

发现META-INF/services/javax.annotation.processing.Processor（下图是这个类的位置）

找到这个类并示例化

加载并实例化该类

四. 总结

你的 XML 布局文件

│

▼

parseXml()

├── 1. findEncoding() ──► 检测编码

├── 2. stripFile() ─────► 清洗 XML（去掉 @{...}）──► 输出到 build/intermediates/...

└── 3. parseOriginalXml()

├── 判断类型：DataBinding / ViewBinding / 不处理

├── parseData() ─────► 提取 <import> / <variable>

└── parseExpressions()

├── 收集 bindingElements（有表达式、include、根视图等）

├── 收集 otherElementsWithIds（只带 id 的）

└── 为每个元素创建 BindingTargetBundle（记录 id、tag、表达式）

│

▼

返回 LayoutFileBundle

│

▼

后续代码生成器用它生成 XXXBinding.java
