点云采集多段线节点高差大？CASS/TerraSolid一键“展平”解决

0 问题描述

现象：在TerraSolid中，通过点云数据绘制（车道）多段线时，未开启"顶视图"（俯视视角）。采集完成后，发现多段线的各个节点高程（Z值）不一致，相差非常大。PS：在TerraSolid中绘制完成后，导出DWG文件，最终在cass中使用并展示。

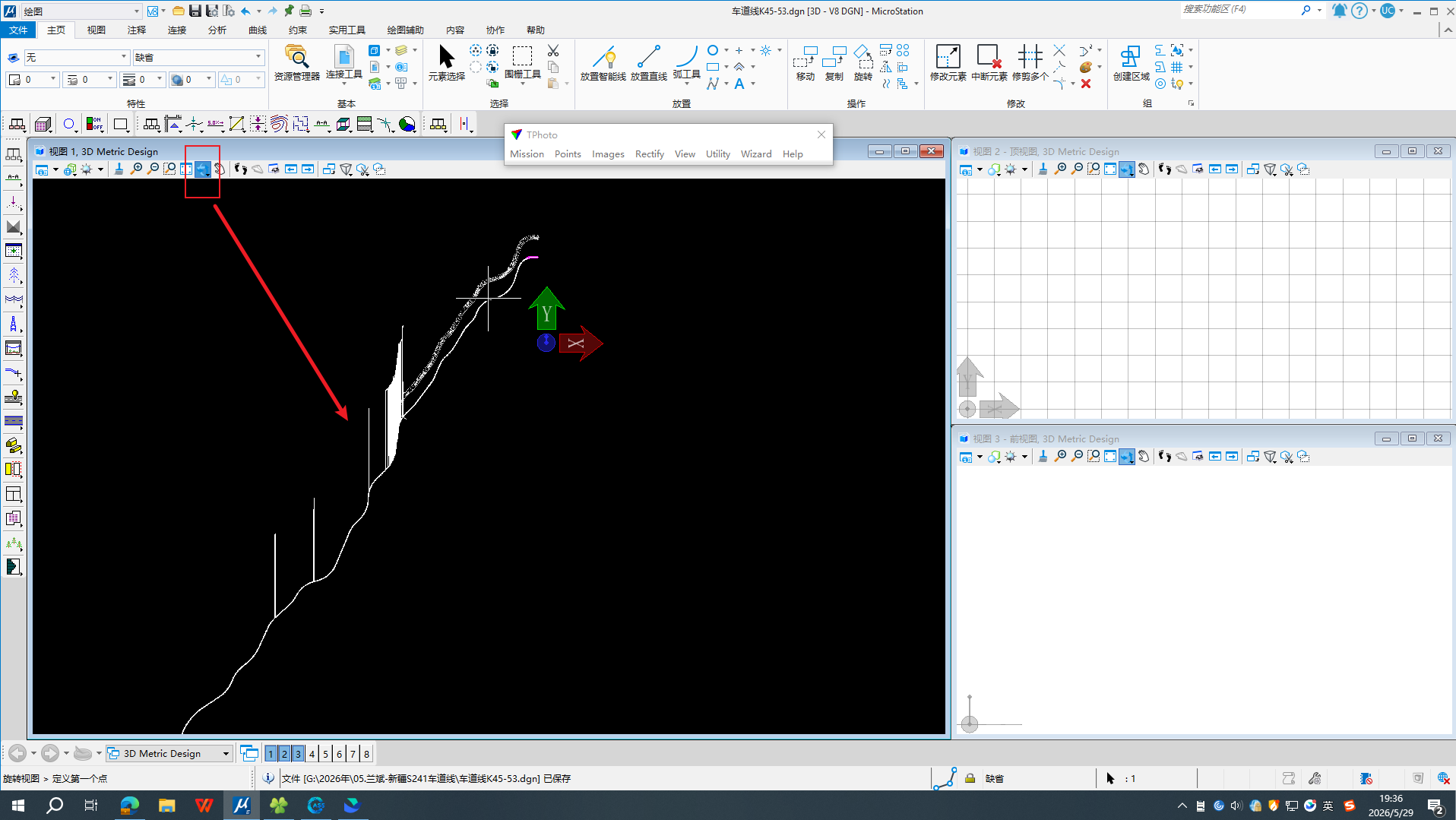

• TerraSolid界面

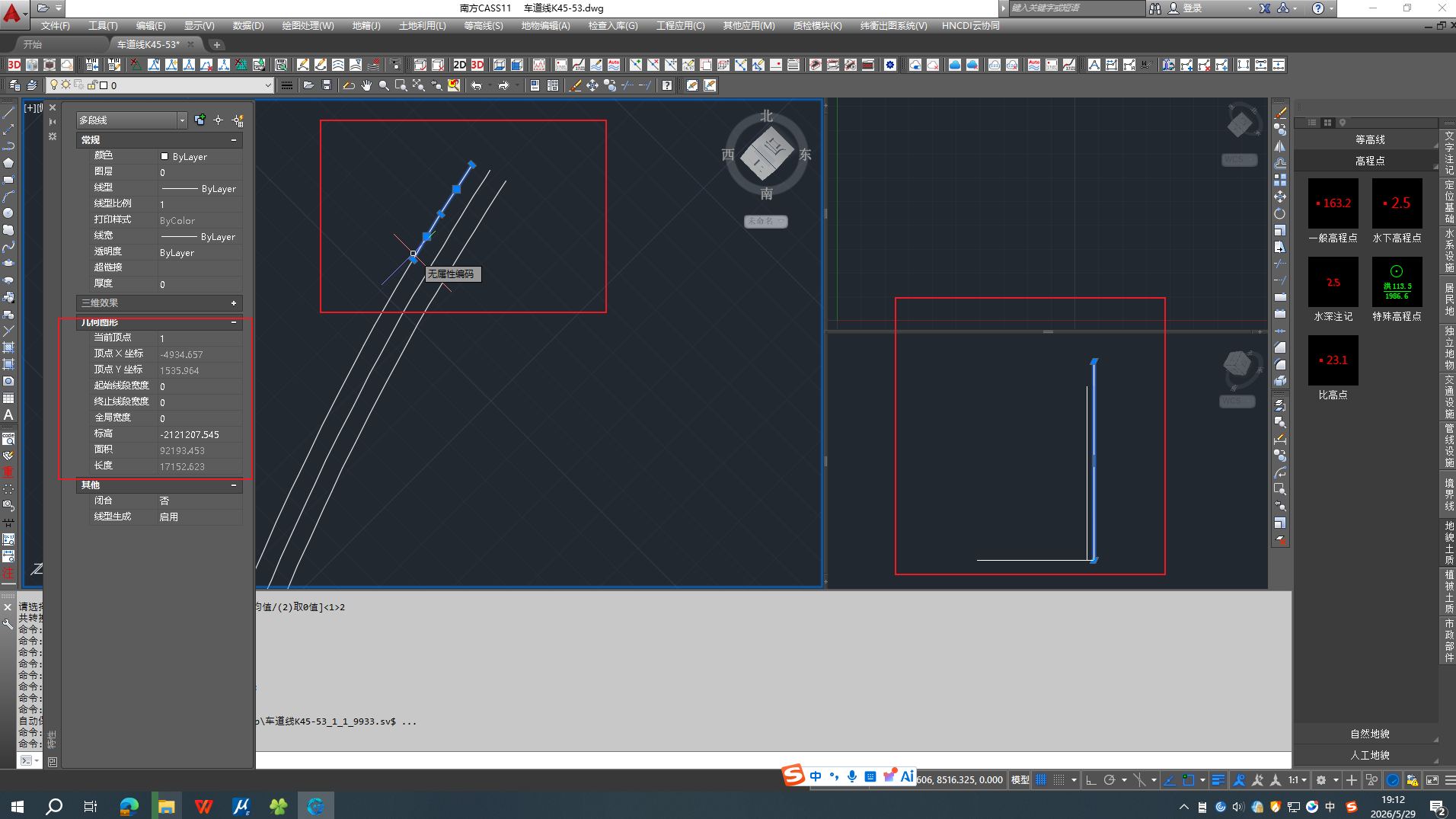

• cass界面

  cass中尝试失败的操作：
• 用Ctrl+1属性面板，修改"起点Z坐标"和"终点Z坐标" → 无效，中间节点不变。

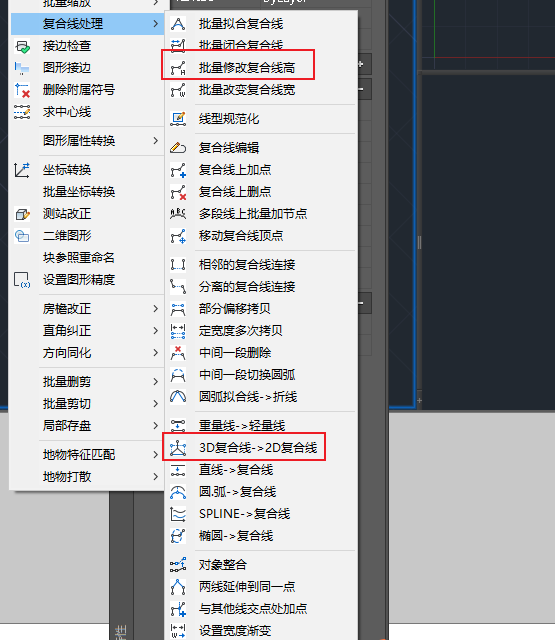

• 使用"地物编辑" → "复合线处理" → "批量修改复合线高程" → 依然无效。

1 根本原因分析：为什么常规方法不管用？

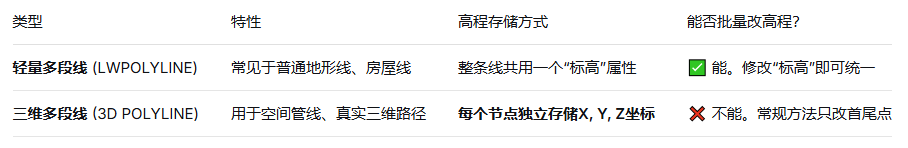

要解决问题，首先要看清画出的线，很可能不是普通的"轻量多段线"，而是"三维多段线"。两者有本质区别：

• 采集时的误操作：因为没有切换到"顶视图"，在倾斜的3D视角下捕捉点云时，鼠标点到了不同高度上的点（比如一个点选在路面，下一个点选在路沿石顶部）。
• CASS的默认行为：从点云直接采集的多段线，为了保留真实三维信息，默认生成的是三维多段线。每个节点的Z值，就是你点击时的实际高程。

如此操作后，线直接不显示了。

简单来说：你画的不是平面上的线，而是一条在三维空间中上下起伏的"过山车轨道"。常规改"整体标高"的方法，当然对每个独立的节点无效。

2 CASS解决方案

2.1 强制"展平"命令（最通用，一次解决）

此命令适用于所有类型的线（包括三维多段线和普通线），作用是将所有对象的Z坐标强制改为0。

1. 选中需要处理的三维多段线。

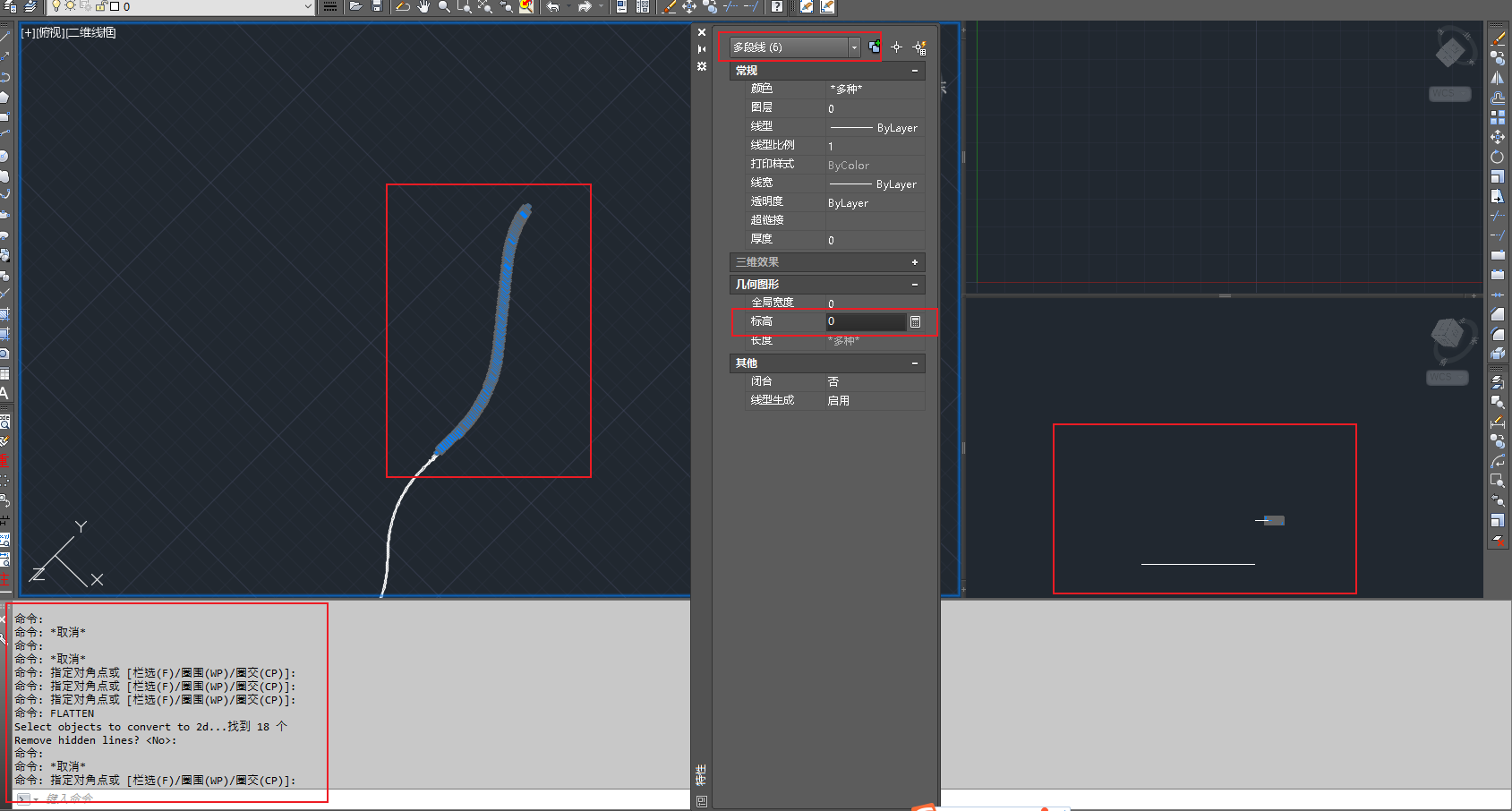

2. 在命令行输入命令：FLATTEN（中文版也可能叫"展平"），然后按回车。
3. 根据命令行提示，选择对象（如果已选中，直接回车确认）。
4. 系统会询问"是否去除隐藏线？"，一般输入 N（否）或直接回车。
5. 完成。此时所有节点的Z值都已被改为0。
6. （可选）如果你需要将这条线放在特定的高程上（比如100米），再使用Ctrl+1属性面板，将"标高"改为100即可。


此时已解决问题。

2.2 类型转换法（针对性解决，保留CASS属性）

此方法专门用于将"三维多段线"转换为"轻量多段线"，转换后即可用常规方法修改。

1. 使用CASS专用命令：菜单栏点击 "地物编辑" → "复合线处理" → "三维线转二维线"。
2. 选中你的三维多段线，按回车确认。
3. 转换成功后，这条线已经变成了普通的"轻量多段线"。

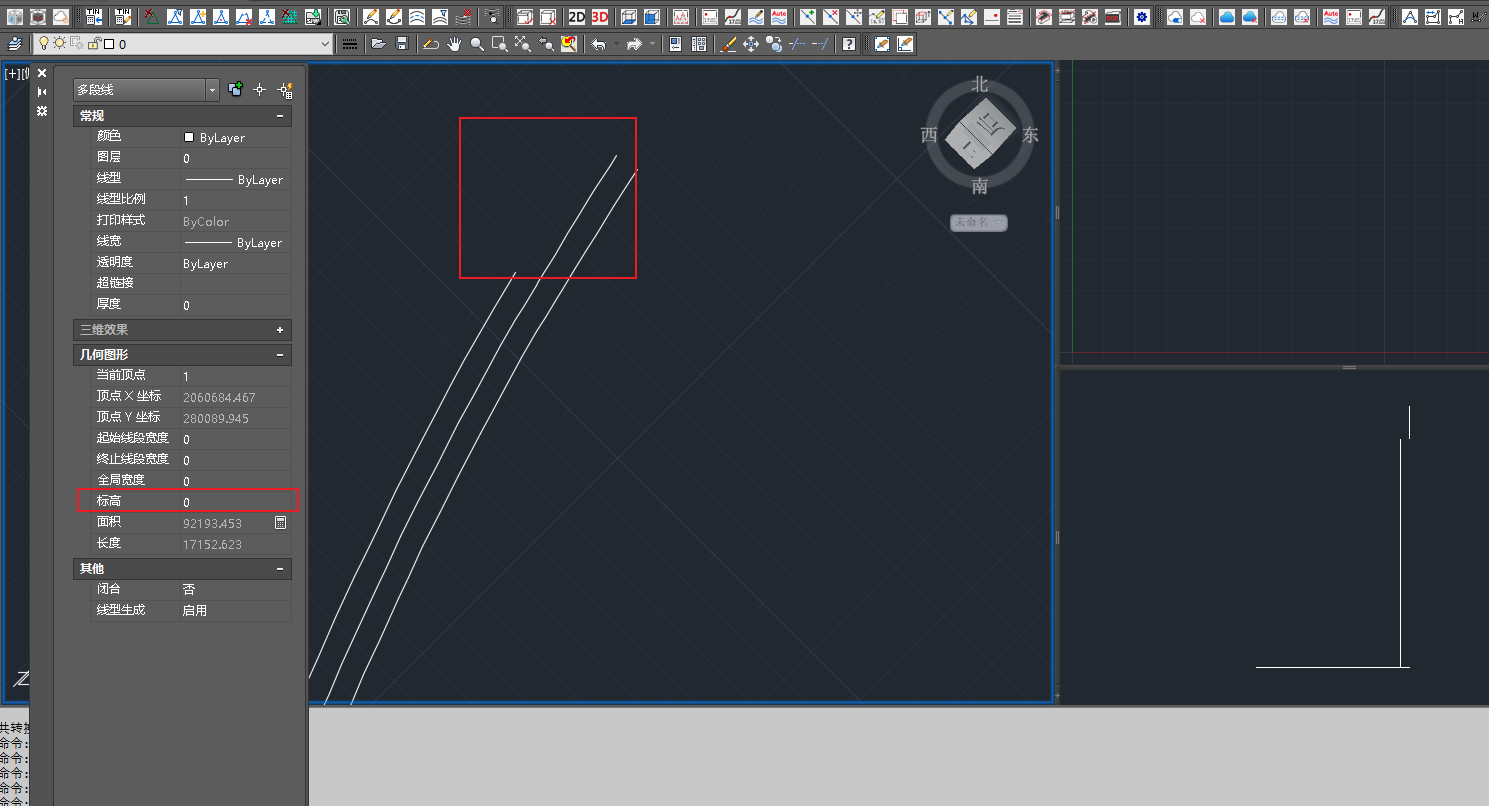

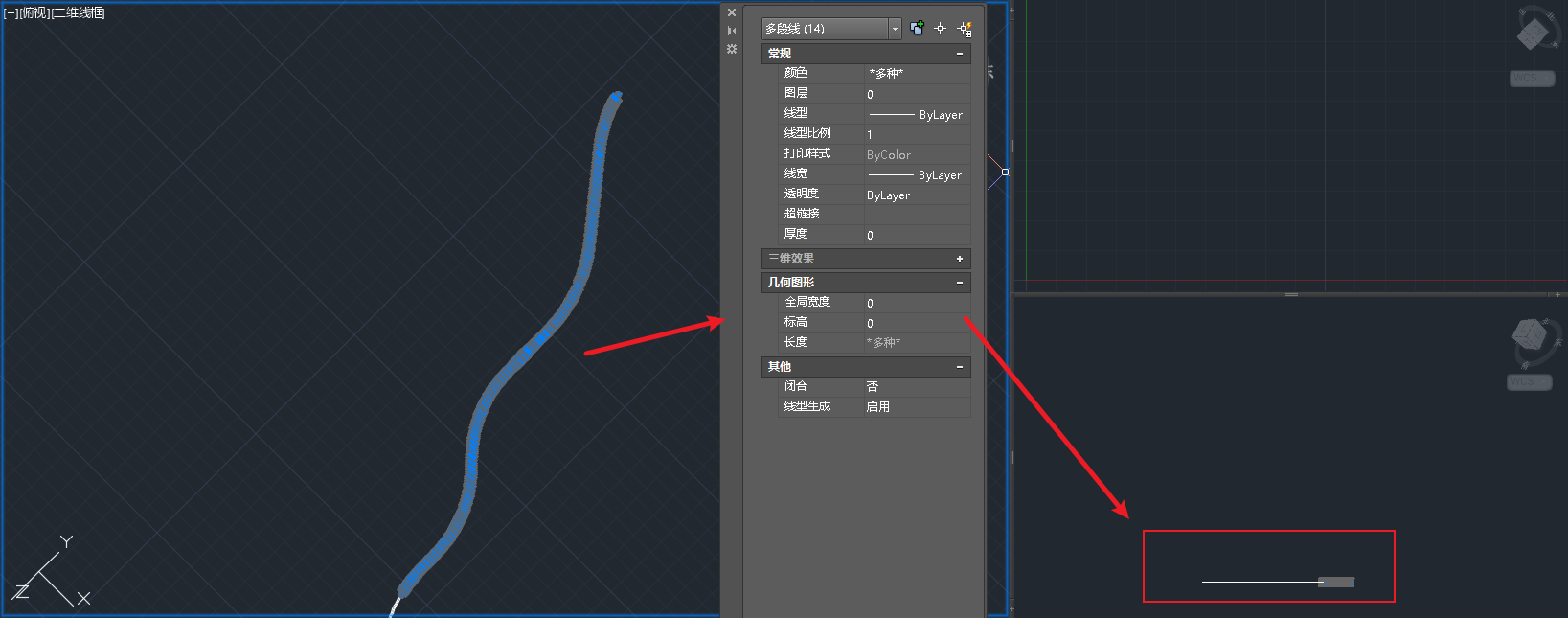

4. 此时，可以直接使用Ctrl+1属性面板，修改"几何图形"栏下的"标高"值，整条线的所有节点就会瞬间统一。


2.3 利用扩展工具（适用于AutoCAD环境）

如果使用的是纯AutoCAD环境（没有CASS菜单），可以使用CONVERTPOLY命令。

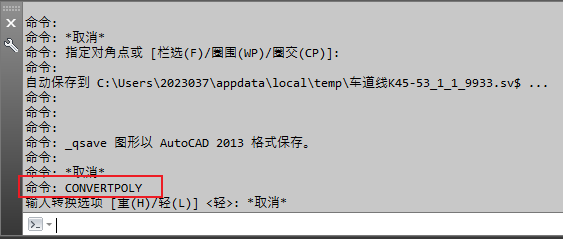

1. 输入命令：CONVERTPOLY，按回车。
2. 输入 V（表示将三维多段线转换为二维），再按回车。
3. 选择你的三维多段线，按回车完成转换。
4. 之后同样通过属性面板修改标高即可。


2.4 重要提醒与操作建议

1. 操作前请备份：FLATTEN和类型转换操作会永久丢失原始的Z坐标信息。如果你的点云数据还有其它用途，建议先复制一条线再操作，或提前保存备份文件。
2. 如何快速辨别线型？
   选中你的线，输入命令LIST。在弹出的文本窗口中：

• 看到 LWPOLYLINE → 轻量多段线，直接改标高。
• 看到 POLYLINE → 三维多段线，需要用上述方法处理。

3. 如何避免这个问题？

在进行点云采集、勾绘地物等操作前，务必先将视图切换到"俯视图"。在纯俯视视角下，你点击的任何点都会被投影到同一平面，从根本上杜绝节点高差。

3 TerraSolid 解决方案

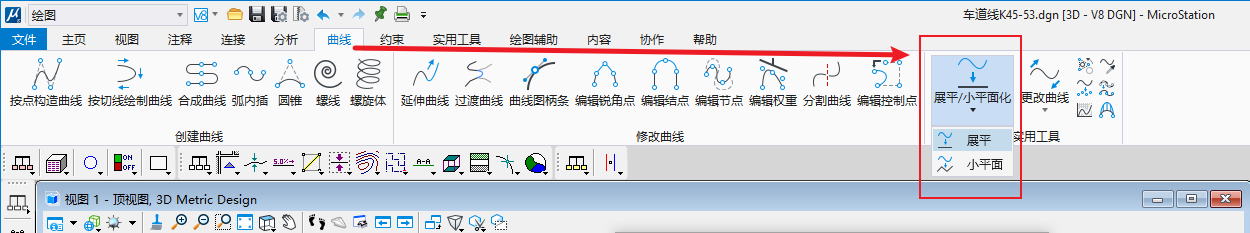

1. 使用曲线使用工具： 展平 。

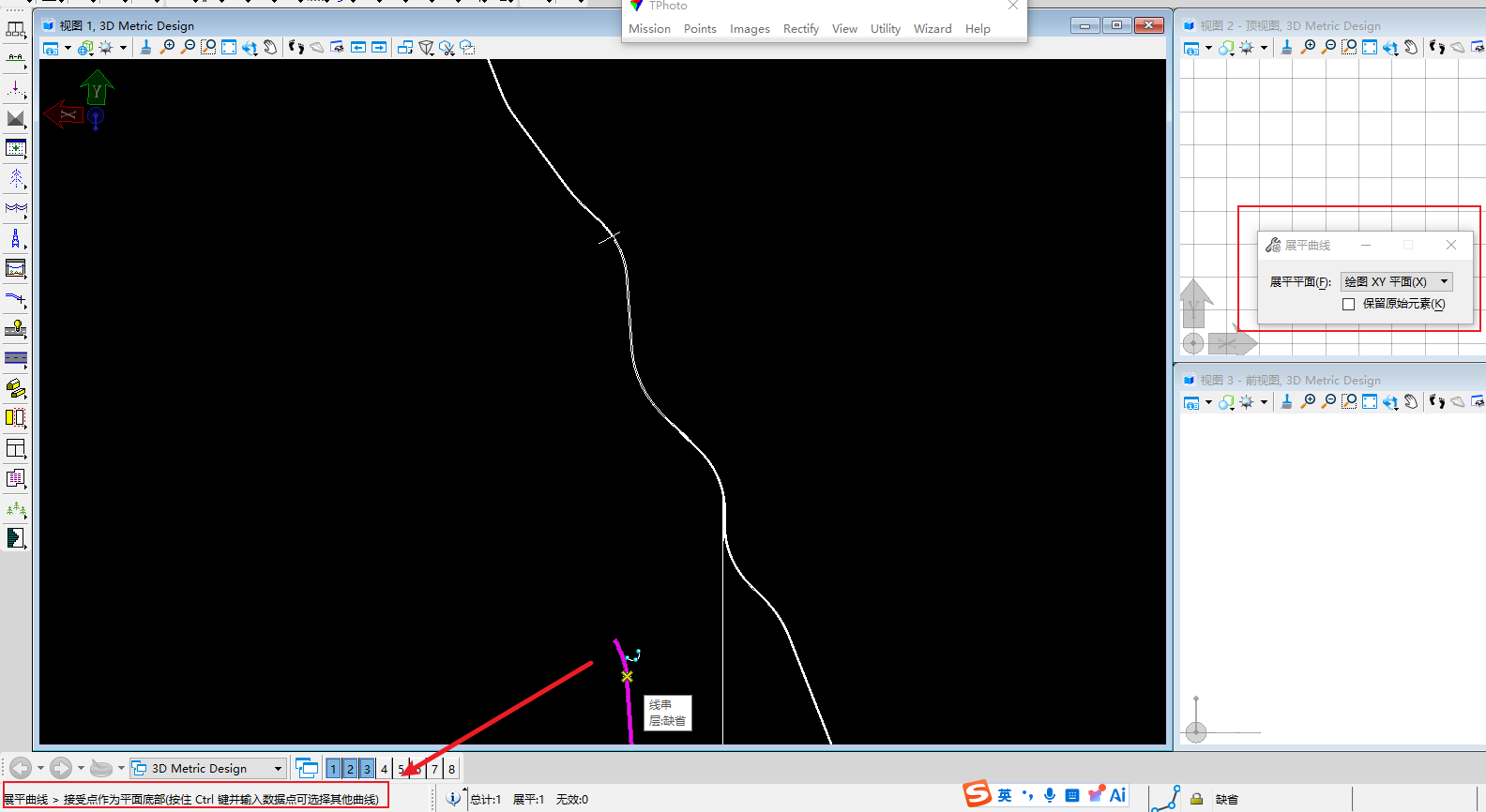

2. 选择我们绘图的XY平面，左键 选择要展平的线。

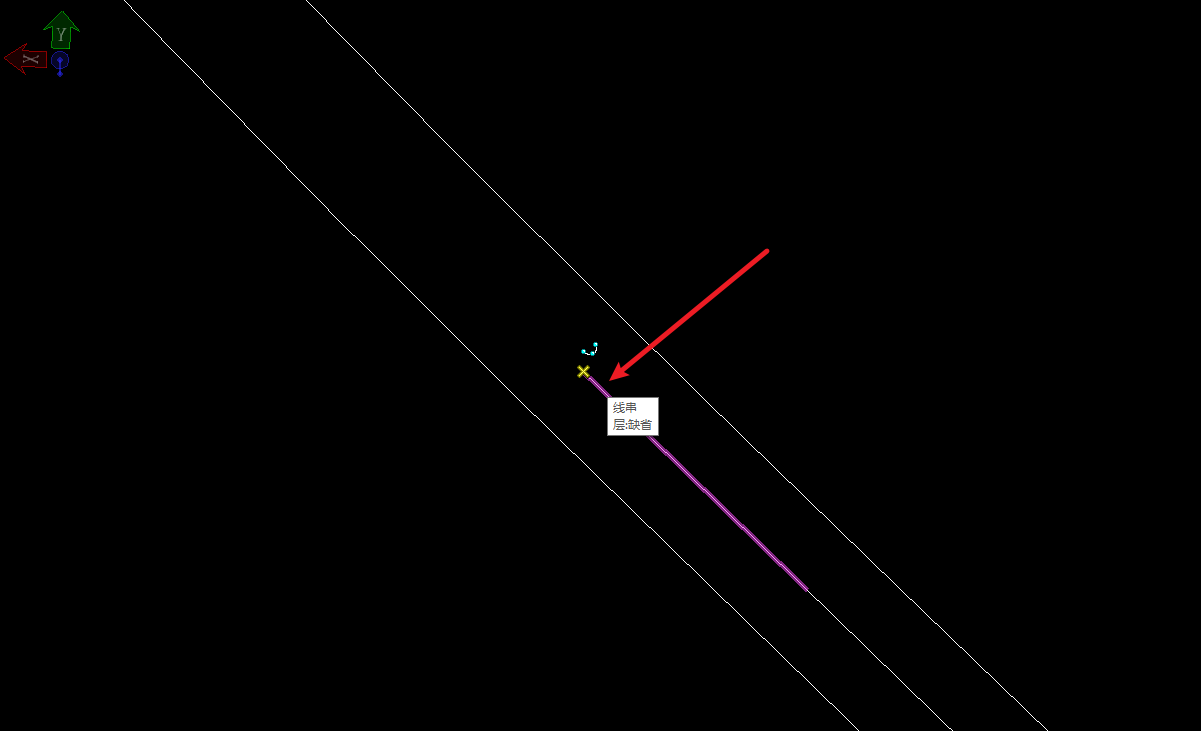

3. 再次左键选择要展平到的接受点。（此次点击的点作为平面底部）

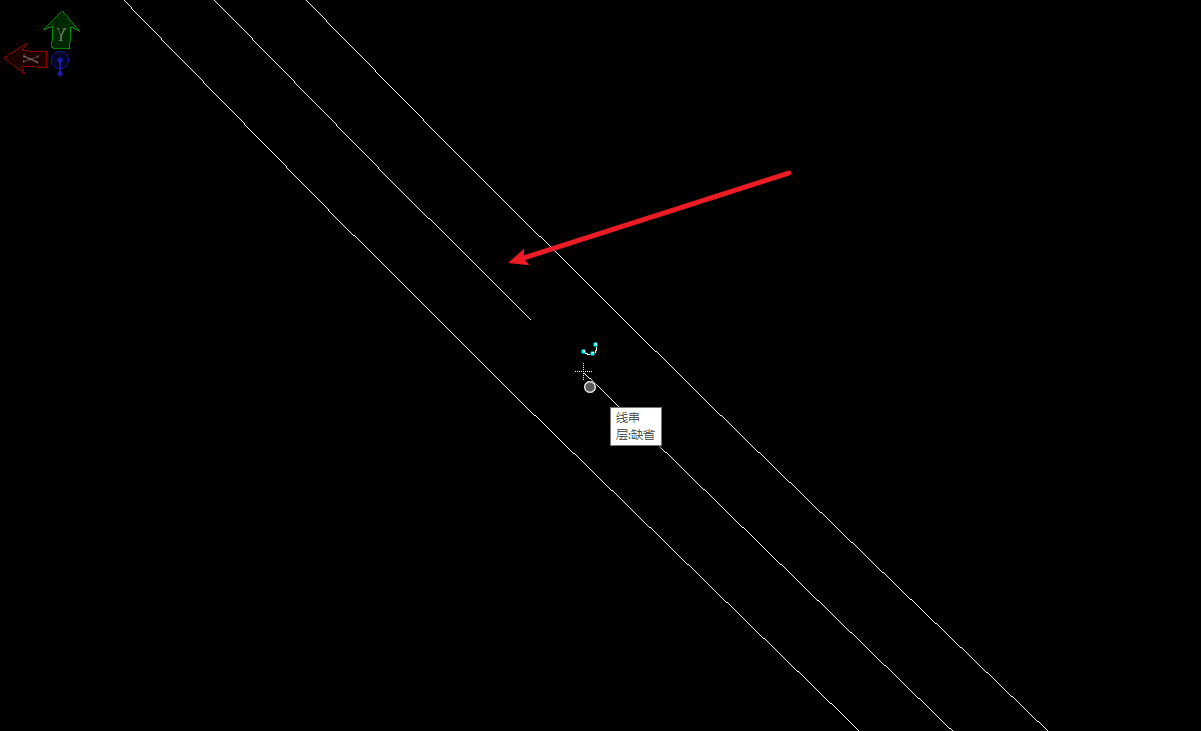

• 4. 此时线已展平到正确平面。


5. 可以按住左键进行拉选。


6. 依次操作，直至所有问题线展到正确平面，重新导出DWG文件。


4 总结

导致这个问题核心原因往往就两点：画线时没开顶视图 + 对三维多段线的特性不够了解。

记住一个简单的判断逻辑：

• 如果只是轻量多段线 → 改"标高"属性即可。
• 如果是三维多段线 → 必须先"展平"（FLATTEN）或"转换类型"，才能统一高程。
