问题引入：能效虚标现象的技术溯源
这一周以来，广东真是热爆了，简直要烤鸡腿了。家里都开了空调，否则实在受不了。但我们在享受空调带来的便利的同时，你知道吗？
2026年第一季度，市场监管总局公布的空调能效抽查结果引发行业震动：157个批次变频空调中有23个批次实际能效值低于标称值，不合格率接近15%。某款标称APF 5.8的高端机型，实测仅为4.7，差距高达19%。
作为常年和嵌入式控制打交道的工程师，我们应该有这样的职业敏感度：这种系统性的偏差，绝不是简单的"营销夸大"可以解释的，背后一定有技术层面的原因。
经过深入调研和实测验证，我们发现问题的核心不在宣传册上的"稀土压缩机""全直流变频"等营销词汇，而在电控板上那颗不起眼的电流传感器------它才是决定空调真实能耗的关键。
压缩机电流控制的技术原理
变频空调的能效比提升，本质是压缩机工作效率的优化。让我们来看一组典型参数：
- 1.5匹变频空调典型参数
- 制冷状态压缩机输入功率：300W ~ 1200W
- 对应工作电流：1.5A ~ 6A
- FOC控制频率：10kHz ~ 20kHz
这个电流的控制精度，直接决定了压缩机的工作效率。问题在于，电流传感器的测量误差会被整个控制系统放大：
假设传感器的测量误差是1%，在6A满载电流下就是60mA偏差，对应的功率误差约为13W（220V电压下）。考虑到空调全年运行时间可能超过2000小时，累积下来就是26度电的浪费。
更关键的是，空调的运行环境远比实验室恶劣：
- 夏季制冷：外机舱内温度经常超过60℃
- 冬季低温启动：温度可能低至-20℃
- 温度变化范围：超过100℃
这种宽温区变化对电流传感器的稳定性提出了严苛要求。很多低成本传感器在常温下精度尚可，但温度一旦偏离25℃，零点漂移就会急剧增大。
三种电流检测方案的技术对比
在变频空调的压缩机电流检测方案中，主要有三种技术路线：开环霍尔传感器 、闭环霍尔传感器 、分流器+隔离放大器。

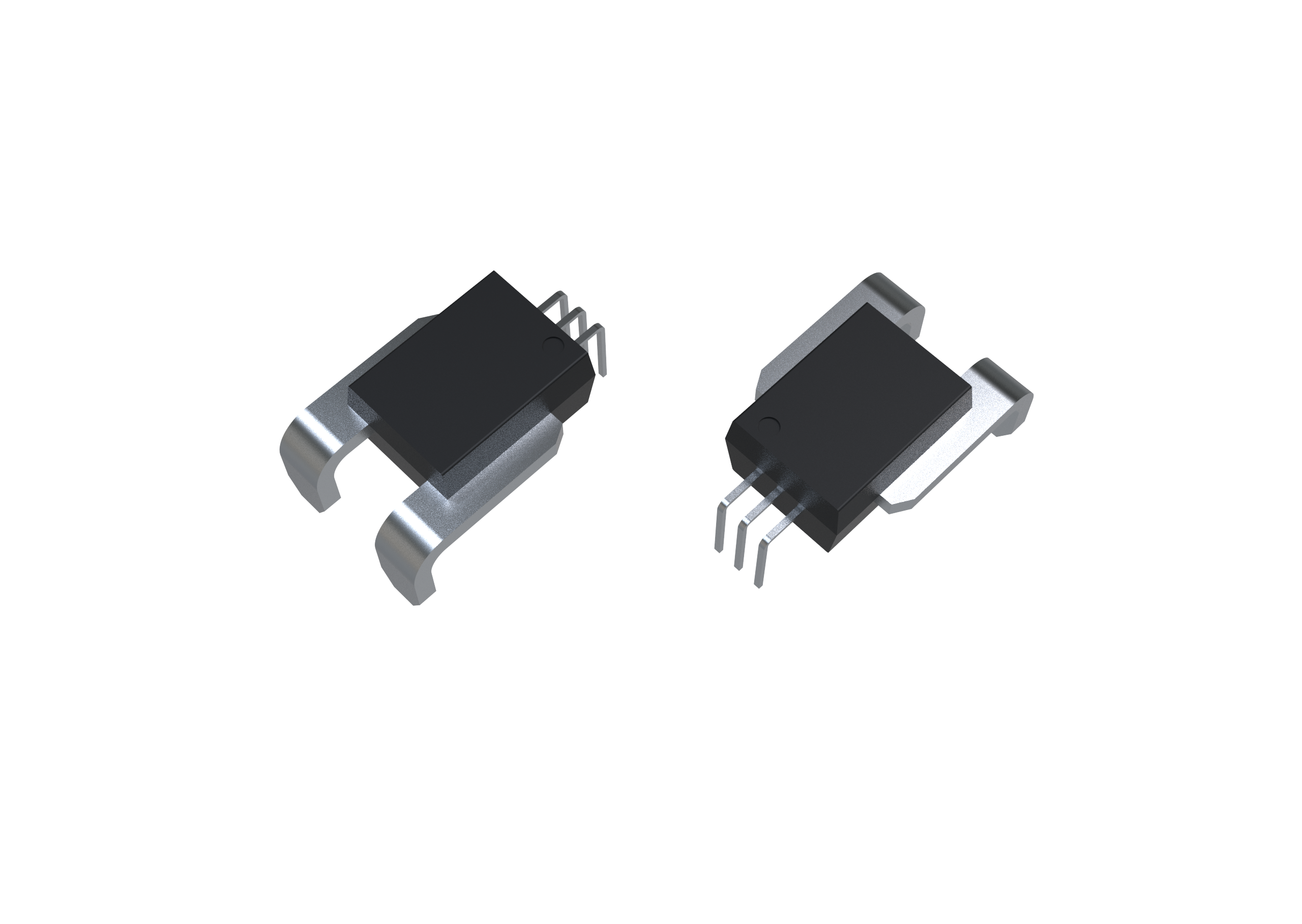

方案一：开环霍尔传感器（AN1V系列代表）
核心原理：利用霍尔效应，通过测量原边电流产生的磁场强度，间接测量电流大小。
AN1V系列关键参数：
- 总误差：±1%（全温区）
- 工作温度范围：-40℃ ~ 85℃
- 失调电压温度系数：±1mV/K
- 带宽：250kHz
- 响应时间：< 1.5μs
方案二：闭环霍尔传感器
核心原理：在开环基础上增加二次绕组，通过产生反向磁场抵消原边磁场，工作在"零磁通"状态。
典型参数：
- 总误差：±0.5%（全温区）
- 成本：开环方案的2~3倍
- 体积：更大，PCB布局更复杂
方案三：分流器+隔离放大器
核心原理：利用分流器上的压降测量电流，通过隔离放大器实现电气隔离。
典型问题：
- 温漂大，需要复杂的温度补偿算法
- 隔离放大器成本高，整体方案不占优
- 带宽受限，高频响应不如霍尔方案
为什么开环霍尔是空调压缩机的最优解
精度需求维度：够用就好，不是越高越好
FOC算法确实需要实时的三相电流反馈，但工业变频器那种0.5%级别的精度对空调来说是性能过剩。空调压缩机的控制目标是温度稳定，±1%的电流测量误差完全在算法的可接受范围内------毕竟室温波动±0.5℃用户都难以察觉，电流1%的偏差根本不会影响舒适性。
AN1V系列开环霍尔传感器正好卡在这个"黄金精度点"上，1%的总误差既能满足控制需求，又不会带来不必要的成本负担。
成本约束维度：每一分钱都要精打细算
空调行业的毛利率普遍在15%-20%之间，BOM成本的每一分钱都要精打细算：
- 闭环霍尔传感器的成本通常是开环方案的2~3倍
- 对年出货量百万台级别的空调厂商来说，这意味着数千万元的成本差异
- 开环霍尔不需要额外的补偿绕组和驱动电路，PCB布局更简单，进一步降低了系统成本
环境适应性维度：恶劣环境的考验
空调外机的工作环境堪称"恶劣"：
- 夏季舱内60℃以上的高温
- 压缩机启停产生的强电磁干扰
- 沿海地区的盐雾腐蚀
开环霍尔的结构天然更适合这种环境：
- 没有二次绕组，磁路更简单，抗振动性能更好
- 磁芯工作在非饱和区域，抗干扰能力更强
AN1V系列在60℃高温下的零点漂移不超过35mV，对应电流误差不到90mA------这在6A量程下只有1.5%的偏差，完全满足控制需求。
小电流区间的检测挑战与解决方案
真正考验传感器性能的，不是满载运行，而是低频轻载状态。这也是很多"一级能效"空调在实际使用中表现不佳的核心原因。
问题分析
变频空调的能效测试是在标准工况下进行的：
- 环境温度：35℃
- 设定温度：26℃
- 压缩机运行在中等负载区间
但在实际使用中，尤其是夜间睡眠模式下：
- 房间热负荷大幅下降
- 压缩机可能运行在10%甚至更低的负载率
- 工作电流可能只有0.5A到1A
问题出在传感器的失调电压上：
AN1V系列的失调电压规格是±40mV，在0.5A电流下，理论输出只有40mV（AN1V 50 PB00的增益是80mV/A）。这意味着，失调电压本身就和有效信号一样大！
如果不做精确的温度补偿和软件校准，小电流区间的测量误差可能高达50%以上。
工程实践中的解决方案
这个问题无法通过简单的软件校准彻底解决，因为失调电压会随温度变化。真正有效的解决方案是双管齐下：
硬件层面：选用温漂特性优秀的传感器
- AN1V系列的1mV/K失调温度系数
- 相比行业常见的2-3mV/K方案，全温区内减少一半以上的漂移误差
软件层面：实现动态温度补偿算法
- 多点温度校准，建立失调电压-温度映射表
- 实时监测外机温度，动态修正电流测量值
- 引入自适应算法，根据运行工况优化补偿参数
某家电企业的内部测试数据显示，仅小电流检测精度优化这一项，就能让全年能效比提升0.3以上。
PFC电路的电流检测设计要点
如果你以为电流检测只和压缩机有关，那就错了。变频空调的功率因数校正（PFC）电路，同样对电流传感器有着严苛要求。
PFC电路的技术要求
新国标对空调的功率因数有明确要求：1匹及以上机型必须达到0.95以上。
主动PFC电路的工作原理是通过实时检测输入电流，控制开关管的导通时间，使电流波形跟踪电压波形。这个过程对电流检测的带宽和线性度要求极高。
带宽的重要性
AN1V系列250kHz的带宽，完全能够应对PFC电路50kHz到100kHz的开关频率需求，确保电流波形的准确还原。
某第三方测试显示：
- 使用带宽250kHz的AN1V传感器：PFC功率因数0.98，整机效率96%
- 使用带宽仅为50kHz的廉价传感器：PFC功率因数0.92，整机效率94.5%
差距达到1.5%以上，这在全年运行累积下来，同样是数十度电的差距。
工程设计注意事项
- PCB布局：传感器尽量靠近PFC电感，减少走线长度
- 电源滤波：增加RC滤波网络，抑制高频干扰
- 采样电阻：选用低温漂、高精度的采样电阻
- 软件算法：加入电流波形整形算法，进一步提高功率因数
踩坑经验征集
🔧 【技术选择题】
在变频空调压缩机电流检测方案中，以下哪种参数组合最能体现"性价比最优"的设计原则？
A. 精度±0.5%，温漂±3mV/K，带宽100kHz
B. 精度±1%，温漂±1mV/K，带宽250kHz
C. 精度±2%，温漂±0.5mV/K，带宽50kHz
D. 精度±0.5%，温漂±2mV/K，带宽200kHz
欢迎在评论区留下你的答案和理由！如果你在空调电控设计中有过电流检测相关的踩坑经历，也欢迎分享出来，我们一起交流学习～
