实验需求

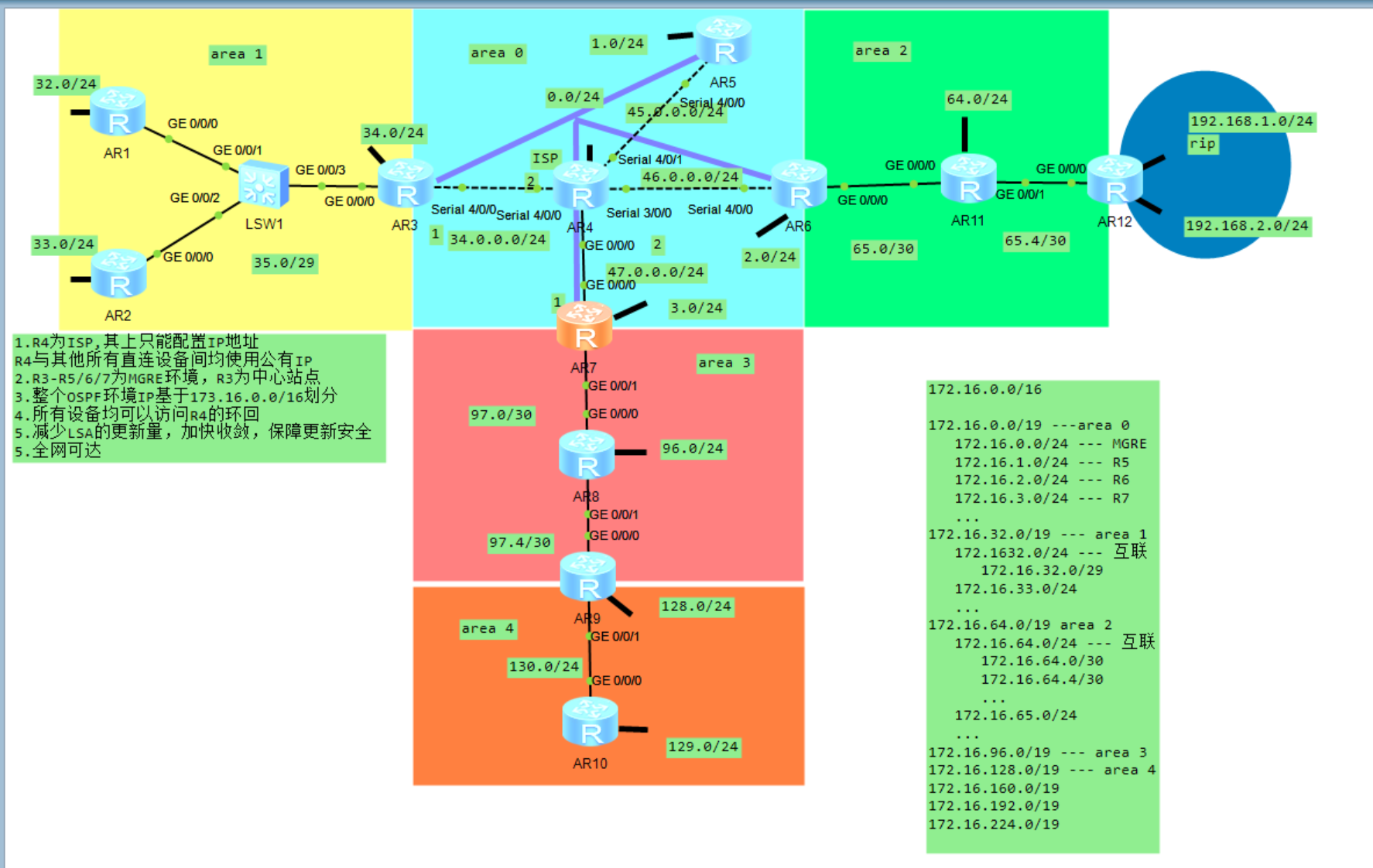

根据上图可得，实验需求为：

1.R4为ISP,其上只能配置IP地址
R4与其他所有直连设备间均使用公有IP
2.R3-R5/6/7为MGRE环境，R3为中心站点
3.整个OSPF环境IP基于173.16.0.0/16划分
4.所有设备均可以访问R4的环回
5.减少LSA的更新量，加快收敛，保障更新安全
5.全网可达

实验思路：

1.分配网络ip

2.划分ospf区域（按照图中所给的区域划分）

3.以R3为HUB与R5/6/7建立MGRE并且宣告在ospf中

4.利用gre将被区域三隔离的区域四连接到区域0

划分网段

172.16.0.0/16

172.16.0.0/19 ---area 0

172.16.0.0/24 --- MGRE

172.16.1.0/24 --- R5

172.16.2.0/24 --- R6

172.16.3.0/24 --- R7

...

172.16.32.0/19 --- area 1

172.1632.0/24 --- 互联

172.16.32.0/29

172.16.33.0/24

...

172.16.64.0/19 area 2

172.16.64.0/24 --- 互联

172.16.64.0/30

172.16.64.4/30

...

172.16.65.0/24

...

172.16.96.0/19 --- area 3

172.16.128.0/19 --- area 4

172.16.160.0/19

172.16.192.0/19

172.16.224.0/19

其中网段划分大致如图所示

ospf配置

配置完成后将ospf宣告，但是注意，在区域0中，主要的是mgre和R5/6/7的环回接口，路由器之间的链路只是公网链路不参与ospf
在各个路由器上进行OSPF配置，由于area 4 是远离骨干的特殊区域所以不能直接进行宣告，所以让R9成为ASBR设备进行双向重发布，在配置R12时顺便将RIP 同时进行配置与宣告。

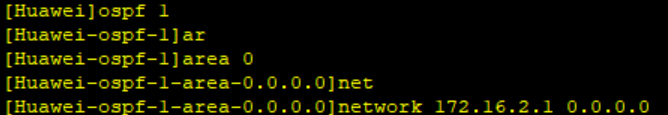

例如：

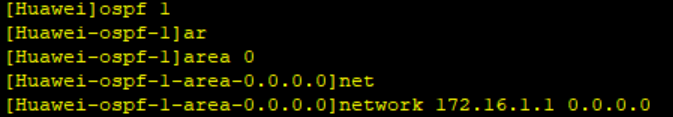

例如：

其余的区域大致相同，除了区域四与非骨干区域相连

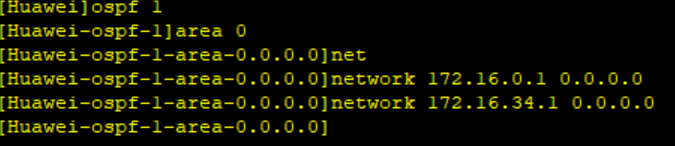

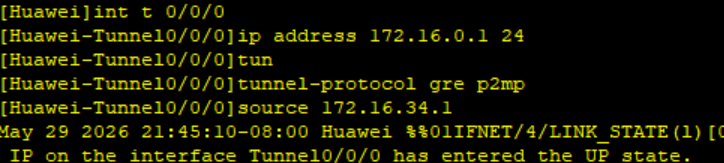

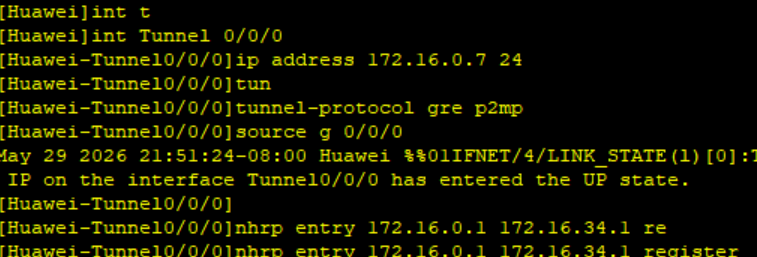

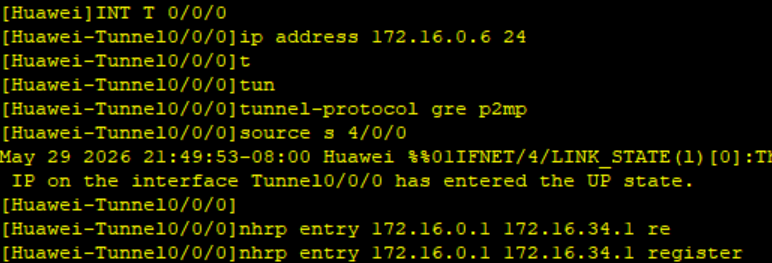

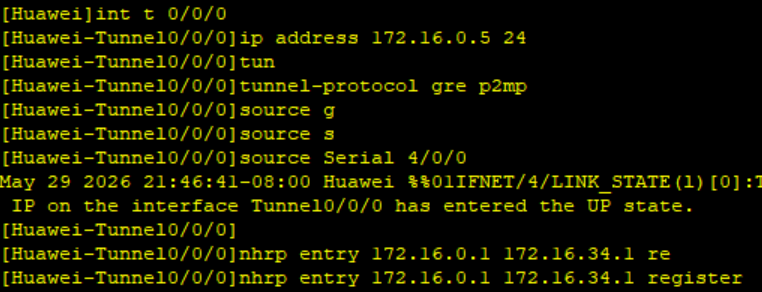

然后配置区域0的MGRE，以R3为HUB：

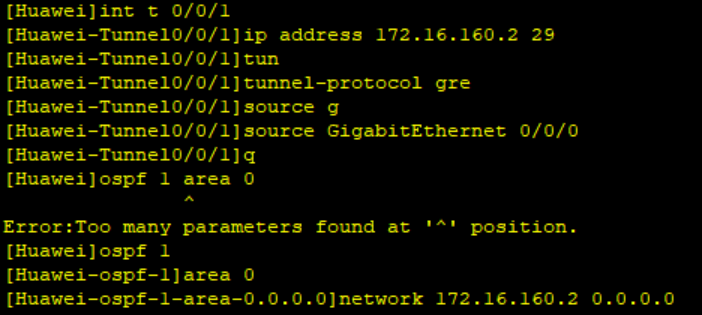

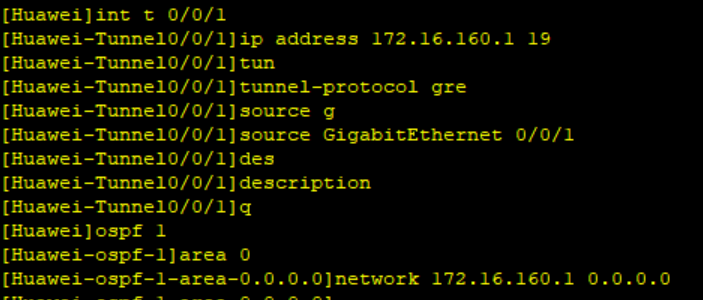

再将所有的ospf配置完成后就可以将区域四通过tunnel连接到区域0的ABR

因为区域四是被区域三隔离开的

所以可以在两台 ABR 之间建立一条 GRE 隧道，将隧道接口宣告进 Area 0，让隔离区域通过隧道 "物理上" 连接到骨干区域，比虚链路更稳定。

这样 Tunnel 接口属于 Area 0，隔离的 Area 4就通过 ABR2 连接到了骨干区域。

加快收敛配置

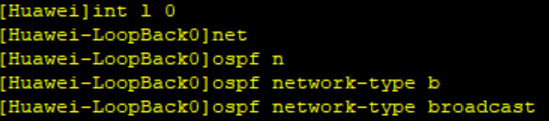

修改network-type类型

加快收敛操作即把此图的多个两个端点链路修改成P2P类型，如遇一点对多点，则修改为P2MP类型即可，因为P2P不需要选举DR和BDR，这样即可加快收敛

----- R3-R1/2 -----

$r3$ int g0/0/0

$r3-GigabitEthernet0/0/0$ ospf network-type p2mp

$r1$ int g0/0/0

$r1-GigabitEthernet0/0/0$ ospf network-type p2mp

$r2$ int g0/0/0

$r2-GigabitEthernet0/0/0$ ospf network-type p2mp

----- R3-R4 -----

$r3$ int g0/0/1

$r3-GigabitEthernet0/0/1$ ospf network-type p2p

$r4$ int g0/0/1

$r4-GigabitEthernet0/0/1$ ospf network-type p2p

----- R4-R6 -----

$r4$ int g0/0/2

$r4-GigabitEthernet0/0/2$ ospf network-type p2p

$r6$ int g0/0/1

$r6-GigabitEthernet0/0/1$ ospf network-type p2p

----- R4-R7 -----

$r4$ int g0/0/0

$r4-GigabitEthernet0/0/0$ ospf network-type p2p

$r7$ int g0/0/0

$r7-GigabitEthernet0/0/0$ ospf network-type p2p

----- R6-R11 -----

$r6$ int g0/0/0

$r6-GigabitEthernet0/0/0$ ospf network-type p2p

$r11$ int g0/0/0

$r11-GigabitEthernet0/0/0$ ospf network-type p2p

----- R11-R12 -----

$r11-GigabitEthernet0/0/0$ int g0/0/1

$r11-GigabitEthernet0/0/1$ ospf network-type p2p

$r12$ int g0/0/0

$r12-GigabitEthernet0/0/0$ ospf network-type p2p

----- R7-R8 -----

$r7$ int g0/0/1

$r7-GigabitEthernet0/0/1$ ospf network-type p2p

$r8$ int g0/0/0

$r8-GigabitEthernet0/0/0$ ospf network-type p2p

----- R8-R9 -----

$r8-GigabitEthernet0/0/0$ int g0/0/1

$r8-GigabitEthernet0/0/1$ ospf network-type p2p

$r9$ int g0/0/0

$r9-GigabitEthernet0/0/0$ ospf network-type p2p

----- R9-R10 -----

$r9$ int g0/0/1

$r9-GigabitEthernet0/0/1$ ospf network-type p2p

$r10$ int g0/0/0

$r10-GigabitEthernet0/0/0$ ospf network-type p2p
