一、方案背景
光伏组件封装工艺涉及玻璃铺设、EVA胶膜覆盖、电池片串焊定位、层压固化、封边加固及EL缺陷检测等多道精密工序。当前，多数光伏封装车间仍依赖人工记录工艺参数、本地触摸屏查看设备状态，存在参数调整滞后、质量追溯困难、设备故障响应缓慢等问题，难以适应高效、高良率的大规模生产需求。
某大型光伏组件制造企业为提升封装产线的智能化管控水平，计划对生产线设备进行统一数据采集与集中监控，实现工艺参数实时上报、设备运行状态可视化管理、生产数据自动统计等功能。数之能工业物联网平台为此提供高可靠、易扩展的物联网系统解决方案。
二、前期调研
经现场调研与技术评估，本次项目需采集的关键设备及数据点位如下：
叠层定位台（台达 DVP-EH3 PLC）：组件型号、叠层完成信号、组件尺寸参数、报警信号等（RS485串口，Modbus RTU协议）
层压机（施耐德 M241 PLC）：层压温度、层压压力、层压时间、报警信号等（以太网口，Modbus TCP协议）
封边机（施耐德 M241 PLC）：封边温度、封边速度、封边泄漏率等（以太网口，Modbus TCP协议）
EL检测仪（施耐德 M241 PLC）：合格信号、不合格信号等（以太网口，Modbus TCP协议）

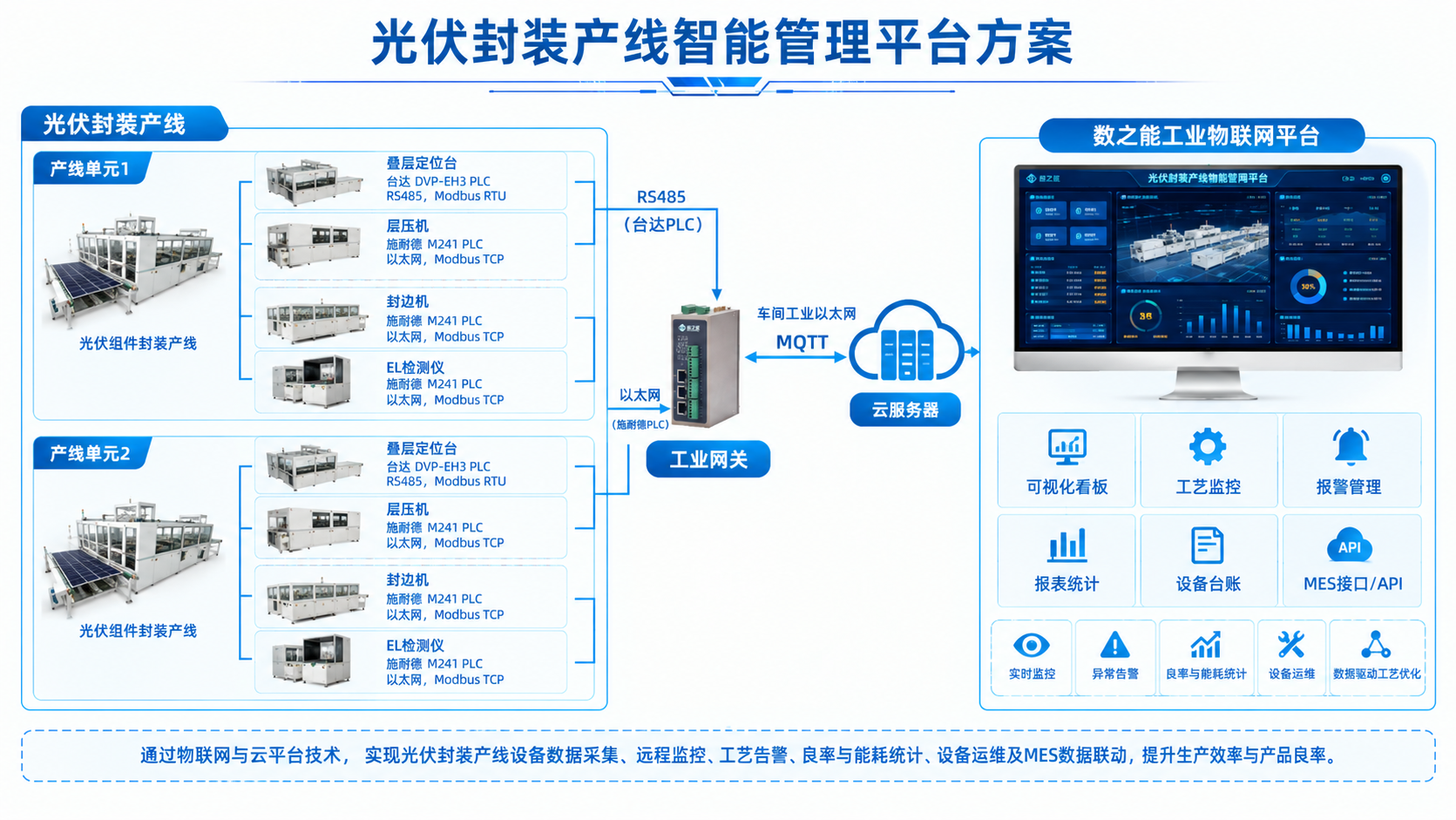

三、系统架构及选型
- 设备层
产线设备分布在多个层压单元与封装流水线上，台达PLC、施耐德PLC均具备标准通信接口（未占用），为数据采集提供基础条件。
- 网关层
部署工业网关，通过RS485串口连接台达PLC，通过以太网口连接施耐德PLC，实现PLC数据采集与协议转换。采集数据经由车间工业以太网，以MQTT协议上报至数之能工业物联网平台。
- 平台层
数之能工业物联网平台集中接收网关上报的JSON格式报文，对温度、压力、定位精度、检测结果等数据进行实时解析与存储。平台提供可视化看板、工艺监控、报警管理、报表统计、设备台账等功能模块，同时开放API接口供企业MES系统调用。
四、实现功能
- 产线工艺实时监控
管理人员通过平台，可实时查看各层压单元的设定温度/实际温度、压力值、叠层定位坐标、EL检测通过率等关键指标，无需频繁进入车间，提升管理效率。
- 工艺参数异常告警
当监测到设备故障和异常参数时，平台自动触发分级告警（微信、短信、邮件），并记录告警时间与当时参数，便于快速定位原因。
- 良率与能耗统计
系统自动统计每个班次的组件产量、EL检测合格率、各类缺陷分布占比，以及各设备状态与产线综合OEE，生成日报、周报、月报，支持按产线、班组多维度对比分析。
- 设备运维与远程管理
可对网关及联网设备进行远程配置、固件升级、日志远程调取，减少现场运维频次；同时记录设备启停时长、故障次数，为预防性维护提供数据依据。
- 数据驱动工艺优化
平台存储的历史数据可回放任意时段工艺曲线，支持与MES系统联动，将工艺参数与最终组件功率、EL图像进行关联分析，辅助工艺工程师优化层压曲线和叠层补偿策略，持续提升产品良率与一致性。
