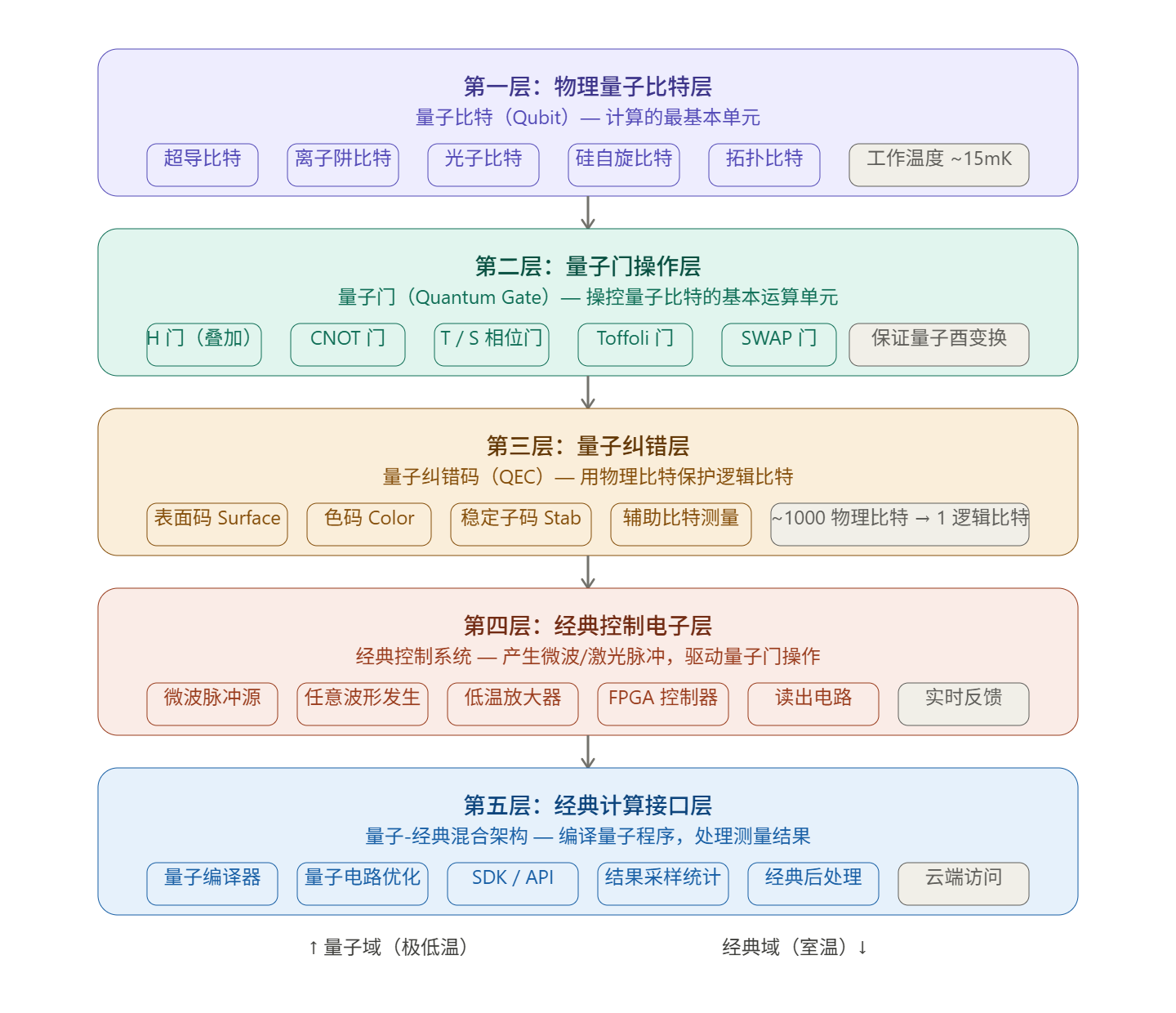

以下是量子计算机构成单元的整体架构图，随后我会逐层详细讲解。
量子计算机是一个高度集成的多层系统，从最底层的量子物理到最上层的经典软件，每一层都有其独特的功能。以下是各层的详细介绍。
第一层：物理量子比特（Qubit）
量子比特是整个系统的核心，是存储和处理量子信息的最基本单元。不同于经典比特只能是 0 或 1，量子比特可以处于叠加态。
主流实现技术对比：
| 类型 | 载体 | 工作温度 | 相干时间 | 代表 |
|---|---|---|---|---|
| 超导量子比特 | 约瑟夫森结电路 | ~15 mK | 微秒～毫秒 | IBM、Google |
| 离子阱比特 | 被俘获的离子 | 室温真空 | 秒～分钟 | IonQ、Quantinuum |
| 光子比特 | 单光子偏振/路径 | 室温 | 极短 | PsiQuantum |
| 硅自旋比特 | 电子自旋 | ~1 K | 毫秒级 | Intel |
| 拓扑比特 | 马约拉纳费米子 | 极低温 | 理论上极长 | Microsoft |
第二层：量子门（Quantum Gate）
量子门是操控量子比特的基本运算单元，类似经典计算机中的逻辑门。所有量子门操作必须满足酉变换（Unitary Transformation），即操作是可逆的。
核心量子门：
- H 门（Hadamard） ：将 |0⟩ 变成叠加态
(|0⟩+|1⟩)/√2，是产生叠加的入口 - CNOT 门：受控非门，作用于两个量子比特，用于产生量子纠缠
- T 门 / S 门（相位门）：对量子态的相位进行旋转，控制干涉方向
- Toffoli 门：三比特受控门，可实现通用经典计算
- SWAP 门：交换两个量子比特的状态，用于解决连接拓扑限制
第三层：量子纠错（Quantum Error Correction）
由于量子退相干和操作误差，量子纠错是实现可靠计算的关键层。其核心思想是用多个物理量子比特 来保护一个逻辑量子比特。
物理量子比特（有噪声）× 50～1000 个
↓ 纠错码编码
逻辑量子比特（可靠）× 1 个主流纠错方案：
- 表面码（Surface Code）：目前最主流，将错误控制在局部区域，要求错误率 < 1%
- 色码（Color Code）：纠错效率更高，但实现难度更大
- 稳定子码（Stabilizer Code）：通用框架，表面码和色码均属于其子类
- 辅助比特（Ancilla Qubit）：专门用于检测错误，不参与实际计算
第四层：经典控制电子系统
这一层是量子世界与经典世界的"桥梁"，负责产生精确的控制信号来驱动量子门操作。
主要组件：
- 任意波形发生器（AWG）：生成纳秒级精确微波脉冲，驱动超导量子比特
- 低温放大器（HEMT）：在接近量子比特的低温环境中放大极微弱的测量信号
- FPGA 控制器：实现微秒级实时反馈，在退相干时间内完成纠错循环
- 读出电路（Readout）：通过散射参数测量量子比特的状态（0 或 1）
- 稀释制冷机：维持 ~15 mK 的极低温环境，是整个系统最昂贵的硬件之一
第五层：经典计算接口层
最顶层是用户与量子计算机交互的软件层，将高级算法翻译成底层量子电路。
- 量子编译器：将算法分解为基础量子门序列（如 Qiskit、Cirq、PennyLane）
- 量子电路优化器：减少电路深度和门数量，降低退相干风险
- 结果采样统计：量子测量具有概率性，需多次运行取统计结果
- 经典后处理：对量子输出进行经典计算，得到最终答案
- 云端 API：IBM Quantum、AWS Braket 等平台提供远程访问接口
系统整体数据流
用户代码（Python）
↓ 量子编译器
量子电路（逻辑门序列）
↓ 纠错码编码
物理电路（扩展后的门序列）
↓ 经典控制系统
微波脉冲 → 量子比特
↓ 量子测量
经典比特读出
↓ 统计采样
最终答案量子计算机的每一层都是当今科学与工程的前沿挑战，整个系统跨越了从 15 毫开尔文的量子域 到室温的经典域，是人类目前构建的最复杂的物理系统之一。
