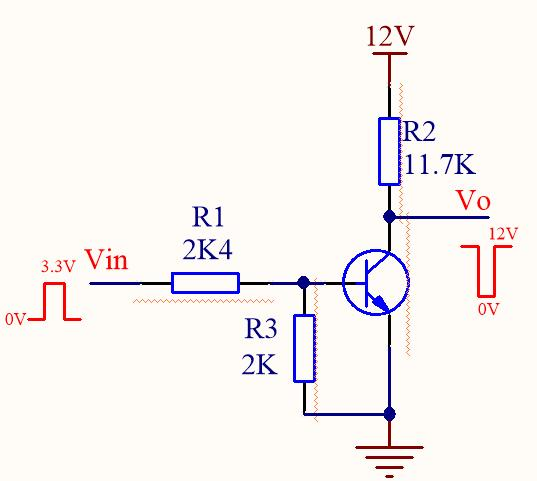

当V0输入高电平时，V0输出低电平。
对于实际来说，可以把Rce看成一个等效内阻。等效为一个0.3K的电阻，此时可以看作11.7K和0.3K的电阻分压，分压值V0=0.3V。
N管和P管的设计

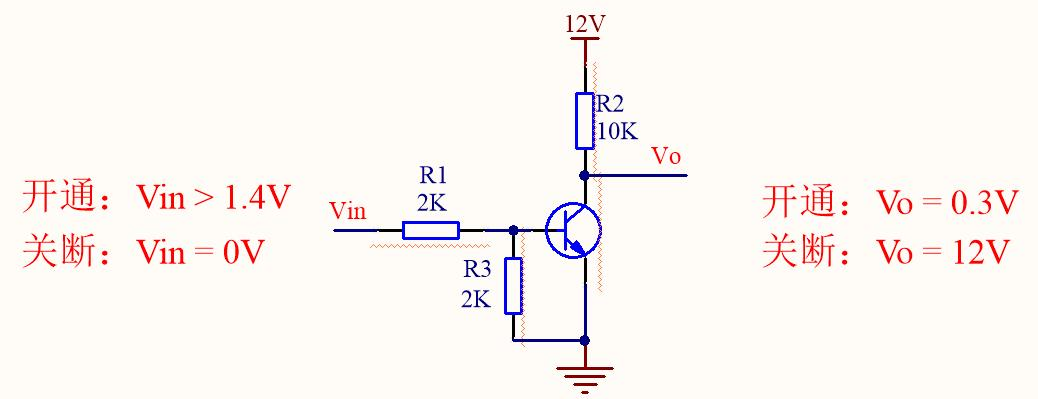

如图，N管想要开通，Vin>1.4V，关断很简单，那么0V是最容易实现的，接地就行。
三极管开通时压降是0.3V，甚至很小。关断时，V0=12V。

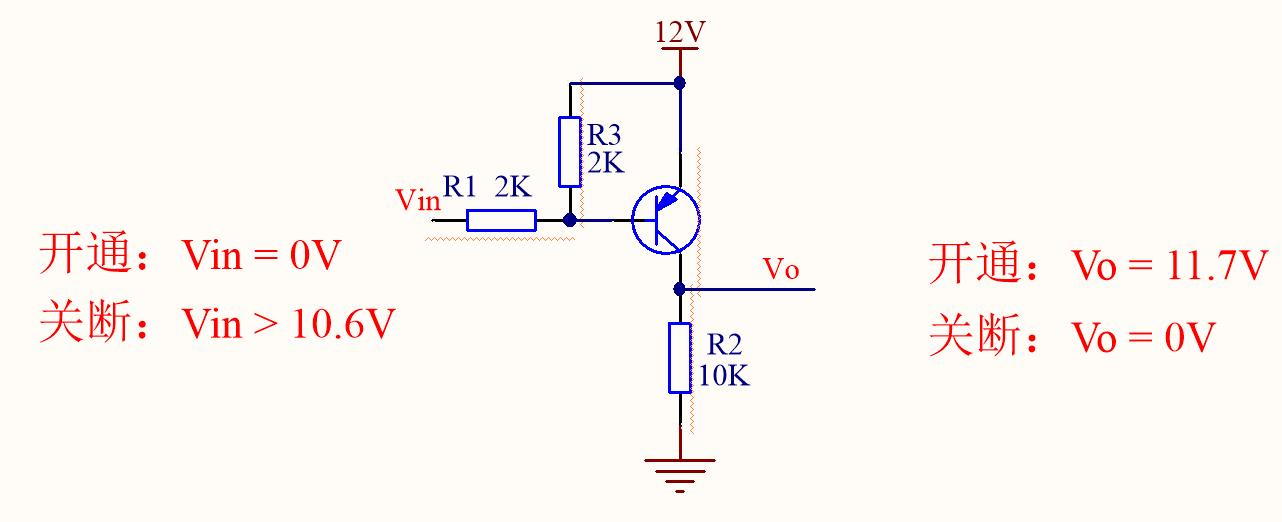

如图，PNP管想要开通，只要Vin=0V即可，虽然说低于10.6V，就能实现三极管的开通，但只要Vin接地，P管就能开通，开通V0=11.7V。
如果想要关断P管，Vin电压至少要大于10.6V，可以看作R1和R3的分压。R3两端的压降要小于0.7V，通常直接给Vin=12V即可，就能快速关断P管。

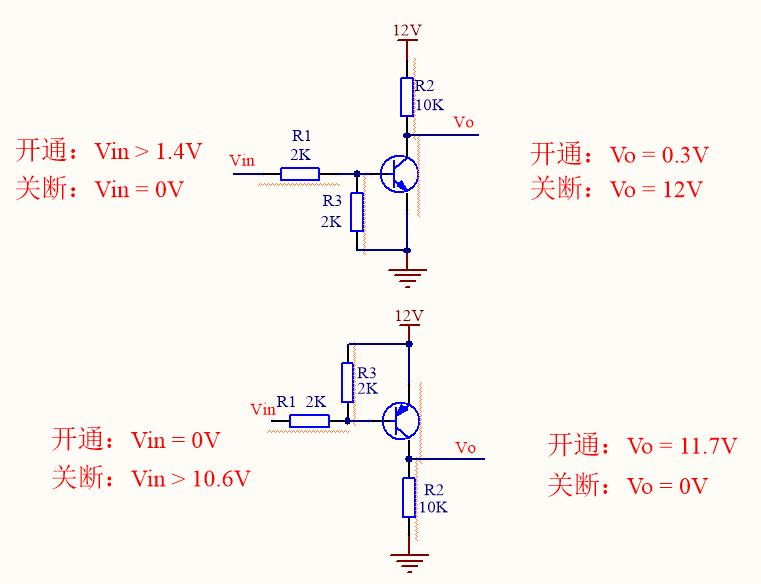

MCU可以直接控制N管开关电路，但是无法控制P管开关电路。
因为P管开关电路，输入控制信号受到P管E极接电源的影响，而MCU输出电压通常只有3.3V或者5V。但P管E极接电源可以是12V，24V。如果要用MCU去控制P管，那就需要增加一个N管电平转换电路。
