OSPF的手动汇总

一、OSPF的手动汇总的作用与特点

‌OSPF手动汇总的核心作用是减小路由表规模、降低网络开销、提升网络稳定性‌。该操作只能在ABR（区域边界路由器）或ASBR（自治系统边界路由器）上配置，普通路由器无法执行。

（一）、主要作用：

‌减小路由表大小‌：将多个连续子网聚合成一个更大的网络前缀，显著减少路由条目数量。
‌降低LSA泛洪‌：减少Type 3（ABR）和Type 5（ASBR）LSA的传播数量，节省带宽与CPU资源。
‌提高网络稳定性‌：局部拓扑变化（如子网故障）不会触发全网SPF重计算，影响被限制在汇总范围内。

（二）、关键特点：

‌位置限制‌：仅ABR支持区域间汇总（Type 3 LSA），ASBR支持外部路由汇总（Type 5 LSA）。
‌连续性要求‌：被汇总的子网必须是连续的地址块（如192.168.0.0/24 ~ 192.168.3.0/24）。
‌防环机制‌：设备会自动生成一条指向NULL0接口的汇总路由，防止环路。
‌Cost值继承‌：默认取所有明细路由中最大的Cost值作为汇总路由的开销。
‌抑制明细路由‌：一旦配置成功，明细路由将不再向外通告。
‌手动配置‌：需管理员明确指定汇总网络地址与掩码，无法自动完成。

注意：若地址规划不连续或遗漏子网，可能导致"路由黑洞"，造成流量丢失，因此需谨慎规划。

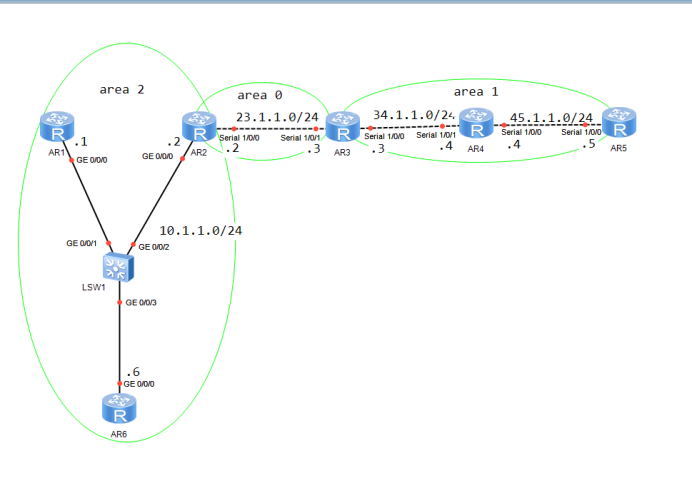

二、实验拓扑：

三、实验命令：

R1：

<Huawei>system-view

$Huawei$ undo info-center enable

$Huawei$ sysname R1

$R1$ interface g0/0/0

$R1-GigabitEthernet0/0/0$ ip address 10.1.1.1 24

$R1-GigabitEthernet0/0/0$ quit

$R1$ interface loopback 0

$R1-LoopBack0$ ip address 1.1.1.1 32

$R1-LoopBack0$ quit

$R1$ ospf router-id 1.1.1.1

$R1-ospf-1$ area 2

$R1-ospf-1-area-0.0.0.2$ network 10.1.1.0 0.0.0.255

$R1-ospf-1-area-0.0.0.2$ network 1.1.1.1 0.0.0.0

R2：

<Huawei>system-view

$Huawei$ undo info-center enable

$Huawei$ sysname R2

$R2$ interface g0/0/0

$R2-GigabitEthernet0/0/0$ ip address 10.1.1.2 24

$R2-GigabitEthernet0/0/0$ quit

$R2$ interface s1/0/0

$R2-Serial1/0/0$ ip address 23.1.1.2 24

$R2-Serial1/0/0$ quit

$R2$ interface loopback 0

$R2-LoopBack0$ ip address 2.2.2.2 32

$R2-LoopBack0$ quit

$R2$ ospf router-id 2.2.2.2

$R2-ospf-1$ area 2

$R2-ospf-1-area-0.0.0.2$ network 10.1.1.0 0.0.0.255

$R2-ospf-1-area-0.0.0.2$ quit

$R2-ospf-1$ area 0

$R2-ospf-1-area-0.0.0.0$ network 23.1.1.0 0.0.0.255

$R2-ospf-1-area-0.0.0.0$ network 2.2.2.2 0.0.0.0

R3：

<Huawei>system-view

$Huawei$ undo info-center enable

$Huawei$ sysname R3

$R3$ interface s1/0/1

$R3-Serial1/0/1$ ip address 23.1.1.3 24

$R3-Serial1/0/1$ quit

$R3$ interface s1/0/0

$R3-Serial1/0/0$ ip address 34.1.1.3 24

$R3-Serial1/0/0$ quit

$R3$ interface loopback 0

$R3-LoopBack0$ ip address 3.3.3.3 24

$R3-LoopBack0$ quit

$R3$ ospf router-id 3.3.3.3

$R3-ospf-1$ area 0

$R3-ospf-1-area-0.0.0.0$ network 23.1.1.0 0.0.0.255

$R3-ospf-1-area-0.0.0.0$ quit

$R3-ospf-1$ area 1

$R3-ospf-1-area-0.0.0.1$ network 34.1.1.0 0.0.0.255

$R3-ospf-1-area-0.0.0.1$ network 3.3.3.3 0.0.0.0

R4:

<Huawei>system-view

$Huawei$ undo info-center enable

$Huawei$ sysname R4

$R4$ interface s1/0/1

$R4-Serial1/0/1$ ip address 34.1.1.4 24

$R4-Serial1/0/1$ quit

$R4$ interface s1/0/0

$R4-Serial1/0/0$ ip address 45.1.1.4 24

$R4-Serial1/0/0$ quit

$R4$ interface loopback 0

$R4-LoopBack0$ ip address 4.4.4.4 32

$R4-LoopBack0$ quit

$R4$ ospf router-id 4.4.4.4

$R4-ospf-1$ area 1

$R4-ospf-1-area-0.0.0.1$ network 34.1.1.0 0.0.0.255

$R4-ospf-1-area-0.0.0.1$ network 45.1.1.0 0.0.0.255

$R4-ospf-1-area-0.0.0.1$ network 4.4.4.4 0.0.0.0

R5:

<Huawei>system-view

$Huawei$ undo info-center enable

$Huawei$ sysname R5

$R5$ interface s1/0/0

$R5-Serial1/0/0$ ip address 45.1.1.5 24

$R5-Serial1/0/0$ quit

$R5$ interface loopback 0

$R5-LoopBack0$ ip address 5.5.5.5 32

$R5-LoopBack0$ quit

$R5$ ospf router-id 5.5.5.5

$R5-ospf-1$ area 1

$R5-ospf-1-area-0.0.0.1$ network 45.1.1.0 0.0.0.255

$R5-ospf-1-area-0.0.0.1$ network 5.5.5.5 0.0.0.0

R6:

<Huawei>system-view

$Huawei$ undo info-center enable

$Huawei$ sysname R6

$R6$ interface g0/0/0

$R6-GigabitEthernet0/0/0$ ip address 10.1.1.6 24

$R6-GigabitEthernet0/0/0$ quit

$R6$ interface loopback 0

$R6-LoopBack0$ ip address 6.6.6.6 32

$R6-LoopBack0$ quit

$R6$ ospf router-id 6.6.6.6

$R6-ospf-1$ area 2

$R6-ospf-1-area-0.0.0.2$ network 10.1.1.0 0.0.0.255

$R6-ospf-1-area-0.0.0.2$ network 6.6.6.6 0.0.0.0

四、实验操作：

1、在R1上创建4个环回口：8.8.0.1/24、8.8.1.1/24、8.8.2.1、8.8.3.1/24并引入到区域2中

R1:

$R1$ int loopback 0

$R1-LoopBack0$ int loopback 1

$R1-LoopBack1$ ip add 8.8.0.1 24

$R1-LoopBack1$ ip add 8.8.1.1 24 sub

$R1-LoopBack1$ ip add 8.8.2.1 24 sub

$R1-LoopBack1$ ip add 8.8.3.1 24 sub

$R1-LoopBack1$ ospf network-t broadcast

$R1-LoopBack1$ ospf enable 1 area 2

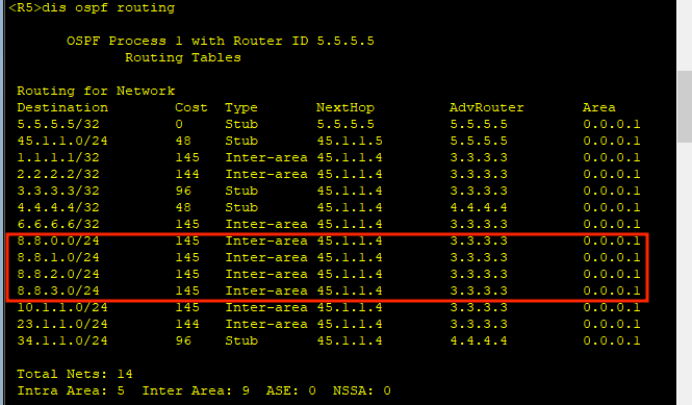

2、在R5上查看OSPF的路由表，可以看到刚才创建的四条路由

3、然后在R2上进行汇总

R2:

$R2$ ospf

$R2-ospf-1$ area 2

$R2-ospf-1-area-0.0.0.2$ abr-summary 8.8.0.0 255.255.252.0

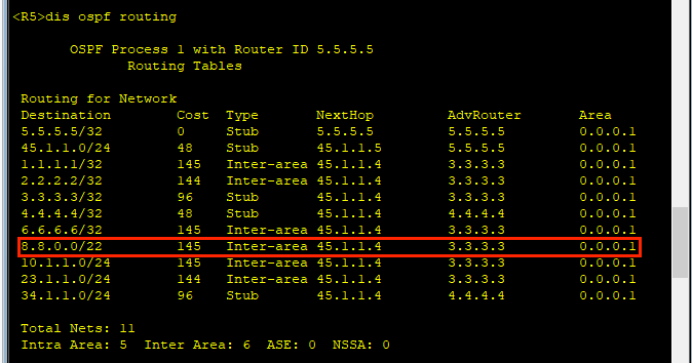

4、然后在查看R5的路由表，可以看到只剩下8.8.0.0/22的路由

5、接下来再在R5上创建4个环回口:9.9.0.1/24、9.9.1.1/24、9.9.2.1/24、9.9.3.1/24，并引入到ospf中

R5：

$R5$ int loopback 1

$R5-LoopBack1$ ip add 9.9.0.1 24

$R5-LoopBack1$ ip add 9.9.1.1 24 sub

$R5-LoopBack1$ ip add 9.9.2.1 24 sub

$R5-LoopBack1$ ip add 9.9.3.1 24 sub

$R5-LoopBack1$ q

$R5$ ospf

$R5-ospf-1$ import-route direct

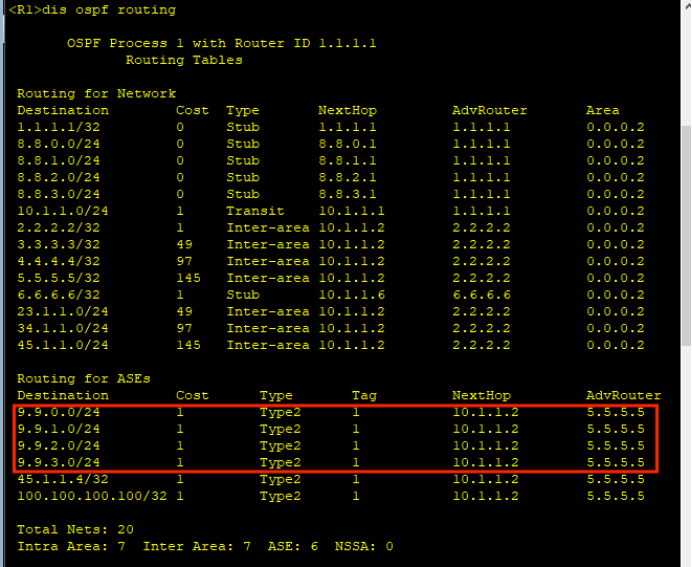

6、然后去查看R1的路由表

7、在ASBR上汇总

R5：

$R5$ ospf

$R5-ospf-1$ asbr-summary 9.9.0.0 255.255.252.0

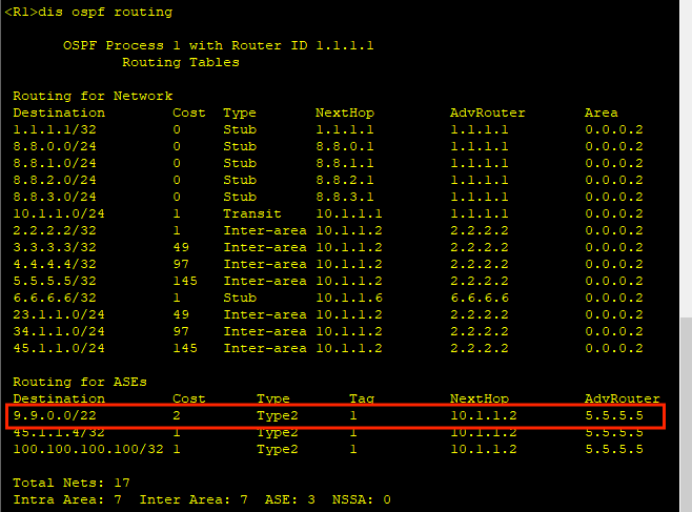

8、然后再查看R1的路由表，可以看到只剩一条汇总路由

五、总结

手动进行汇总

128 64 32 16 8 4 2 1

网络位主机位

8.8.0.1/24

8.8.1.1/24

8.8.2.1/24

8.8.3.1/24

（一个字节=8位）

变为二进制，然后进行汇总

00001000.00001000.00000000.00000001/24

00001000.00001000.00000001.00000001/24

00001000.00001000.00000010.00000001/24

00001000.00001000.00000011.00000001/24

从哪里不一样，哪里开始写0

最后四条路由汇总成一条：00001000.00001000.00000000.00000000/22

也就是8.8.0.0/22

‌OSPF手动汇总的主要优点是降低路由表规模、减少SPF计算频率、提升网络稳定性；缺点是需手动配置、依赖连续地址规划，设计不当易引发路由黑洞‌。

|-----------------------------------------------------------------------|--------------------------------------------------------------------------------|
| 优点 | 缺点 |
| ‌降低路由表规模 ‌：将多个连续子网聚合成一个更大的网络前缀，显著减少路由器需维护的路由条目数量，提升转发效率 | ‌需手动配置 ‌：OSPF不支持自动汇总，必须由管理员在ABR或ASBR上显式配置，操作门槛较高 |
| ‌减少SPF计算频率 ‌：汇总后，局部拓扑变化（如某子网失效）不会触发全网SPF重计算，仅影响本区域，加快收敛速度 | ‌要求地址连续 ‌：被汇总的子网必须构成连续的地址块（如192.168.0.0/24 ~ 192.168.3.0/24），否则无法正确聚合 |
| ‌抑制LSA泛洪 ‌：通过在ABR或ASBR处汇总，减少Type 3或Type 5 LSA的传播数量，节省带宽和CPU资源 | ‌可能导致路由黑洞 ‌：若汇总范围包含不存在的子网，流量可能被错误转发至黑洞，造成丢包 |
| ‌增强网络稳定性 ‌：路由信息被抽象化，外部区域对内部变动"无感"，提升整体健壮性 | ‌次优路径选择 ‌：汇总可能隐藏内部拓扑细节，导致数据包绕行非最优路径 |
