嵌入式系统中的加解密签名（3）---国密的签名与验证

笔者来介绍一下RSA 和 SM2的原理和实现

a、RSA

原理以及数据格式介绍

RSA2048/3072/4096，非对称签名，hash算法一搬有hash256 、384和512，对称签名有：DES、AES128 和256等

RSA原理是利用大数难分解原理，正向容易，反向极难的核心思想。

• RSA 涉及3个重要参数：n，e，d
• 公钥（n，e），私钥（n，d），公钥公开，私钥保密
• n = p*q，p和q为两个大素数，2048位就是256 B的n，
• e满足如下规则：1< e <φ(n)，φ(n) = (p-1) * (q-1)，通常会选65537
• d满足如下规则，e*d % φ(n) = 1，

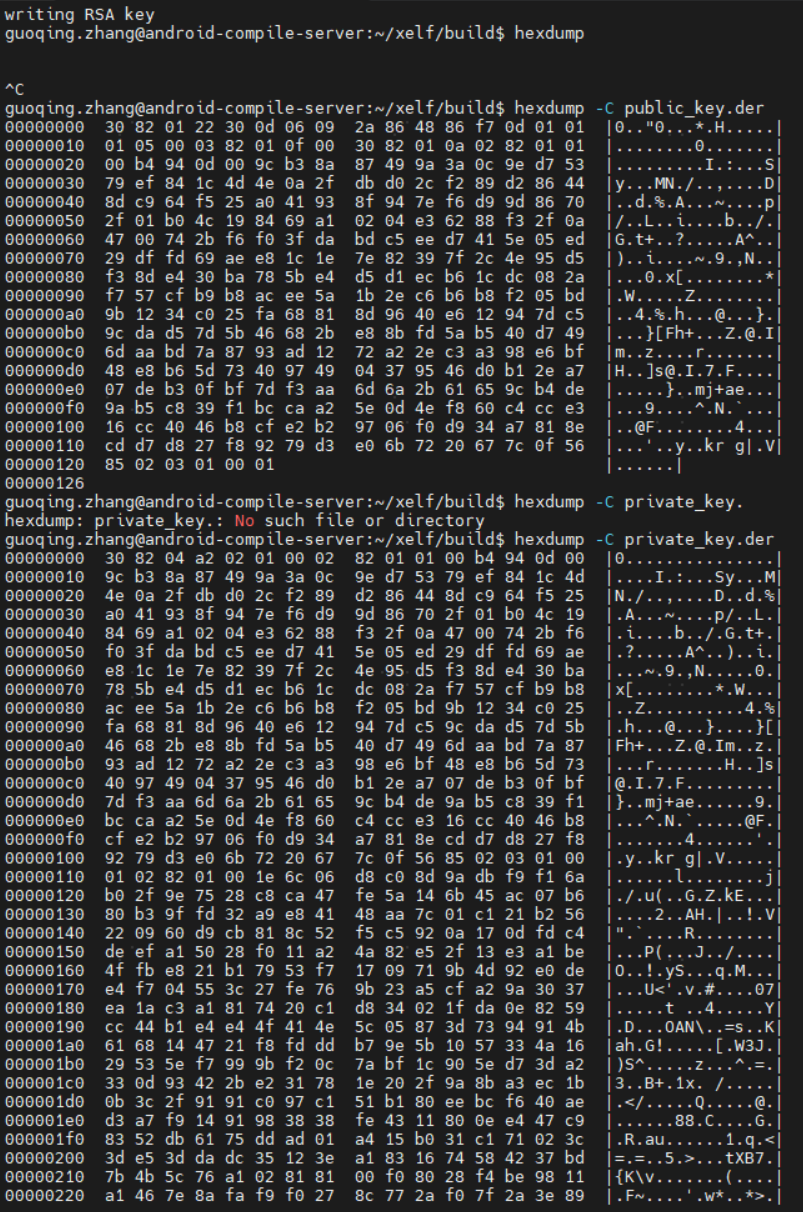

公私钥裸数据格式，der格式如下：

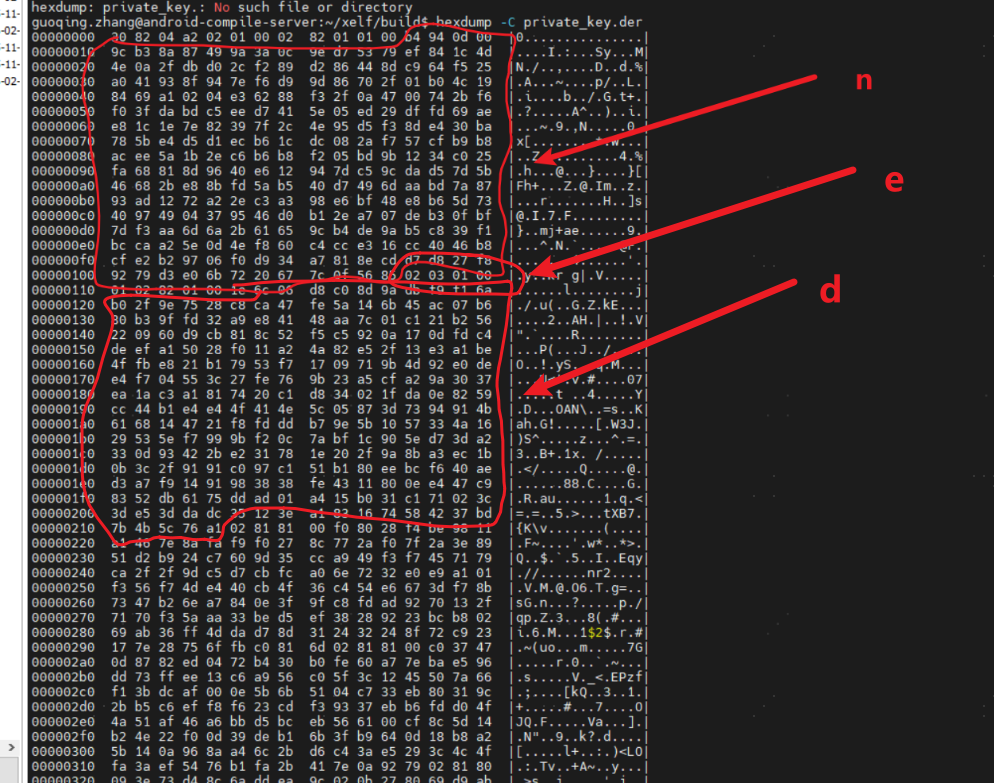

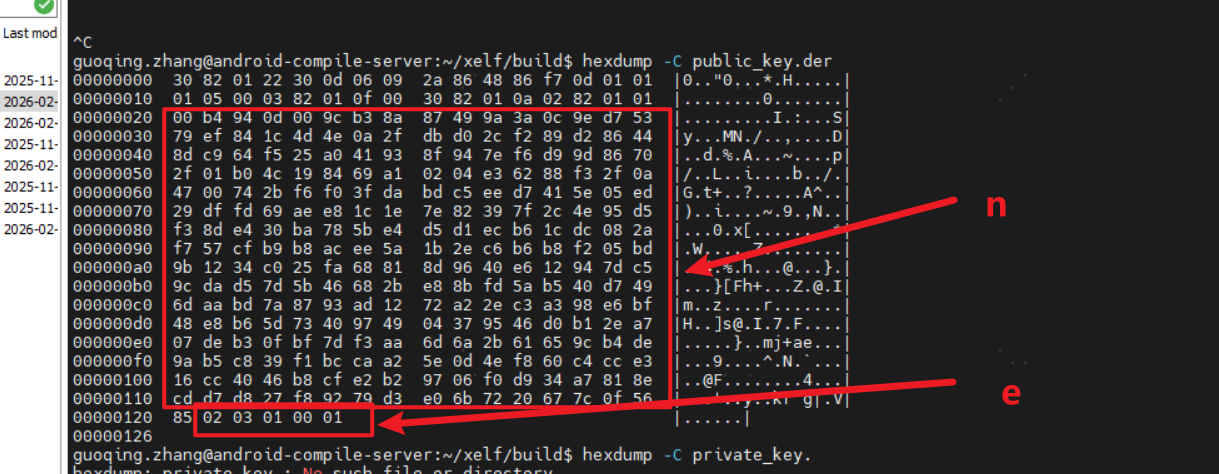

下图可以看到n是256Byte大数，e为 01 00 01 ->65537

• 私钥的格式如下：包括了公钥信息，

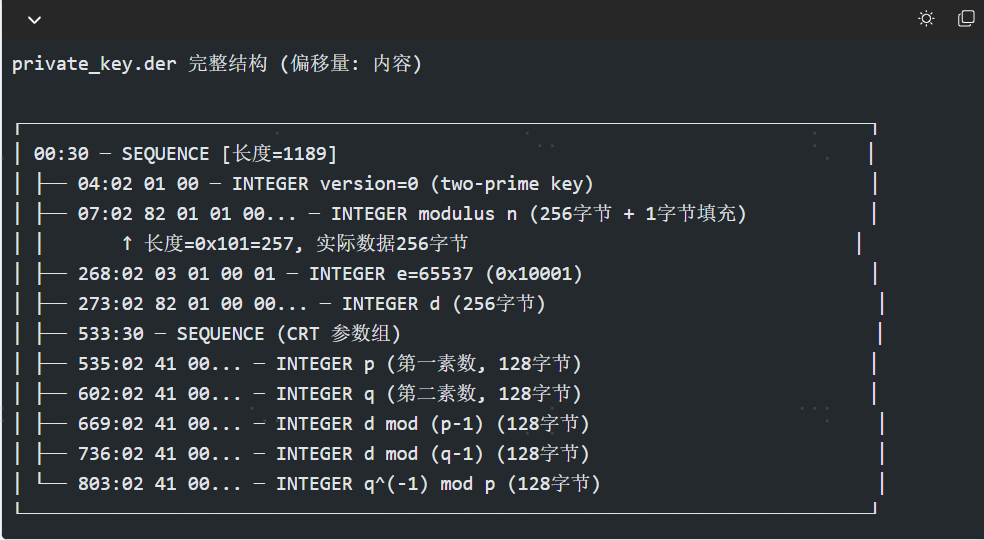

完整的结构如下：

• 包括n/e/d/p/q等参数

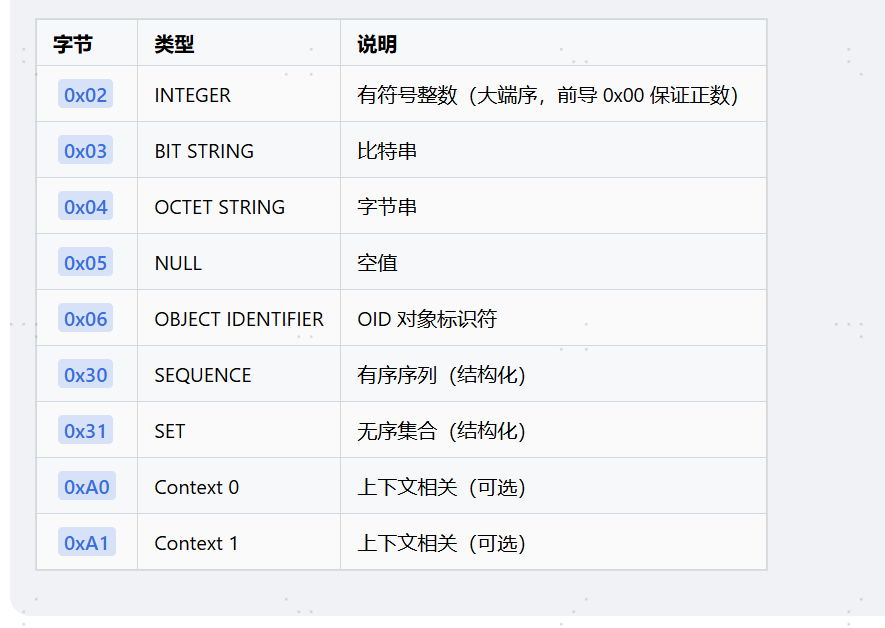

TLV 格式说明

• 加密原理：消息是m，m^e = C (mod n)，C就是加密密文，====》n%(m^e)=KC，消息m是用户数据转成的大数字，然后参与运算。
• 解密原理：c^d = m (mod n)，解密出m消息 ====> n%(c^d)=Km

加密原理介绍

python算法

秘钥生成

from cryptography.hazmat.backends import default_backend
from cryptography.hazmat.primitives.asymmetric import rsa
from cryptography.hazmat.primitives import serialization

# 生成私钥
private_key = rsa.generate_private_key(
    public_exponent=65537,
    key_size=2048,
    backend=default_backend()
)

# 生成公钥
public_key = private_key.public_key()

# 将私钥和公钥序列化为PEM格式
private_pem = private_key.private_bytes(
    encoding=serialization.Encoding.PEM,
    format=serialization.PrivateFormat.TraditionalOpenSSL,
    encryption_algorithm=serialization.NoEncryption()
)

public_pem = public_key.public_bytes(
    encoding=serialization.Encoding.PEM,
    format=serialization.PublicFormat.SubjectPublicKeyInfo
)

# 打印私钥和公钥
print(private_pem.decode('utf-8'))
print(public_pem.decode('utf-8'))

签名生成

from cryptography.hazmat.primitives import hashes
from cryptography.hazmat.primitives.asymmetric import padding

# 已经有了private_key和要签名的文件1.txt

# 读取文件内容
with open('1.txt', 'rb') as f:
    data = f.read()

# 使用私钥对文件进行签名
signature = private_key.sign(
    data,
    padding.PKCS1v15()
    hashes.SHA256()
)

# 将签名写入文件
with open('signature', 'wb') as f:
    f.write(signature)

签名校验

from cryptography.hazmat.primitives.asymmetric import rsa, padding
from cryptography.hazmat.primitives import hashes
from cryptography.hazmat.primitives import serialization


# 使用公钥验证签名
try:
    public_key.verify(
        signature,
        message,
        padding.PKCS1v15(),
        hashes.SHA256()
    )
    print("签名验证成功，消息未被篡改。")
except Exception as e:
    print(f"签名验证失败: {e}")

只是在知道公钥的情况下，也可以进行签名验证

def rsa_verify_sign(public_type, public_key_str, sign_data, file_path):
    from cryptography.hazmat.primitives.asymmetric import padding
    from cryptography.hazmat.primitives import serialization,fronhashes
    from cryptography.hazmat.backends import default_backend
    from cryptography.hazmat.primitives import hashes
    # load public key
    public_key = serialization.load_pem_public_key(public_key_str.encode(), backend=default_backend())# use the public ky verify sign
    with open(file_path, "rb") as f:
        data = f.read()
    public_key.verify(sign_data, data, padding.PKcs1v15(), hashes.SHA256())

OpenSSL

# 生成2048位的RSA私钥
openssl genpkey -algorithm RSA -out private_key.pem -pkeyopt rsa_keygen_bits:2048

# 从私钥中提取公钥
openssl rsa -pubout -in private_key.pem -out public_key.pem

# 使用私钥签名文件，生成签名文件
openssl dgst -sha256 -sign private_key.pem -out signature.bin example.txt

# 验证签名
openssl dgst -sha256 -verify public_key.pem -signature signature.bin example.txt

# 生成私钥的der格式，即二进制格式
openssl rsa -in private_key.pem -outform DER -out private_key.der

# 生成公钥的der格式，即二进制格式
openssl rsa -in public_key.pem -pubin -outform DER -out public_key.der

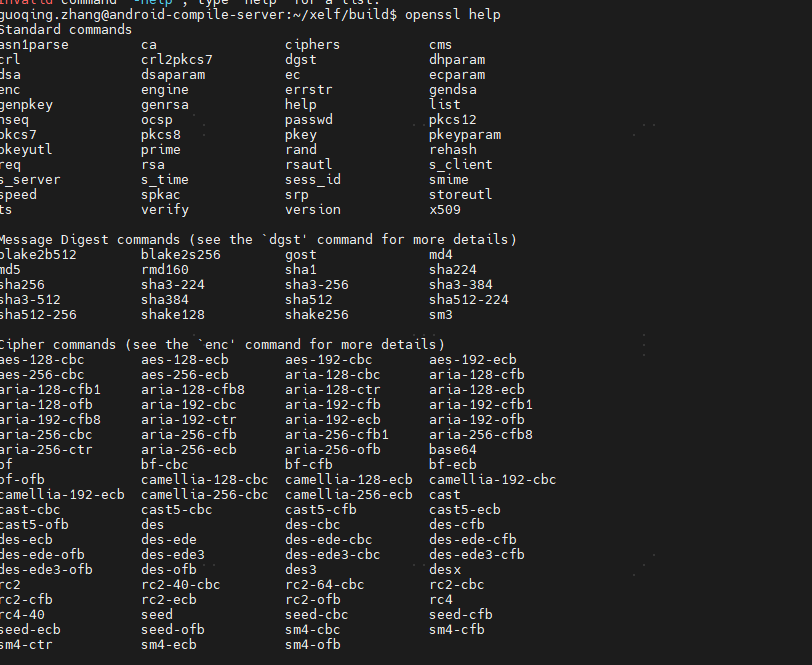

Openssl 支持的hash 、填充以及加密算法如下

b、SM2 国密算法

原理及数据格式介绍

SM2：非对称签名算法，SM3：hash算法，SM4：对称加密算法

SM2 原理介绍：

• SM2是利用离散对数问题，建立在基于椭圆曲线的离散对数问题上的密码体制，给定椭圆曲线上的一个点G，并选取一个整数k，求解K=kG很容易(注意根据kG求解出来的K也是椭圆曲线上的一个点)；反过来，在椭圆曲线上给定两个点K和G，若使K=kG，求整数k是一个难题。其就是建立在此数学难题之上,这一数学难题称为椭圆曲线离散对数问题。其中椭圆曲线上的点K则为公钥(注意公钥K不是一个整数而是一个椭圆曲线点)，整数k则为私钥(实际上是一个大整数)。

• 其公钥是椭圆曲线上面的一个坐标，为256位

• 每个坐标32Byte，总计64Byte，实际中编码方式可能是ASN.1，所以其公钥长度必定大于64位，

• 考虑如下等式：K=kG 其中 K,G为Ep(a,b)上的点，k为小于n（n是点G的阶）的整数，我们把点G称为基点（base point）。

• 密码学中，描述一条Fp上的椭圆曲线，常用到六个参量：T=(p,a,b,n,x,y)，（p 、a 、b） 用来确定一条椭圆曲线，p为素数域内点的个数，a和b是其内的两个大数；x,y为G基点的坐标，也是两个大数；n为点G基点的阶；以上六个量就可以描述一条椭圆曲线，有时候我们还会用到h(椭圆曲线上所有点的个数p与n相除的整数部分)

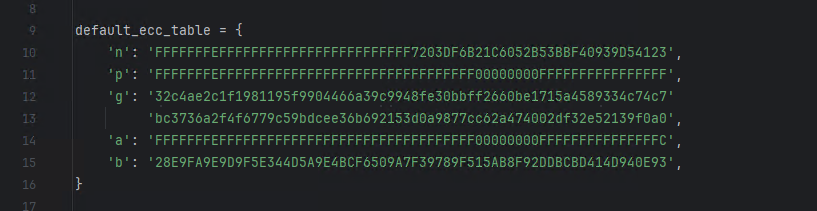

• SM2默认的参数如下：



  SM2秘钥数据格式：

• SM2私钥是一个大于等于１ 且小于ｎ１ 的整数（ｎ 为SM2 算法的阶， 其值参见 ＧＭ／Ｔ ０００３） ， 简记为ｋ， 长度为256位

• SM2公钥是SM2曲线上的一个点， 由横坐标和纵坐标两个分量来表示， 记为（ｘ，ｙ） ， 简记为 Ｑ， 每个分量的长度为256 位，总长度512位

• SM2 算法私钥数据格式的 ASN.1定义为：

  SM2 Private Key ： ： ＝ 整数

  SM2 算法公钥数据格式的 ASN.1 定义为：

  SM2 Public Key ： ： ＝ bit string

  SM2 Public Key 为bit string 类型， 内容为０４‖ Ｘ‖ Ｙ， 其中，Ｘ 和 Ｙ 分别标识公钥的ｘ 分量和ｙ

  分量， 其长度各为２５６ 位。

具体例子如下：

• 私钥：5c01d0cf8c243994138438c5965c4af5126592e78ce410bf0100bb4a04f2d032（256 BIT）
• 公钥：04c5a147483701488f316614071ed6868861398aecd05560348d54fbdefbe82538486605039809C839088783609fC8853764024193C5690c14c1850828988 （528 BIT，开始两Byte固定：04）

签名的格式也是一个坐标：

• R：整数第一部分
• S：整数第二部分

还有可能是ASN.1 DER格式，需要解析：

解析流程如下：

    def verify(self, Sign, data):
        # 验签函数，sign签名r||s，E消息hash，public_key公钥
        if self.asn1:
            unhex_sign = unhexlify(Sign.encode())
            seq_der = DerSequence()
            origin_sign = seq_der.decode(unhex_sign)
            r = origin_sign[0]
            s = origin_sign[1]
        else:
            r = int(Sign[0:self.para_len], 16)
            s = int(Sign[self.para_len:2*self.para_len], 16)

签名的时候也对应了相应的模式，

    def sign(self, data, K):
        """
        签名函数, data消息的hash，private_key私钥，K随机数，均为16进制字符串
        :param self:
        :param data: data消息的hash
        :param K: K随机数
        :return:
        """
        E = data.hex()  # 消息转化为16进制字符串
        e = int(E, 16)

        d = int(self.private_key, 16)
        k = int(K, 16)

        P1 = self._kg(k, self.ecc_table['g'])

        x = int(P1[0:self.para_len], 16)
        R = ((e + x) % int(self.ecc_table['n'], base=16))
        if R == 0 or R + k == int(self.ecc_table['n'], base=16):
            return None
        d_1 = pow(
            d+1, int(self.ecc_table['n'], base=16) - 2, int(self.ecc_table['n'], base=16))
        S = (d_1*(k + R) - R) % int(self.ecc_table['n'], base=16)
        if S == 0:
            return None
        elif self.asn1:
            return DerSequence([DerInteger(R), DerInteger(S)]).encode().hex()
        else:
            return '%064x%064x' % (R, S)

Python算法

• GMSSL的Python库里面有SM2的签名和验签函数

• 签名公私钥都是pem str格式的

• 里面没有对于SM2 ID的参数，不过可以自己新增接口

def sm2_verify_sign(self, public_type, public_key_str, sign_data, file_path):
    from gmssl import sm2, sm3, func
    with open(file_path, "rb") as f:
        data = f.read()
    public_key = public_key_str[2:]
    # import asnlcrypto
    # from asnlcrypto.keys import PublickeyInfo
    # public_key = "".join(public_key_str.split("\n")[1:-2])
    # public_key_byte = base64.b64decode(public_key)
    # public_key_info = PublicKeyInfo.load(public_key_byte)
    # public_key_byte = public_key_info['public_key'].native
    # public_key = public_key_byte.hex()
    sm2_crypt = sm2.CryptSM2(private_key="", public_key=public_key, asnl=True)
    if public_type == "customer":
        result = sm2_crypt.verify(sign_data, data)
    else:
        pass

def sm2_sign(self, private_key, public_key, message_bytes):
    from gmssl import sm2, sm3, func
    sm2_signer = sm2.CryptSM2(private_key=private_key, public_key=public_key, asnl=True)
    random_hex_str ='fa0ff179b5c2397262d393365cc3e43aef6646c7e48e31de05af2b2e1fde9a06'
    signature = sm2_signer.sign_with_sm3(message_bytes, random_hex_str=random_hex_str)
    signature = bytes.fromhex(signature)

新增SM2 ID的签名算法，这是Python GMSSL库的算法

• 默认id 是：31323334353637383132333435363738
• 所以这个可以作为参数

    def _sm3_z(self, data):
        """
        SM3WITHSM2 签名规则:  SM2.sign(SM3(Z+MSG)，PrivateKey)
        其中: z = Hash256(Len(ID) + ID + a + b + xG + yG + xA + yA)
        """
        # sm3withsm2 的 z 值
        z = '0080'+'31323334353637383132333435363738' + \
            self.ecc_table['a'] + self.ecc_table['b'] + self.ecc_table['g'] + \
            self.public_key
        z = binascii.a2b_hex(z)
        Za = sm3.sm3_hash(func.bytes_to_list(z))
        M_ = (Za + data.hex()).encode('utf-8')
        e = sm3.sm3_hash(func.bytes_to_list(binascii.a2b_hex(M_)))
        return e

GMSSL

国密的官方网站：http://gmssl.org。

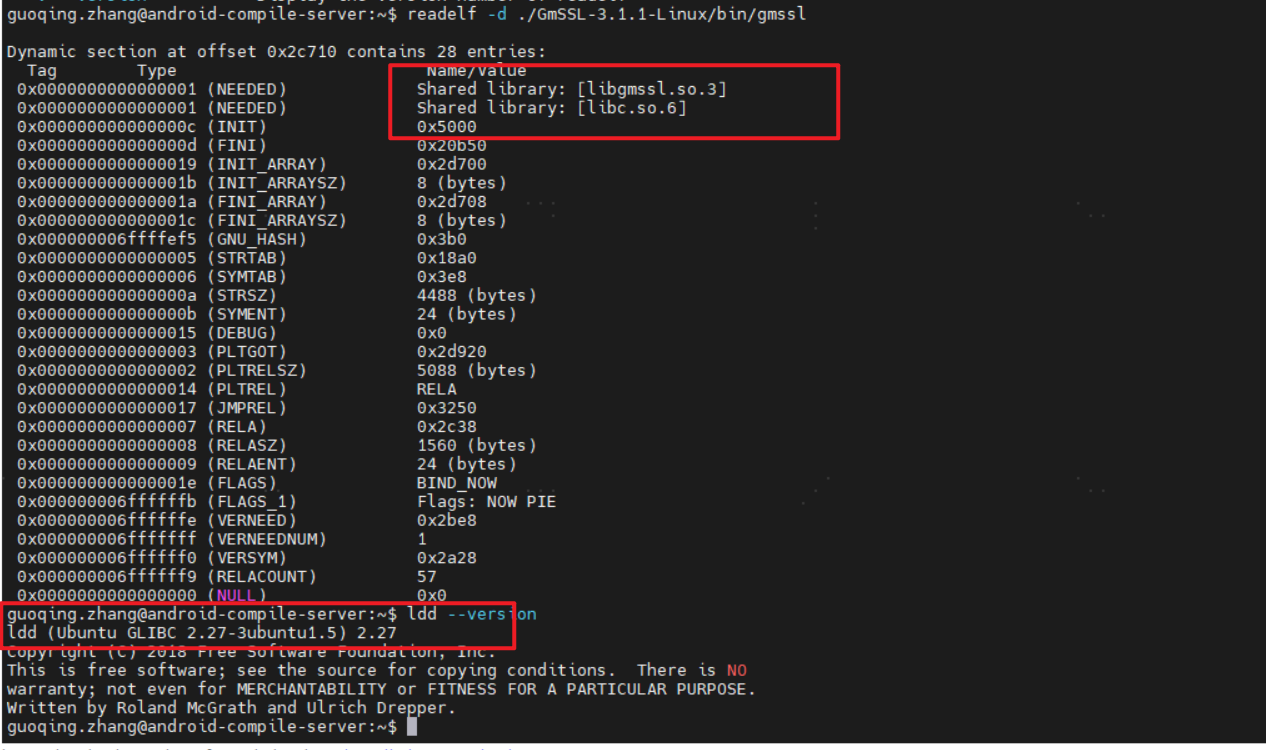

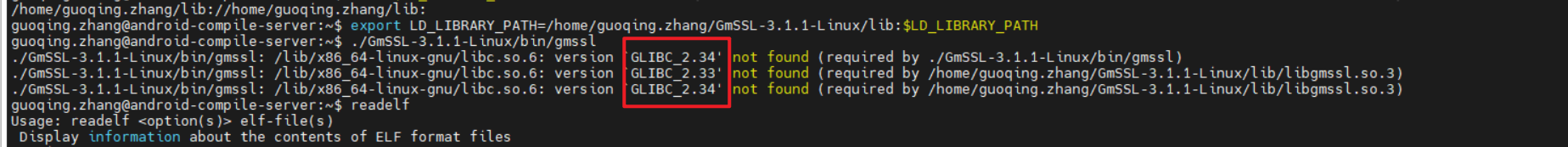

Linux下使用的更新的GLIBC编译的，所以现在环境部支持，无法运行。需要在linux下面重新编译

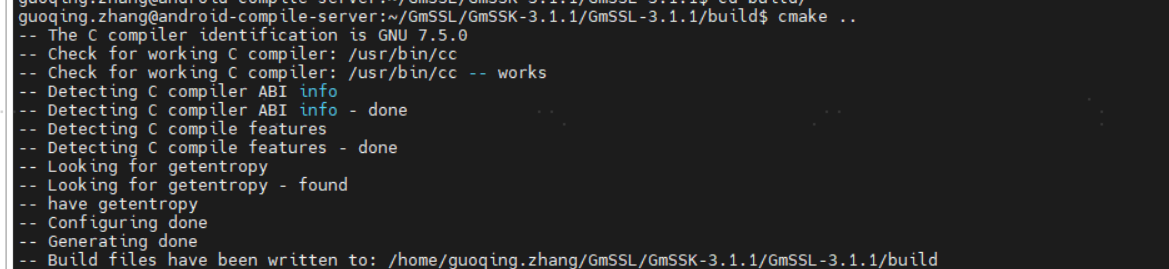

linux编译，进入build下面，

cmake ..

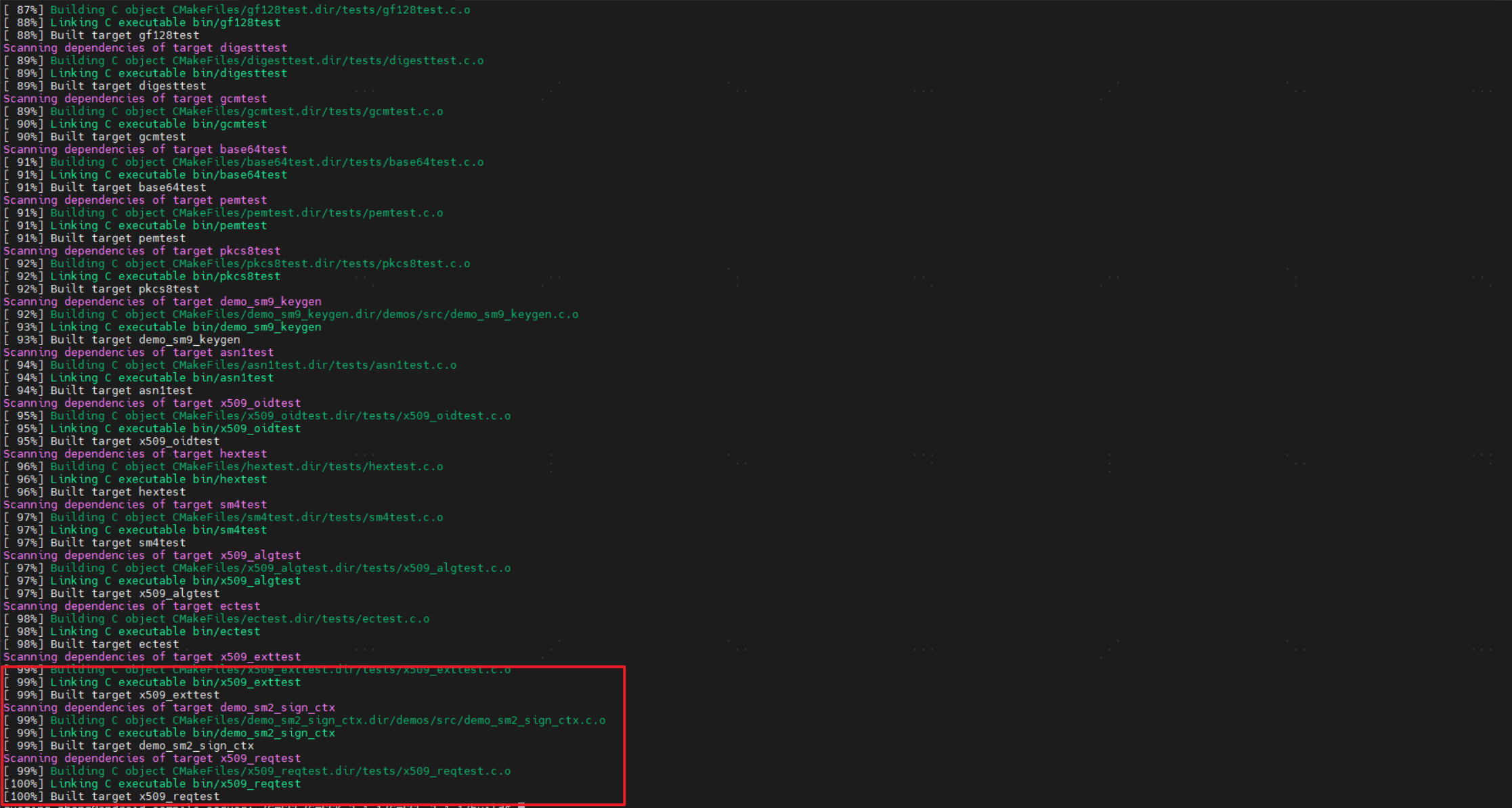

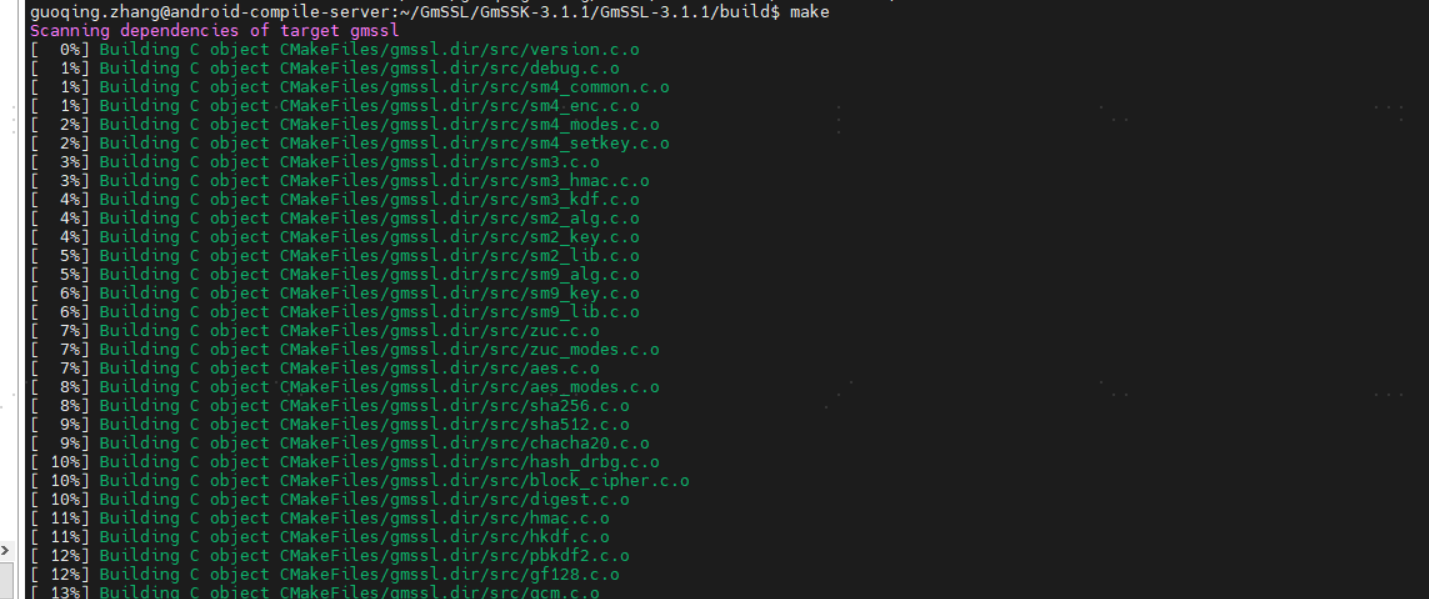

接着进行make编译，最后会生成gmssl 可执行程序

make

到这里及生成完成

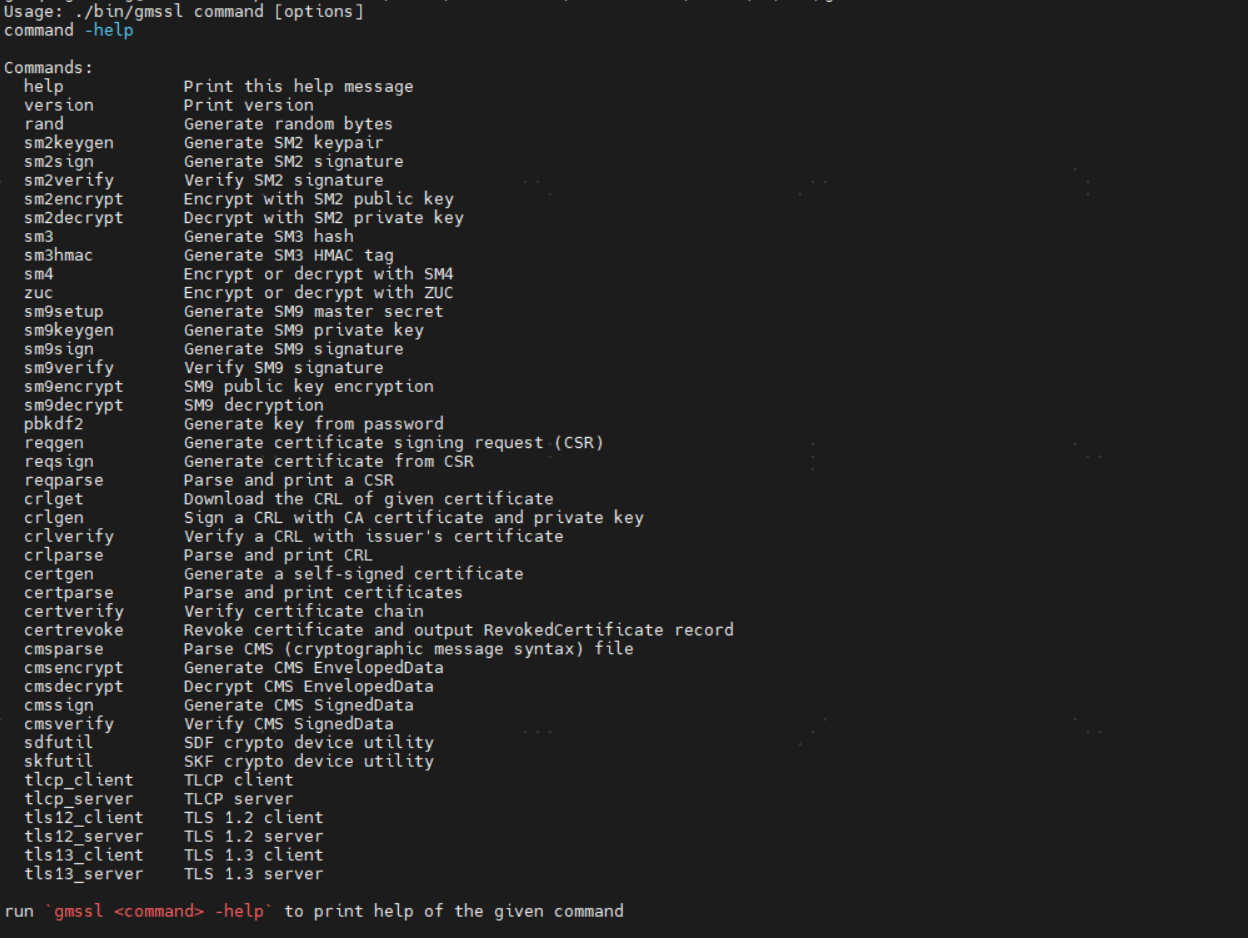

输入./bin/gmssl ，可以运行国密相关的操作。

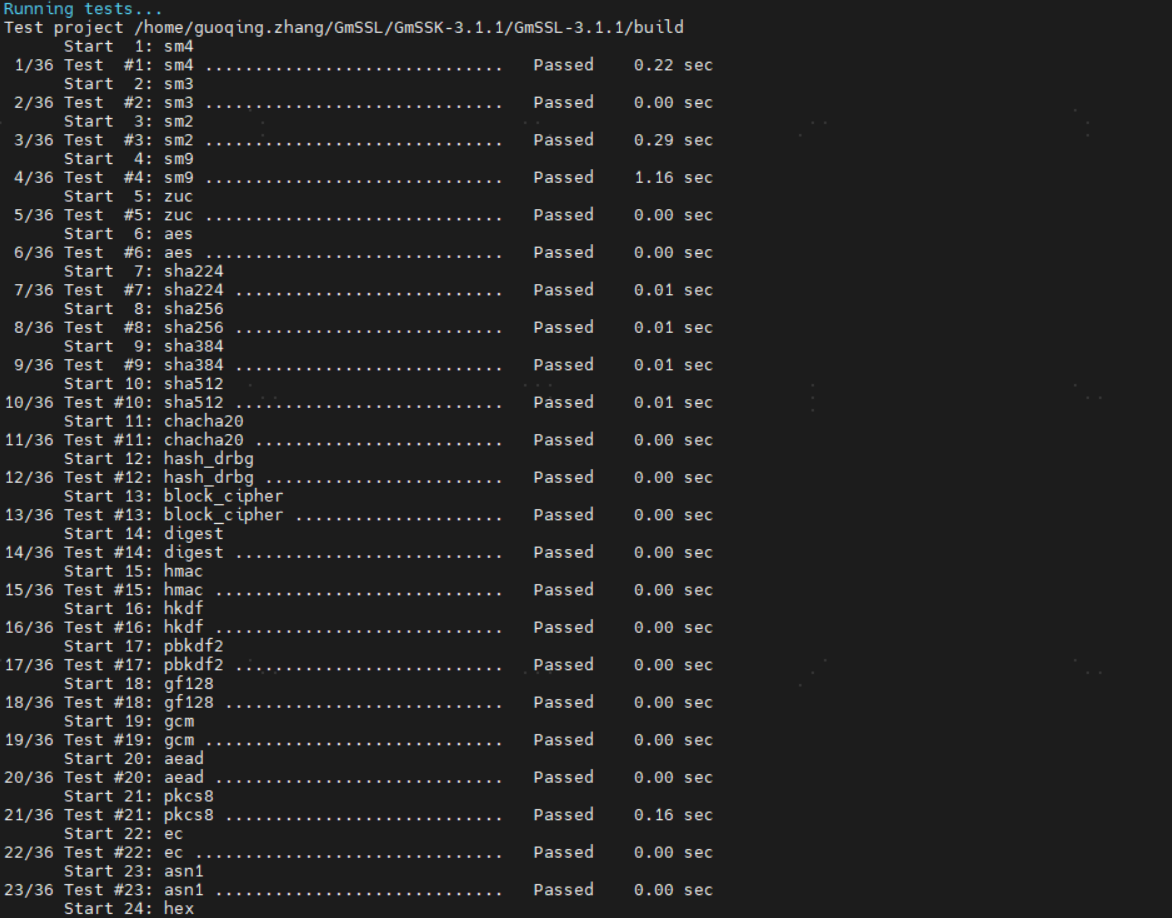

输入 make test，可以执行case 验证
