在 PlantUML 中，MindMap 图表是头脑风暴、组织想法和项目规划的有效工具。MindMap 图表或思维导图是信息的可视化表示，其中的中心思想分支成相关主题，形成一个概念的蜘蛛网。PlantUML以其简单、基于文本的语法为创建这些图表提供了便利，从而可以高效地组织复杂的想法并将其可视化。

使用 PlantUML 绘制 MindMaps 尤为有利，因为它可以与其他工具和系统集成。这种集成简化了将思维导图纳入大型项目文档的过程。PlantUML 基于文本的方法还能轻松修改和控制思维导图的版本，使其成为协作式头脑风暴和创意开发的动态工具。

PlantUML 中的思维导图可用于各种目的，从勾勒项目结构到头脑风暴产品功能或业务战略。思维导图的分层和直观布局有助于识别不同想法和概念之间的关系，从而更容易纵观全局，找出需要进一步探索的领域。这使得 PlantUML 成为项目经理、开发人员和业务分析人员的宝贵工具，他们需要用这种方法直观地组织复杂信息，并以简洁明了的方式呈现出来。

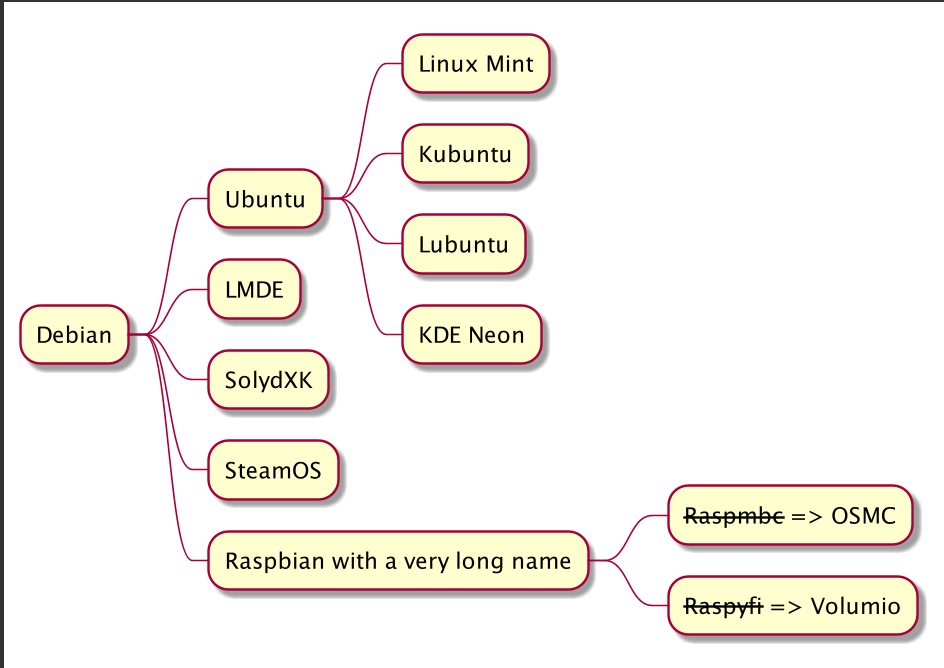

1、OrgMode 语法

同时兼容 OrgMode 语法。

js 复制代码

@startmindmap
* Debian
** Ubuntu
*** Linux Mint
*** Kubuntu
*** Lubuntu
*** KDE Neon
** LMDE
** SolydXK
** SteamOS
** Raspbian with a very long name
*** <s>Raspmbc</s> => OSMC
*** <s>Raspyfi</s> => Volumio
@endmindmap

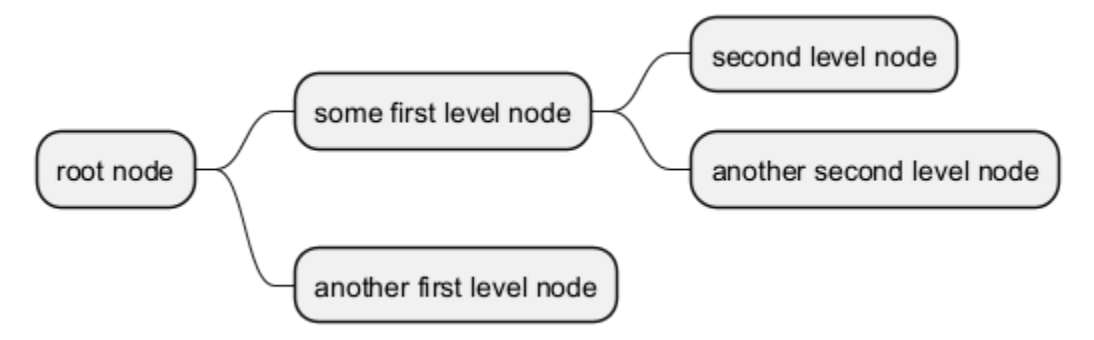

2、Markdown 语法

同时兼容 Markdown 语法。

js 复制代码

@startmindmap
* root node
* some first level node
* second level node
* another second level node
* another first level node
@endmindmap

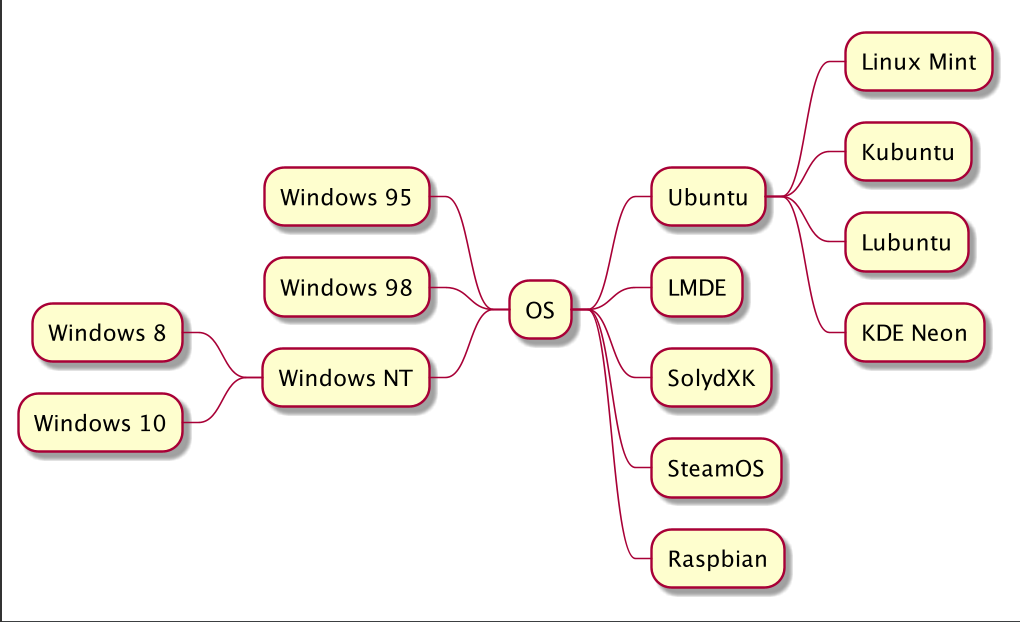

3、运算符

可以使用下面的运算符来决定图形方向。

js 复制代码

@startmindmap
+ OS
++ Ubuntu
+++ Linux Mint
+++ Kubuntu
+++ Lubuntu
+++ KDE Neon
++ LMDE
++ SolydXK
++ SteamOS
++ Raspbian
-- Windows 95
-- Windows 98
-- Windows NT
--- Windows 8
--- Windows 10
@endmindmap

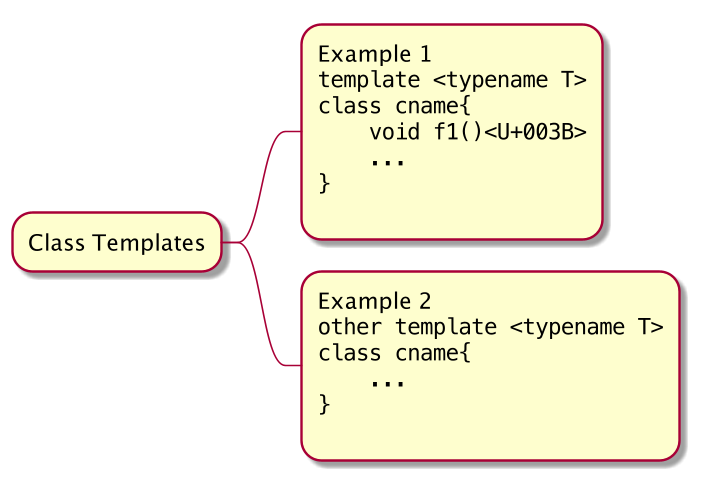

4、多行表示

可以用 : 和 ; 包围文字，来表示多行文本.

js 复制代码

@startmindmap
* Class Templates
**:Example 1
<code>
template <typename T>
class cname{
    void f1()<U+003B>
    ...
}
</code>
;
**:Example 2
<code>
other template <typename T>
class cname{
    ...
}
</code>
;
@endmindmap

js 复制代码

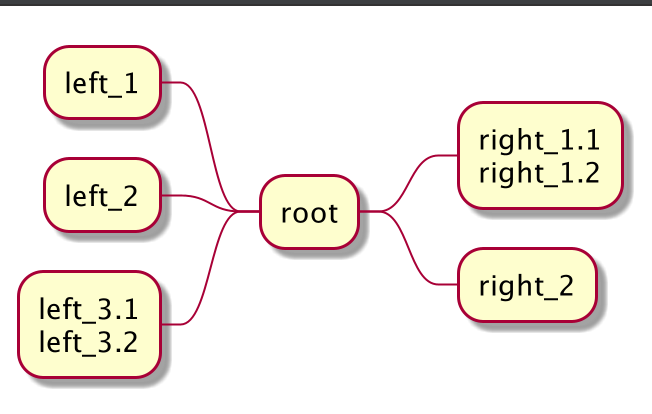

@startmindmap
+ root
**:right_1.1
right_1.2;
++ right_2

left side
-- left_1
-- left_2
**:left_3.1
left_3.2;
@endmindmap

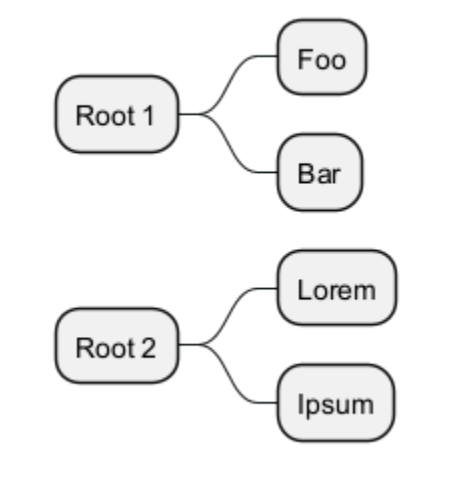

5、多个根节点

js 复制代码

@startmindmap
* Root 1
** Foo
** Bar
* Root 2
** Lorem
** Ipsum
@endmindmap

6、颜色

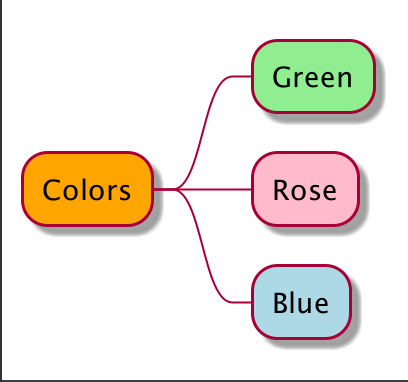

6.1、With inline color

js 复制代码

@startmindmap
*[#Orange] Colors
**[#lightgreen] Green
**[#FFBBCC] Rose
**[#lightblue] Blue
@endmindmap

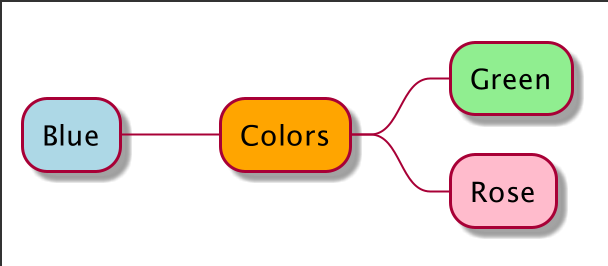

js 复制代码

@startmindmap
+[#Orange] Colors
++[#lightgreen] Green
++[#FFBBCC] Rose
--[#lightblue] Blue
@endmindmap

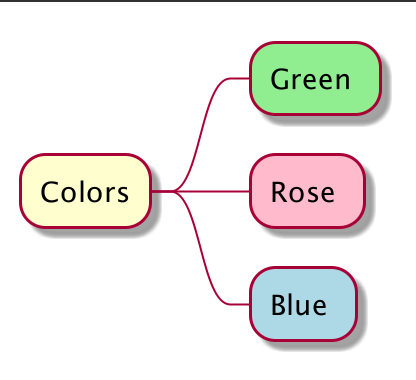

6.2、With style color

js 复制代码

@startmindmap
<style>
mindmapDiagram {
    .green {
        BackgroundColor lightgreen
    }
    .rose {
        BackgroundColor #FFBBCC
    }
    .your_style_name {
        BackgroundColor lightblue
    }
}
</style>
* Colors
** Green <<green>>
** Rose <<rose>>
** Blue <<your_style_name>>
@endmindmap

js 复制代码

@startmindmap
<style>
mindmapDiagram {
    .green {
        BackgroundColor lightgreen
    }
    .rose {
        BackgroundColor #FFBBCC
    }
    .your_style_name {
        BackgroundColor lightblue
    }
}
</style>
+ Colors
++ Green <<green>>
++ Rose <<rose>>
-- Blue <<your_style_name>>
@endmindmap

js 复制代码

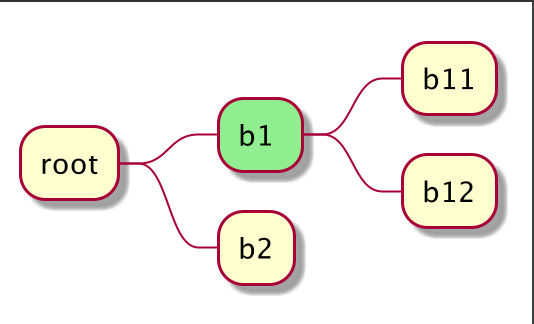

@startmindmap
<style>
mindmapDiagram {
    .myStyle * {
        BackgroundColor lightgreen
    }
}
</style>
+ root
++ b1 <<myStyle>>
+++ b11
+++ b12
++ b2
@endmindmap

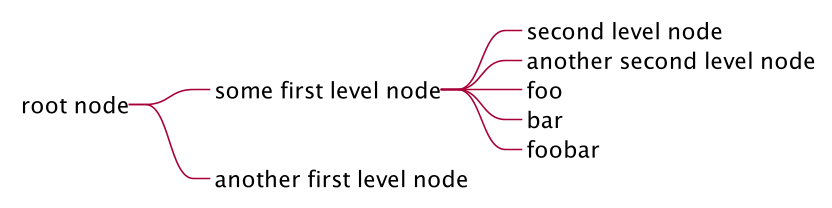

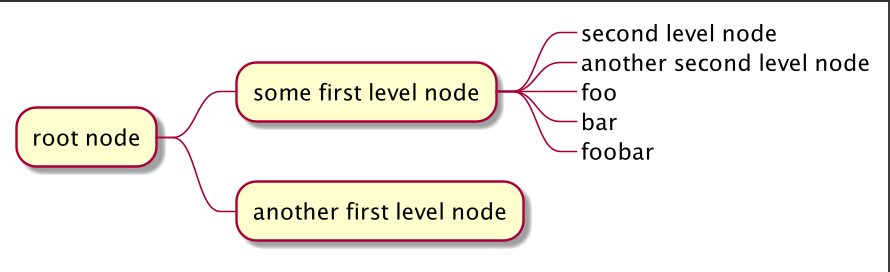

7、移除方框

可以用下划线移除方框图。

js 复制代码

@startmindmap
* root node
** some first level node
***_ second level node
***_ another second level node
***_ foo
***_ bar
***_ foobar
** another first level node
@endmindmap

js 复制代码

@startmindmap
*_ root node
**_ some first level node
***_ second level node
***_ another second level node
***_ foo
***_ bar
***_ foobar
**_ another first level node
@endmindmap

js 复制代码

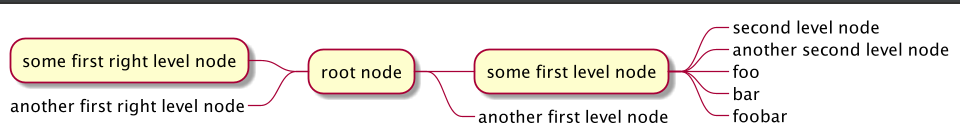

@startmindmap
+ root node
++ some first level node
+++_ second level node
+++_ another second level node
+++_ foo
+++_ bar
+++_ foobar
++_ another first level node
-- some first right level node
--_ another first right level node
@endmindmap

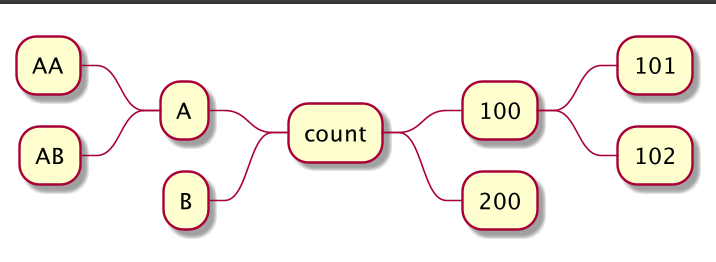

8、改变图形方向

可以同时使用图形的左右两侧。

js 复制代码

@startmindmap
* count
** 100
*** 101
*** 102
** 200
left side
** A
*** AA
*** AB
** B
@endmindmap

9、更改（整个）图表方向

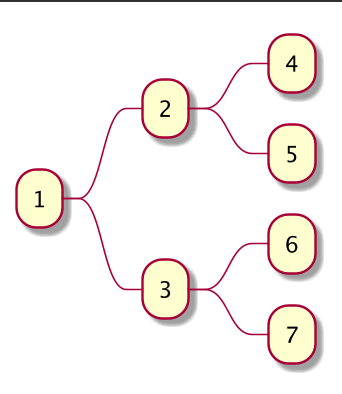

9.1、从左至右（默认）

js 复制代码

@startmindmap
* 1
** 2
*** 4
*** 5
** 3
*** 6
*** 7
@endmindmap

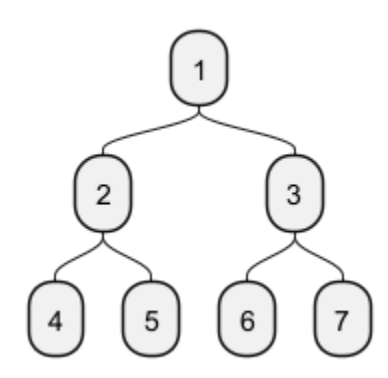

9.2、从上至下

js 复制代码

@startmindmap
top to bottom direction
* 1
** 2
*** 4
*** 5
** 3
*** 6
*** 7
@endmindmap

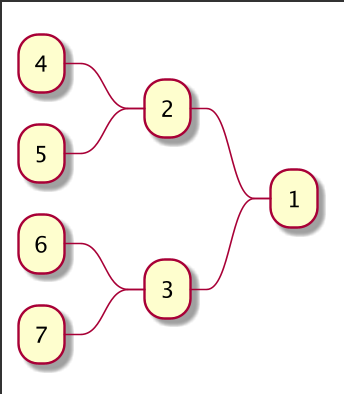

9.3、从右至左

js 复制代码

@startmindmap
right to left direction
* 1
** 2
*** 4
*** 5
** 3
*** 6
*** 7
@endmindmap

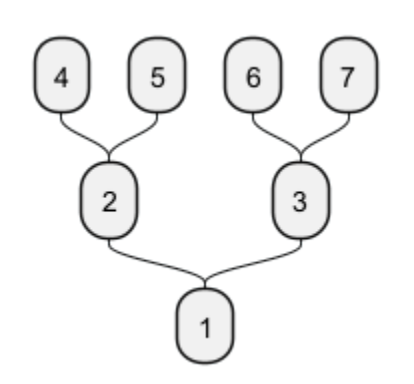

9.4、从下至上

js 复制代码

@startmindmap
top to bottom direction
left side
* 1
** 2
*** 4
*** 5
** 3
*** 6
*** 7
@endmindmap

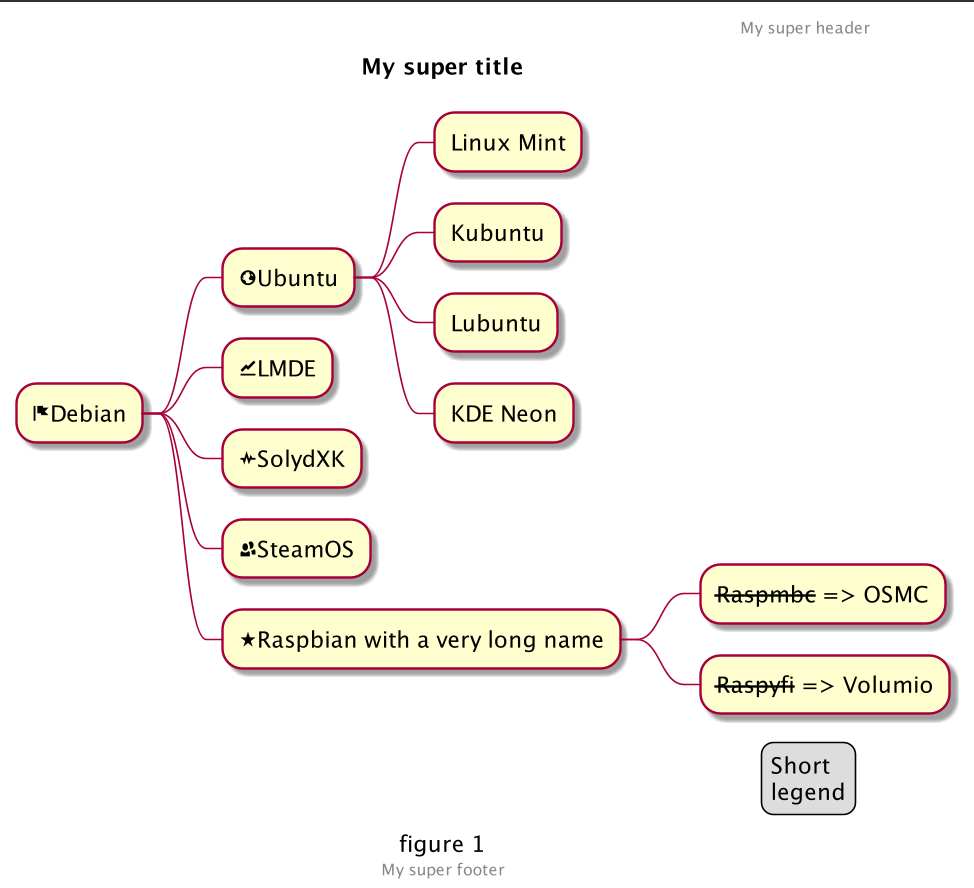

10、完整示例

js 复制代码

@startmindmap
caption figure 1
title My super title
* <&flag>Debian
** <&globe>Ubuntu
*** Linux Mint
*** Kubuntu
*** Lubuntu
*** KDE Neon
** <&graph>LMDE
** <&pulse>SolydXK
** <&people>SteamOS
** <&star>Raspbian with a very long name
*** <s>Raspmbc</s> => OSMC
*** <s>Raspyfi</s> => Volumio
header
My super header
endheader
center footer My super footer
legend right
Short
legend
endlegend
@endmindmap

11、改变风格

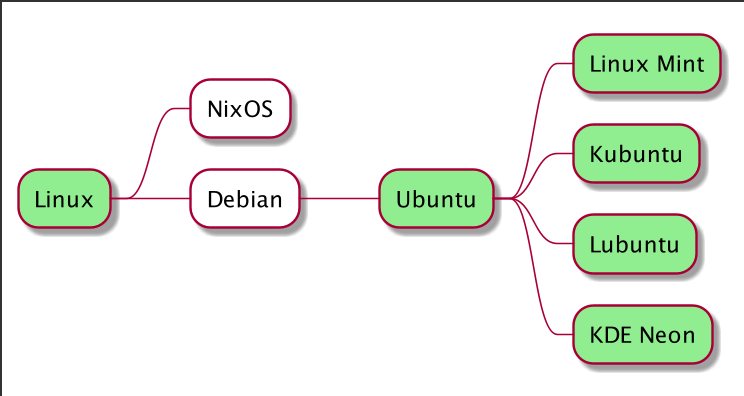

11.1、节点、深度

js 复制代码

@startmindmap
<style>
mindmapDiagram {
    node {
        BackgroundColor lightGreen
    }
    :depth(1) {
        BackGroundColor white
    }
}
</style>
* Linux
** NixOS
** Debian
*** Ubuntu
**** Linux Mint
**** Kubuntu
**** Lubuntu
**** KDE Neon
@endmindmap

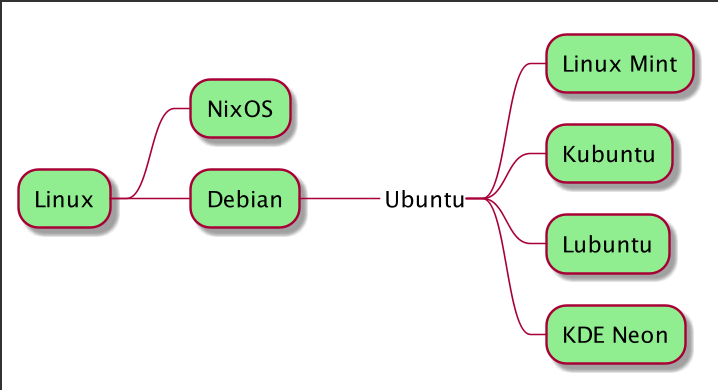

11.2、无盒

js 复制代码

@startmindmap
<style>
mindmapDiagram {
    node {
        BackgroundColor lightGreen
    }
    boxless {
        FontColor darkgreen
    }
}
</style>
* Linux
** NixOS
** Debian
***_ Ubuntu
**** Linux Mint
**** Kubuntu
**** Lubuntu
**** KDE Neon
@endmindmap
