OpenDayLight (Carbon 版本) 启动与组件安装

一、实验目的

本实验旨在完成 OpenDayLight（ODL）控制器的启动，并安装 L2Switch 等关键组件，为后续 SDN 网络实验（如 OpenFlow 交换机控制、二层转发）做准备。

二、环境准备

系统：Linux（推荐 Ubuntu 或 CentOS）
软件：OpenDayLight Carbon 版本（distribution-karaf-0.6.1-Carbon）
权限：root 或 sudo 权限

三、操作步骤

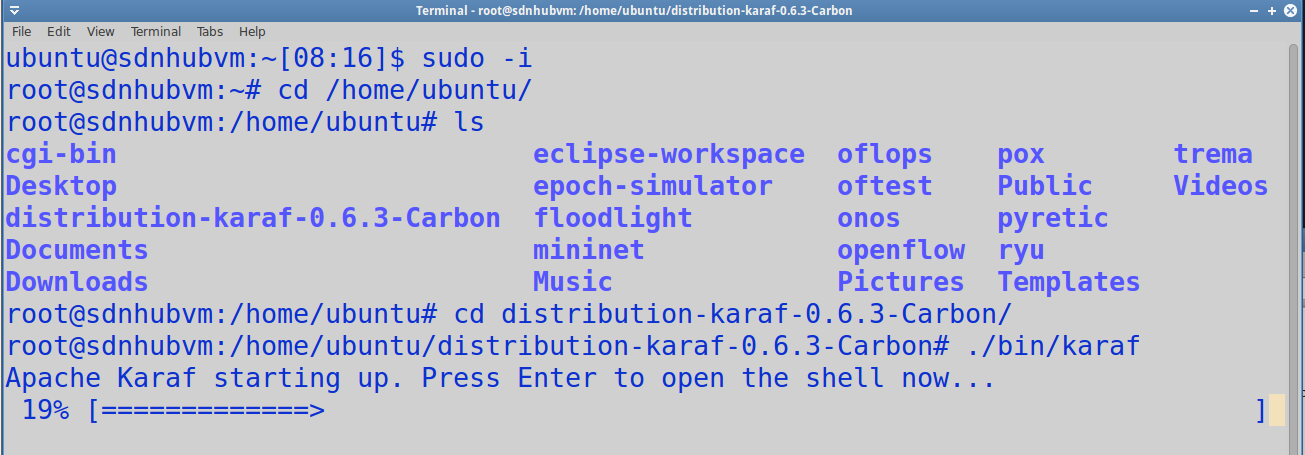

1. 进入 root 权限

bash

运行

复制代码

sudo -i

说明：切换到 root 用户，避免后续操作出现权限不足问题。

2. 进入 ODL 安装目录

bash

运行

复制代码

cd /distribution-karaf-0.6.1-Carbon

说明：进入 OpenDayLight 的 Karaf 运行目录，后续启动和组件安装均在此目录下进行。

3. 启动 OpenDayLight Karaf 容器

bash

运行

复制代码

./bin/karaf

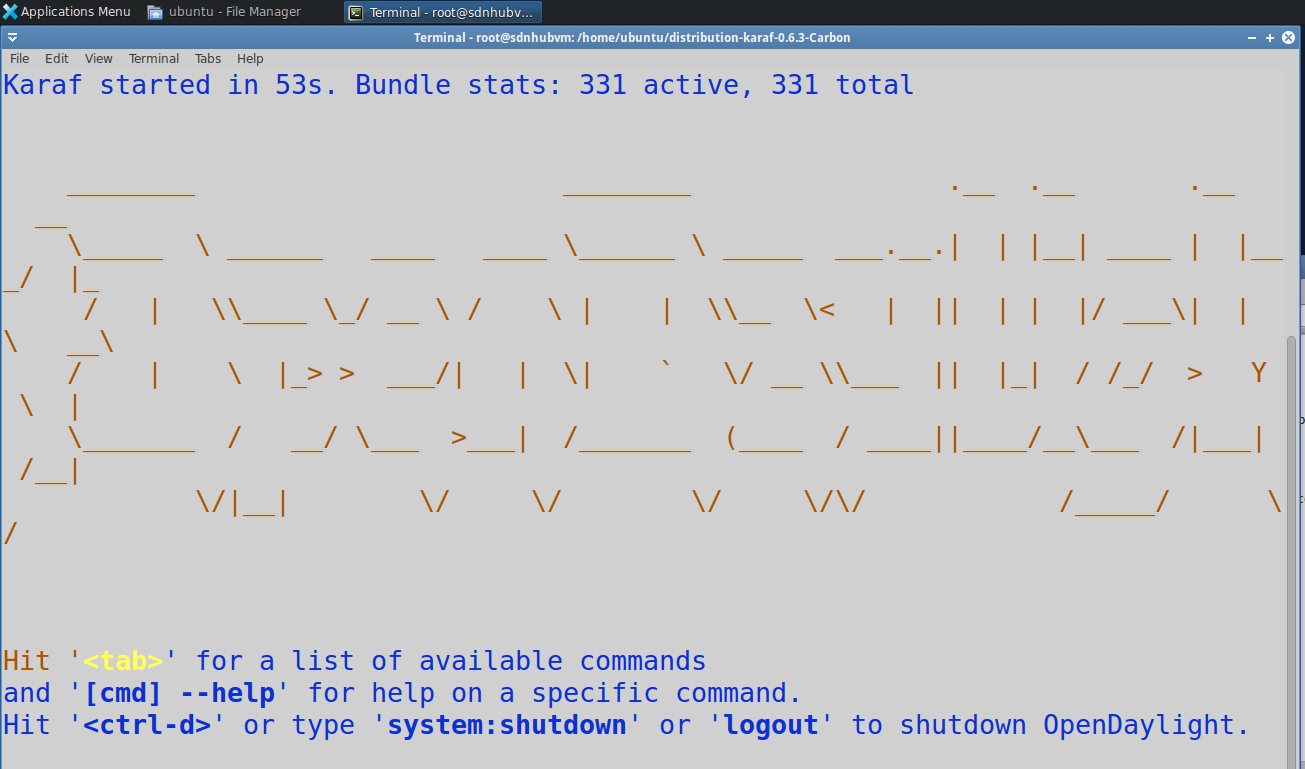

预期结果：
- 终端会输出启动日志，最后进入 Karaf 交互命令行（提示符为 opendaylight-user@root>）。
- 等待 1-2 分钟，待所有基础组件加载完成后，再执行后续安装命令。
- 截图要求：截取包含启动日志末尾和 opendaylight-user@root> 提示符的界面。

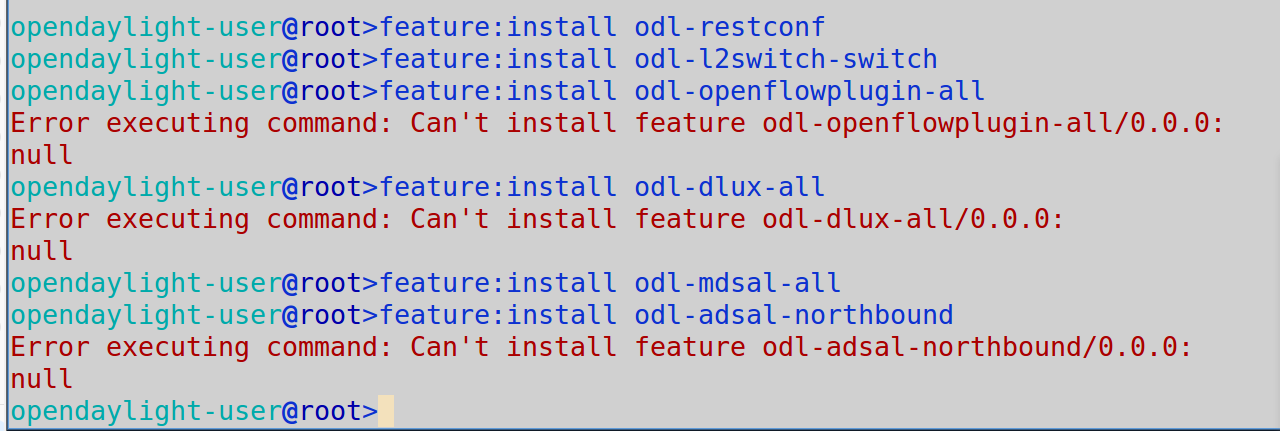

4. 安装 L2Switch 及其他关键组件

在 Karaf 交互命令行中，依次执行以下 feature:install 命令，安装所需组件：

bash

运行

复制代码

# 安装 RESTCONF 组件（提供北向 REST API）
feature:install odl-restconf

# 安装 L2Switch 核心组件（实现二层转发功能）
feature:install odl-l2switch-switch

# 安装 OpenFlow 插件（支持 OpenFlow 交换机交互）
feature:install odl-openflowplugin-all

# 安装 DLux 可视化界面（提供 Web 管理控制台）
feature:install odl-dlux-all

# 安装 MDSAL 数据存储组件（ODL 的核心数据模型层）
feature:install odl-mdsal-all

# 安装 ADSAL 北向接口组件（部分版本需依赖）
feature:install odl-adsal-northbound

说明：每个命令执行后，会自动下载并安装对应的组件，过程中会输出日志，等待命令执行完成（提示符返回 opendaylight-user@root>）再执行下一条。

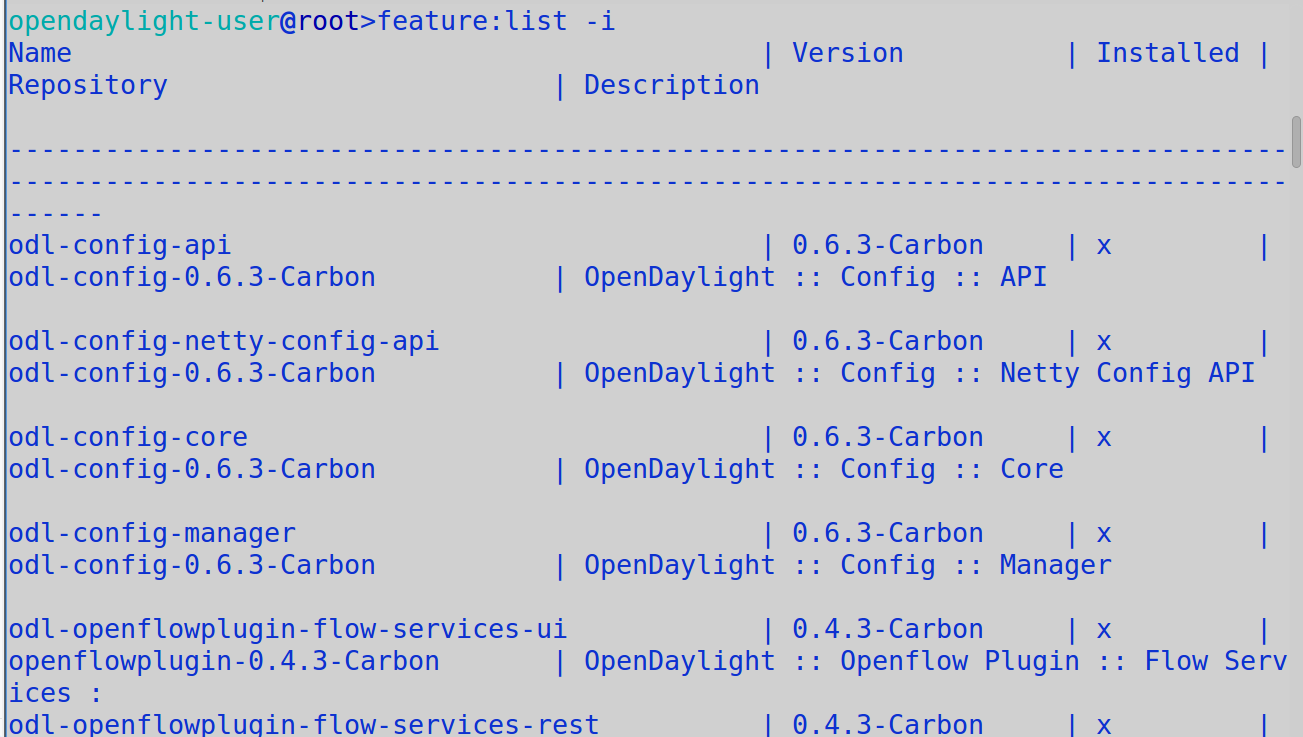

5. 验证组件安装结果

执行以下命令，确认所有组件已成功安装：

bash

运行

复制代码

feature:list -i | grep -E "odl-restconf|odl-l2switch-switch|odl-openflowplugin-all|odl-dlux-all|odl-mdsal-all|odl-adsal-northbound"

预期结果：
- 输出列表中，所有组件的状态均为 Installed。
- 截图要求：截取上述命令的执行结果，确保所有目标组件的状态清晰可见。

6. 访问 OpenDayLight Web 管理界面

确保 ODL 控制器已启动且组件安装完成。
在浏览器中输入以下 URL（将 [ODL_host_ip] 替换为你的 ODL 控制器主机 IP）：

plaintext
复制代码
```
http://[ODL_host_ip]:8181/index.html
```

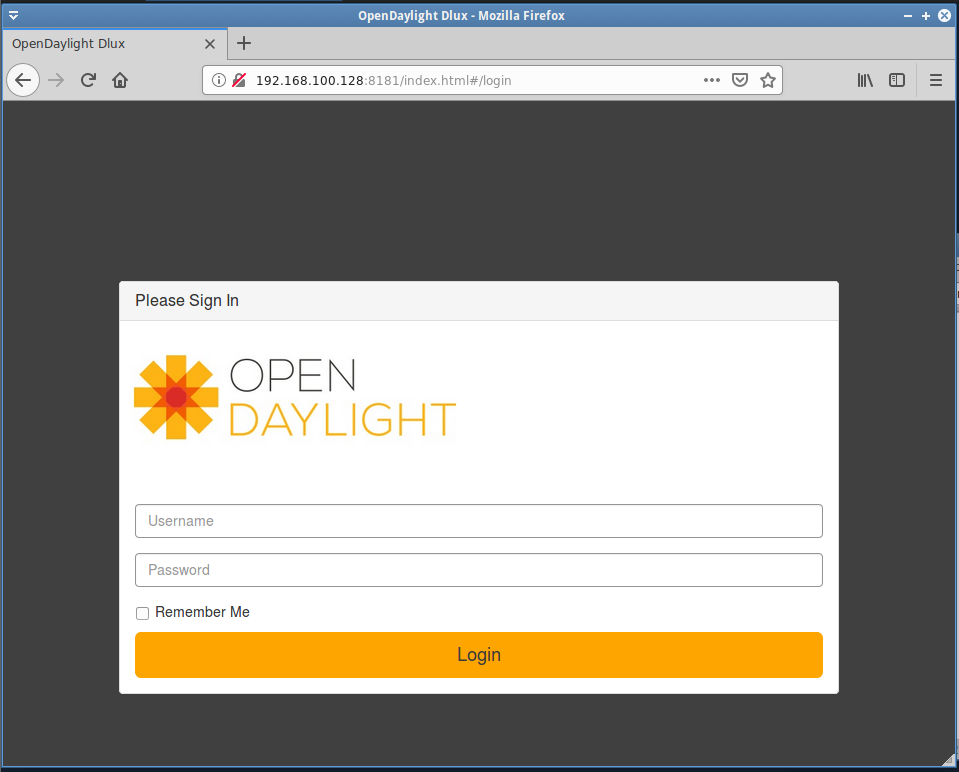

在登录界面输入默认账号密码：
- 用户名：admin
- 密码：admin
登录成功后，进入 Topology（拓扑）界面，查看初始拓扑（此时无交换机 / 主机接入，界面为空）。
- 截图要求：截取登录后的拓扑界面。

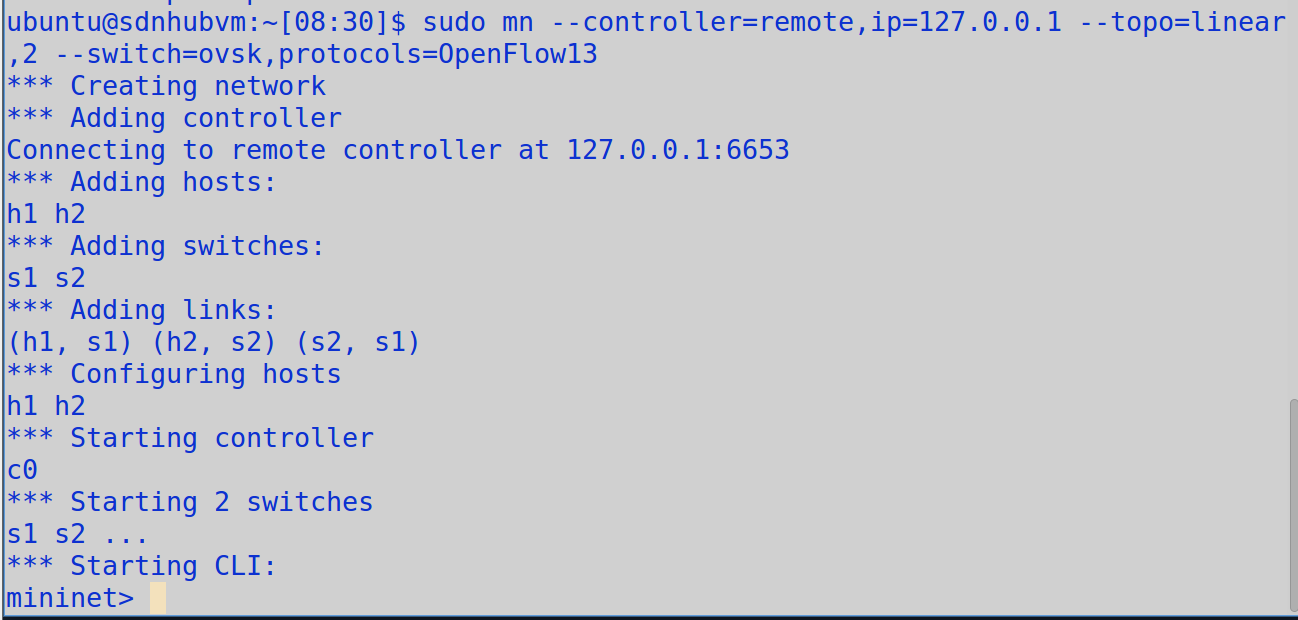

7. 使用 Mininet 创建线性拓扑并连接 ODL 控制器

打开安装了 Mininet 的虚拟机（需与 ODL 控制器网络互通），执行以下命令创建拓扑： bash

运行
复制代码
```
sudo mn --controller=remote,ip=127.0.0.1 --topo=linear,2 --switch=ovsk,protocols=OpenFlow13
```
- 参数说明：
  - --controller=remote,ip=xxx.xxx.xxx.xxx：指定远端控制器 IP（替换为你的 ODL 主机 IP）。
  - --topo=linear,2：创建线性拓扑，包含 2 个交换机和 2 个主机（h1-s1-s2-h2）。
  - --switch=ovsk,protocols=OpenFlow13：使用 Open vSwitch，指定 OpenFlow 1.3 协议。
执行命令后，Mininet 会创建虚拟网桥（s1、s2）和主机（h1、h2），并自动连接到 ODL 控制器。

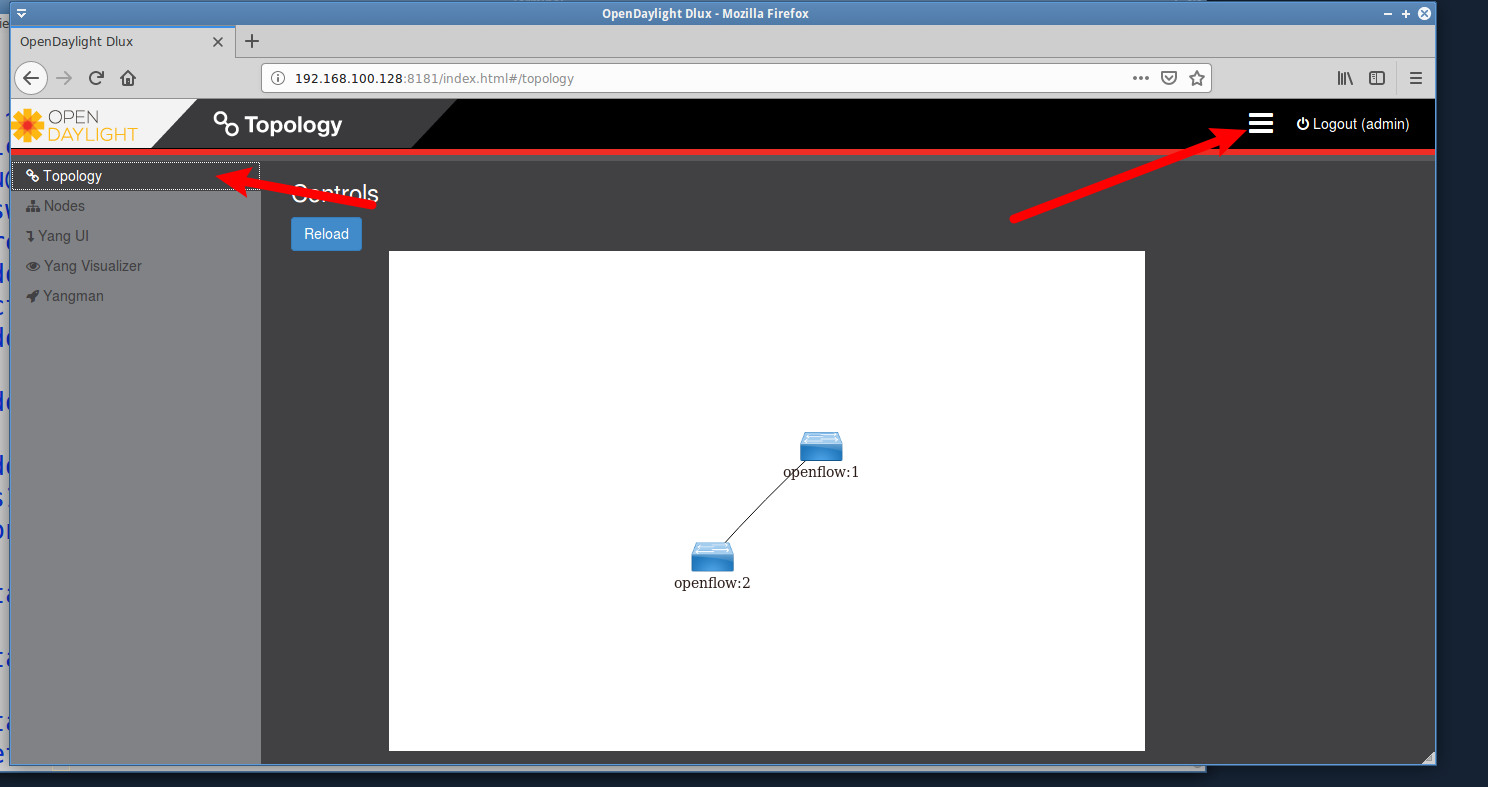

8. 在 ODL Web 界面查看拓扑变化

回到 ODL 的 Web 拓扑界面，点击 Reload（刷新）按钮，或直接刷新浏览器页面。
此时拓扑图会显示两个交换机节点（s1、s2）和两个主机节点（h1、h2），以及它们之间的连接关系。
- 截图要求：截取显示完整拓扑的界面。

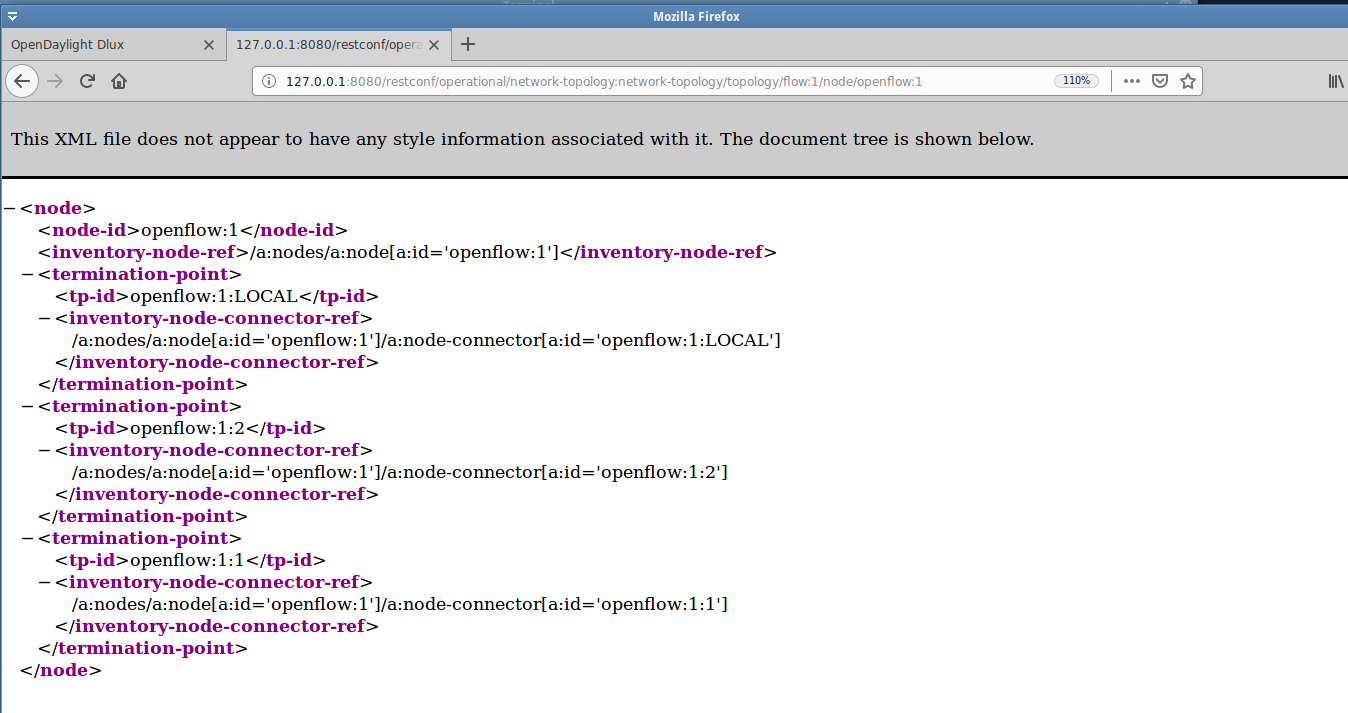

9. 通过 RESTCONF 查看交换机端口信息

使用浏览器或 Postman 等工具，发送 HTTP GET 请求访问以下链接（将 127.0.0.1 替换为你的 ODL 控制器 IP，如需查看第二个交换机，将 openflow:1 改为 openflow:2）：

plaintext
复制代码
```
http://127.0.0.1:8080/restconf/operational/network-topology:network-topology/topology/flow:1/node/openflow:1
```
预期结果：返回 JSON 格式的响应，包含交换机 openflow:1 的端口、连接状态等信息。
- 截图要求：截取完整的响应结果。

四、常见问题与排查（续）

Mininet 无法连接 ODL 控制器
- 原因：控制器 IP 配置错误、防火墙阻止了 6653 端口通信，或 OpenFlow 协议版本不匹配。
- 解决：
  - 检查 --controller 参数中的 IP 是否正确，确保 ODL 主机和 Mininet 虚拟机网络互通。
  - 关闭 ODL 主机和 Mininet 虚拟机的防火墙（如 sudo ufw disable）。
  - 确认 Mininet 命令中 protocols=OpenFlow13 与 ODL 控制器支持的版本一致。
ODL 拓扑界面不显示交换机 / 主机
- 原因：Mininet 未成功连接控制器，或组件安装不完整（如 odl-l2switch-switch、odl-openflowplugin-all 未安装成功）。
- 解决：
  - 检查 Mininet 终端输出，确认是否有 Connected to controller 相关日志。
  - 重新执行 feature:install 命令安装缺失的组件，重启 ODL 控制器后重试。
  - 刷新拓扑界面或点击 Reload 按钮。
RESTCONF 请求返回 404/401 错误
- 原因：odl-restconf 组件未安装成功，或请求路径错误、权限不足。
- 解决：
  - 确认 odl-restconf 已安装（使用 feature:list -i | grep odl-restconf 验证）。
  - 检查请求 URL 中的 IP、端口、路径是否正确，部分 ODL 版本需添加 http://admin:admin@[ODL_host_ip]:8080/... 携带认证信息。
