一、项目概述与原理

1.1 项目背景与目的

随着物联网技术的快速发展,智能家居已成为当今科技领域的热门话题。本项目旨在利用树莓派(Raspberry Pi)开发一款智能环境监控与控制系统,实现对家居环境的智能化管理。

**项目目的:**

• 实时监测室内温湿度、人体感应等环境参数

• 基于环境数据自动控制电器设备(如空调、风扇、灯光)

• 通过Web界面或手机APP远程监控和控制

• 实现智能化、自动化的家居生活体验

1.2 物联网原理介绍

物联网(Internet of Things, IoT)是指通过互联网连接各种物理设备,实现设备之间的通信和数据交换。本项目的核心原理如下:

**1. 感知层:**

通过传感器(温湿度传感器、人体红外传感器等)采集环境数据,将物理世界的信息转换为数字信号。

**2. 网络层:**

树莓派通过WiFi连接到互联网,将采集到的数据上传到云端服务器或本地服务器。

**3. 应用层:**

通过Web界面或移动应用展示数据,并提供远程控制功能,实现用户与设备的交互。

**系统架构图:**

┌─────────────────────────────────────────────────────────┐

│ 物联网三层架构 │

├─────────────────────────────────────────────────────────┤

│ │

│ ┌──────────┐ ┌──────────┐ ┌──────────┐ │

│ │ 感知层 │───→│ 网络层 │───→│ 应用层 │ │

│ │(传感器) │ │(WiFi/网络)│ │(Web/APP)│ │

│ └──────────┘ └──────────┘ └──────────┘ │

│ │ │ │ │

│ ↓ ↓ ↓ │

│ ┌─────────────────────────────────────────────────┐ │

│ │ 树莓派(中间件) │ │

│ │ • 数据采集 • 数据处理 • 设备控制 │ │

│ └─────────────────────────────────────────────────┘ │

│ │

└─────────────────────────────────────────────────────────┘

二、硬件清单

2.1 核心组件

|----------|------------------------|----|----------|-----------------|
| 名称 | 型号 | 数量 | 价格 | 用途 |
| 树莓派4B | Raspberry Pi 4 Model B | 1 | ¥350-450 | 主控核心,运行Python程序 |
| microSD卡 | 16GB Class10 | 1 | ¥30-50 | 存储操作系统和程序 |
| 电源适配器 | 5V 3A Type-C | 1 | ¥20-30 | 为树莓派供电 |
| DHT11传感器 | 温湿度模块 | 1 | ¥10-15 | 检测室内温湿度 |
| HC-SR501 | 红外人体感应模块 | 1 | ¥15-20 | 检测人体存在 |
| LED模块 | 发光二极管 | 1 | ¥5-10 | 状态指示 |
| 继电器模块 | 5V 1路继电器 | 1 | ¥10-15 | 控制大功率设备 |
| 蜂鸣器 | 有源蜂鸣器 | 1 | ¥5-10 | 声音报警 |
| 杜邦线 | 公对母/母对母 | 20 | ¥5-10 | 电路连接 |
| 面包板 | 实验板 | 1 | ¥10-15 | 临时电路搭建 |

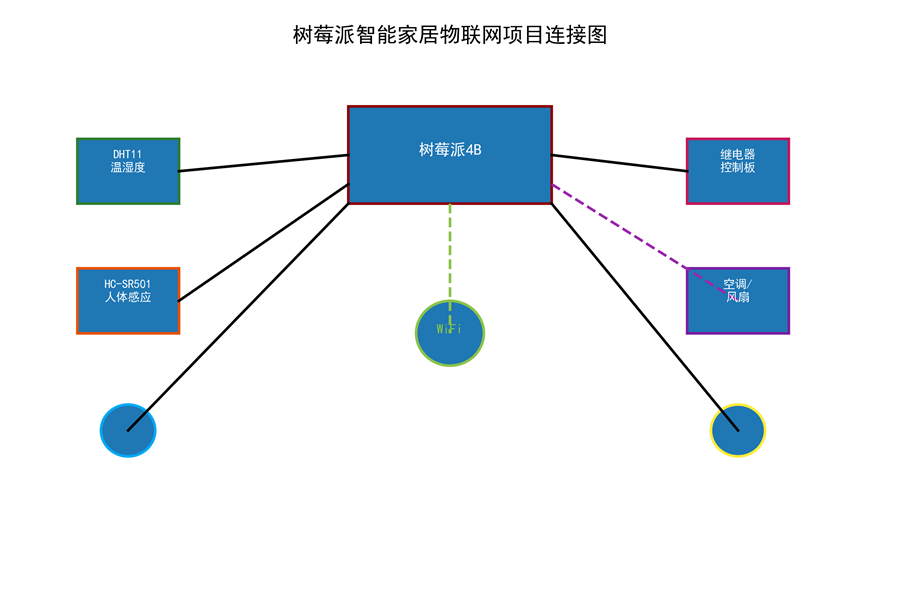

2.2 硬件连接图

2.3 引脚连接表

|------------|-----------------|------------|
| 设备 | 树莓派引脚 | 说明 |
| DHT11数据 | GPIO4 (PIN7) | 温湿度传感器数据引脚 |
| HC-SR501输出 | GPIO17 (PIN11) | 人体感应信号输出 |
| LED正极 | GPIO27 (PIN13) | LED控制引脚 |
| 继电器控制 | GPIO22 (PIN15) | 继电器IN引脚 |
| 蜂鸣器控制 | GPIO10 (PIN19) | 蜂鸣器控制引脚 |
| 所有设备GND | GND (PIN6/9/14) | 地线 |
| 传感器VCC | 5V (PIN2/4) | 5V电源 |

三、软件环境配置

3.1 操作系统安装

**步骤1:下载Raspberry Pi OS**

访问树莓派官网下载最新版本的Raspberry Pi OS(推荐使用Raspberry Pi OS with desktop)

官网地址:https://www.raspberrypi.com/software/

**步骤2:烧录系统到SD卡**

使用Raspberry Pi Imager工具将系统镜像烧录到microSD卡

命令行方式(Linux/Mac)

sudo dd if=2023-10-10-raspios-bookworm-armhf.img of=/dev/sdX bs=4M status=progress

**步骤3:启动树莓派**

将SD卡插入树莓派,连接显示器、键盘、鼠标,通电启动

3.2 必要软件安装

**更新系统并安装依赖:**

更新系统

sudo apt update && sudo apt upgrade -y

安装Python3和pip

sudo apt install python3 python3-pip -y

安装GPIO库

pip3 install RPi.GPIO

安装传感器库

pip3 install Adafruit-DHT

安装Web框架

pip3 install flask flask-socketio

安装数据库

pip3 install sqlite3

四、项目架构设计

4.1 整体架构

**项目采用分层架构设计:**

┌─────────────────────────────────────────────────────┐

│ 项目架构图 │

├─────────────────────────────────────────────────────┤

│ ┌──────────────┐ ┌──────────────┐ │

│ │ Web界面 │←──→│ Flask API │ │

│ └──────────────┘ └──────┬───────┘ │

│ │ │

│ ┌──────────────┐ │ │

│ │ 数据库 │←───┐ │ │

│ │ SQLite3 │ │ │ │

│ └──────────────┘ │ │ │

│ ↓ ↓ │

│ ┌──────────────────┐ │

│ │ 主控制器 │ │

│ │ (main.py) │ │

│ └────────┬─────────┘ │

│ │ │

│ ┌──────────────┼──────────────┐ │

│ ↓ ↓ ↓ │

│ ┌───────────┐ ┌───────────┐ ┌───────────┐ │

│ │ DHT11模块 │ │ PIR模块 │ │ 继电器模块│ │

│ └───────────┘ └───────────┘ └───────────┘ │

│ ↓ ↓ ↓ │

│ ┌───────────┐ ┌───────────┐ ┌───────────┐ │

│ │ 温湿度 │ │ 人体感应 │ │ 电器控制 │ │

│ └───────────┘ └───────────┘ └───────────┘ │

└─────────────────────────────────────────────────────┘

4.2 模块划分

**1. 传感器模块(sensor.py):**

负责采集温湿度、人体感应等数据

**2. 控制模块(controller.py):**

负责控制LED、继电器、蜂鸣器等设备

**3. 数据存储模块(database.py):**

负责存储历史数据到SQLite数据库

**4. Web服务模块(app.py):**

提供Web界面和RESTful API

五、代码实现

5.1 传感器模块代码(略)

5.2 控制模块代码(略)

5.3 主程序代码(略)

六、项目文件也上传包含详细的程序代码,上传文件名称:

《物联网基于树莓派的智能环境监控系统:温湿度传感与远程控制综合设计》

地址:https://download.csdn.net/download/m0_67097444/92928910
