可视化Web渗透分析工具的设计与实现

摘要

随着互联网技术发展，Web应用深度融入社会生产生活，但开放特性与复杂架构导致安全漏洞频发，给网络安全带来严峻挑战。Web渗透测试是发现应用安全隐患的关键手段，但主流工具存在操作门槛高、测试过程不透明、结果呈现碎片化等问题，普通安全从业者难以快速掌握核心操作，管理人员无法直观把控测试进度与风险分布，制约渗透测试效率与覆盖面。本文设计并实现一款可视化Web渗透分析工具，通过图形化交互与自动化分析能力，降低渗透测试技术门槛，提升测试过程可追溯性与结果可读性，为Web应用安全防护提供高效支撑。工具开发以"实用性、易用性、扩展性"为核心原则。前端ECharts可视化库实现交互界面与数据可视化展示。后端采用Python语言开发，整合Scrapy爬虫框架完成目标资产探测、漏洞扫描、漏洞利用等核心功能集成。数据库采用MySQL存储测试任务、目标信息、漏洞数据等关键信息，通过RESTful API实现前后端数据交互。工具具备目标资产自动识别、多类型漏洞扫描、渗透过程实时日志、漏洞报告自动生成等功能，支持用户通过图形化界面完成测试流程配置、进度监控。该工具实现测试过程可视化与自动化，为安全测试人员、Web开发者及企业安全管理人员提供高效、直观的安全分析工具，提升Web应用安全防护能力，减少安全漏洞损失。

关键词 可视化Web渗透分析工具；Python；ECharts；MySQL

1.3 研究内容

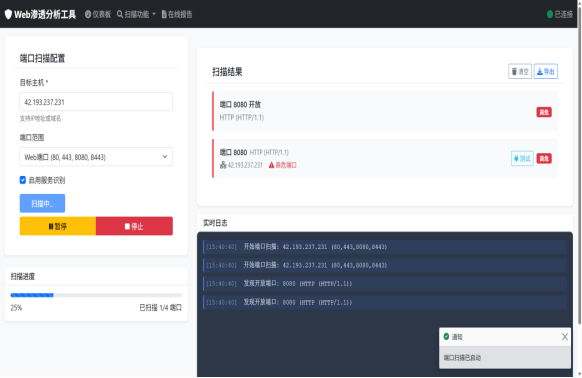

1、端口扫描模块设计：利用 Python 多线程/并发机制，设计快速端口扫描功能，识别主机开放端口，重点关注如 SSH、Telnet、FTP等高危服务端口的暴露情况。

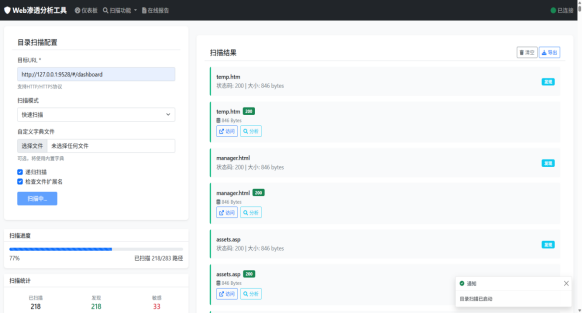

2、目录扫描模块设计：基于字典爆破实现对Web服务中的目录结构及敏感信息（如 .git/、.env、admin/ 等）的自动化探测。

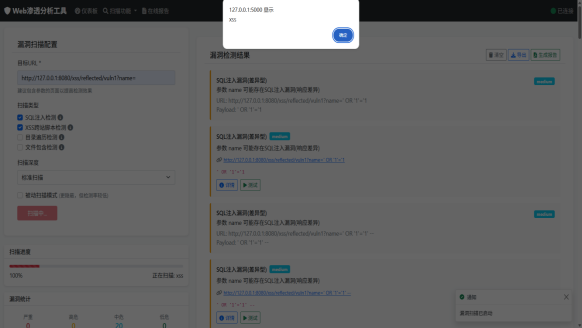

3、漏洞检测模块构建：实现对几种基础Web 漏洞（如SQL注入、XSS）的基础扫描与验证逻辑，采用策略匹配与内容回显分析结合的方式，提高检测准确性。

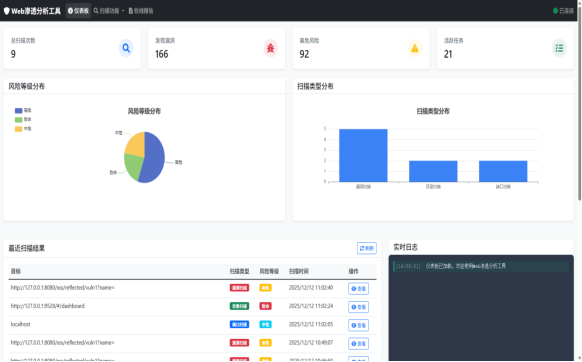

4、前端可视化展示模块：采用Flask + ECharts，设计交互式可视化前端页面，包括风险等级热力图、扫描结果图谱等，便于用户理解测试结果。

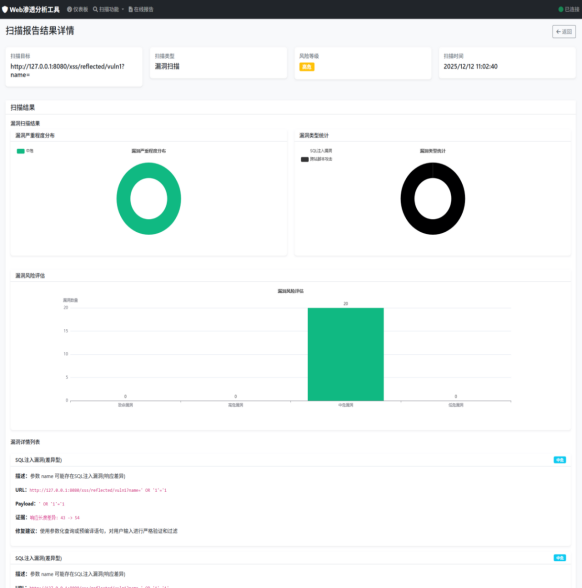

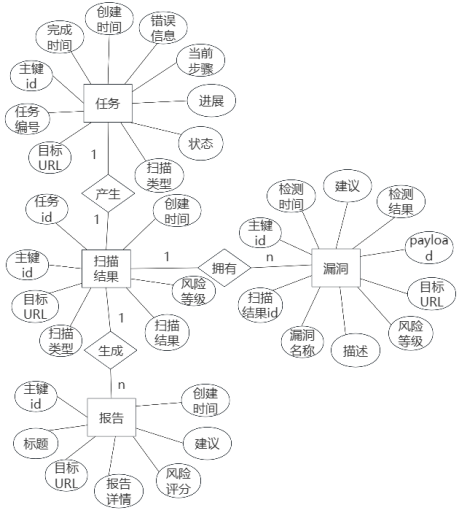

5、数据库与报告生成：使用MySQL存储扫描结果，实现数据可回溯查询，生成安全评估报告，附带风险等级评估与修复建议。

6、测试验证：搭建包含预设漏洞与开放端口的小型本地靶场，仿真模拟真实环境，通过测试验证各模块功能、稳定性与准确率，确保工具具备实用性与安全性。

2.1 后端开发技术

2.1.1 Python语言特性

Python适合开发Web渗透分析工具：使用Scrapy进行资产探测与漏洞扫描，Flask构建RESTfulAPI，MySQL存储数据，ECharts可视化。异步编程支持多并发，安全模块保障加密传输。模块化设计降低技术门槛，通过图形界面呈现测试流程与风险分布，为安全人员提供易用的分析工具。

2.1.2 Flask框架

Flask作为轻量级Python Web框架，在工具中通过 RESTful API 实现前后端分离，处理资产探测、漏洞扫描等数据交互。内置 Jinja2 与 Werkzeug 简化请求响应，扩展库支持数据库操作与用户认证。Blueprint 机制支持模块化开发，结合异步任务调度优化多并发性能，为工具提供稳定、可扩展的Web服务基础。

2.1.3 多线程

多线程技术通过并行执行提升扫描效率。Python的threading库实现并发扫描，同时处理多个目标资产与漏洞类型。线程同步机制避免数据竞争，确保结果准确性。在资产探测阶段并行抓取URL，在漏洞扫描阶段同时检测多种漏洞，加速识别。使用ThreadPoolExecutor线程池优化资源分配。通过队列实现线程安全的日志缓冲，确保有序推送。多线程协同处理数据生成ECharts图表，实现可视化。通过异常处理机制避免单线程崩溃导致系统中断。多线程技术使工具实现高效、稳定的数据处理与实时反馈，提升测试覆盖率与用户体验。

2.2 渗透测试核心技术

2.2.1 端口扫描技术

端口扫描技术识别目标系统的开放端口及服务信息。工具通过多线程并发探测提升效率，基于TCP/IP协议栈发送探测包分析响应。Python的socket库结合Scapy构造定制化探测包，采用半连接扫描减少负载，通过分片技术绕过防火墙检测。扫描结果存储于MySQL，ECharts图表动态展示端口分布热力图。集成异常处理确保准确性，多线程优化支持同时扫描多个目标，响应延迟控制在毫秒级。该技术降低操作门槛，通过图形化界面简化配置，使安全人员快速定位潜在攻击面。

2.2.2 目录爆破技术

目录爆破技术通过自动化枚举目录结构，发现隐藏敏感文件或未授权访问入口。工具通过多线程并发请求，高效遍历常见目录路径及自定义字典，结合状态码分析与响应内容特征快速定位敏感页面。Python的requests库配合BeautifulSoup解析响应，智能字典优化算法动态调整策略。结果存储于MySQL，ECharts图表动态展示目录分布热力图。集成速率控制机制避免触发防护策略，多线程优化支持同时扫描多个目标，响应延迟控制在毫秒级。该技术降低操作门槛，通过图形化界面简化配置，使安全人员高效发现潜在安全漏洞。

2.2.3 漏洞检测技术

漏洞检测技术通过自动化手段识别目标系统中的安全漏洞。工具结合静态代码分析、动态行为检测与规则匹配，高效识别常见Web漏洞（如SQL注入、XSS等）。静态分析解析源代码检测漏洞模式，动态分析模拟用户行为并监控请求响应。Python的Scrapy爬取页面，BeautifulSoup解析HTML，Requests模拟请求构造恶意输入触发漏洞。工具内置漏洞规则库，涵盖OWASPTop10，支持自定义规则扩展。检测结果存储于MySQL，ECharts图表动态呈现漏洞分布热力图与趋势分析。该技术降低操作门槛，通过图形化界面简化流程，使安全人员快速定位并修复漏洞。

2.3 ECharts可视化

ECharts作为百度开源的JavaScript数据可视化库，在可视化Web渗透分析工具中承担着关键的数据呈现角色，通过丰富的图表类型和交互功能，将复杂的渗透测试数据转化为直观的视觉信息。该库支持折线图、柱状图、热力图、散点图等20余种图表类型，可动态展示漏洞分布、扫描进度、风险趋势等关键指标。在工具中，ECharts通过RESTful API与Python后端对接，实时接收MySQL存储的漏洞数据、扫描日志和资产信息，实现数据的动态更新。

2.4 MySQL数据库

MySQL是一款开源的关系型数据库管理系统，支持多线程和多用户并发访问，以高性能、可靠性及易用性著称，广泛应用于Web应用开发、数据存储与处理等领域。其核心基于结构化查询语言（SQL），提供数据定义、操纵、控制及事务管理功能。MySQL具备跨平台兼容性，可在Windows、Linux、macOS等系统运行，并通过主从复制、集群部署实现高可用性和扩展性，社区版免费使用。

2.6 网络爬虫

网络爬虫技术作为核心组件，承担目标资产探测与数据采集任务。通过Python的Scrapy框架实现高效网页抓取，支持多层级URL深度遍历与动态内容渲染。采用广度优先搜索策略，结合robots.txt协议规避禁止访问路径，通过User-Agent随机化与请求间隔控制降低触发防护风险。采集结果通过RESTfulAPI推送至MySQL，为漏洞扫描模块提供结构化输入。

3.2 需求概述

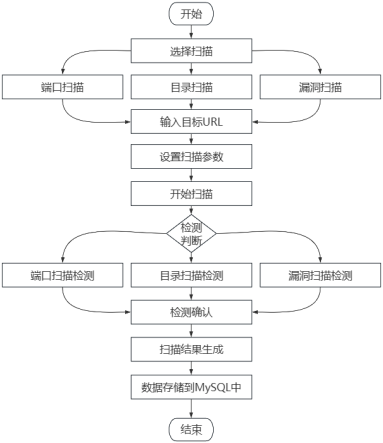

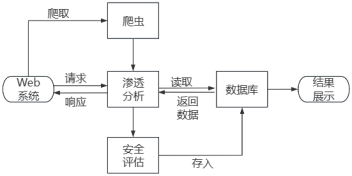

需求概述聚焦于设计一款可视化Web渗透分析工具，解决传统工具操作复杂、结果碎片化及技术门槛高等痛点。工具需具备自动化资产探测能力，通过多线程并发扫描快速识别目标网站结构与潜在入口。集成漏洞扫描功能，支持常见Web漏洞（如SQL注入、XSS）的检测与验证，并提供实时日志反馈与风险等级评估。可视化层面要求动态展示资产拓扑图、漏洞分布图及扫描进度仪表盘，通过ECharts实现交互式数据探索。数据库采用MySQL存储测试任务、资产信息及漏洞详情。可视化Web渗透分析工具的数据流程如图3.1所示。

3.3 功能需求分析

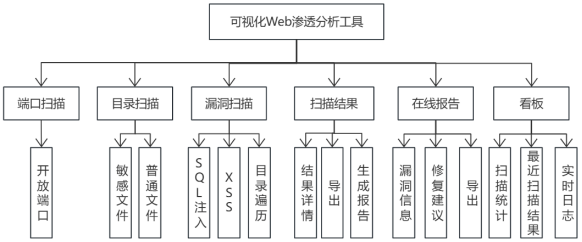

功能需求分析聚焦于可视化Web渗透分析工具的核心能力设计，旨在满足安全测试全流程的自动化与可视化需求。工具功能包括目录扫描、漏洞扫描、端口扫描。漏洞扫描模块需集成常见Web漏洞检测（如SQL注入、XSS），支持自定义规则扩展，并实时返回漏洞等级与修复建议。数据管理方面，要求MySQL数据库存储测试任务、资产信息及漏洞详情，支持高效查询与报表导出。可视化界面需基于ECharts实现动态图表展示。功能总体流程图如图3.2所示。

3.5 总体架构设计

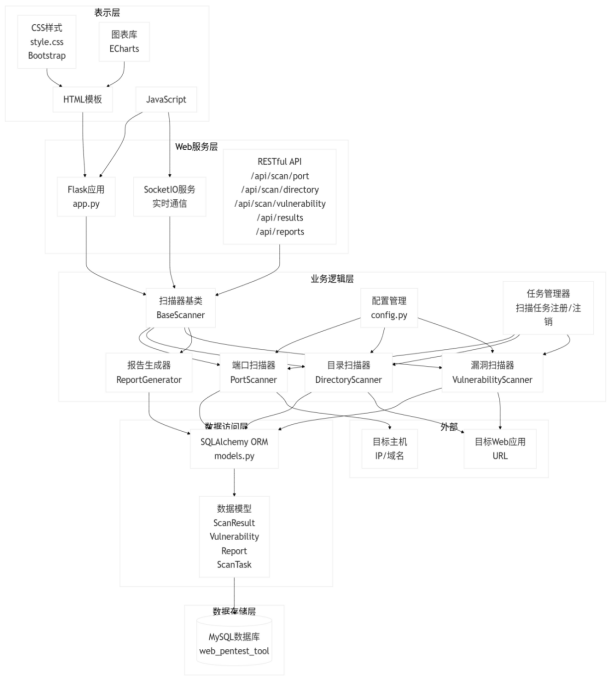

架构设计采用前后端，前端基于HTML5、CSS3及JavaScript构建，集成ECharts实现图表等交互式可视化组件，通过RESTful API与后端通信。后端以Python Flask框架为核心。整体架构通过模块化设计实现功能解耦，支持扩展漏洞检测规则与第三方工具集成。本文设计的系统架构如图3.9所示。
