需求：
1.每个设备存在两个环回接口
a.一个接口使用设备编号创建环回，掩码为32
示例：R1的环回为1.1.1.1/32
该换回用来建立BGP对等体关系或者作为BGP Router-ID使用
b.另一个环回接口使用设备编号创建，地址为192.168.x.0/24
示例：R1的环回为192.168.1.0/24
该环回用来模拟用户网段，节省拓扑图中的PC数量
c.其余网段自行规划
2.所有设备启动BGP协议
原因：避免BGP路由黑洞问题
3.在一个AS内部，建立全连接的IBGP对等体关系
原因：避免IBGP水平分割问题带来的路由传递故障

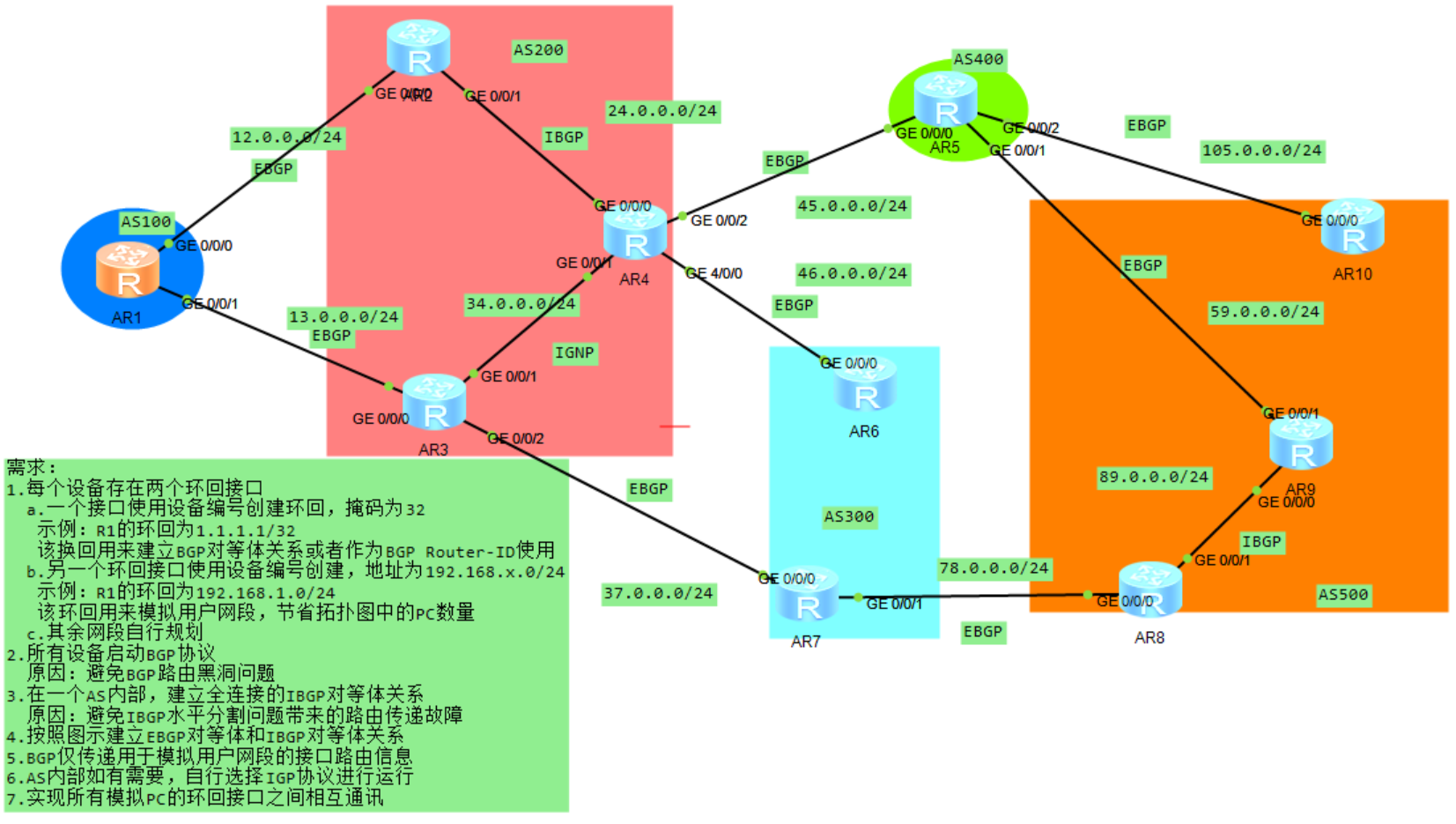

4.按照图示建立EBGP对等体和IBGP对等体关系
5.BGP仅传递用于模拟用户网段的接口路由信息
6.AS内部如有需要，自行选择IGP协议进行运行
7.实现所有模拟PC的环回接口之间相互通讯
实验思路
根据要求，我们优先调配各个路由器的环回路由
例：R1的两个环回分别1.1.1.1/32 192.168.1.1/24
以及设置这10个路由器的路由链路
建立BGP以及划区
一、建立BGP
按照题目要求将路由器分为五个AS区域
并且建立对应的EBGP和IBGP

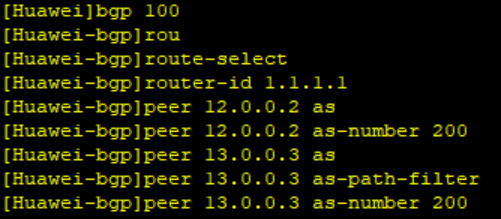

例：R1
因为属于不同的AS区域，所以直接宣告对方的直连路由

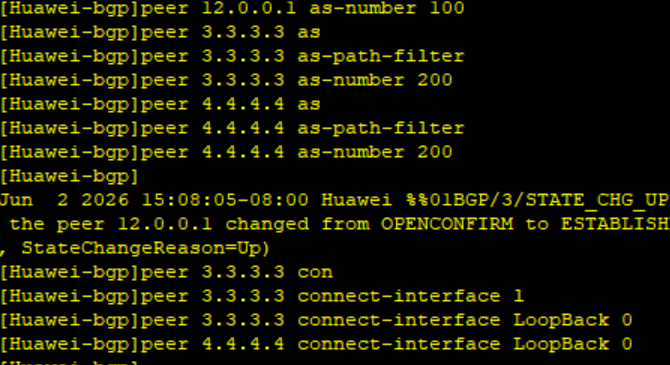

R2存在三个邻居为R4和R3以及R1其中两个为同区域R1为外部就可以直接宣告R3/4的环回和R1的直连接口

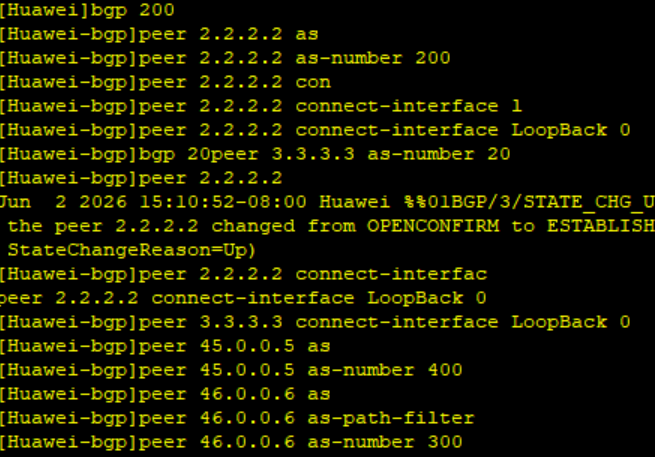

R4
R3

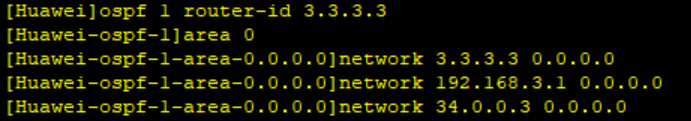

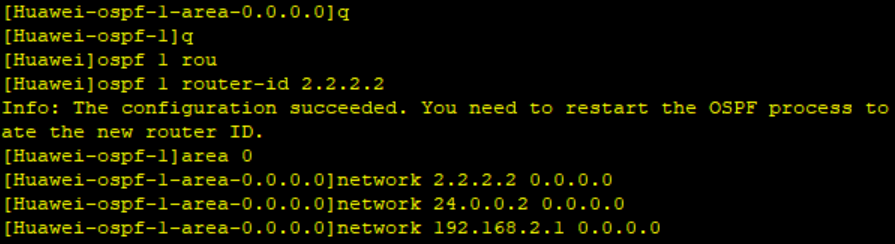

建立ospf，在AS200里运行ospf来串通整个AS区域，建立全连接的IBGP对等体关系，可以避免IBGP水平分割问题带来的路由传递故障
R2

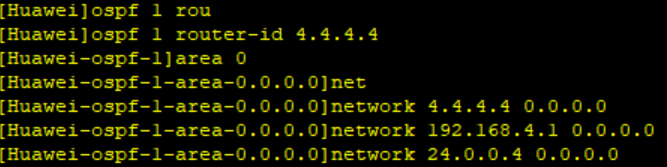

R4

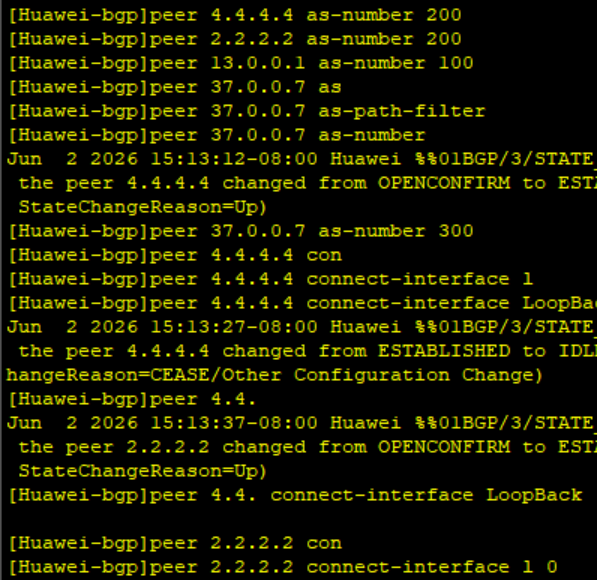

R3
在完成ospf之后还需要将环回接口改为broadcast用来配合

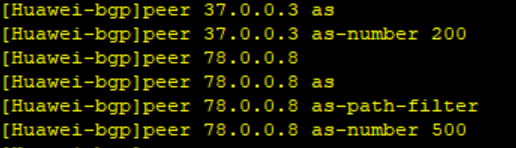

R6，因为在R6只存在与R4的直连，虽然和R7在同一个AS区域，但只需要宣告一个EBGP
R7

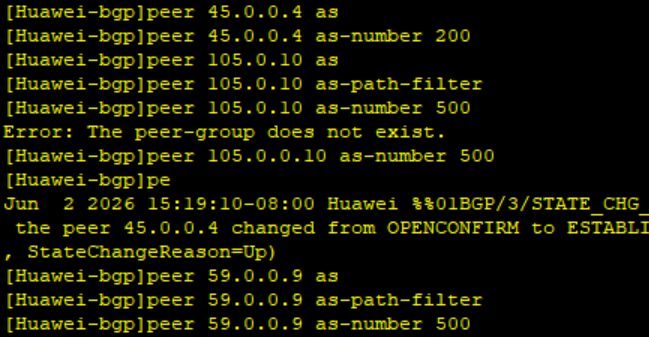

R5

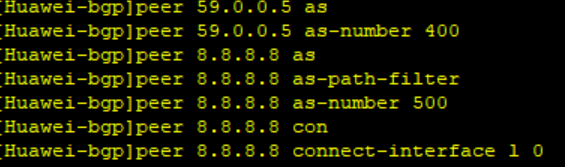

R10
R9

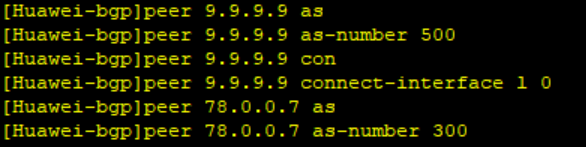

R8
这样就将BGP的基本区域和回路划分完成
请注意，在不同的AS是无法使用IGP协议实现路由可达，此时需要先编写静态路由，实现 网络可达
例R1

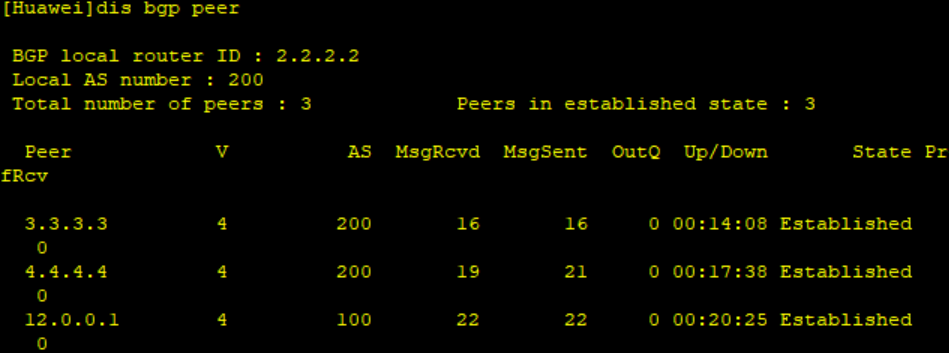

设置完成后的R2就是这样有着三个邻居
