Profinet从转DeviceNet主网关在1500PLC与那智机器人通信应用纪实
本次项目采用Profinet从站→DeviceNet主站协议网关，实现西门子S71500PLC与那智（NACHI）机器人的数据交互。PLC侧作为Profinet控制器，网关工作为Profinet从站；机器人侧接入DeviceNet网络，网关承担DeviceNet主站角色。整个过程涵盖硬件接线、PLC组态、网关配置、机器人参数设置及现场问题排查。
协议接口属性
Profinet侧：作为Profinet I/O从站，兼容Profinet V2.3及以上协议，支持RT实时通信，集成双路RJ45交换式网口，可级联组网。

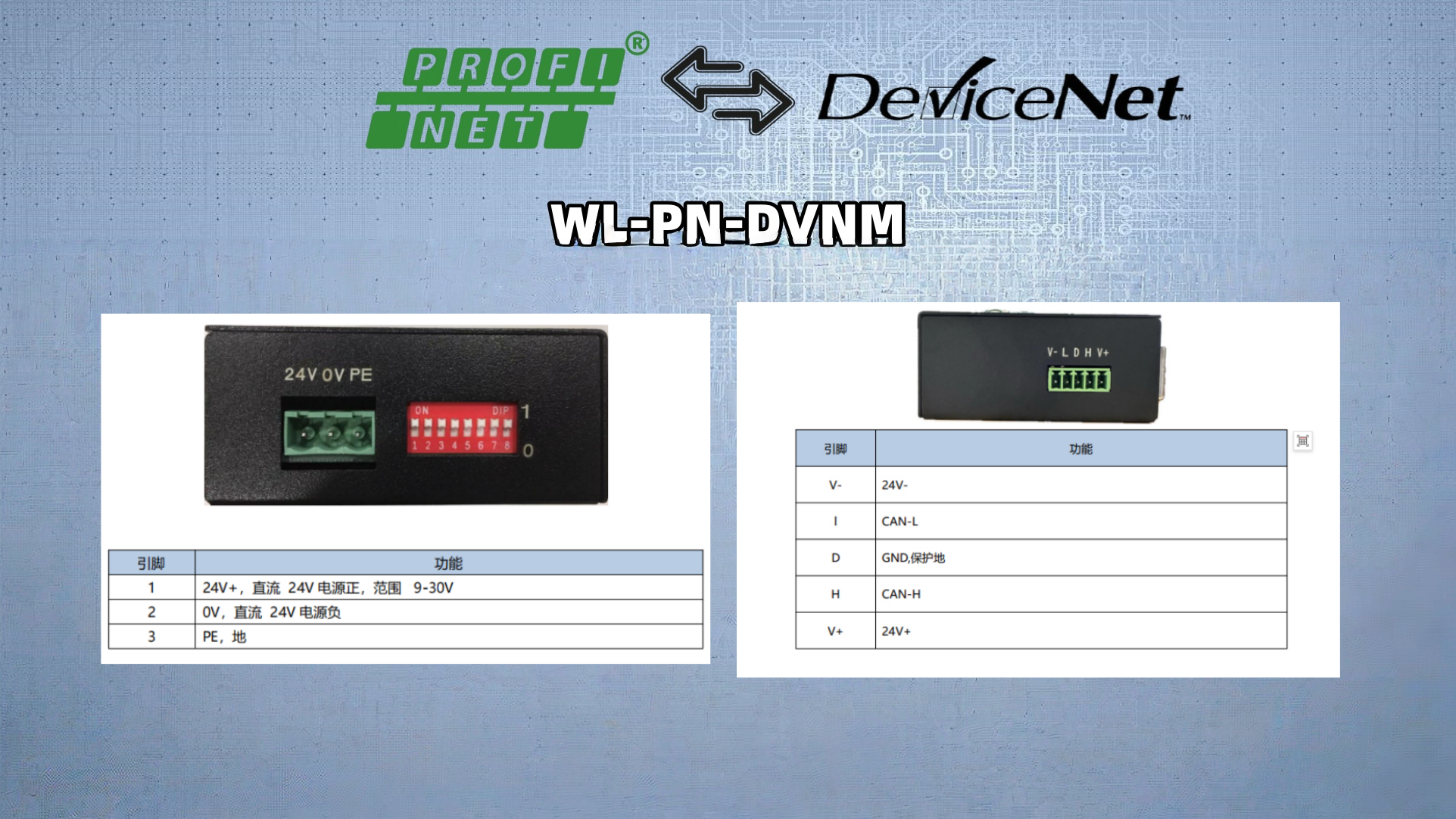

DeviceNet侧：作为DeviceNet主站，兼容DeviceNet V2.0全协议，采用5针端子总线接口，支持总线终端电阻匹配。
数据传输规格
双向I/O数据：每方向最大支持512字节循环过程数据，通信延迟≤2ms，可无丢包稳定传输。
DeviceNet总线参数：波特率可选125Kbps/125kbps/125kbps，主站节点ID范围0~63，单网关最多挂载30台DeviceNet从站设备（PID控制器）。
硬件与环境参数
供电：DC24V±10%；工作温度：-25℃~75℃；防护等级：IP30工业级壳体，电源与总线光电双隔离，抗电磁干扰。内置双端口RAM数据缓存区及独立协议处理内核，支持参数掉电存储与总线故障自动恢复。
一、硬件连接
西门子1500PLC（CPU15111PN）以太网口→网关Profinet网口；
网关DeviceNet口→那智机器人DeviceNet通信板；
DeviceNet网络两端接终端电阻（120Ω），波特率统一设为125kbps。
二、PLC（TIAPortal）组态配置
1.新建项目，添加S71500CPU，设置PLCIP：192.168.20.189。
2.安装网关GSDML文件：硬件目录→右键"安装新GSD"，导入网关厂商提供的Profinet从站描述文件。

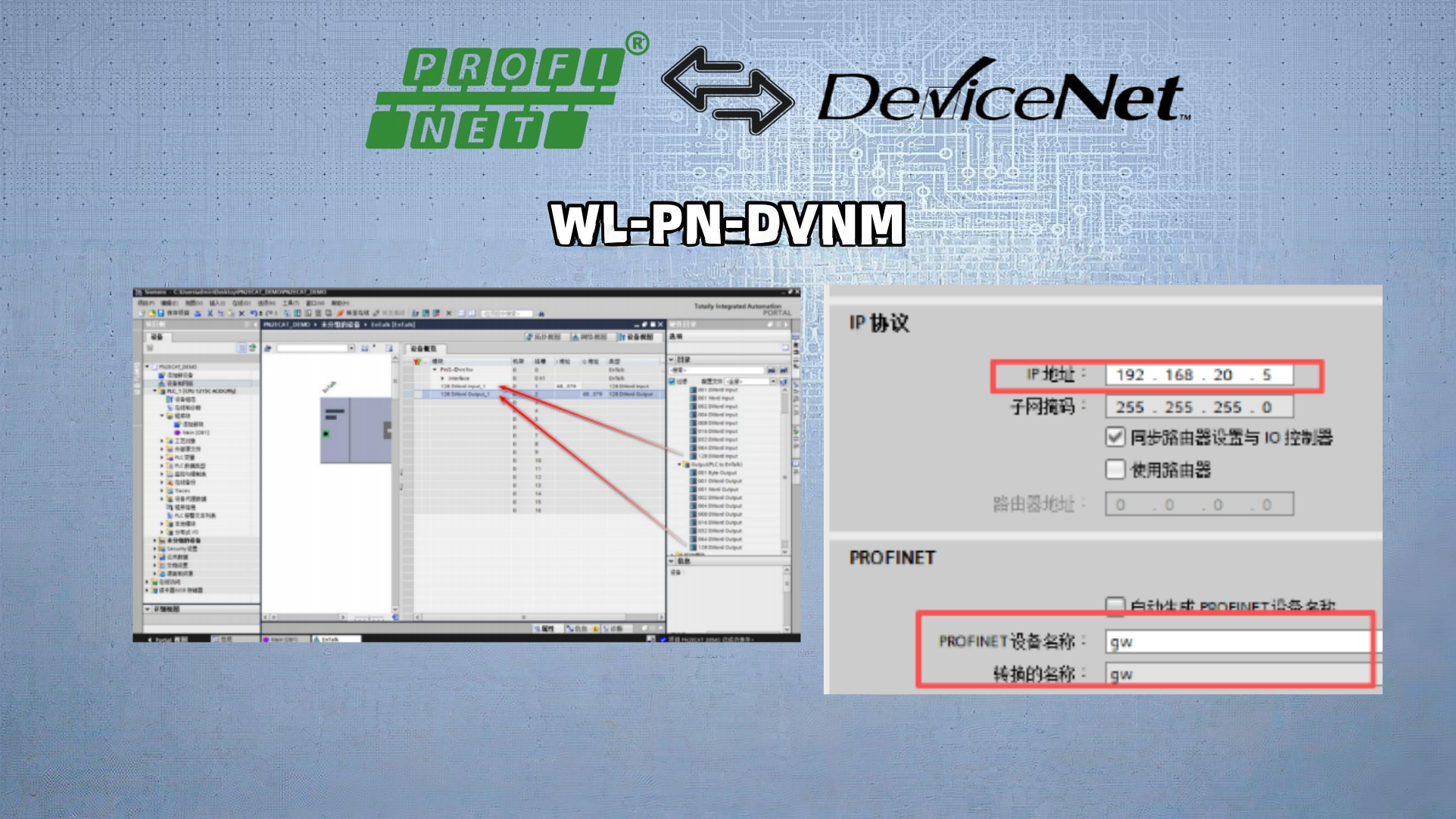

3.在网络视图中将网关拖入Profinet网络，分配IP：192.168.20.5，设备名如"pn-dvn"。
4.配置I/O映射：设定输入64字节、输出64字节，对应PLC地址区：
机器人→PLC：I128～I159
PLC→机器人：Q128～Q159
5.编译并下载硬件组态到PLC。

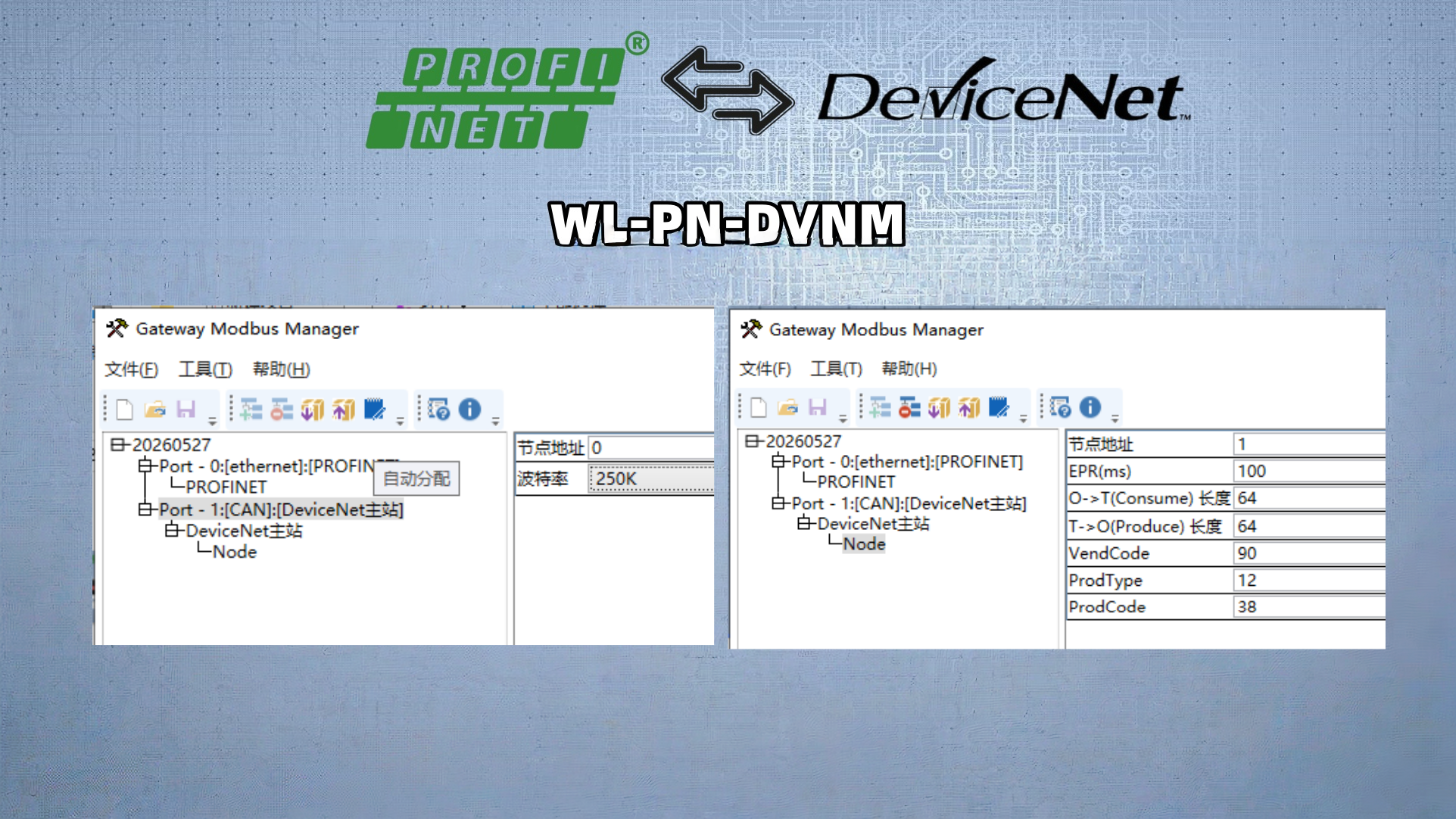

三、网关配置软件设置
1.电脑与网关同网段，打开网关配置软件，扫描并连接网关。
2.Profinet侧：确认为从站模式，IP与组态一致，I/O长度64入/64出。
3.DeviceNet侧：设为主站（Scanner），波特率125kbps，主站MACID=0。
4.扫描DeviceNet从站，找到那智机器人（节点地址设为2），添加到主站列表。
5.I/O映射：
机器人输出（→PLC）：映射到网关Profinet输入
机器人输入（←PLC）：映射到网关Profinet输出
6.下载参数到网关并重启生效。

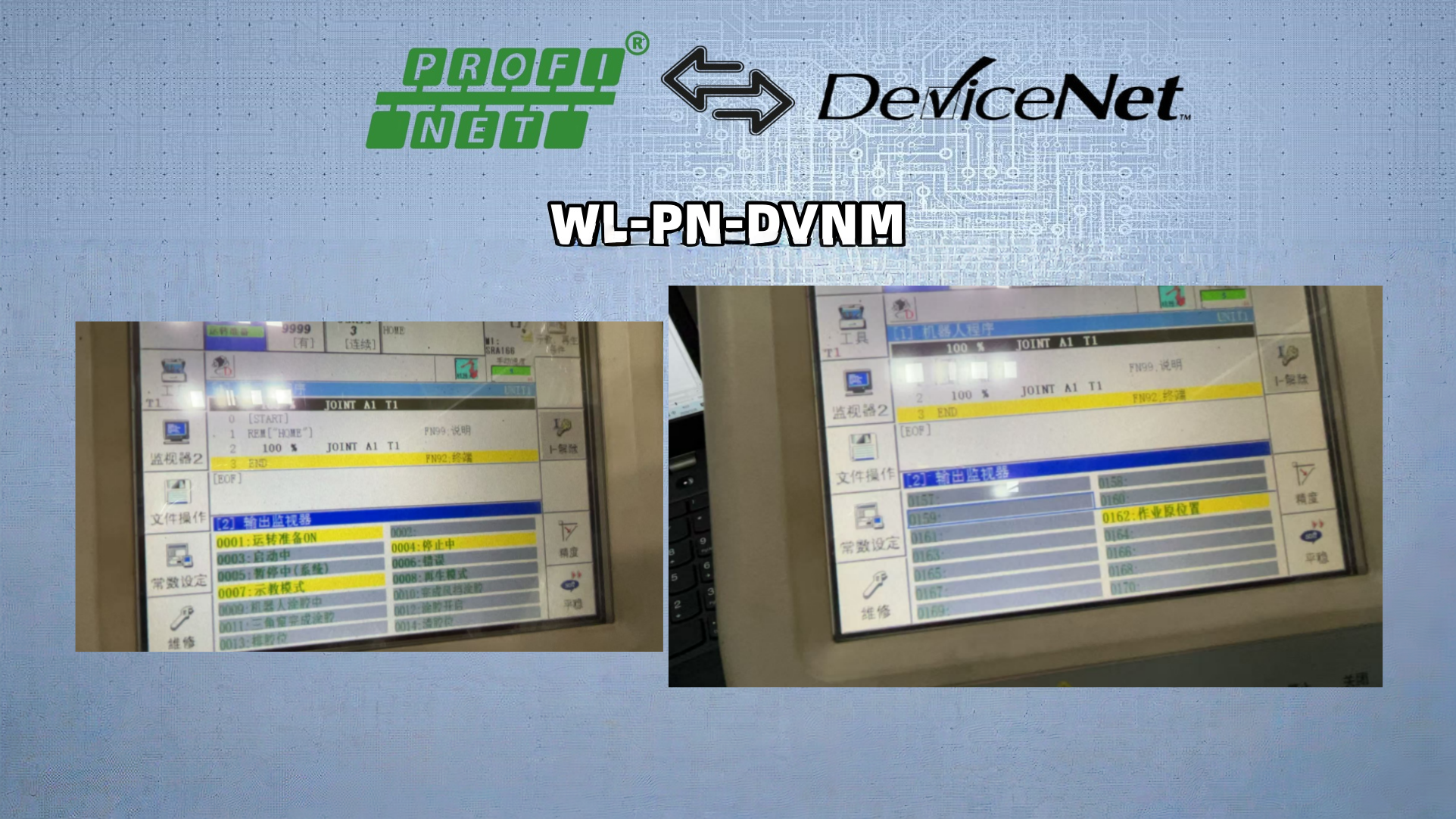

四、那智机器人DeviceNet配置
1.进入机器人控制器，打开I/O→DeviceNet设置。
2.节点地址（NodeID）：2，波特率125kbps。
3.配置I/O地址：
输入（PLC→机器人）：0162（16字节）
输出（机器人→PLC）：0162（16字节）
（初期误设为0001，导致通信虽连上但PLC无数据）
4.启用DeviceNet通信，重启机器人。
五、现场问题与排查
硬件与组态全部完成后，Profinet与DeviceNet通信指示灯均正常，网关显示网络已连接，但PLC侧I128～I159始终无变化，机器人输出数据未上传。
排查过程：
1.核对PLC与网关I/O长度一致；
2.网关在线监视DeviceNet侧有数据收发；
3.重点检查机器人输出起始地址：原设0001，改为0162后，PLC立即读到机器人状态数据。
原因：部分DeviceNet设备地址0～1reserved或无效，不可用作有效I/O起始地址。
六、总结
本方案通过Profinet转DeviceNet网关，成功打通西门子1500PLC与那智机器人的跨协议通信。关键点在于：严格匹配波特率与I/O长度、正确安装GSD、机器人避免使用0/1起始地址。本次故障虽简单但典型，提醒在DeviceNet配置时务必确认I/O地址范围有效性，否则易出现"通信连上、数据不通"的隐蔽问题。
