第二节：光刻胶制备过程中的纳米颗粒净化技术应用
一、光刻胶纳米颗粒净化核心要求及技术挑战
纳米颗粒净化是先进制程芯片制造中的核心环节，直接关系到产品的良率和性能。对于7nm及以下制程的线宽极其细微，任何微小的杂质都可能造成致命缺陷。

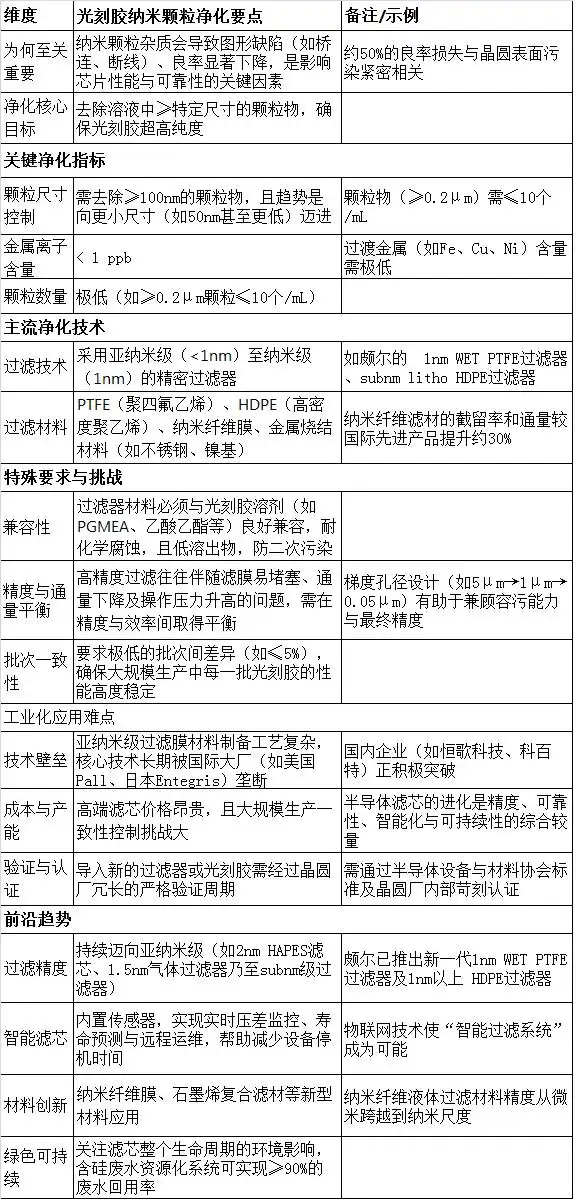

光刻胶纳米颗粒净化核心要求及技术挑战
二、光刻胶纳米颗粒过滤工艺
光刻胶的过滤净化通常是在其合成纯化后的最终步骤，确保在涂覆到晶圆之前达到所需的超高洁净度。这个过程远比简单的"过一下滤芯"复杂：
- 多级过滤串联是标配：
工业化生产中通常会采用多级串联过滤的方式。先经过较大孔径的预过滤（如1μm或0.5μm）去除较大的颗粒，保护后续精密过滤器不被过快堵塞，然后逐步提高过滤精度，最终经过一个或多个0.05μm（50nm）甚至更小孔径的终端过滤器，以确保达到目标净化要求。这种"梯度过滤"策略-5在保证最终精度的同时，提升了整体过滤效率和滤芯寿命。
- 系统设计与工艺整合：
密闭与惰性环境：整个过滤系统需要在密闭、无尘、且可能充惰性气体（如氮气） 的环境下操作，防止外部污染物引入和溶剂挥发。
无脉冲输送：输送光刻胶的泵需要选择无脉冲或脉冲极小的类型（如隔膜泵、压力桶输送），因为流体的剧烈波动或剪切力可能破坏滤膜结构，甚至撕裂滤膜，或者导致已经截留的颗粒重新进入液流。
在线监测：在关键点位可能会安装在线颗粒计数器、压力传感器等，实时监测过滤效果和系统状态。
三、工业化应用中的难点与重点
其核心在于如何在极致的要求下实现稳定、经济、大规模的生产：
- 技术瓶颈与供应链安全：
高端滤芯的纳米多孔结构制备、亲疏水改性等具有极高技术壁垒。近年来，地缘政治因素也促使供应链朝着 "在地化，为本地"的战略方向发展，中国本土厂商正在努力突破。
- 成本与效率的平衡：
追求极高的纯度意味着更频繁的滤芯更换、更长的使用周期、更严格的环境控制，这些都推高了生产成本。如何延长滤芯使用寿命、提高过滤通量、减少停机时间是企业持续追求的课题。智能滤芯和预测性维护正是为了应对此挑战。
- 验证与认证的巨大投入：
芯片制造是千次工序的乘积效应，任何材料的变更都可能引起连锁反应。因此，晶圆厂对更换光刻胶或过滤器供应商极其谨慎，需要供应商提供大量的数据并进行漫长（可能长达1-2年）、严格的多批次验证，包括在产线上的实际流片测试，以确保其不会影响良率。这构成了极高的准入壁垒。

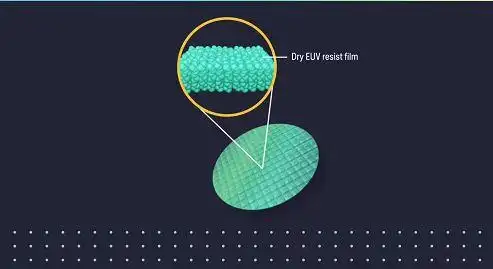

干式光刻胶技术
四、前沿发展趋势
-
过滤精度持续向亚纳米级迈进：随着制程节点向3nm、2nm甚至更先进方向推进，对颗粒物的控制要求必将愈发严苛。开发更高精度（如趋向1nm乃至亚纳米）、更低溶出、更长寿命的过滤介质是永恒的主题。
-
智能化与预测性维护：通过物联网技术集成传感器，实时监测滤芯的压差、流量等参数，并利用大数据和AI算法预测滤芯寿命和最佳更换时间，实现预测性维护，减少意外停机，提升生产效率。
-
新材料与新结构的探索：除了传统的聚合物膜和金属烧结材料，纳米纤维材料、石墨烯等新型材料因其可调的孔径和优异的性能，也在被积极探索用于下一代过滤产品。
-
绿色制造与可持续发展：半导体制造业也在关注自身的环境影响。减少过滤系统本身的耗材浪费、开发可重复使用或可再生的滤芯、降低能耗、以及处理废液等都是未来的重要方向。
五、总结
高端光刻胶的纳米颗粒净化是一项要求极为严苛的系统工程，融合了材料科学、精密制造、化学工艺和自动化控制等多个领域的尖端技术。其发展紧密追随半导体制程进步的脚步，不断挑战物理和材料的极限。
