一、SPI协议基础认知
1. 协议定义
SPI（Serial Peripheral Interface，串行外设接口），高速同步全双工串行总线，摩托罗拉推出，嵌入式板间高速通信首选协议。
- 核心特性：全双工收发、无设备地址、靠独立片选选中从机、传输速率远高于I2C；
- 适用场景：W25Q串行Flash、SPI液晶屏、ADC模数芯片、TF卡、射频模块、FPGA外设；
- 通信距离：板内短距离（1米以内），长线易受干扰。
2. SPI四线引脚定义（标准4线SPI，嵌入式最通用）

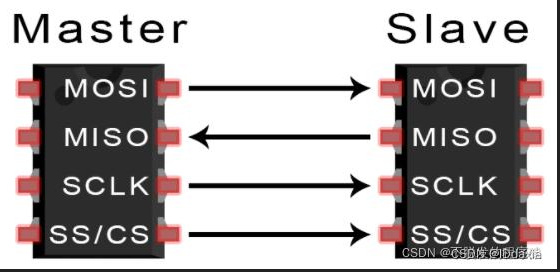

图片特征：标注Master（主机）、Slave（从机），4根信号线两两对接，清晰区分MOSI/MISO/SCLK/CS走向。
- SCLK（串行时钟） ：仅主机输出时钟，决定通信速率，同步收发时序；
- MOSI：主机发→从机收（Master Out Slave In）；
- MISO：从机发→主机收（Master In Slave Out）；
- CS/NSS（片选） ：独立IO控制，低电平有效，拉低=选中对应从机，拉高=设备休眠断开总线。
对比I2C：I2C靠7位地址寻址，SPI无地址，每个从机独占1路CS片选线。
3. SPI四种时钟模式
由时钟极性CPOL、时钟相位CPHA组合出4种时序，硬件通信必须主从模式一致，否则数据错乱。

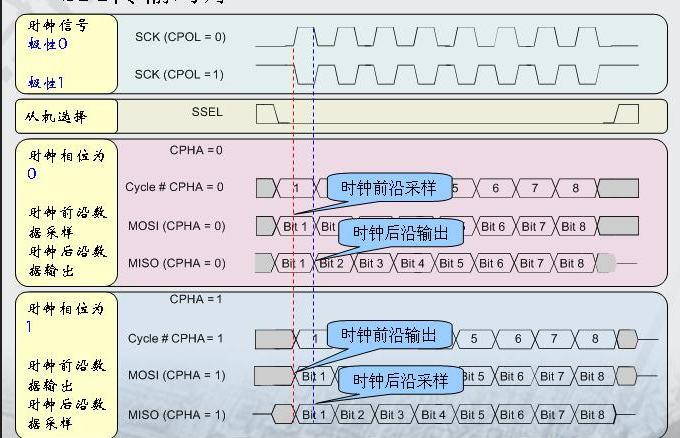

图片特征：分4组CS/SCLK/MOSI波形，标注采样边沿，区分Mode0~Mode3（Mode0使用最多）。
- CPOL：空闲SCLK电平，0=空闲低电平，1=空闲高电平；
- CPHA：数据采样边沿，0=第一个时钟沿采样，1=第二个时钟沿采样；
- 工程默认：Mode0(CPOL=0,CPHA=0)，W25Q、SPI屏幕默认该模式。
二、SPI主从拓扑结构
SPI固定架构：单主机+多从机，一条总线同一时刻只能1个主机产生SCLK时钟。
1. 星型拓扑（最常用，独立片选）
所有从机SCLK、MOSI、MISO三线全部并联 ，每个从机单独引出CS接主机不同GPIO引脚，主机通过拉低某一路CS，单独选中单个设备通信。

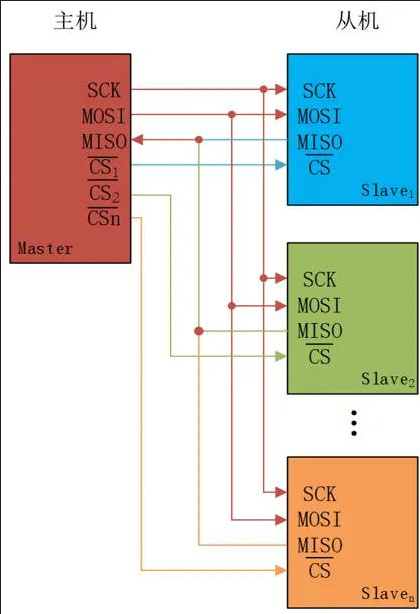

图片特征：主控MCU引出一组SCLK/MOSI/MISO并联全部从机，每个从机自带独立CS接线。
实物接线实拍（开发板+多外设）

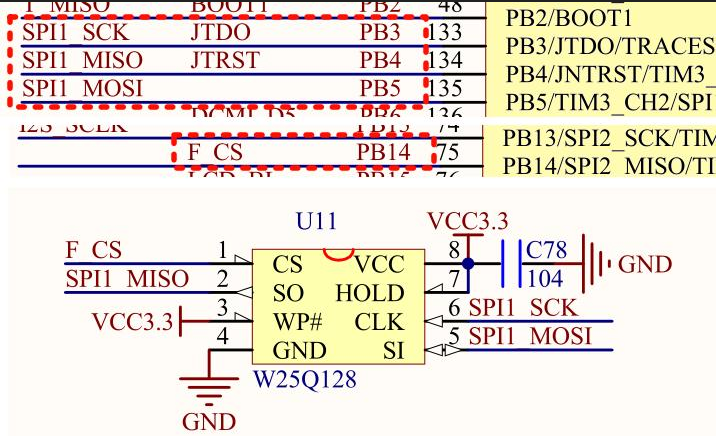

图片特征：开发板PCB走线，SCLK/MOSI/MISO共用，W25Q芯片CS引脚单独接主控IO，3.3V供电。

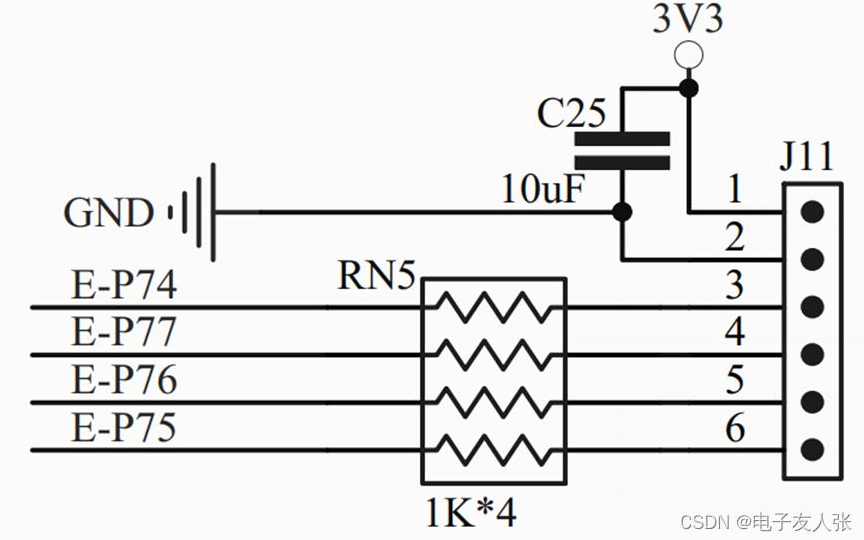

图片特征：主控排针通过4根杜邦线连接W25Q模块VCC/GND/SCK/MOSI/MISO/CS，实物直观体现四线接线规范。
2. 菊花链拓扑（级联，节省CS引脚）
从机首尾串联：主机MOSI→从机1输入，从机1输出→从机2输入，所有从机共用一组SCLK+1根公共CS，多用于DA/ADC阵列、LED驱动芯片，嵌入式测试较少用。
三、SPI速度特点
- 速率区间
- 低速：几十KHz~1MHz（传感器、低速ADC）；
- 标准：1~20MHz（W25Q Flash、SPI液晶屏，工程最常用）；
- 高速SPI：50MHz~100MHz+（FPGA、DDR、高速射频模块）；
I2C最高400KHz，SPI速率是I2C几十~上百倍，高速传输首选SPI。
- 影响速率因素：走线长短、是否加屏蔽线、从机芯片规格、电平3.3V/5V；
- 实测现象：速率过高出现乱码=时序不匹配、走线干扰，降频即可修复（测试高频故障）。
四、SPI全双工读写通信逻辑（结合逻辑分析仪波形）
SPI全双工同步收发：CS拉低选中设备后，SCLK每来1个时钟脉冲，MOSI发1bit、MISO同步收1bit，8bit组成1字节，收发同步完成。
1. 写流程（主机发、从机收）
CS拉低→SCLK输出时钟→MOSI逐位下发指令/数据→MISO同步接收从机返回数据→数据传输完毕→CS拉高结束通信。
2. 读流程（主机下发读指令，从机回传数据）
CS拉低→MOSI发送读寄存器指令→SCLK持续输出时钟→MISO逐位接收从机上传数据→CS拉高终止。
配图6：SPI读写逻辑分析仪抓取波形实拍
图片特征：四通道波形从上至下CS/SCLK/MOSI/MISO，能直观看到CS下降沿启动通信、SCLK脉冲、MOSI下发指令、MISO回传数据。
五、嵌入式测试常见故障排查（硬件+协议）
- 完全无通信（MISO无数据）
原因：CS没拉低、SCLK/MOSI/MISO接反、从机未上电、主从SPI四种模式不一致；
排查：逻辑分析仪抓CS电平、核对CPOL/CPHA配置。 - 数据随机错乱
原因：SPI时钟速率过高、杜邦线过长引入干扰、电源纹波大；
解决：降低SCLK频率、缩短接线。 - 能写不能读/能读不能写
原因：MISO虚焊、从机寄存器只读配置错误、模式配置单边不匹配。
六、总结
- 硬件：4线（SCLK+MOSI+MISO+独立CS），全双工，无地址；
- 拓扑：星型（独立CS）为主，一主多从；
- 时序：4种CPOL+CPHA模式，工程默认Mode0；
- 速率：MHz级别，远快于I2C；
- 测试排查顺序：CS电平→接线方向→SPI模式→时钟速率。
