位扩展、字扩展与片选逻辑，一文搞定存储器设计题
摘要/导语
上一期我们聊了如何通过双端口和多模块技术让内存跑得更快（<点击查看上期>）。但今天我们要解决一个更现实的问题：如果单颗内存芯片容量太小，或者位数不够，该怎么办？
就像乐高积木一样，我们需要把小的存储芯片"拼"起来，才能满足CPU的需求。这就是本期要讲的**"主存与CPU的连接"------位扩展与字扩展**。这可是408考研和设计题的重灾区，文末附带真题实战，建议收藏反复看！
🚀 正文内容
🔍 第一部分：解剖一颗存储器芯片
在开始"拼装"之前，我们先来看看一颗标准的存储器芯片内部长什么样。别被复杂的电路图吓倒，它其实就是一个精密的数据仓库 。

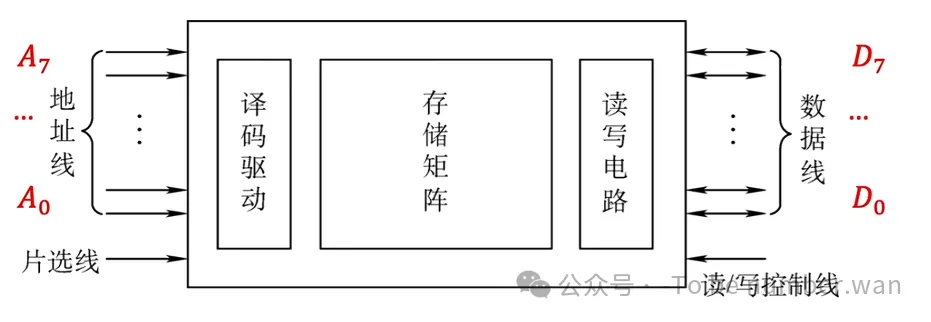

我们可以把它拆解为四个核心部门：
- 存储矩阵（核心库房）：这是真正存放0和1的地方，通常排列成行和列的矩阵形式。
- 译码驱动电路（导航员）：CPU发来地址后，它负责把地址翻译成具体的"行号"和"列号"，精准定位到某一个存储单元。
- 读写电路（搬运工）：负责把数据写进去，或者把数据读出来送到数据线上。
- 外部引脚（对外接口） ：这是芯片与CPU沟通的桥梁，主要包括：
- 地址线：告诉芯片我要找哪个房间。
- 数据线：传输实际的数据内容。
- 片选线 ( C S ‾ \overline{CS} CS) ：相当于芯片的"总开关"，只有它被激活（通常是低电平），芯片才工作。
- 读写控制线 ( W E ‾ \overline{WE} WE / O E ‾ \overline{OE} OE) ：指挥是"存入"还是"取出"。
💡 避坑指南：
很多同学做题时容易忽略片选线。记住：不管地址对不对其，只要片选信号没给对，这颗芯片就是"装死"状态，数据总线处于高阻态，绝不干扰别人。
📏 第二部分：位扩展 ------ "加宽马路"
场景 ：假设你的CPU是32位的（一次能处理32bit数据），但你手里只有8位的存储芯片（比如 1 K × 8 1K \times 8 1K×8 位）。
问题 ：一次只能传8位，CPU得传4次才能凑齐32位，太慢了！
对策 ：位扩展。
怎么做？
这就好比原本只有一条车道的马路，现在要扩建成四车道。
- 我们需要 4片 1 K × 8 1K \times 8 1K×8 的芯片。
- 地址线并联：大家共用一套地址线（因为都是找第几个房间，房间号是一样的）。
- 控制线并联：读写命令大家一起听。
- 数据线串联（拼接） ：第一片负责低8位，第二片负责次低8位......以此类推，拼成32位宽的数据总线。

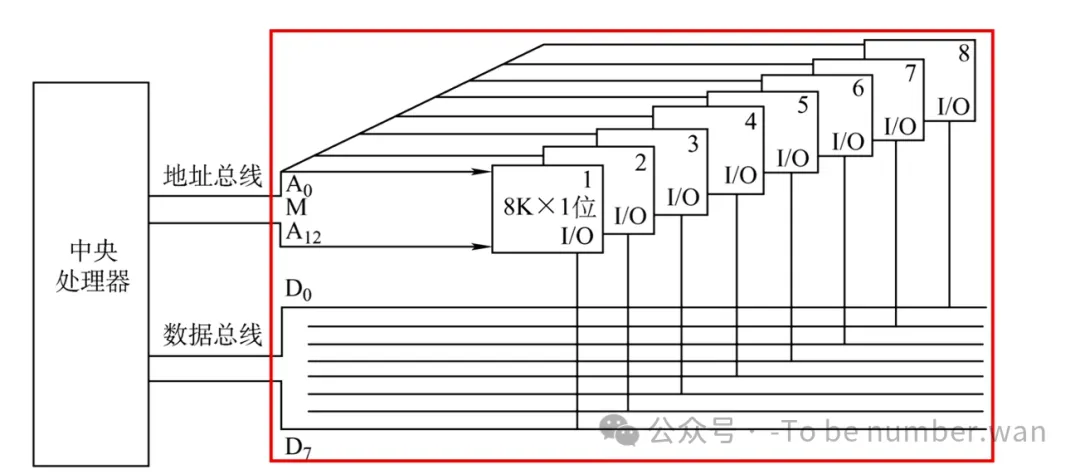

（这里展示的是8片8K x 1位的扩展成8K x 8位）
🧠 记忆口诀：
位扩展，地址同，片选同，数据分头走。
🏢 第三部分：字扩展 ------ "加盖楼层"
场景 ：你的CPU有16根地址线（寻址范围64K），但你手里只有1K容量的芯片。
问题 ：地址太多，芯片太少，根本住不下！
对策 ：字扩展。
怎么做？
这就好比地基面积不变（数据线宽度不变），但是往高处盖楼，增加房间数量。
- 我们需要 64片 1 K × N 1K \times N 1K×N 的芯片（假设数据位宽匹配）。
- 数据线并联：大家都连在同一组数据总线上（因为每次只选其中一片工作）。
- 低位地址并联 ：芯片内部的10根地址线（ 2 10 = 1 K 2^{10}=1K 210=1K）全部连在一起，用来在各自芯片内部找房号。
- 高位地址做片选 ：剩下的6根地址线（ 16 − 10 = 6 16-10=6 16−10=6），通过译码器 变成64个片选信号，分别连到64个芯片的 C S ‾ \overline{CS} CS 端。

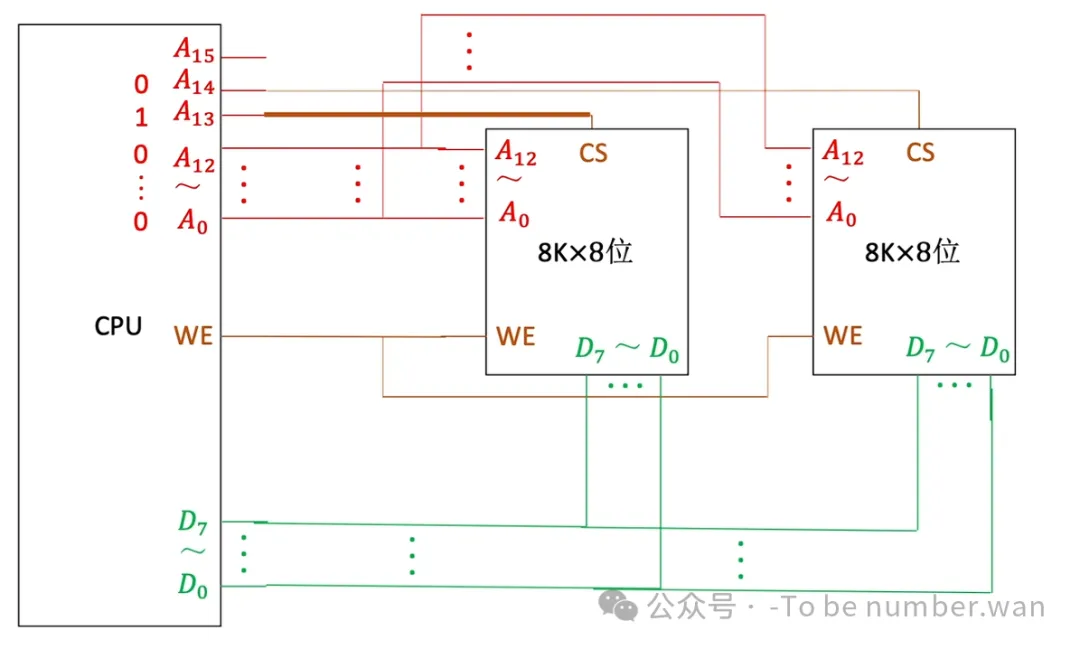

这里就涉及到了两种片选方法：
-
线选法 ：直接用某一根高位地址线连到一个芯片的片选端。
- 优点：简单，不用译码器。
- 缺点：浪费地址空间，容易冲突（比如A15选了芯片1，那A15=1的所有地址都归芯片1，中间会有大量空洞）。
-

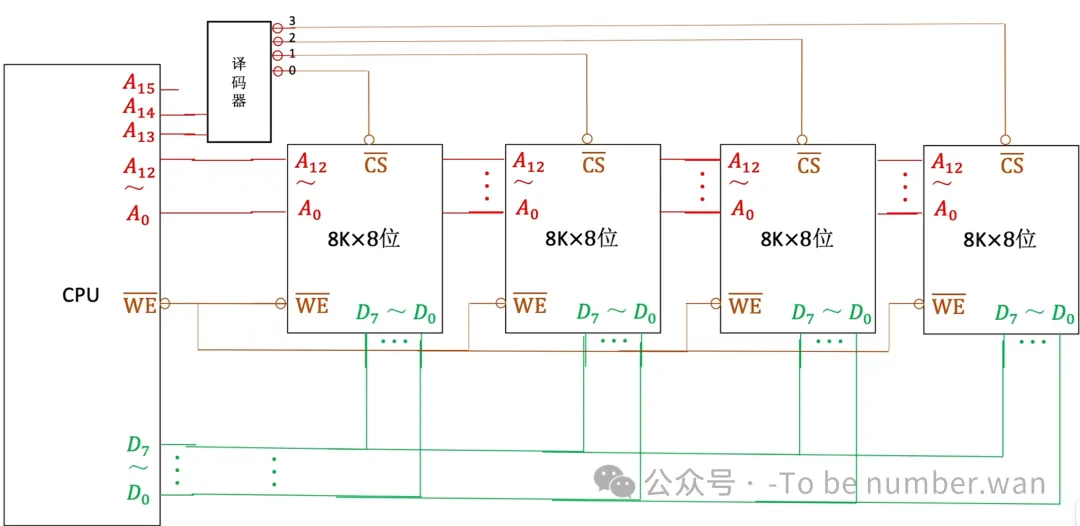

译码片选法（重点！） ：使用3:8译码器或2:4译码器。
- 优点：地址连续，不浪费空间，是正规军做法。
- 关键 ：要学会分析地址空间，算出每片芯片的起始和结束地址。
💡 避坑指南：
字扩展的核心在于**"分时工作"**。同一时刻，只有一片芯片的片选信号有效，其他芯片都在"睡觉"。所以它们的数据线可以并联在一起，不会打架。
🧩 第四部分：字位同时扩展 ------ "既加宽又加盖"
场景 ：这是最真实的情况。CPU是32位，寻址64K；你手里只有 1 K × 8 1K \times 8 1K×8 的小芯片。
对策：既要位扩展（凑够32位），又要字扩展（凑够64K容量）。
计算步骤（考试必考）：
- 算总数 ：总容量 / 单片容量 = 所需芯片总数。
- ( 64 K × 32 ) / ( 1 K × 8 ) = 64 × 4 = 256 (64K \times 32) / (1K \times 8) = 64 \times 4 = 256 (64K×32)/(1K×8)=64×4=256 片。
- 分组 ：
- 位方向 ：需要4片并联（ 32 / 8 = 4 32/8=4 32/8=4）组成一组，这就叫"一个存储体"。
- 字方向 ：需要64组（ 64 K / 1 K = 64 64K/1K=64 64K/1K=64）进行串联。
- 连线逻辑 ：
- 组内（位扩展）：地址线、片选线并联，数据线分开。
- 组间（字扩展）：地址线低位并联，高位经译码器接各组的公共片选端，数据线全部并联。
🎓 课后实战：408真题演练
【题目】
某计算机主存容量为 64 K B 64KB 64KB，其中 R O M ROM ROM 区为 4 K B 4KB 4KB，其余为 R A M RAM RAM 区。按字节编址。现有 2 K × 8 2K \times 8 2K×8 位的 R O M ROM ROM 芯片和 4 K × 4 4K \times 4 4K×4 位的 R A M RAM RAM 芯片。若采用位扩展 和字扩展 相结合的方式设计该存储器，则需要 R O M ROM ROM 芯片和 R A M RAM RAM 芯片的数量分别是多少？
【解析】
-
分析需求：
- 总容量： 64 K B 64KB 64KB。
- R O M ROM ROM 区： 4 K B 4KB 4KB。
- R A M RAM RAM 区： 64 K B − 4 K B = 60 K B 64KB - 4KB = 60KB 64KB−4KB=60KB。
- 按字节编址 → \rightarrow → 数据线宽度为 8位。
-
计算 ROM 芯片数：
- 需求： 4 K B 4KB 4KB（即 4 K × 8 4K \times 8 4K×8 位）。
- 现有： 2 K × 8 2K \times 8 2K×8 位。
- 位宽已满足（都是8位），只需字扩展。
- 数量 = 4 K / 2 K = 2 4K / 2K = 2 4K/2K=2 片。
-
计算 RAM 芯片数：
- 需求： 60 K B 60KB 60KB（即 60 K × 8 60K \times 8 60K×8 位）。
- 现有： 4 K × 4 4K \times 4 4K×4 位。
- 先位扩展 ：目标8位，现有4位 → \rightarrow → 需要2片并联（ 4 × 2 = 8 4 \times 2 = 8 4×2=8位）。这2片构成一组（容量 4 K × 8 4K \times 8 4K×8）。
- 再字扩展 ：目标 60 K 60K 60K，每组 4 K 4K 4K → \rightarrow → 需要 60 / 4 = 15 60 / 4 = 15 60/4=15 组。
- 总数量 = 15 组 × 2 片/组 = 30 15 \text{组} \times 2 \text{片/组} = 30 15组×2片/组=30 片。
【答案】
ROM芯片 2 片，RAM芯片 30 片。
