探讨一个OSPF中NSSA类型的问题

原因:在做题时思考了一个问题,R5是必然有7类的但R3因为经过了7转5是否有7类,R5会进行7转5那么R5会不会也有,带着这个问题,进行了以下的实验求证。

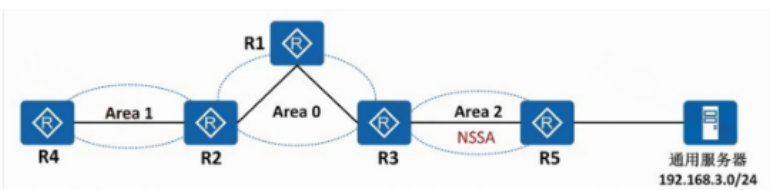

原拓扑

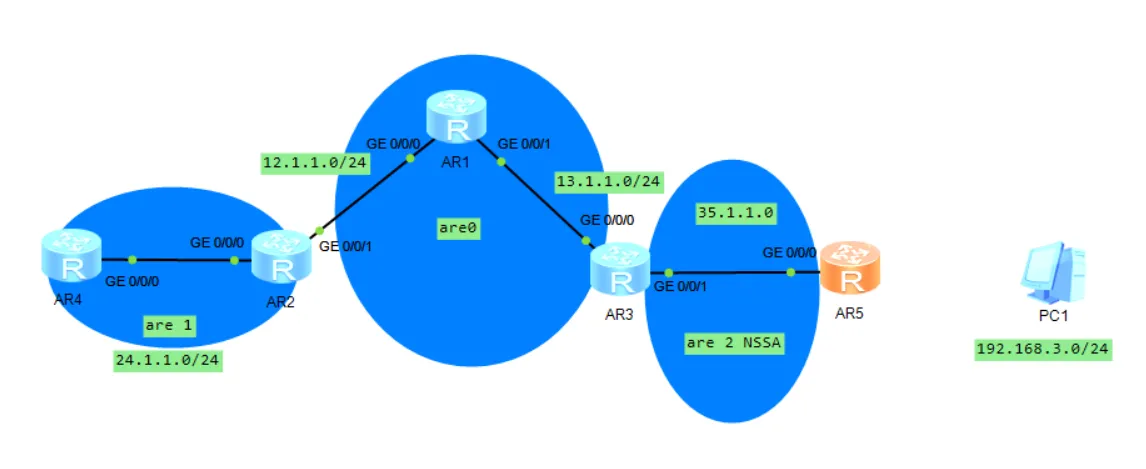

作者的拓扑。

先说结论和结论的图片,配置在最后,如果需要可以移步最后。

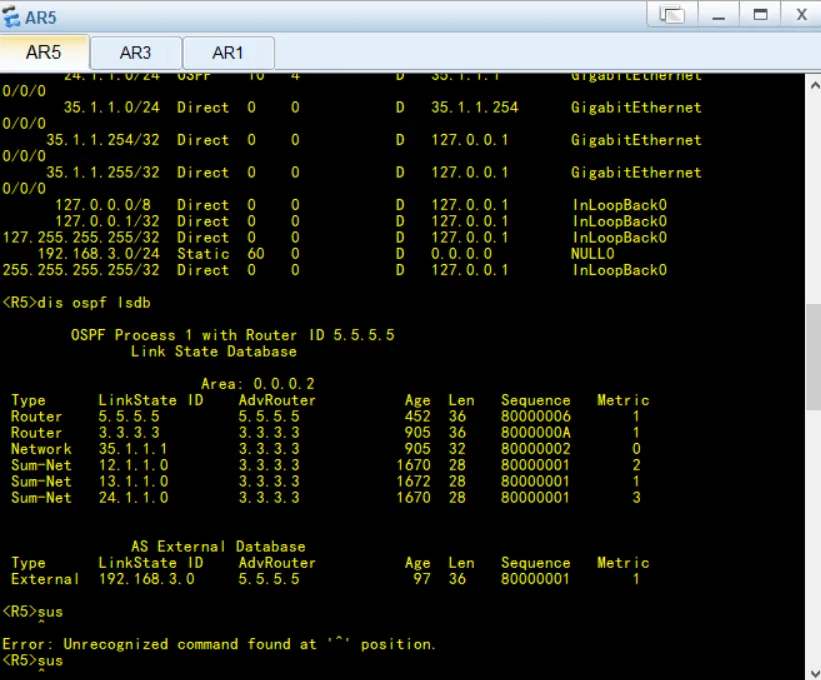

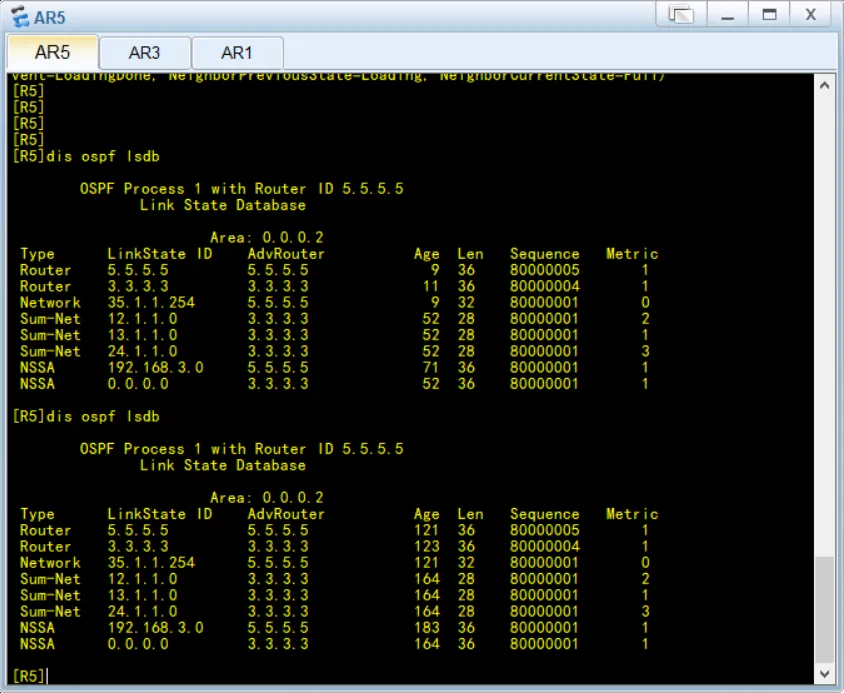

首先AR5上在没有NSSA区域之前,存在1235类,但配置NSSA之后存在1237类,5类变为了7类。

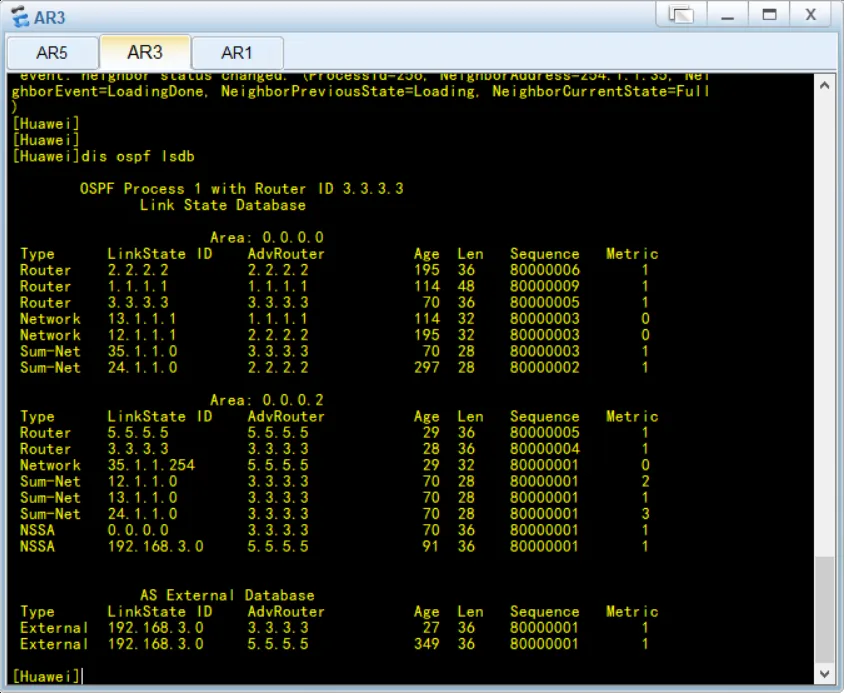

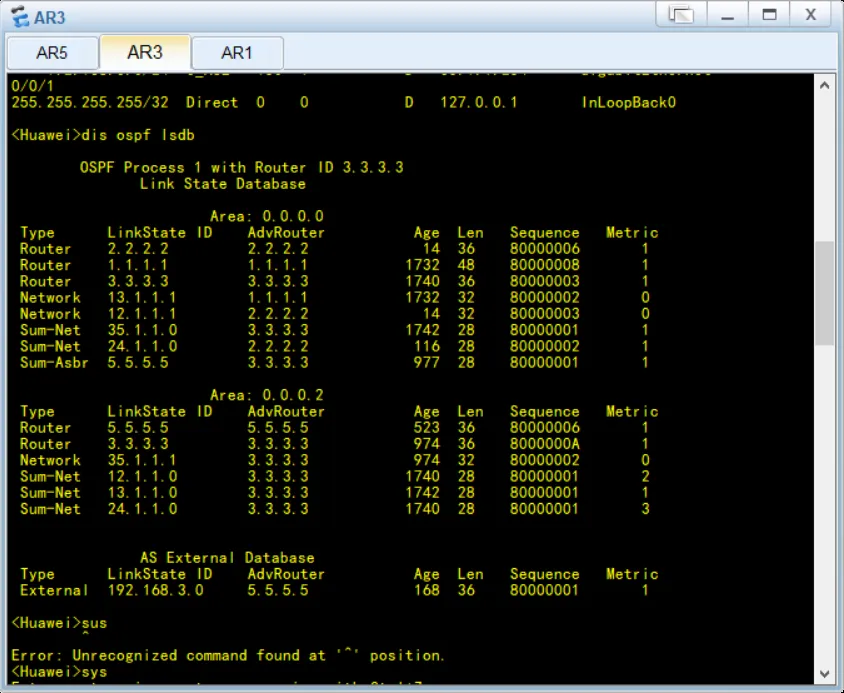

在AR3上在没有NSSA区域之前,存在12345类,但配置后存在12357类,增加了7类,同时保留了5类,少了4类辅助。

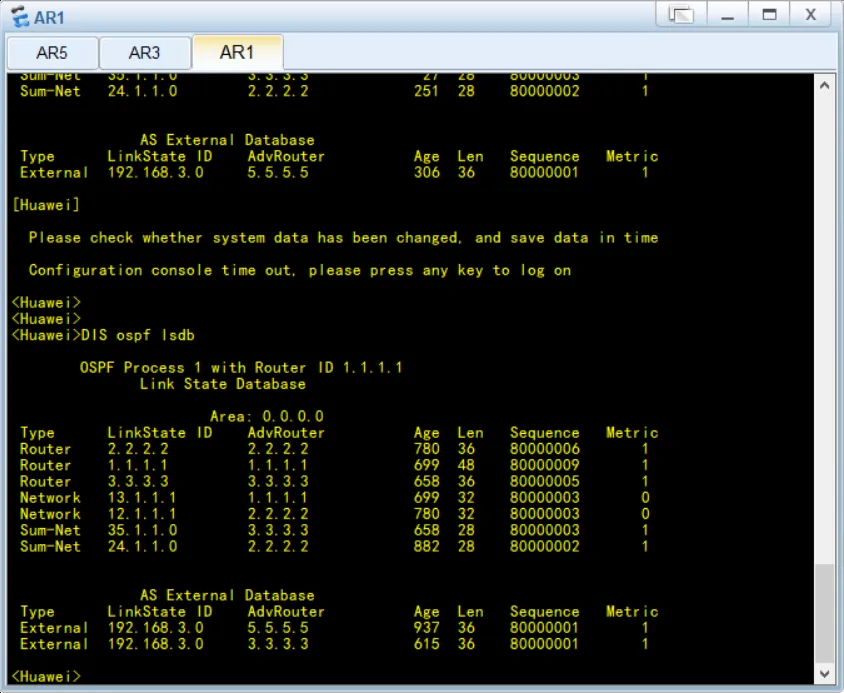

而在AR1上没有变化。1235类

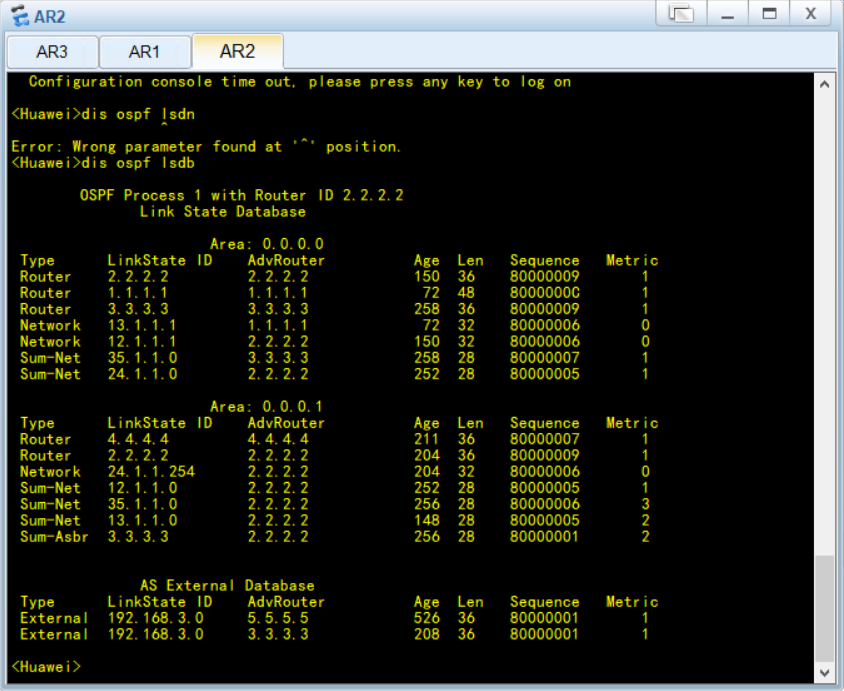

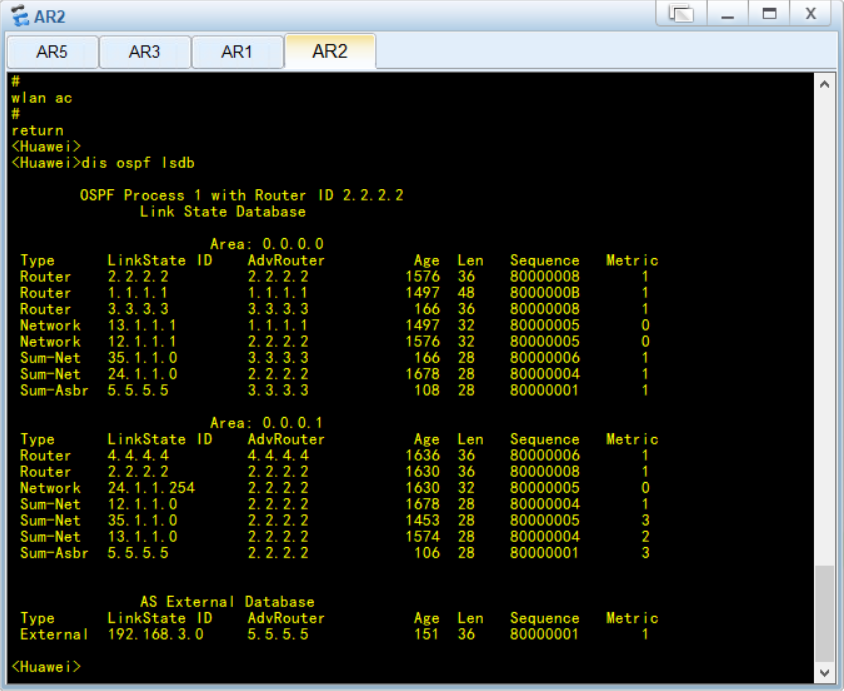

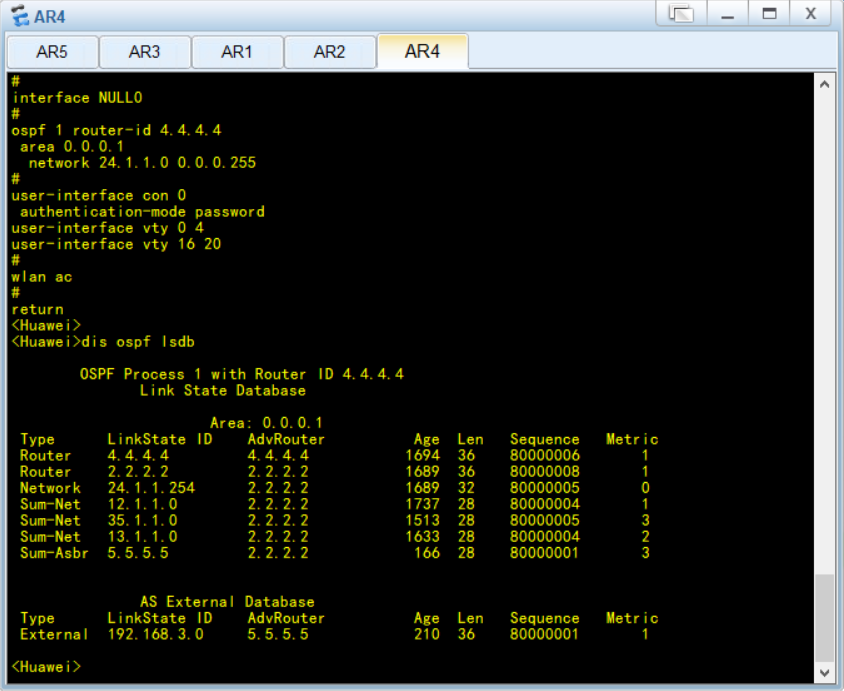

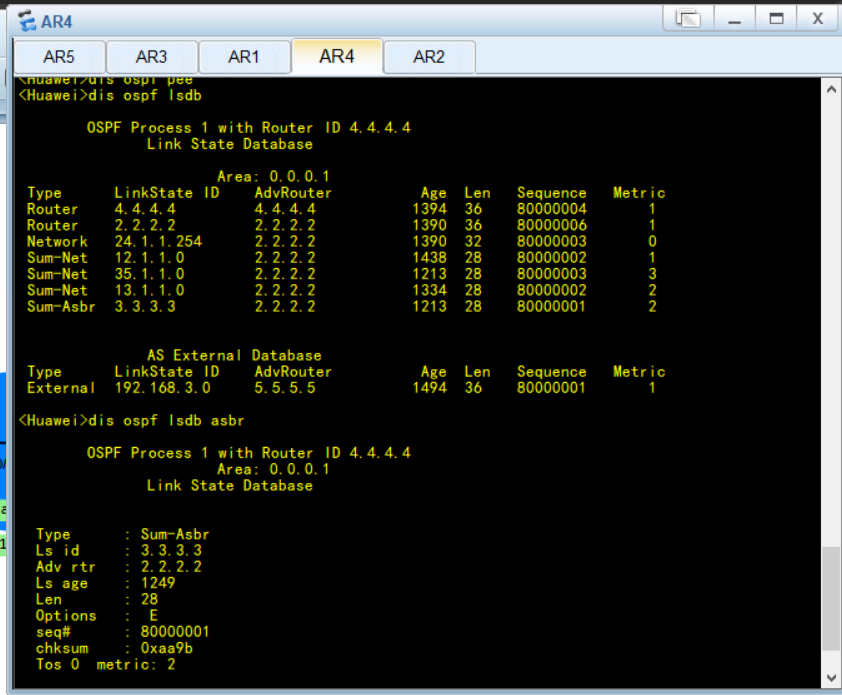

而AR2与AR4一样都具体12345类

总结:

配置NSSA前:AR5:1235类,AR3:12345类,AR1:12345类,AR2:12345类,AR4:12345

配置NSSA之后AR5:1237类,AR3:12357类,AR1:1235类,AR2:12345类,AR4:12345类。

配置:

AR4

interface GigabitEthernet0/0/0

ip address 24.1.1.1 255.255.255.0

ospf 1 router-id 4.4.4.4

area 0.0.0.1

network 24.1.1.0 0.0.0.255

AR2

interface GigabitEthernet0/0/0

ip address 24.1.1.254 255.255.255.0

interface GigabitEthernet0/0/1

ip address 12.1.1.1 255.255.255.0

ospf 1 router-id 2.2.2.2

area 0.0.0.0

network 12.1.1.0 0.0.0.255

area 0.0.0.1

network 24.1.1.0 0.0.0.255

AR1

interface GigabitEthernet0/0/0

ip address 12.1.1.254 255.255.255.0

interface GigabitEthernet0/0/1

ip address 13.1.1.1 255.255.255.0

ospf 1 router-id 1.1.1.1

area 0.0.0.0

network 12.1.1.0 0.0.0.255

network 13.1.1.0 0.0.0.255

AR3

interface GigabitEthernet0/0/0

ip address 13.1.1.254 255.255.255.0

interface GigabitEthernet0/0/1

ip address 35.1.1.1 255.255.255.0

ospf 1 router-id 3.3.3.3

area 0.0.0.0

network 13.1.1.0 0.0.0.255

area 0.0.0.2

network 35.1.1.0 0.0.0.255

nssa

AR5

interface GigabitEthernet0/0/0

ip address 35.1.1.254 255.255.255.0

ospf 1 router-id 5.5.5.5

import-route static

area 0.0.0.2

network 35.1.1.0 0.0.0.255

nssa

ip route-static 192.168.3.0 255.255.255.0 NULL0
