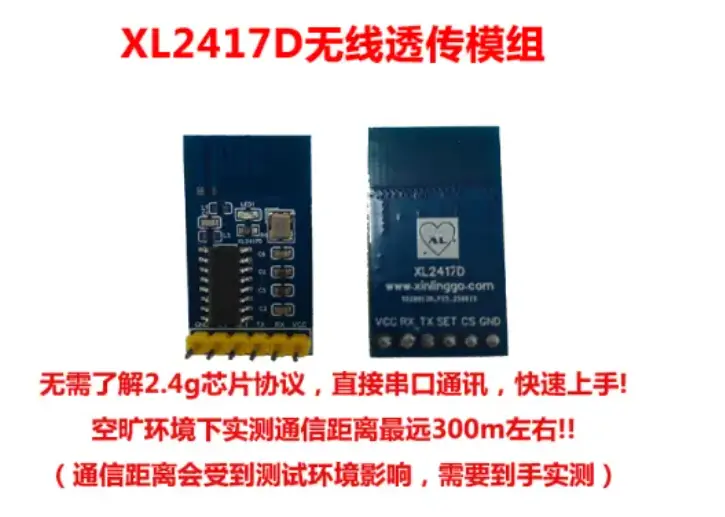

集成 2.4G 射频收发器、MCU 及丰富外设的XL2417D透传模组

概述:

XL2417D 透传模组 采用 XL2417D 低功耗高性能 SoC 技术,集成 2.4G 射频收发器、MCU 及丰富外设;模块开发门槛低,用户只要掌握串口 UART 接口通信,无需深究 2.4G 无线协议细节,即可快速实现低功耗无线数据传输、智能设备互联类产品的开发 。

产品特点:

● 2.4G RF SOC

● 工作电压 1.7 V 至 3.6 V

● >4KV ESD,>4KV EFT,class-A 抗干扰能力强

● 出色的 2.4G 射频收发性能

● -99 dBm Sensitivity@250Kbps

● -96 dBm Sensitivity@1Mbps

● -93 dBm Sensitivity@2Mbps

● 最大 13 dBm 输出功率

● 睡眠模式 3 uA

● 射频接收电流 10.2mA

● 射频发送电流 9.5mA

● 2.4G 支持 2M/1M/250K/125Kbps 模式

● UART 串口

● 支持任意包长数据,最大数据包长为 128 字节

● 支持掉电保存参数

● 频率可设置,多个模块频分互不干扰

● 速率 125K,250K,1M,2M

● 通信距离 200m+

● 小体积 SMD 封装,2.54 排针

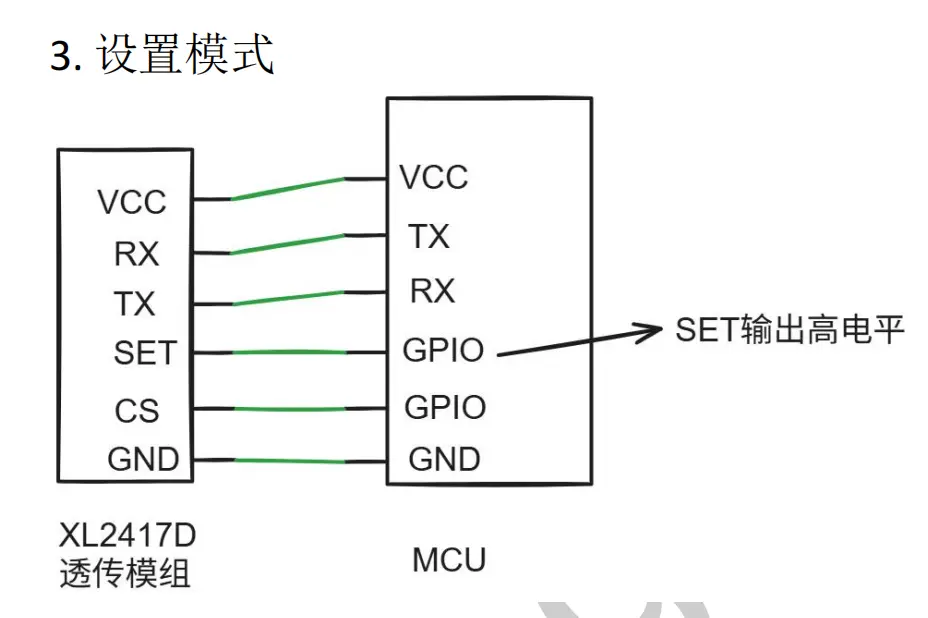

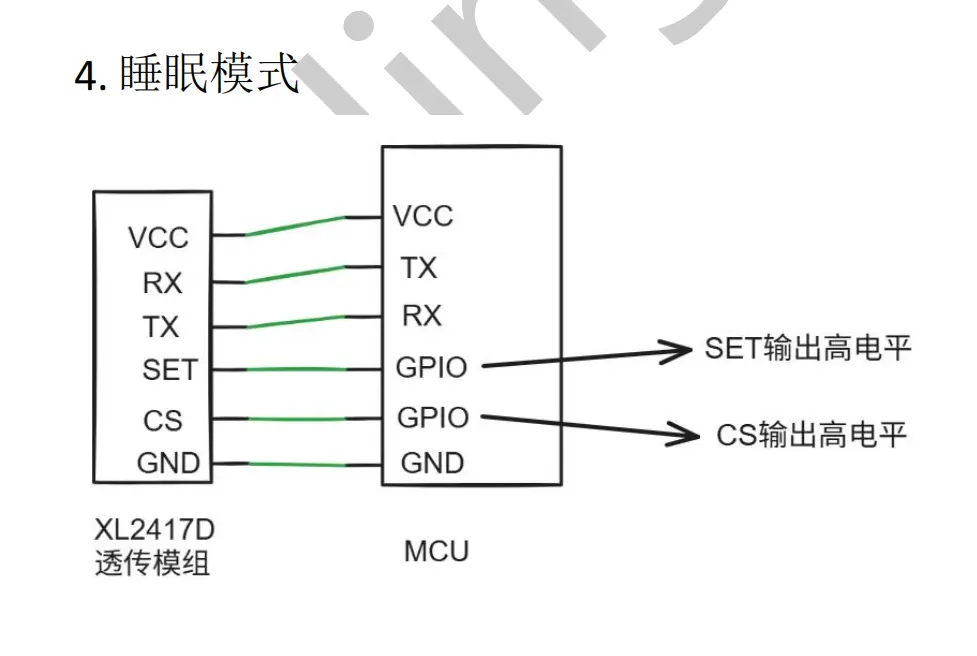

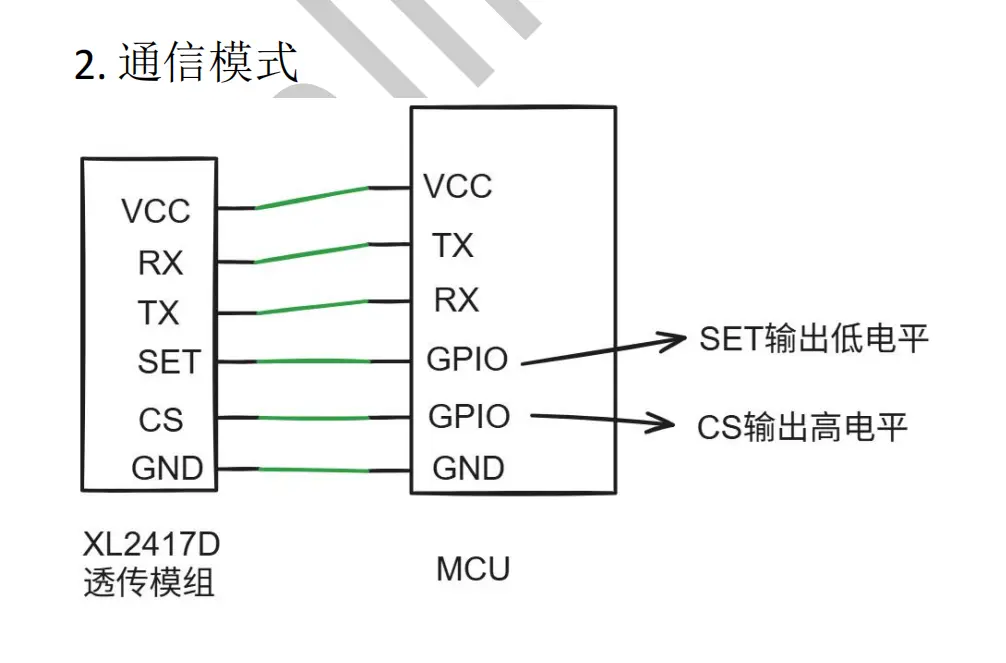

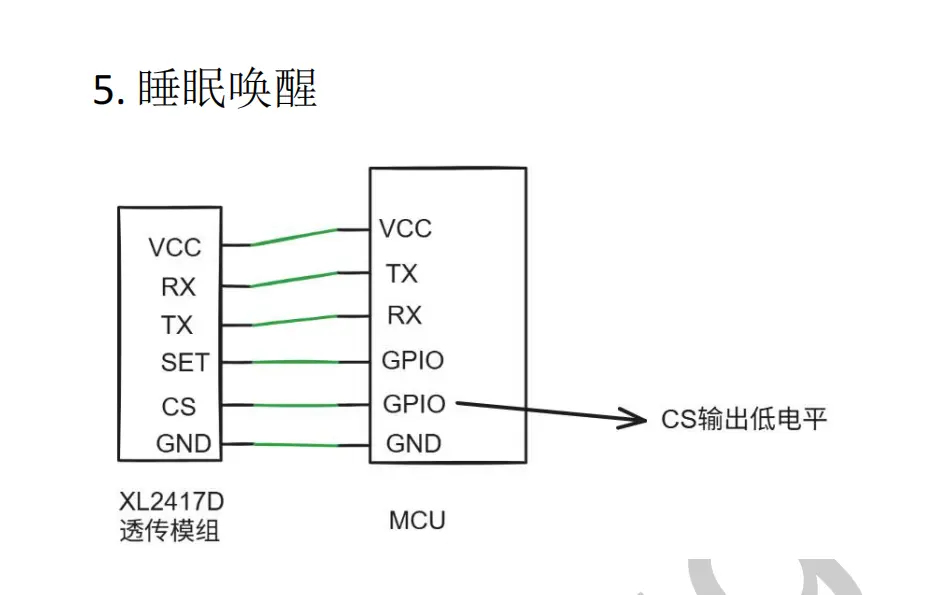

通信连接方式:

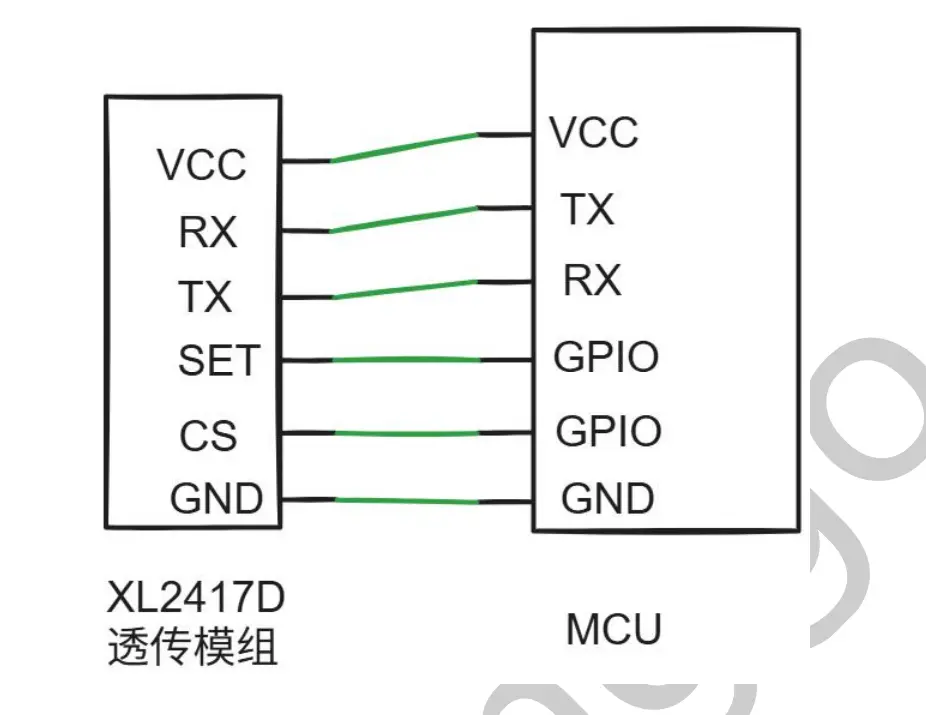

1.连接方式:

应用场景:

● HID 应用

● 电机控制

● 照明控制

● 无线传感器网络

● 防丢器应用
