一.局域网参考模型
1.定义
局域网标准，称为IEEE 802标准。按IEEE 802标准，局域网体系结构由物理层、媒介访问控制子层（Media Access Control，MAC）和逻辑链路控制子层（Logical Link Control，LLC）组成。
┌─────────────────────────────────────┐
│ 应用层 / 高层 │ ← 不属于IEEE 802范畴
├─────────────────────────────────────┤
│ 逻辑链路控制子层 (LLC) │ ← 802.2 标准
│ (Logical Link Control) │
├─────────────────────────────────────┤
│ 介质访问控制子层 (MAC) │ ← 802.3/4/5/11/15等
│ (Media Access Control) │
├─────────────────────────────────────┤
│ 物理层 (PHY) │ ← 802.3/4/5/11/15等
│ ┌──────────────┬──────────────┐ │
│ │ 传输技术层 │ 传输媒体层 │ │
│ └──────────────┴──────────────┘ │
└─────────────────────────────────────┘
2.功能
IEEE 802 参考模型的最低层对应于 OSI 模型中的物理层，包括如下功能。
（1）信号的编码/解码。
（2）前导码的生成/去除（前导码仅用于接收同步）。
（3）比特的发送/接收。
3.MAC和LLC
IEEE802参考模型的MAC和LLC合起来对应OSI模型中的数据链路层。
局域网中采用了两级寻址，用 MAC 地址标识局域网中的一个站LLC 提供了服务访问点（SAP）地址，SAP 指定了运行于一台计算机或网络设备上的。
个或多个应用进程地址。
1.MAC功能：
（1）在发送时将要发送的数据组装成帧，帧中包含地址和差错检测等字段。
（2）在接收时，将接收到的帧解包，进行地址识别和差错检测。
（3）管理和控制对于局域网传输媒介的访问。
2.LLC功能：
（1）为高层协议提供相应的接口，即一个或多个服务访问点（Service Access Point，SAP），通过 SAP 支持面向连接的服务和复用能力。
（2）端到端的差错控制和确认，保证无差错传输。
（3）端到端的流量控制。
二.局域网拓扑结构
扑是一种研究与大小、距离无关的几何图形特性的方法。网络拓扑结构是指用传输媒介连接的各种设备所形成的物理布局。按照不同的物理布局，局域网拓扑结构通常分为三种，分别是总线拓扑结构、星形拓扑结构和环形拓扑结构。

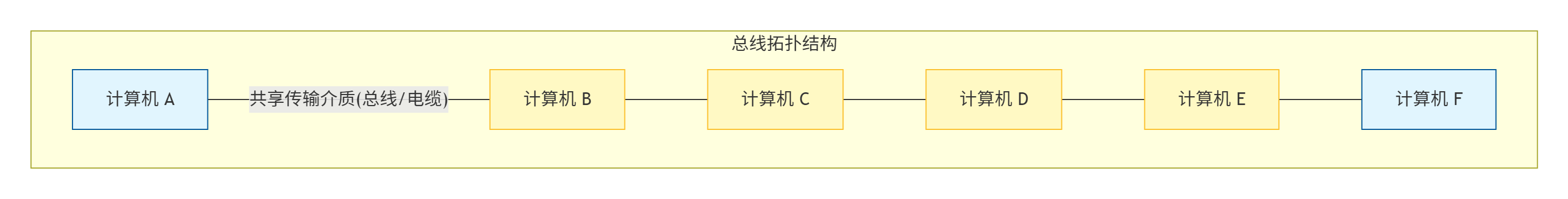

1.总线拓扑结构：
总线拓扑结构是使用同一媒介或电缆连接所有端用户的一种方式，也就是说，连接端用户的物理媒介由所有端用户共享。为了保证它们平等的使用媒介不发生冲突机制，带有碰撞检查的载波侦听多路访问（CSMA/CD）应运而生。
这种结构具有费用低、端用户入网简单灵活、某个端用户或站点失效不影响其他端用户或站点通信的优点，缺点是：
（1）同一时刻仅能有一个端用户发送数据，在此期间，其他端用户必须保持静默等待，否则将会发生冲突。
（2）随着 LAN 中端用户数量的增加，网络传输效率将会快速降低。因此，媒介访问的获取机制较复杂。
（3）该网络使用粗同轴电缆和细同轴电缆，以及相应的连接器进行组网，组网的便利程度相较于双绞线和水晶头困难，且其连接的稳定性受到设备的移动影响。

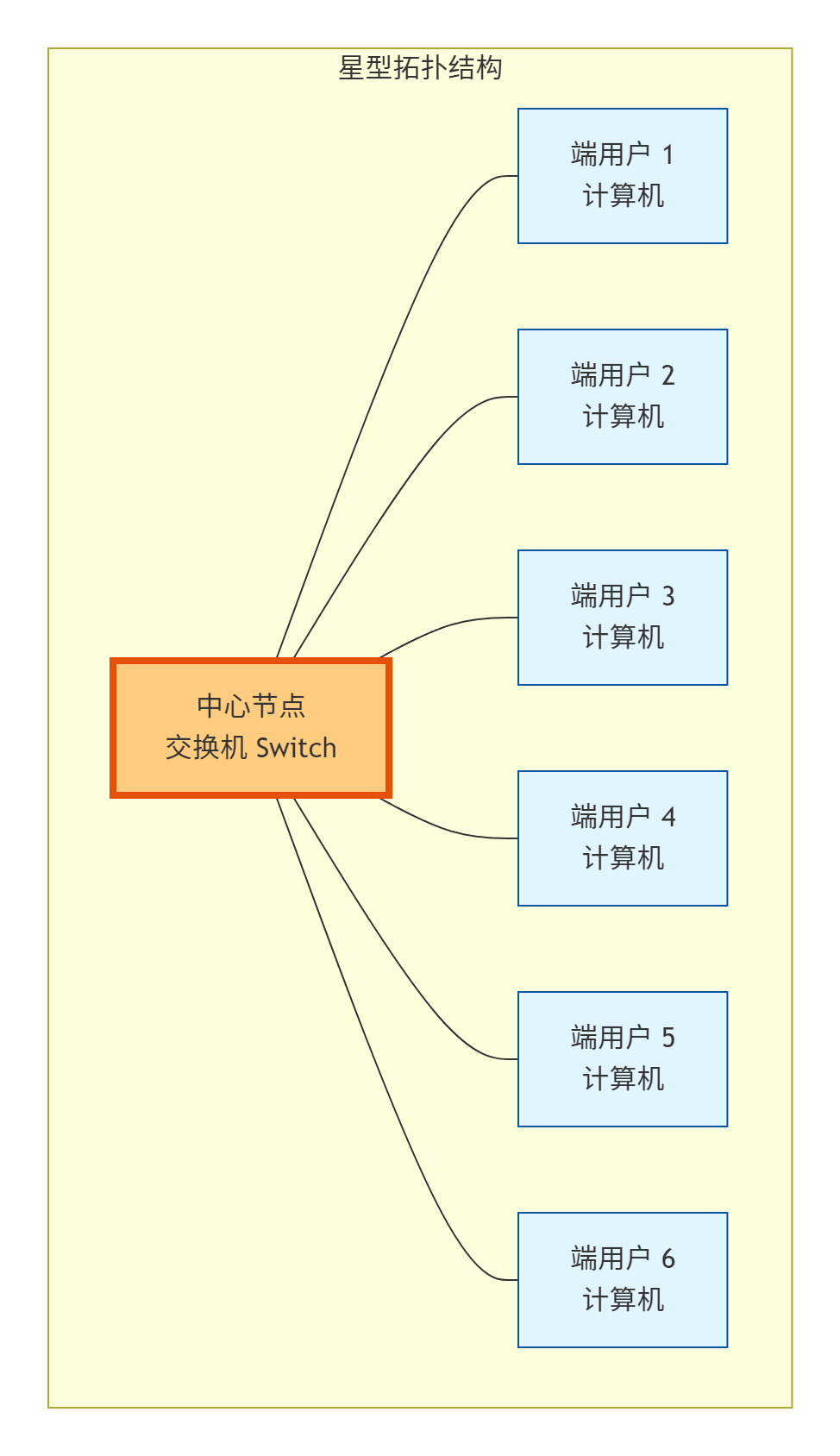

2.星型拓扑结构：
星形拓扑结构存在中心节点，每个节点通过点 对点的方式与中心节点相连，任何两个节点之间的通信都要通过中心节点来转接。
种结构便于集中控制，因为端用户之间的通信必须经过中心站。
种结构便于集中控制，因为端用户之间的通信必须经过中心站。这种结构非常不利的一点是中心系统必须具有极高的可靠性，因为中心系统一旦损坏，整个系统便会瘫 痪。为此，中心系统通常采用双机热备份，以提高系统的可靠性。

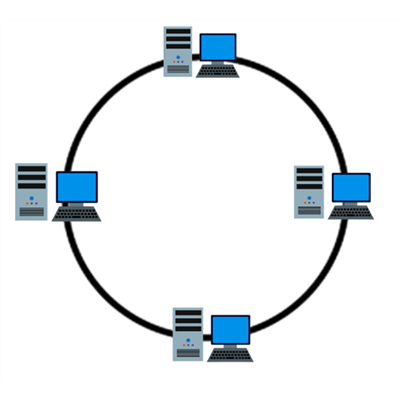

3.环形拓扑结构：
环形拓扑结构在 LAN 中使用较多。这种结构中的传输媒介从一个端用户到另一个端用户，直到将所有端用户连成环。这种结构显然消除了端用户通信时对中心系统的依赖性。
三.局域网媒介访问方法
所有局域网均由共享该网络传输能力的多个设备组成。
目前，计算机局域网常用的访问控制方式有 3 种，分别是载波侦听多路访问 / 冲突检测（CSMA/CD）、令牌环访问控制法（Token Ring）和令牌总线访问控制法（Token Bus）。
1. CSMA/CD（载波侦听多路访问 / 冲突检测）
适用：总线型以太网（IEEE 802.3）
-
载波侦听（CS）：发送前先侦听总线，若空闲则发送，忙则等待。
-
多路访问（MA）：所有站点共享同一传输介质。
-
冲突检测（CD）：发送同时检测电压变化，若发生冲突→立即停止发送→发送干扰信号（Jam）→随机退避（Backoff）后重发。
-
要点 ："先听后发，边发边听，冲突停发，随机重发"
-
⚠️ 半双工模式使用；全双工交换式以太网已不再需要。
2. Token Ring（令牌环访问控制法）
适用：环形拓扑（IEEE 802.5）
-
网络中传递一个特殊的令牌（Token）帧。
-
有令牌的站点才允许发送数据，发完后将令牌交给下一站。
-
无数据发送时，令牌继续沿环传递。
-
要点 ："拿到令牌才能发，无令牌不发送，顺序轮转"
-
✅ 无冲突；❌ 令牌丢失/环路故障会影响全网。
3. Token Bus（令牌总线访问控制法）
适用：总线/树形拓扑（IEEE 802.4，工业控制网）
-
物理上是总线拓扑（所有站点共享介质），
-
逻辑上是令牌环（站点按逻辑顺序形成虚拟环，令牌按逻辑顺序传递）。
-
只有持有令牌的站点可发送数据，发完传给逻辑后继站点。
-
要点 ："总线物理连接 + 令牌逻辑环控制，无冲突、确定性时延"
-
常用于实时性要求高的现场总线/工业局域网。
四.对比：
方法 拓扑 冲突 核心特点 CSMA/CD 总线 有（检测并处理） 先听后发，随机竞争 Token Ring 环形 无 令牌轮转，顺序发送 Token Bus 总线（逻辑环） 无 令牌+总线，确定性强
