【Mac】vscode 配置 GD32E230CXXX 开发环境

总览

1.安装并配置HomeBrew；ARM GCC；make；OpenOCD

2.安装 Vscode 插件：C/C++ (由 Microsoft 提供)、Cortex-Debug (由 marusroomId 提供) 用于烧录和单步调试、

CMake Tools (由 Microsoft 提供) 方便以后管理项目。

3.配置兆易创新官方的 Firmware_Library 开发工具

一、安装并配置HomeBrew；ARM GCC；make；OpenOCD

1.看我的另外一篇博客

https://blog.csdn.net/qq_43768851/article/details/161630134?spm=1001.2014.3001.5502

二、安装vscode插件

1.C/C++ (由 Microsoft 提供)

略。

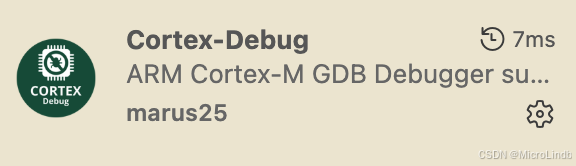

2.Cortex-Debug (由 marus25 提供)

3.CMake Tools (由 Microsoft 提供)

略。

三、配置兆易创新官方的 Firmware_Library 开发工具

1.直接下载 url

https://www.gd32mcu.com/download/agree/box_id/12/document_id/216/path_type/1

进去之后点 ACCEPT 即可开始下载。

2.下载好，并解压

四、配置工程

1.创建目录

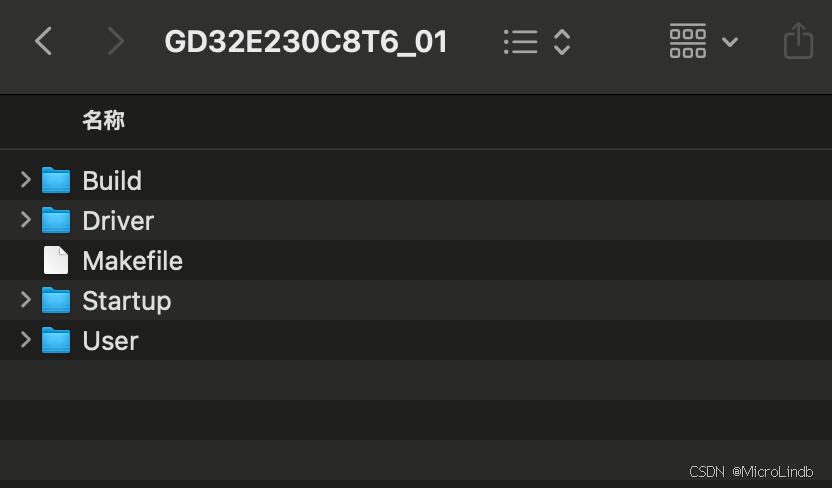

在vscode中创建这样结构的一个目录（我们的项目目录）

这些子目录的名字必须正确，它们里面没有内容，包括 Makefile 文件。

2.获取文件 gd32e230x8_flash.ld

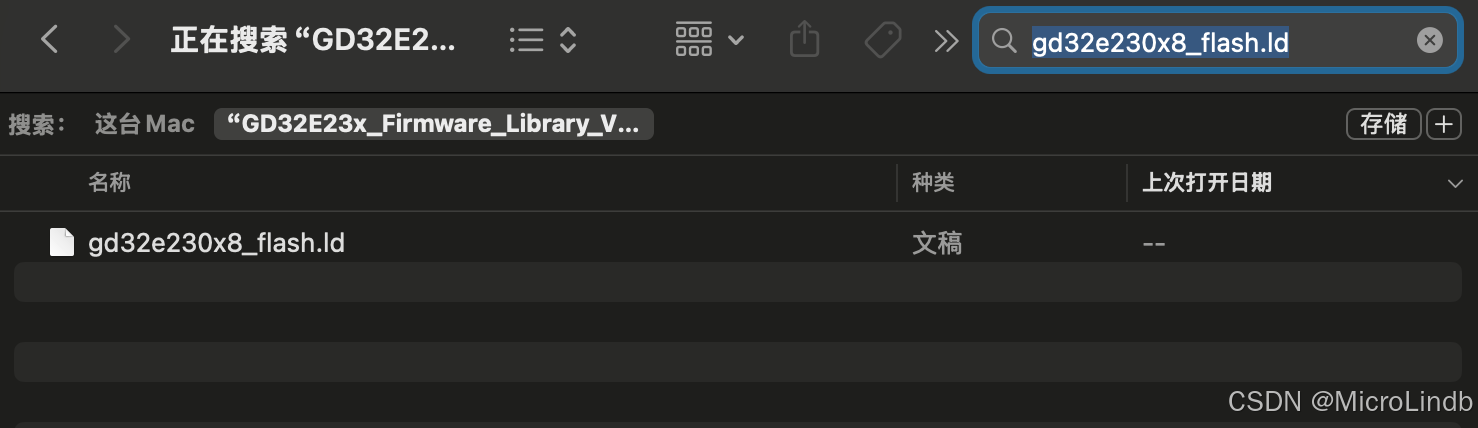

在官方库中搜索文件：gd32e230x8_flash.ld

将这个文件拷贝到 Startup 目录下一份。

3.获取文件 startup_gd32e23x.S（注意，大写S）

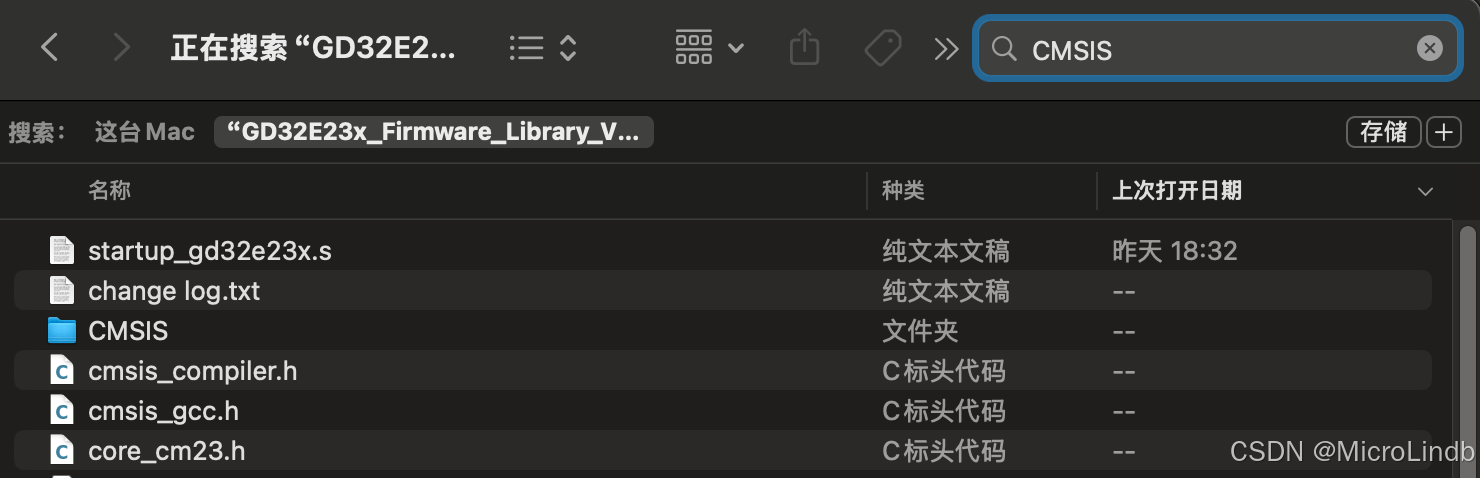

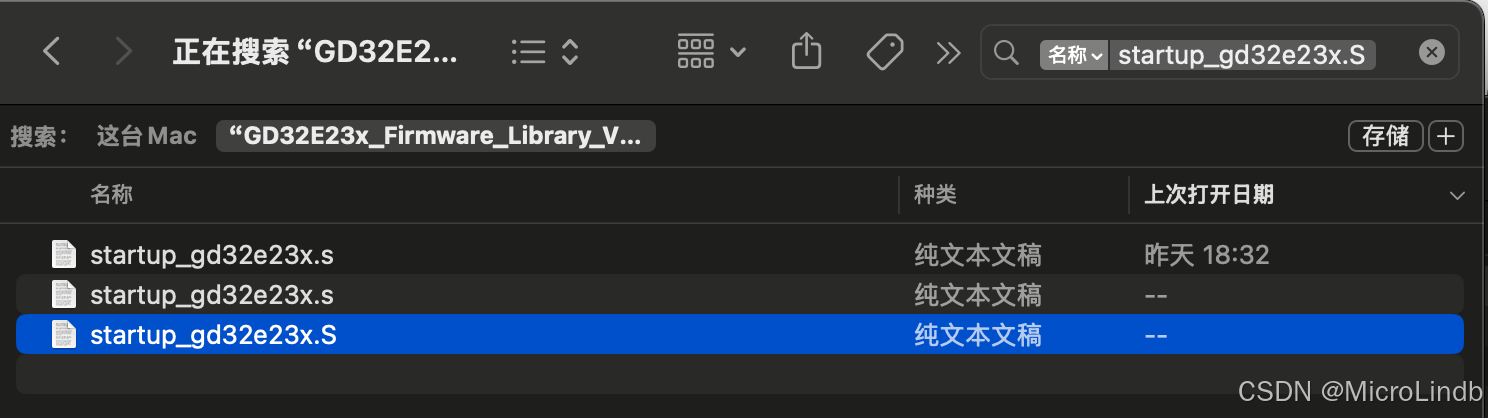

在官方库中搜索文件：startup_gd32e23x.S

将这个文件拷贝到 Startup 目录下一份。

4.获取目录 GD32E23x_standard_peripheral、CMSIS

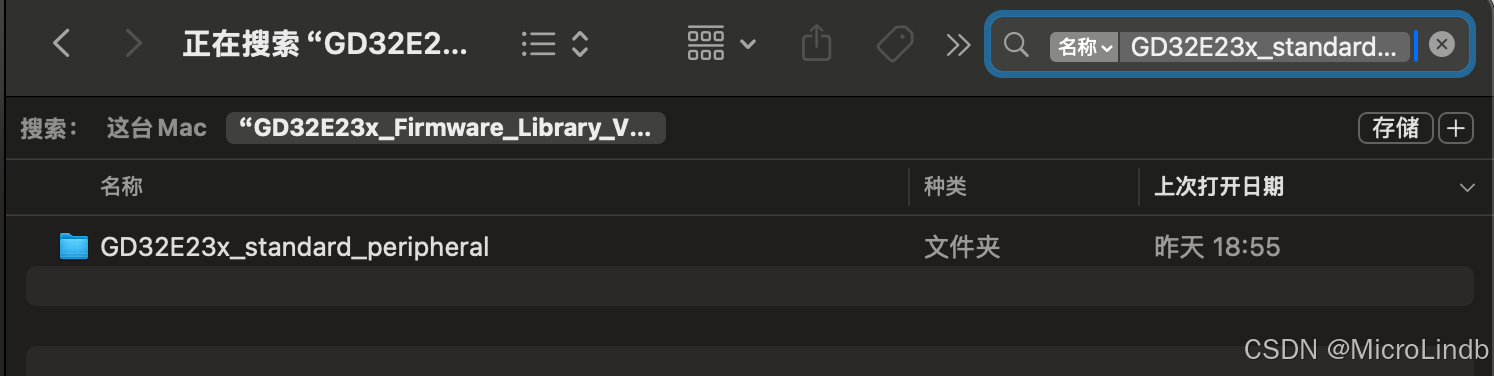

在官方库中搜索：GD32E23x_standard_peripheral 还有 CMSIS

将这两个目录，整个拷贝到 Driver/ 目录下一份。

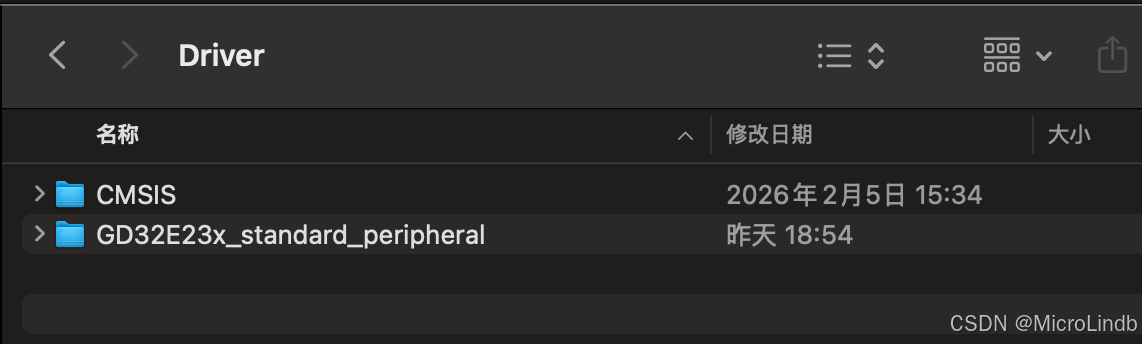

都拷贝入 Driver 目录下：

五、创建文件

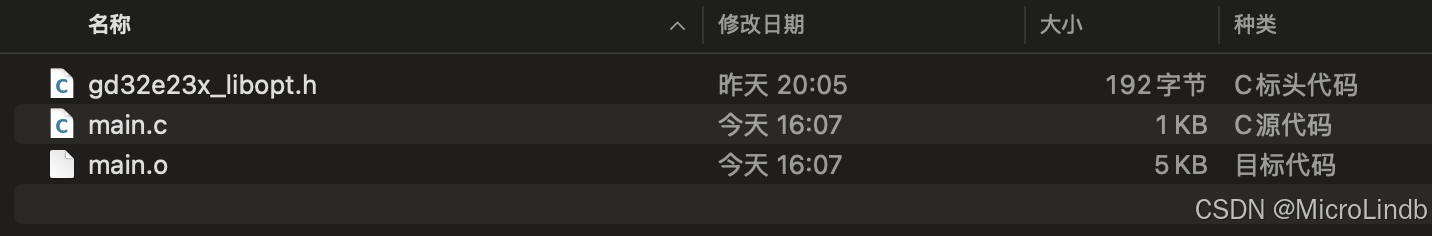

1.在 User 目录下创建 gd32e23x_libopt.h

内容：

cpp 复制代码

#ifndef __GD32E23X_LIBOPT_H
#define __GD32E23X_LIBOPT_H

/*
 * 这里是 GD32E23x 库的配置选项
 * 如果不需要特殊配置，保持为空即可
 */

#endif /* __GD32E23X_LIBOPT_H */

2.在 User 目录下创建 main.c

内容：

cpp 复制代码

#include "gd32e23x.h"
#include "gd32e23x_rcu.h"
#include "gd32e23x_gpio.h"

// 定义一个简单的延迟宏：数值越大，延迟越久
// 根据之前的验证，200,000 次循环大约是 0.5 秒
#define DELAY_500MS  200000
#define DELAY_1S     400000

void SystemInit(void) {
    // 保持默认时钟
}

int main(void) {
    // 1. 使能 GPIOC 时钟
    rcu_periph_clock_enable(RCU_GPIOC);

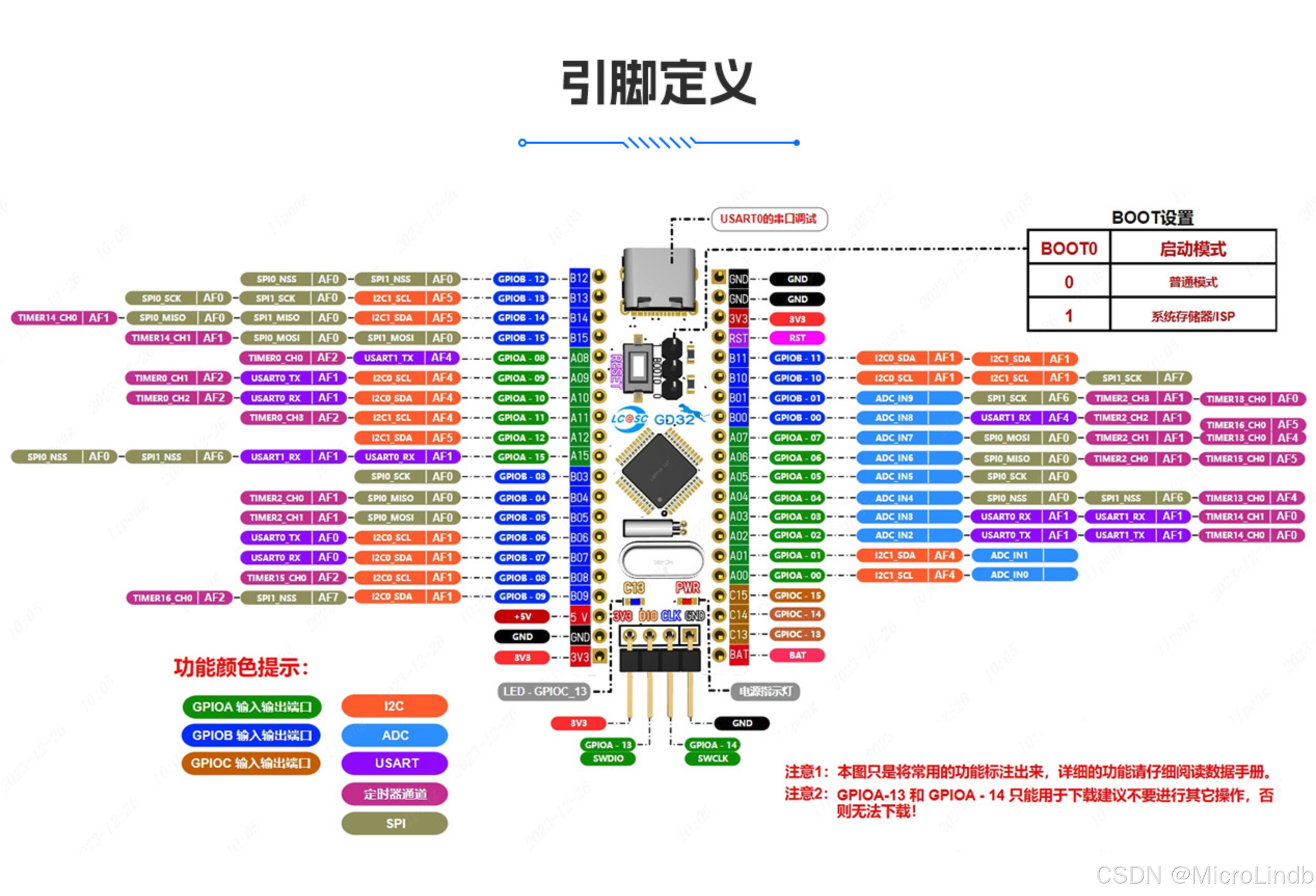

    // 2. 配置 PC13 为输出 (适配 E23x 新版 API)
    gpio_mode_set(GPIOC, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_13);
    gpio_output_options_set(GPIOC, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_13);

    while(1) {
        // --- 第一阶段：快速闪烁 3 次 ---
        for(int i = 0; i < 3; i++) {
            // 点亮
            gpio_bit_write(GPIOC, GPIO_PIN_13, RESET);
            for(volatile int j = 0; j < DELAY_500MS; j++);

            // 熄灭
            gpio_bit_write(GPIOC, GPIO_PIN_13, SET);
            for(volatile int j = 0; j < DELAY_500MS; j++);
        }

        // --- 第二阶段：停顿 1 秒 ---
        // 确保灯是熄灭状态
        gpio_bit_write(GPIOC, GPIO_PIN_13, SET);
        for(volatile int j = 0; j < DELAY_1S; j++);
    }
}

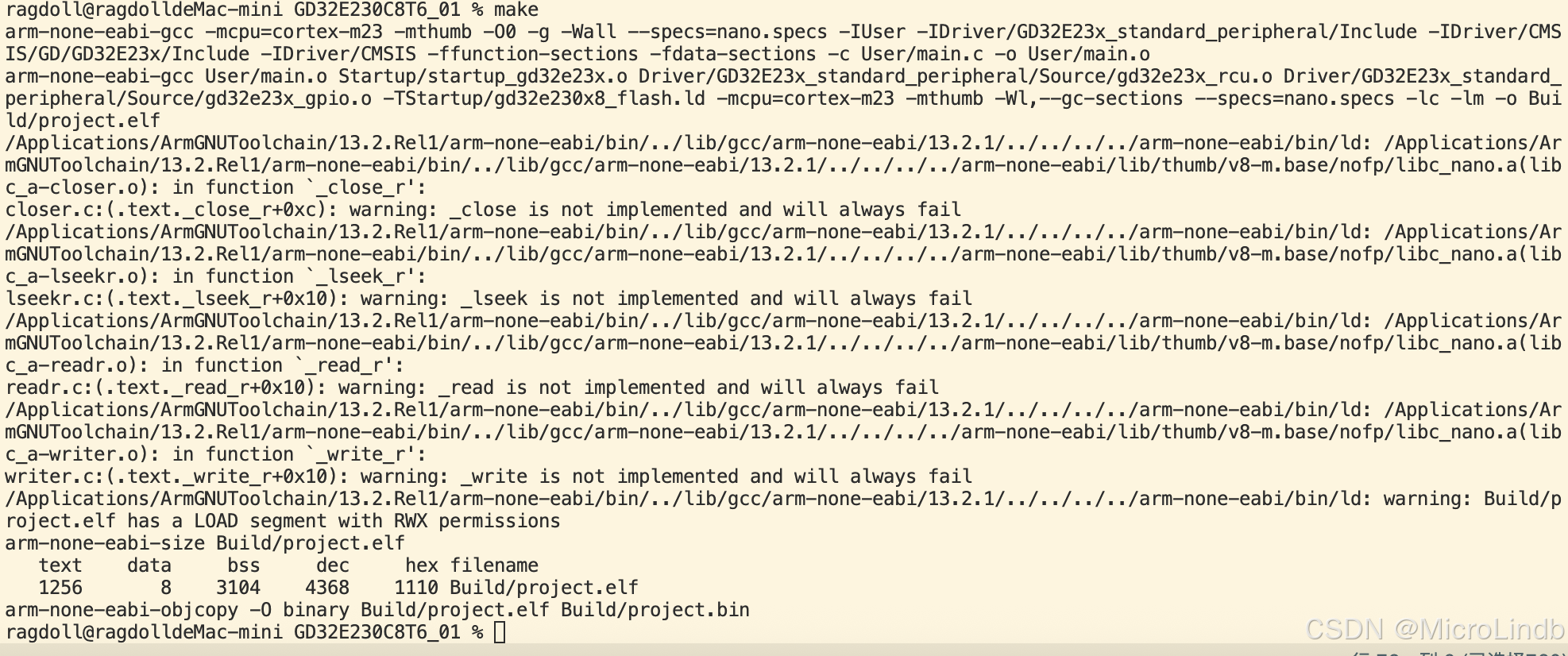

3.写入 Makefile

写入内容：

bash 复制代码

# --- 项目配置 ---
TARGET = Build/project
CPU = cortex-m23
CC = arm-none-eabi-gcc
OBJCOPY = arm-none-eabi-objcopy
SIZE = arm-none-eabi-size

# --- 路径配置 ---
USER_DIR = User
DRIVER_DIR = Driver/GD32E23x_standard_peripheral
CMSIS_DIR = Driver/CMSIS
STARTUP_DIR = Startup

# --- 包含路径 (Include) ---
C_INCLUDES = \
    -I$(USER_DIR) \
    -I$(DRIVER_DIR)/Include \
    -I$(CMSIS_DIR)/GD/GD32E23x/Include \
    -I$(CMSIS_DIR)

# --- 编译选项 ---
CFLAGS = -mcpu=$(CPU) -mthumb -O0 -g -Wall \
    --specs=nano.specs \
    $(C_INCLUDES) \
    -ffunction-sections -fdata-sections

# --- 链接选项 ---
LDSCRIPT = $(STARTUP_DIR)/gd32e230x8_flash.ld
LDFLAGS = -T$(LDSCRIPT) -mcpu=$(CPU) -mthumb \
    -Wl,--gc-sections --specs=nano.specs -lc -lm

# --- 源代码文件 ---
# 1. 用户代码
SRCS = $(wildcard $(USER_DIR)/*.c)

# 2. 启动文件
SRCS += $(STARTUP_DIR)/startup_gd32e23x.S

# 3. 【关键修正】：只编译真正用到的驱动文件，跳过有 Bug 的 ADC 等其他文件
SRCS += $(DRIVER_DIR)/Source/gd32e23x_rcu.c
SRCS += $(DRIVER_DIR)/Source/gd32e23x_gpio.c

# 4. CMSIS 核心系统文件
# SRCS += $(wildcard $(CMSIS_DIR)/GD/GD32E23x/Source/*.c)

# 编译生成的文件名
OBJS = $(SRCS:.c=.o)
OBJS := $(OBJS:.S=.o)

# --- 编译规则 ---

all: $(TARGET).bin $(TARGET).elf

$(TARGET).elf: $(OBJS)
	$(CC) $(OBJS) $(LDFLAGS) -o $@
	$(SIZE) $@

$(TARGET).bin: $(TARGET).elf
	$(OBJCOPY) -O binary $< $@

%.o: %.c
	$(CC) $(CFLAGS) -c $< -o $@

%.o: %.S
	$(CC) $(CFLAGS) -c $< -o $@

clean:
	rm -rf Build/*

.PHONY: all clean
