计网实验 模拟器的配置与使用

实验目的

  1. 掌握 Cisco Packet Tracer 仿真软件的账号注册、安装与基础使用方法,熟悉软件的仿真操作环境。
  2. 掌握 Cisco 交换机的基本配置命令体系,熟练切换设备配置模式,完成主机名、密码、管理 IP、VLAN、VTP、端口等核心基础配置。
  3. 掌握 Cisco 路由器的基础配置方法,完成以太网接口、串行接口的 IP 配置与启用,以及静态路由的配置与部署。
  4. 掌握交换机、路由器配置的查看、保存与清空操作,学会使用 ping 命令测试网络连通性,验证配置效果。
  5. 理解二层交换机的工作原理、VLAN 与 VTP 的核心作用,以及路由器静态路由的三层转发机制。

实验内容简要描述

本次实验基于 Cisco Packet Tracer 8.2.2 仿真软件开展,首先完成软件账号注册与实验环境搭建,随后构建基础的交换网络与路由网络拓扑。实验核心内容包括:交换机主机名、特权密码、线路登录密码等安全配置,VLAN 的创建与管理、VTP 域配置、交换机端口状态与参数配置、交换机管理 IP 与默认网关配置;路由器以太网接口、串行接口的 IP 地址配置与接口启用,静态路由配置实现跨网段互通;最终通过 show 系列命令查看设备配置信息,使用 ping 命令验证网络连通性,完成全流程配置与效果验证。

实验步骤与结果分析

3.1 Packet Tracer 注册与启动

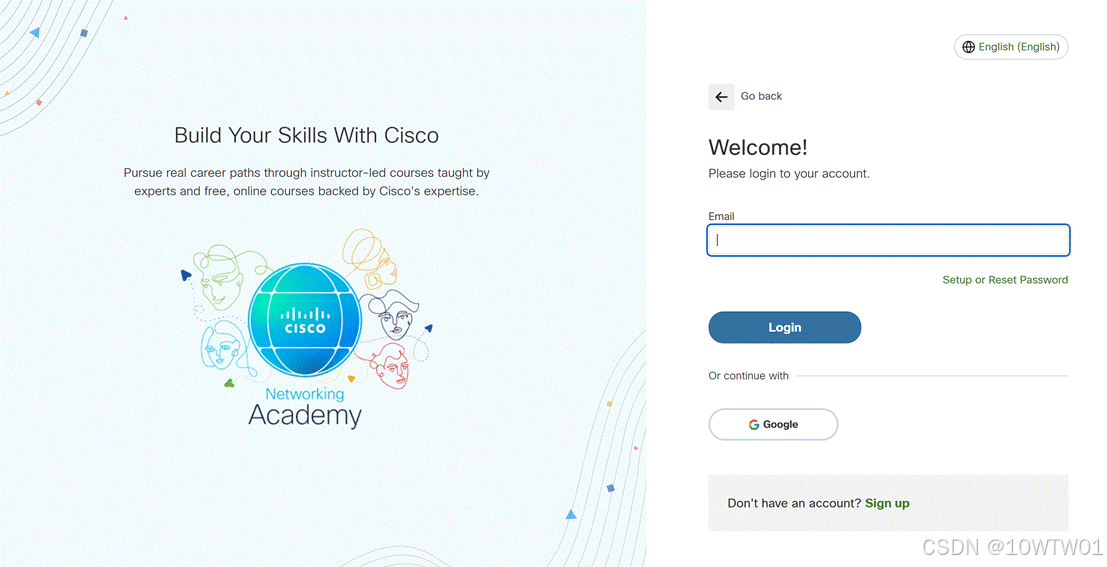

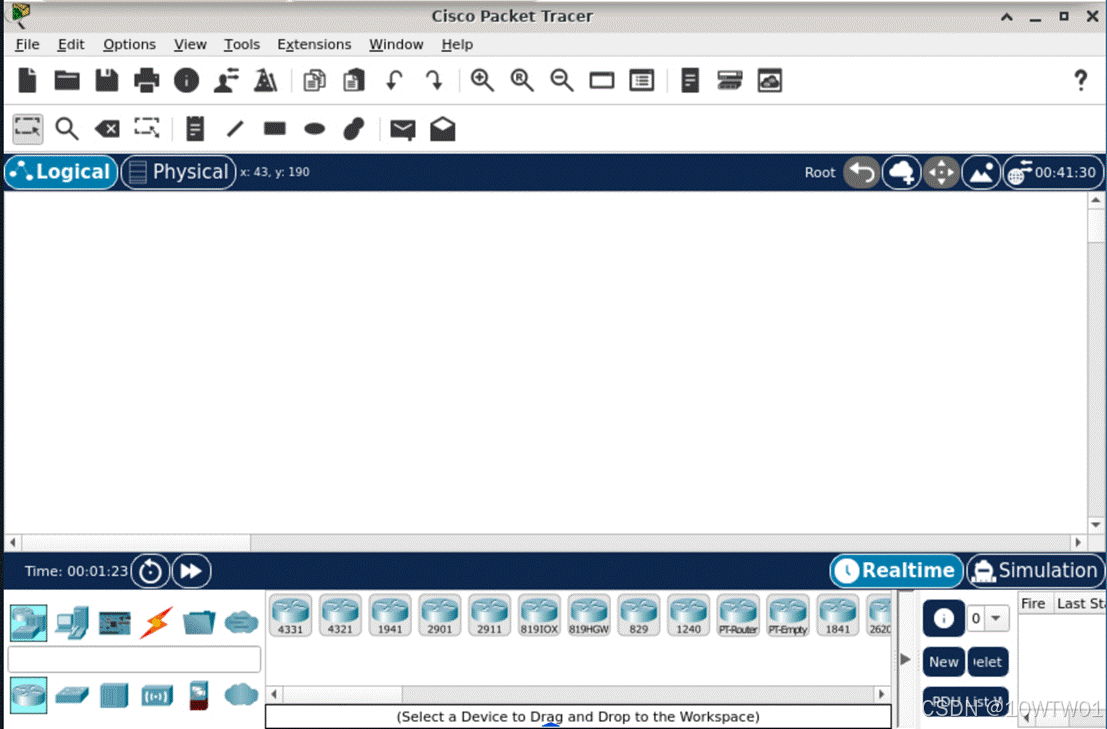

  1. 完成 Cisco Packet Tracer 软件的账号注册(Cisco Networking Academy),使用注册账号登录软件,启动 Packet Tracer 8.2.2 版本,成功进入仿真实验主界面。

3.2 基本配置与命令

  1. 利用一台型号为2950-24的交换机作为组网基础,将两台PC互连,组建一个小型局域网;

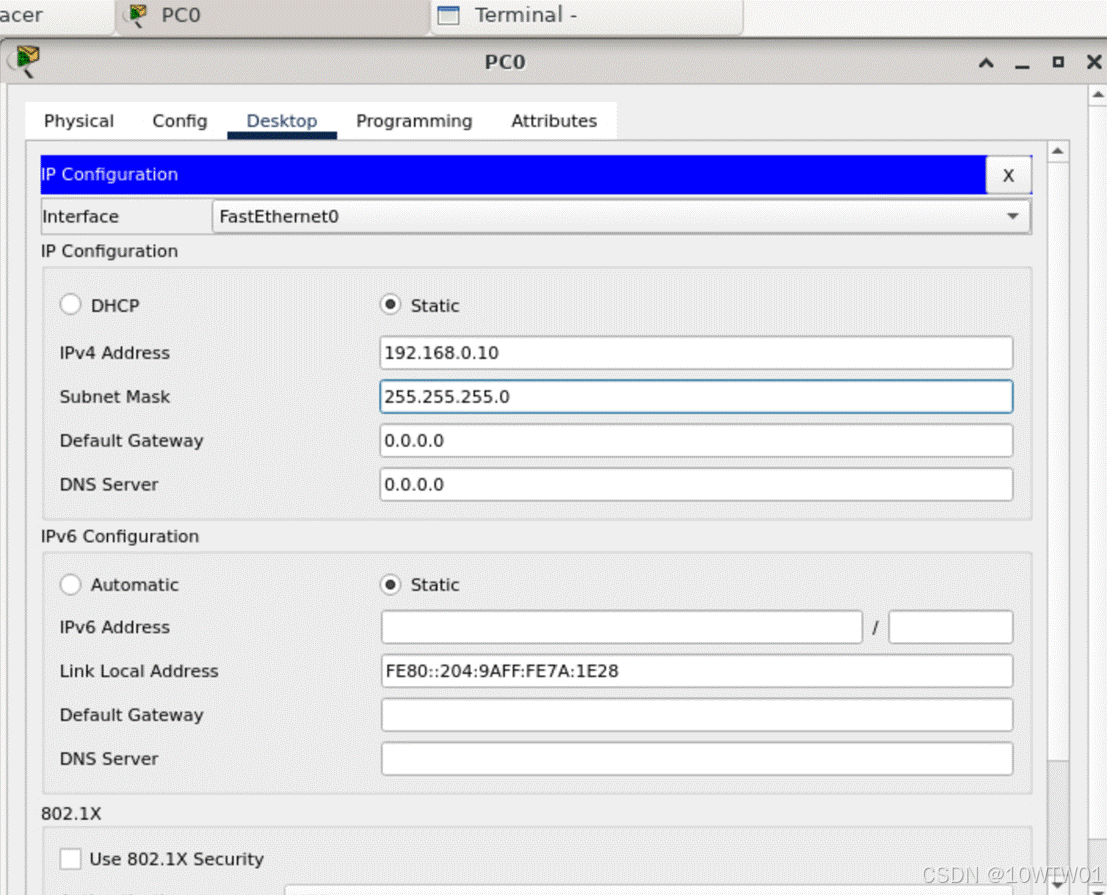

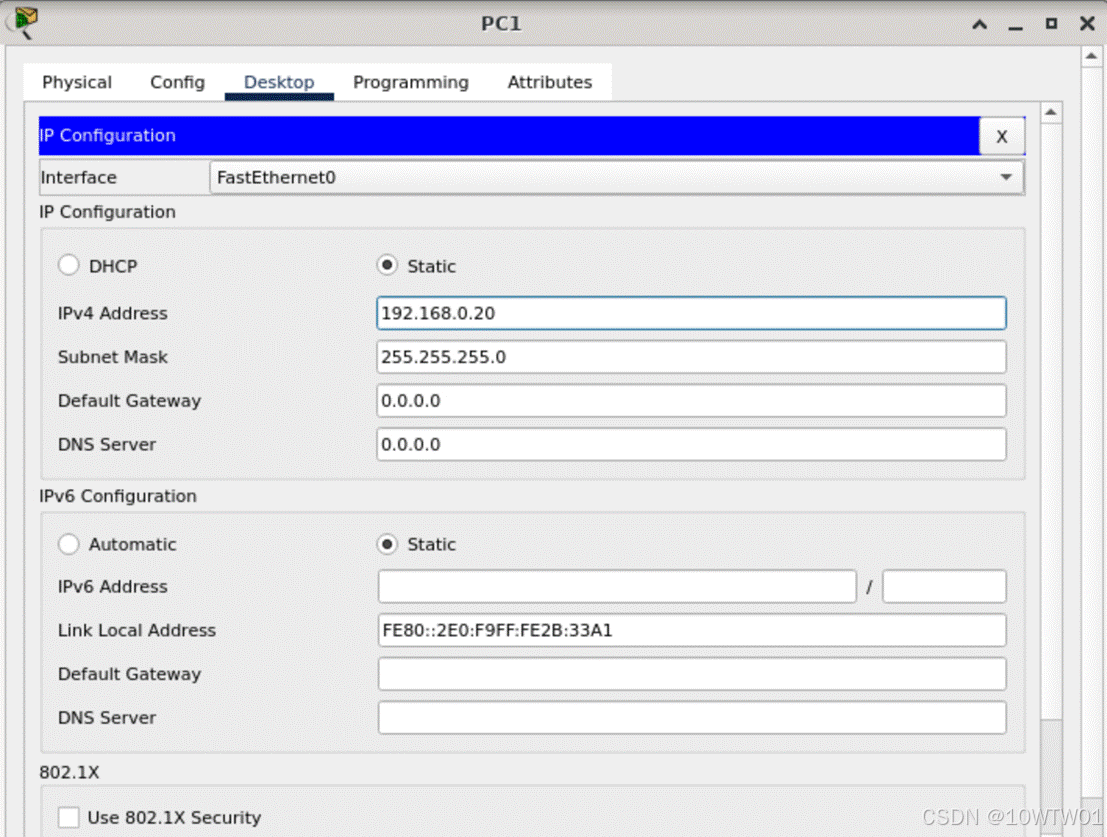

  2. 设置PC的IP地址。双击计算机终端设备PC0图标,随后会显示PC0设置窗口,然后选择"桌面"选项卡,再双击IP地址设置图标,便会出现IP配置窗口,对PC0的IP进行配置:IP地址为192.168.0.10,子网掩码为255.255.255.0。用同样的方法,对PC1进行配置

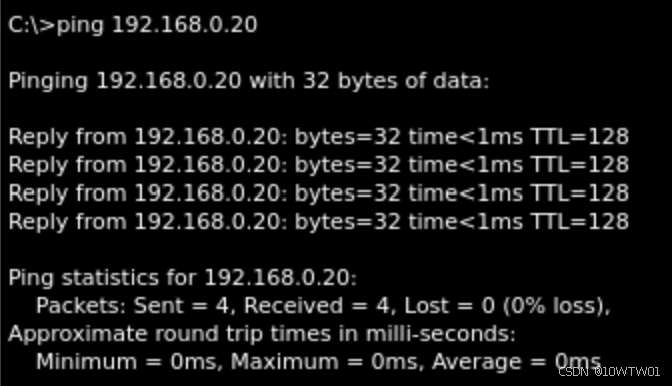

输入ping 192.168.0.20命令进行网络连通性测试。双击计算机终端设备PC0图标显示PC0设置窗口,选择"桌面"选项卡,双击"Command Prompt",出现窗口。

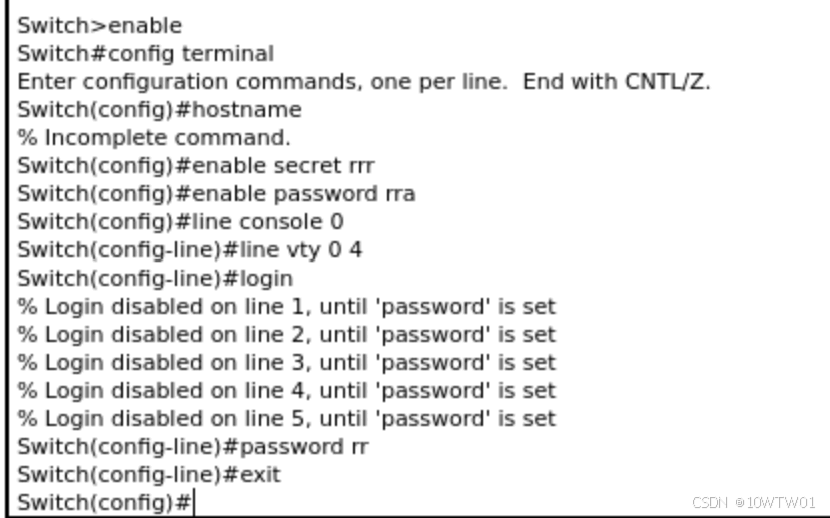

通过输入以下命令来熟悉交换机配置操作,主要是配置视图转换及安全设置等命令:

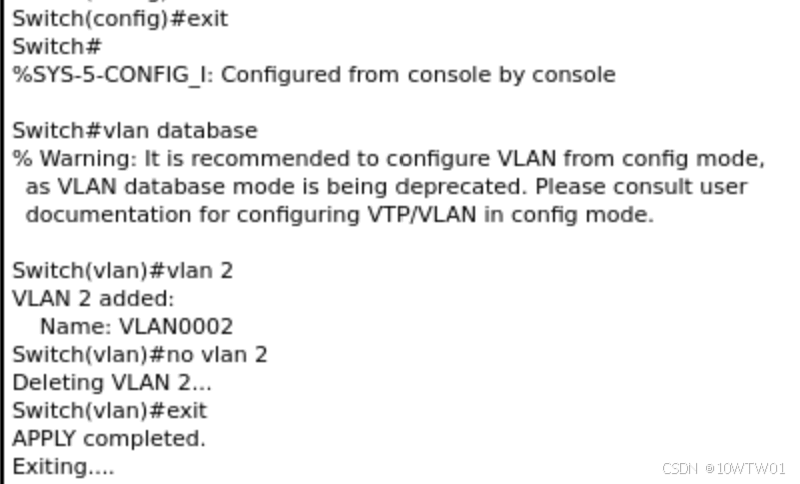

VLAN配置:

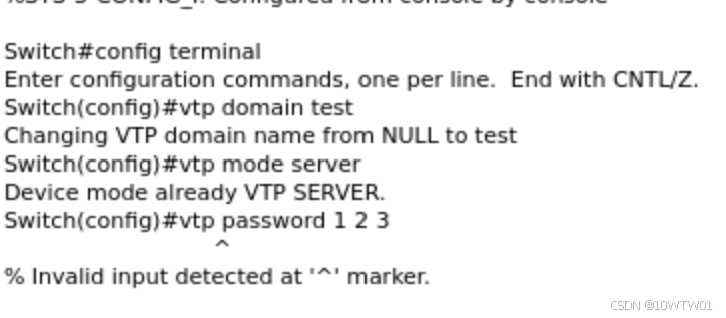

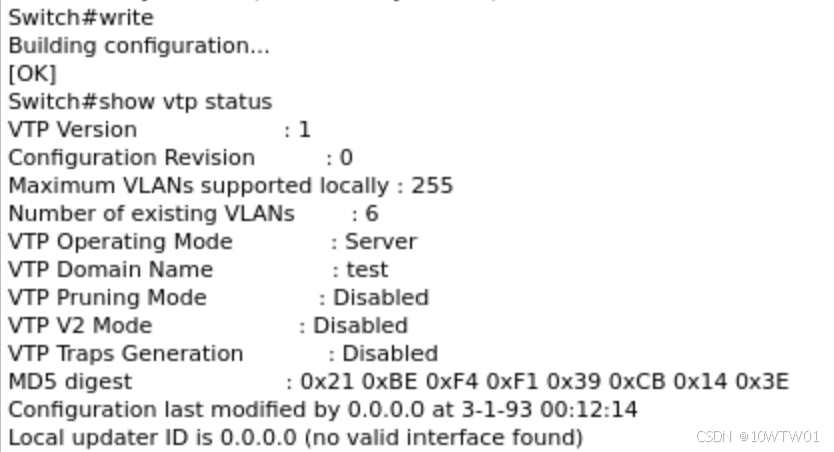

保存配置信息并查看VTP配置信息:

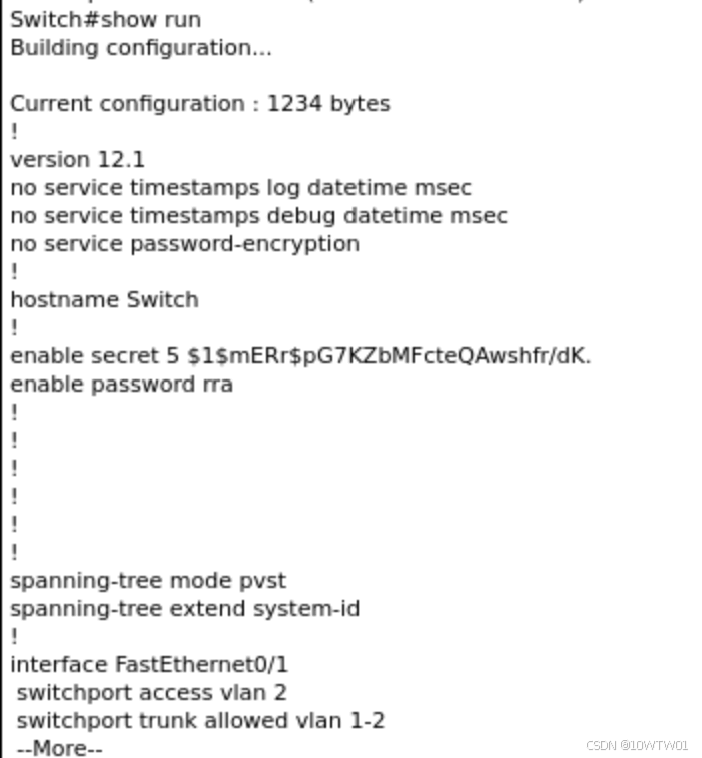

查看当前配置信息

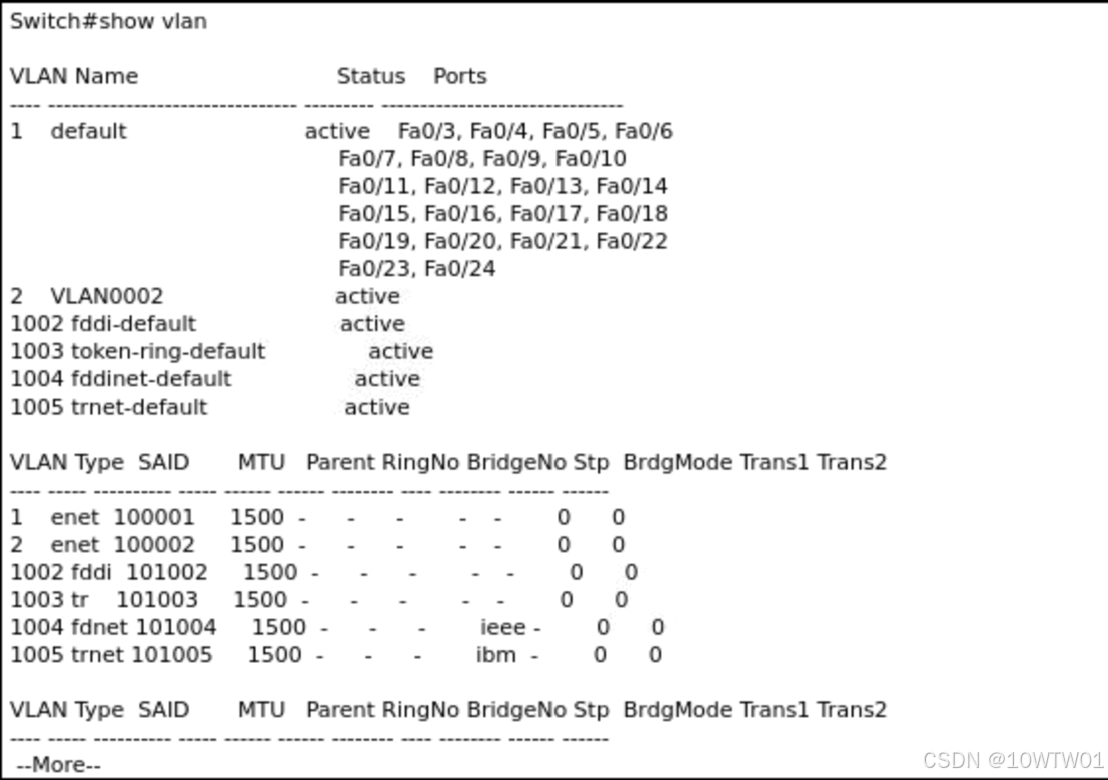

查看VLAN配置信息

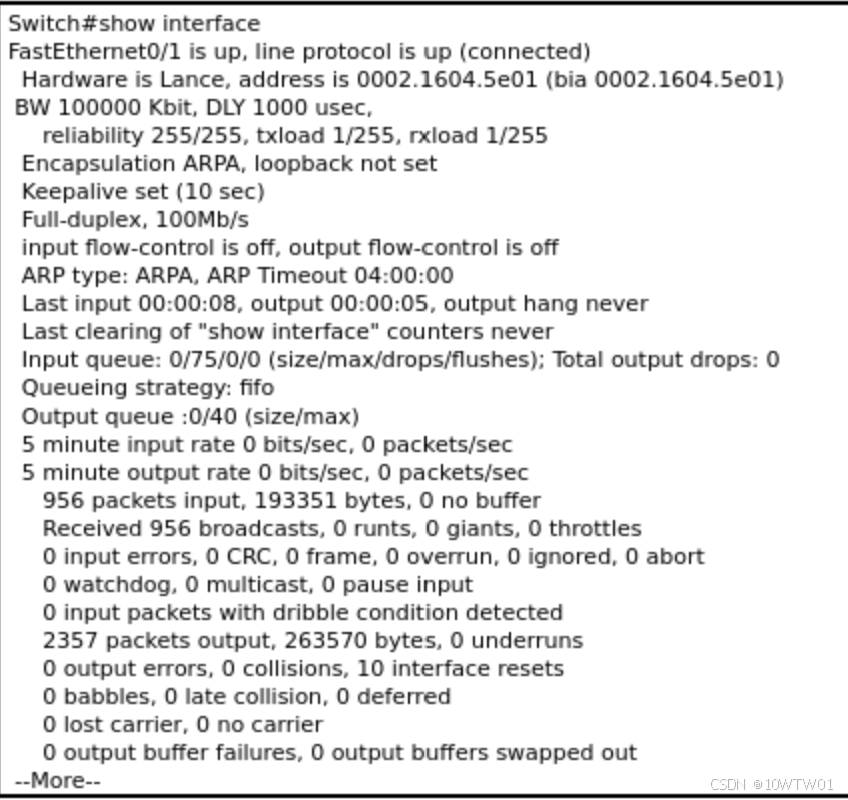

查看端口信息

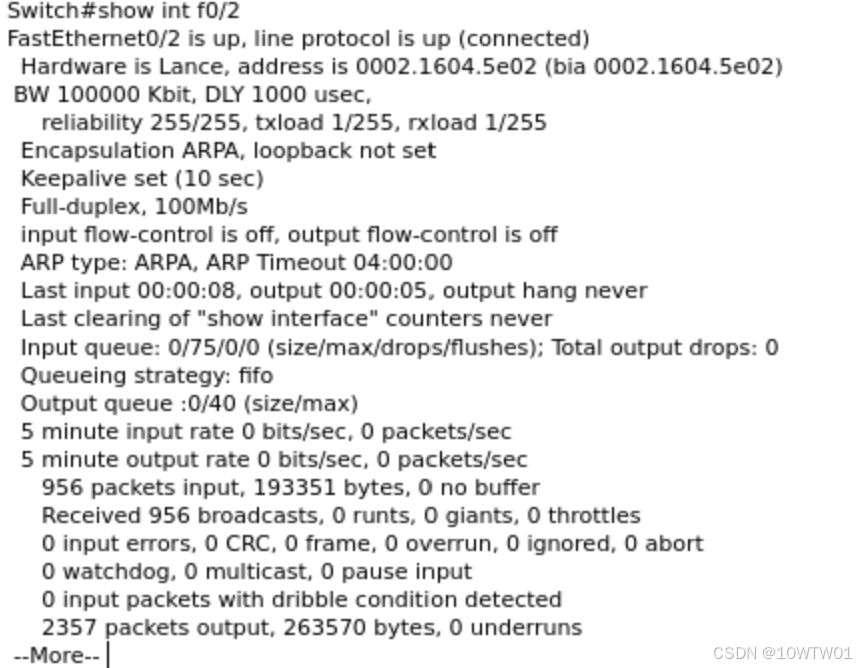

查看指定端口信息

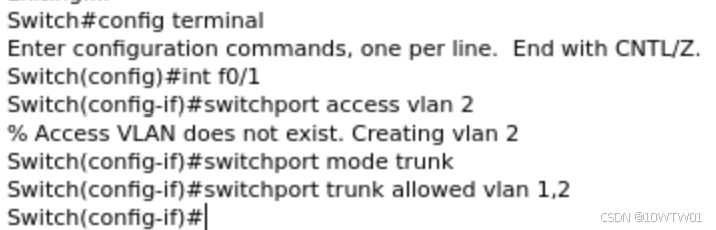

3.3 交换机端口的基本配置

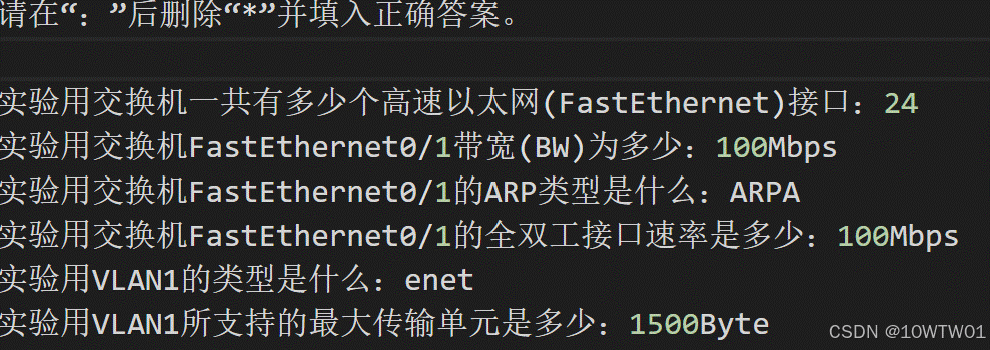

代码文件中的对应答案可以根据实验过程中输出的结果得出:

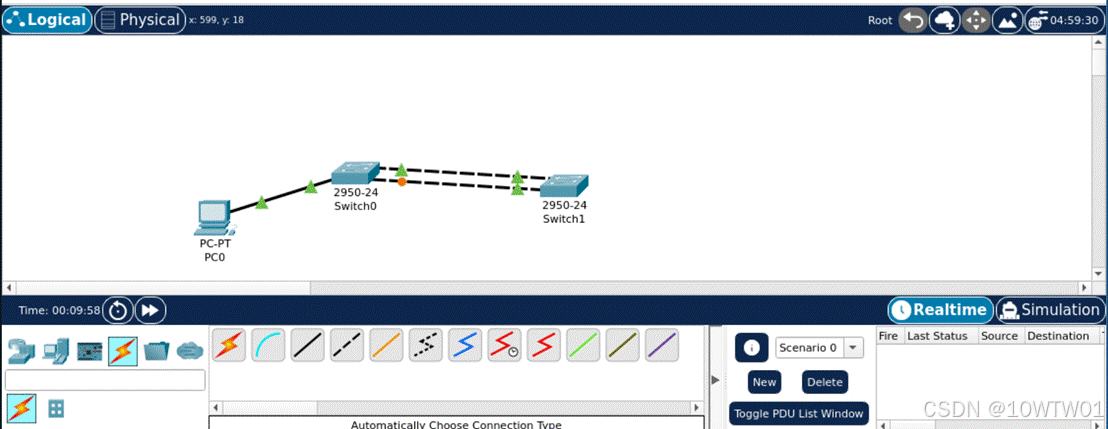

配置如下的网络拓扑结构:

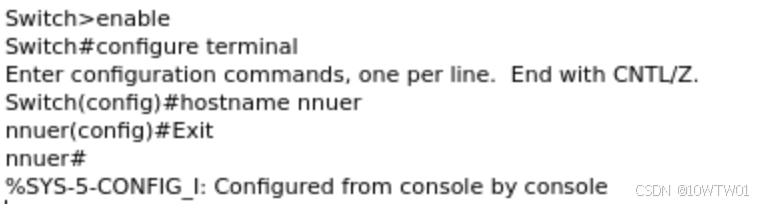

进入特权模式进行配置,将Switch1设备重命名为nnuer

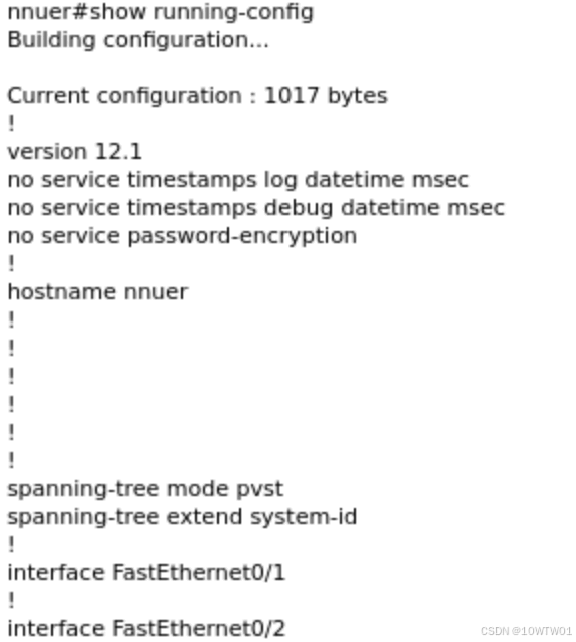

显示当前活动的交换机配置文件:

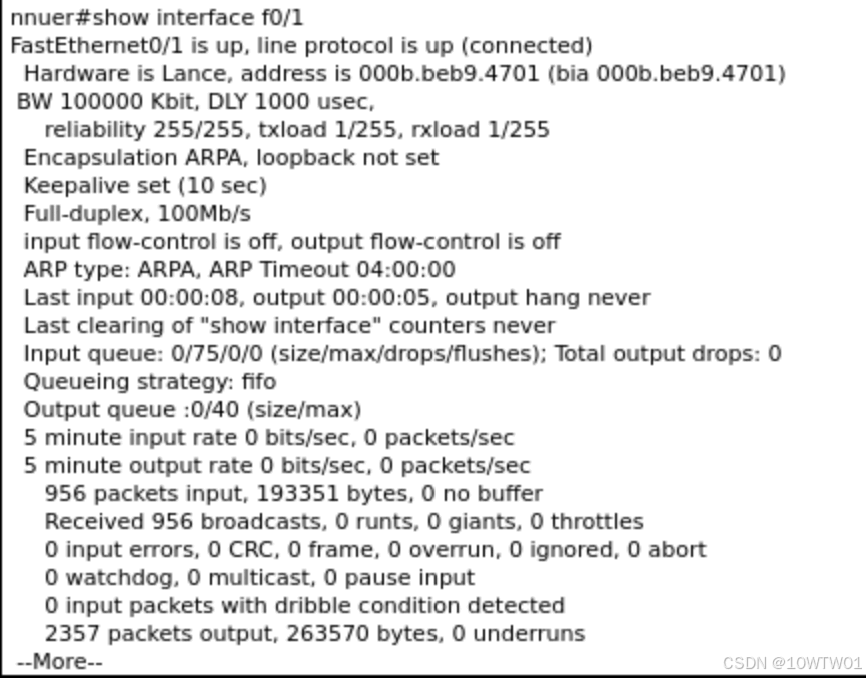

显示接口1的统计和状态信息:

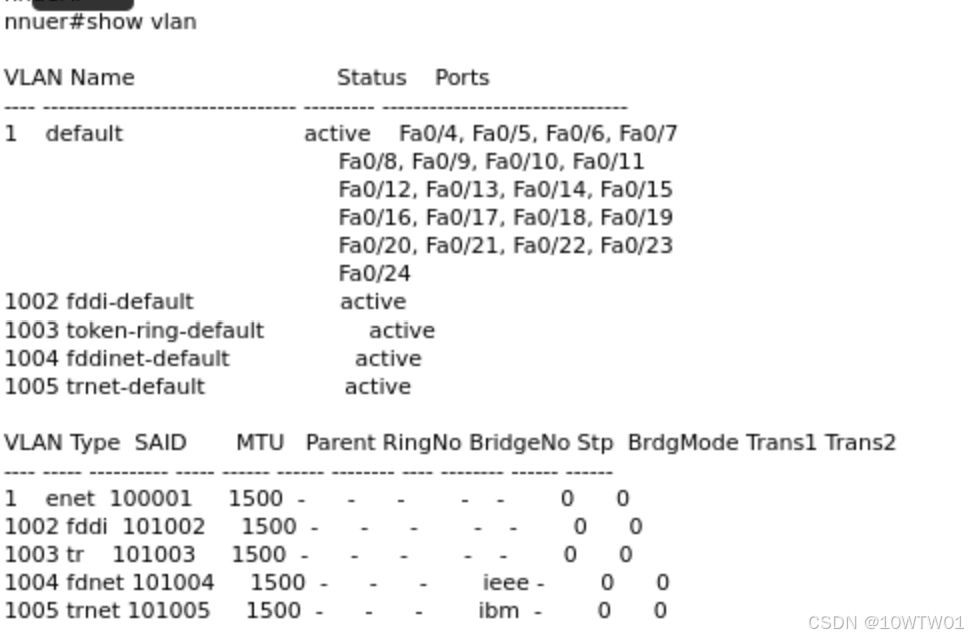

查看VLAN信息.其中,VLAN1是默认的管理VLAN,未对交换机进行配置时所有的接口默认属于VLAN1。

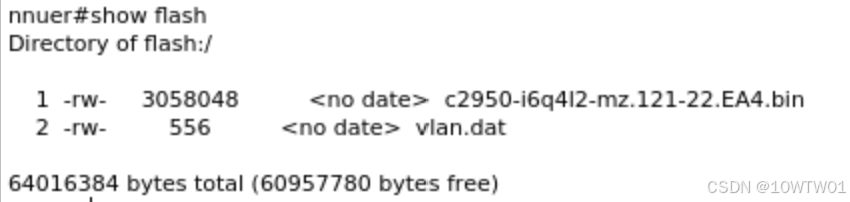

查看Flash缓存内容

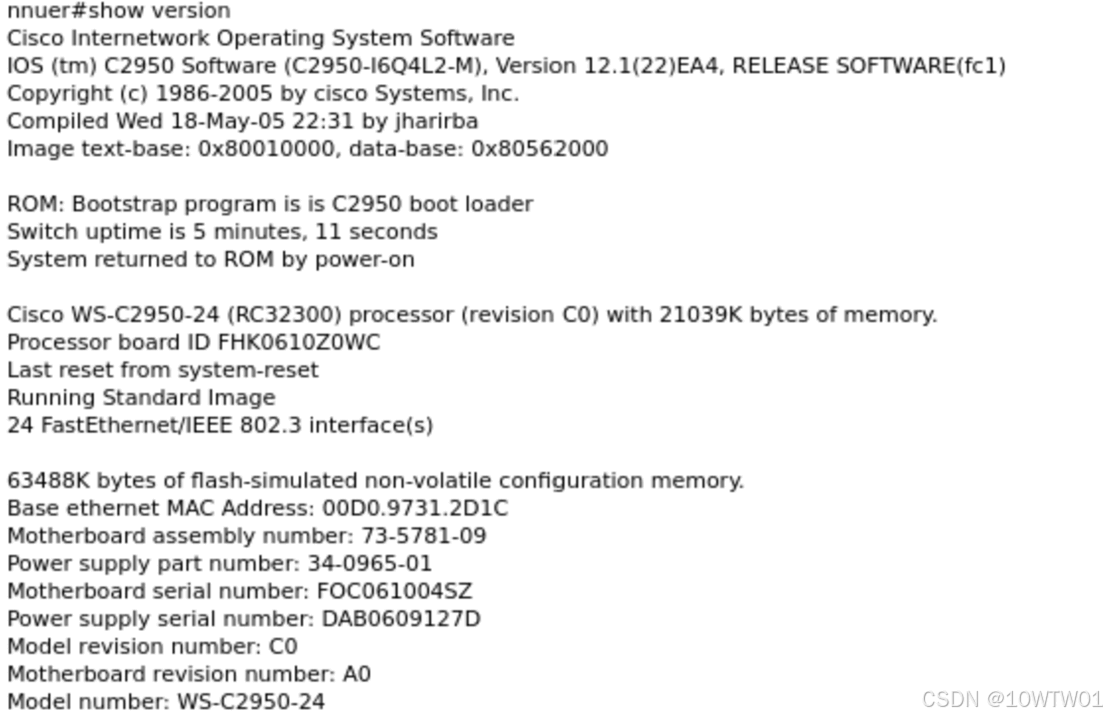

输入以下命令,以查看IOS版本号以及系统硬件的配置情况、引导镜像等(注:IOS为Cisco网络设备的操作系统)

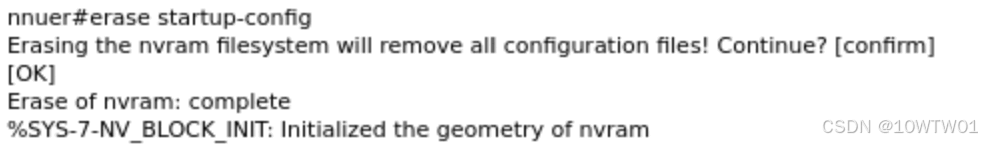

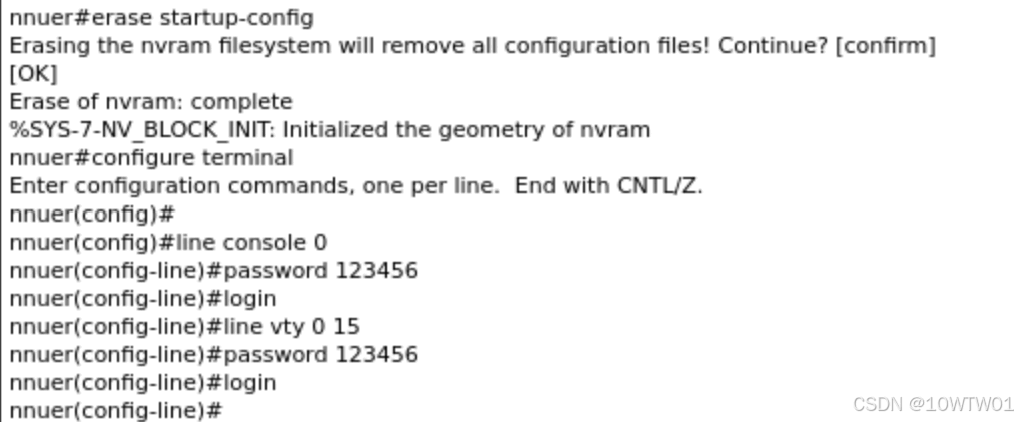

恢复交换机到默认设置。

  1. 配置主机名称和控制端密码。

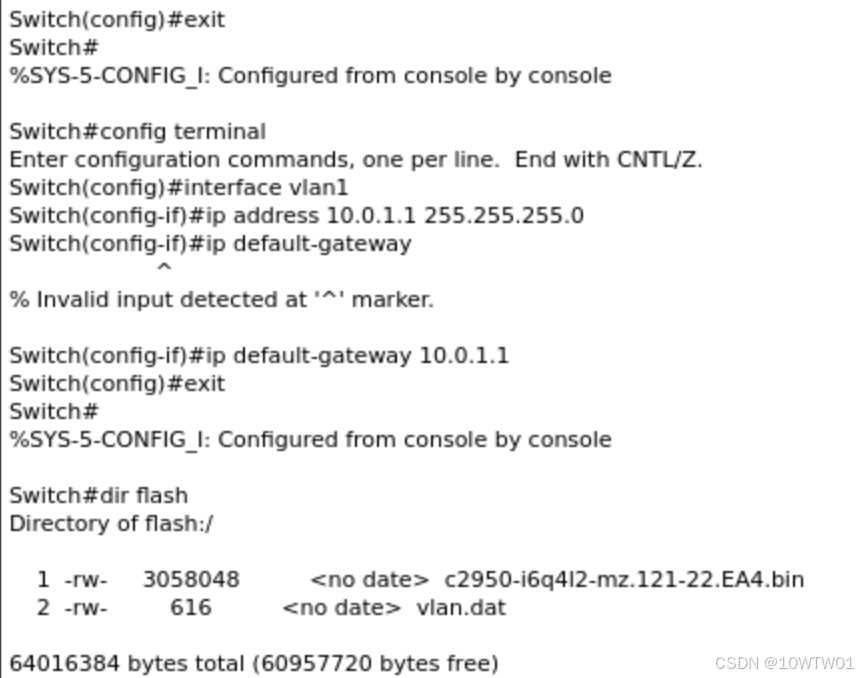

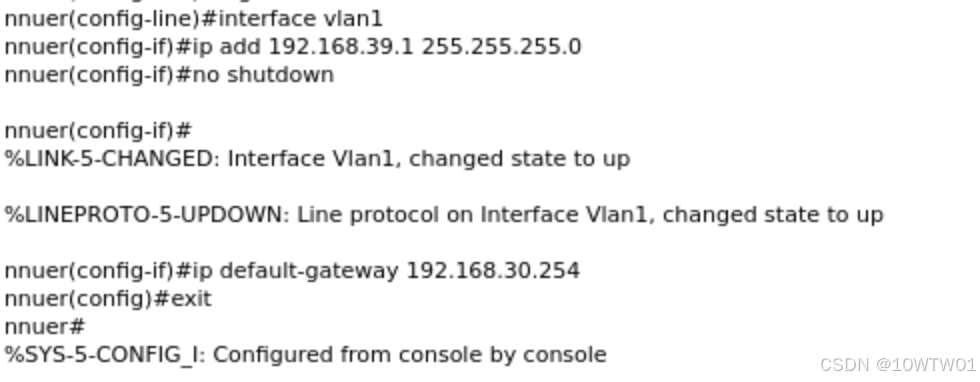

为第二层交换机设置管理VLAN与默认网关。

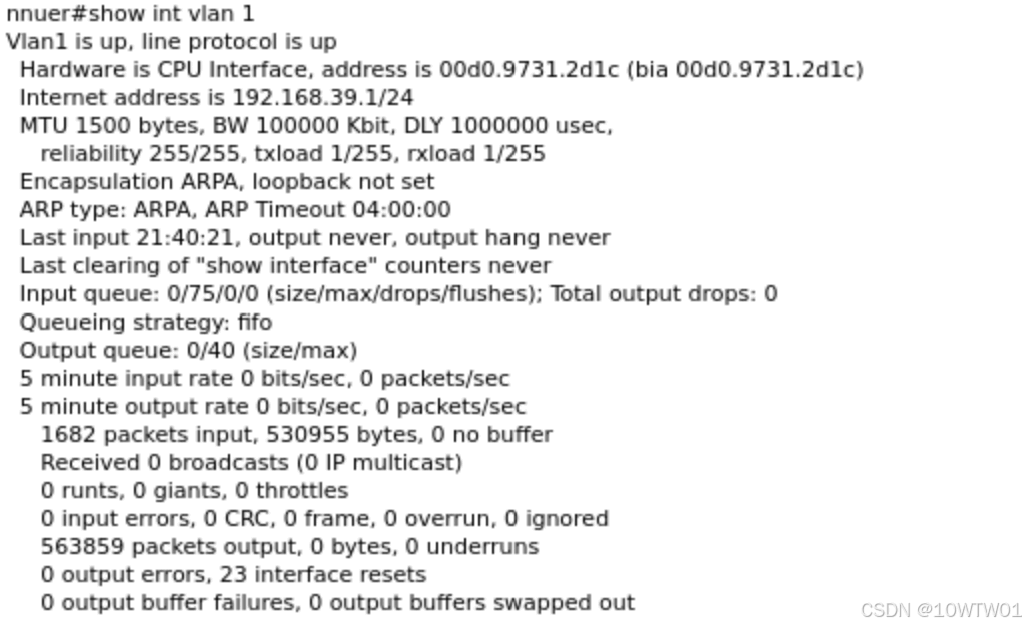

查看配置后的默认VLAN虚接口信息。

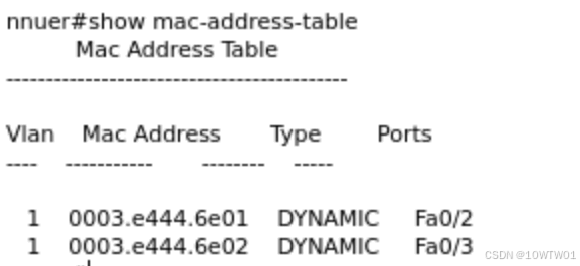

查看MAC地址表。

实验结果分析如下:

执行命令 核心验证结果
show version 设备型号 WS-C2950-24,具备 24 个 FastEthernet 接口,IOS 版本 12.1 (22) EA4
show vlan VLAN1 类型为 enet,MTU 为 1500Byte,默认 active 状态;VLAN2 状态 active,端口绑定正常
show interface FastEthernet0/1 接口 up/line protocol up,带宽 BW 100Mbps,全双工模式,ARP 类型 ARPA,无输入输出错误
show running-config 主机名、密码、接口、VLAN 等所有配置均已写入运行配置,正常生效
show mac-address-table 成功动态学习终端 MAC 地址,对应端口 Fa0/2、Fa0/3,二层 MAC 地址学习功能正常

3.4 netstat 命令 ------ 网络连接与状态统计

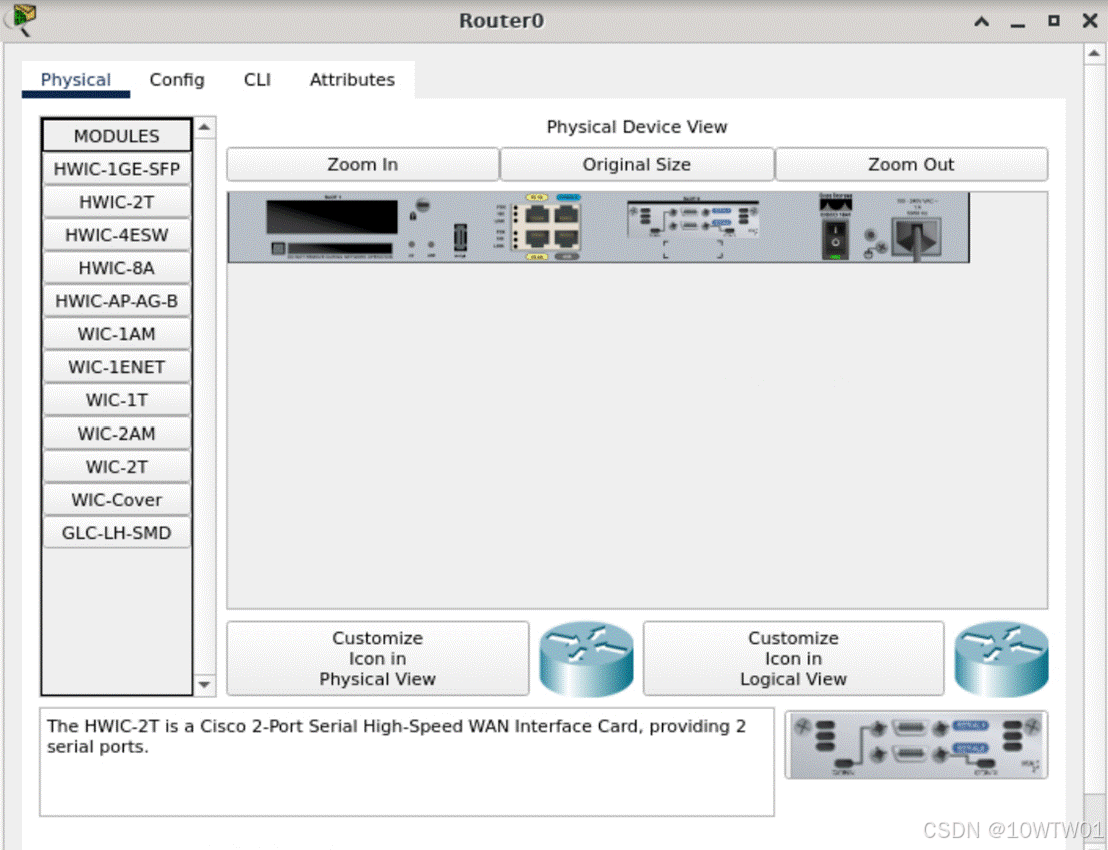

为路由器添加串口设备HWIC-2T,该设备需要在路由器关机时添加,将HWIC-2T设备添加在右侧槽中,两个路由器均需添加。

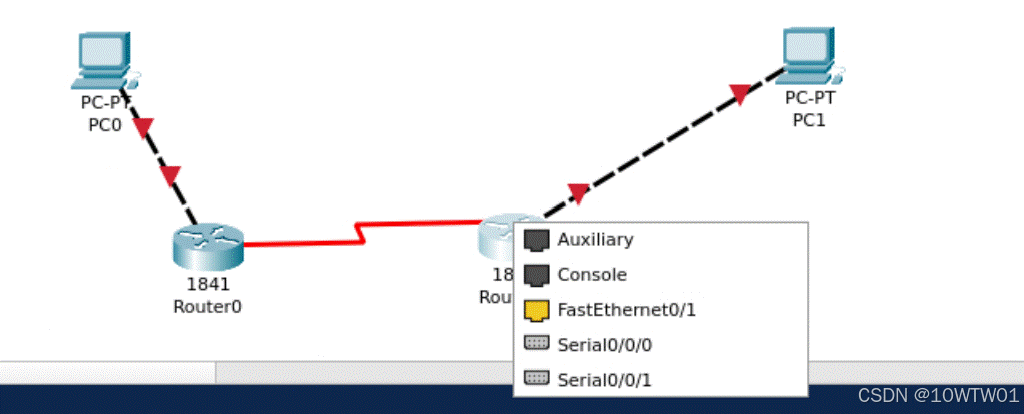

配置好路由器后选择红线(PT 里的串行 DCE/DTE 交叉线)连接两个路由器的Serial0/0/0端口如下所示:

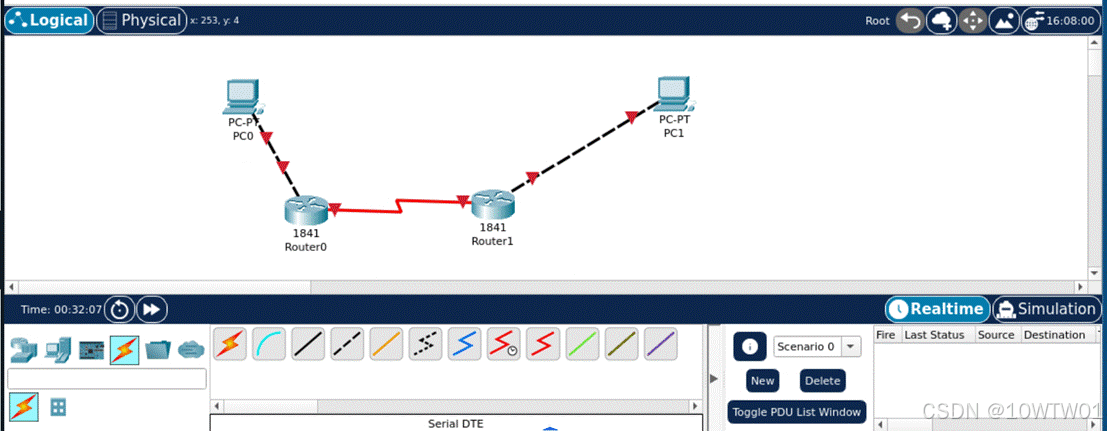

剩余连线用闪电标识的线(以太网直通线)连接,最终得到网络拓扑结构图如图所示:

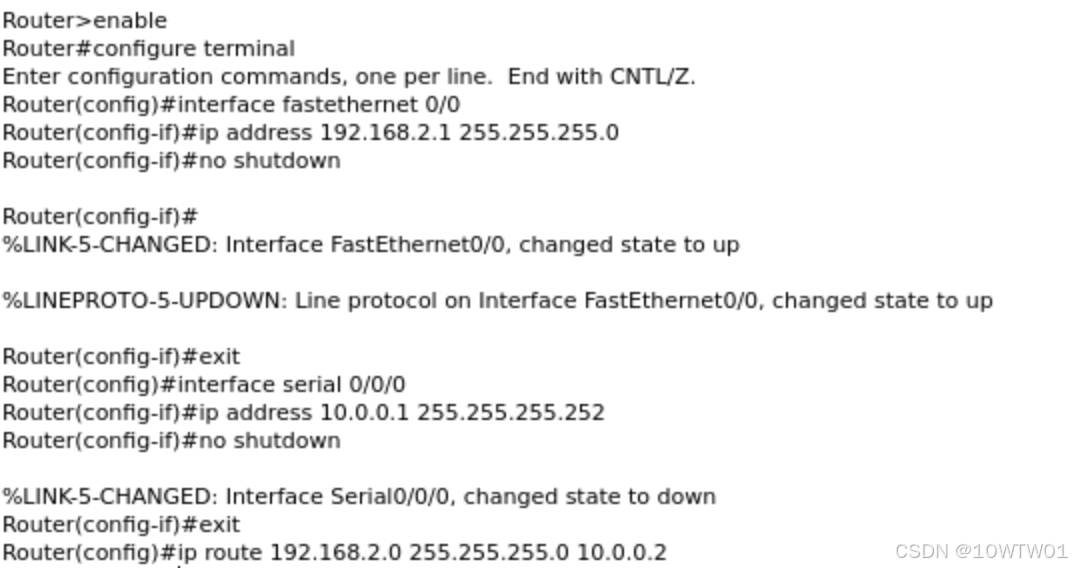

路由其终端中输入no,配置Router0的高速以太网接口fastether 0/0的ip、子网掩码以及串口serial 0/0/0的ip和子网掩码:

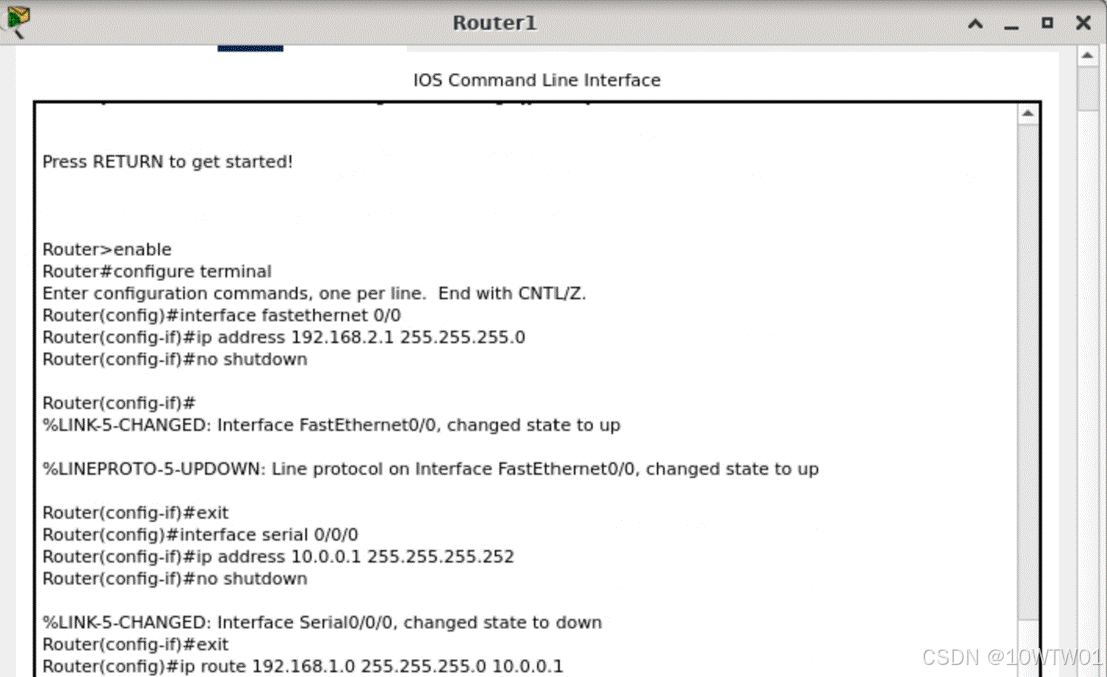

同样对Router1进行配置:

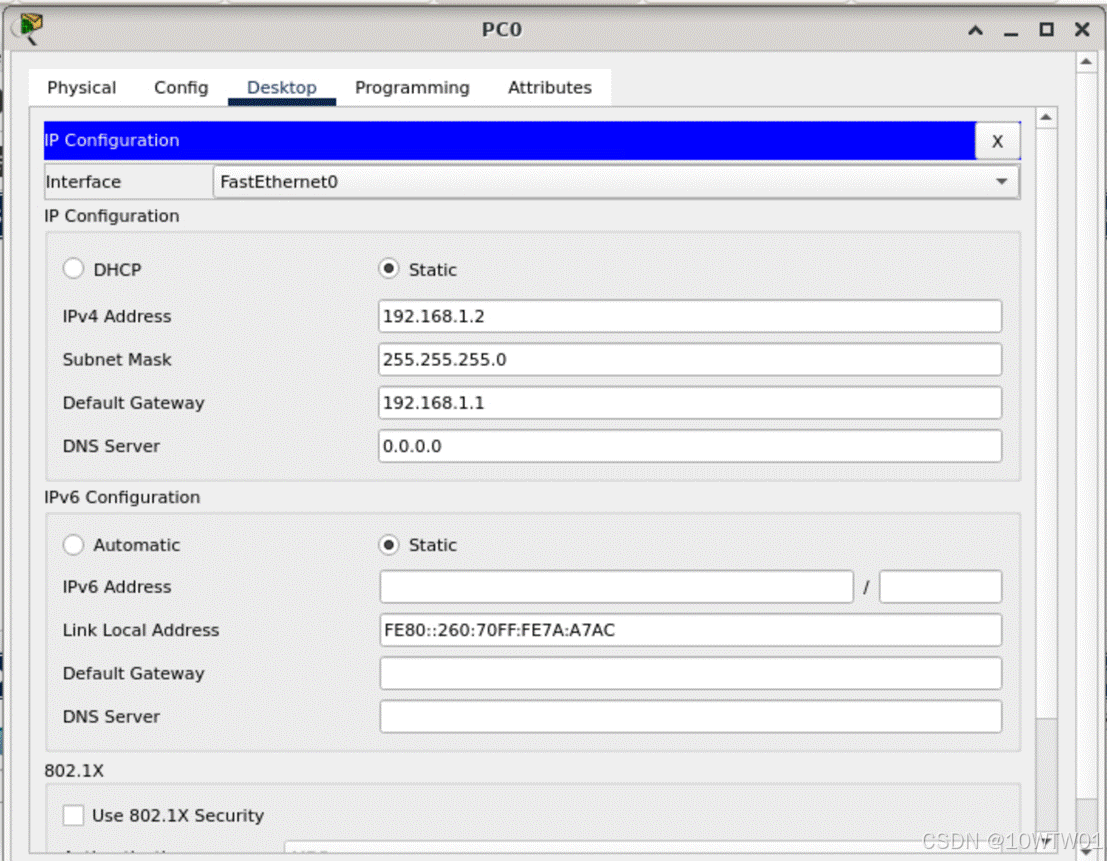

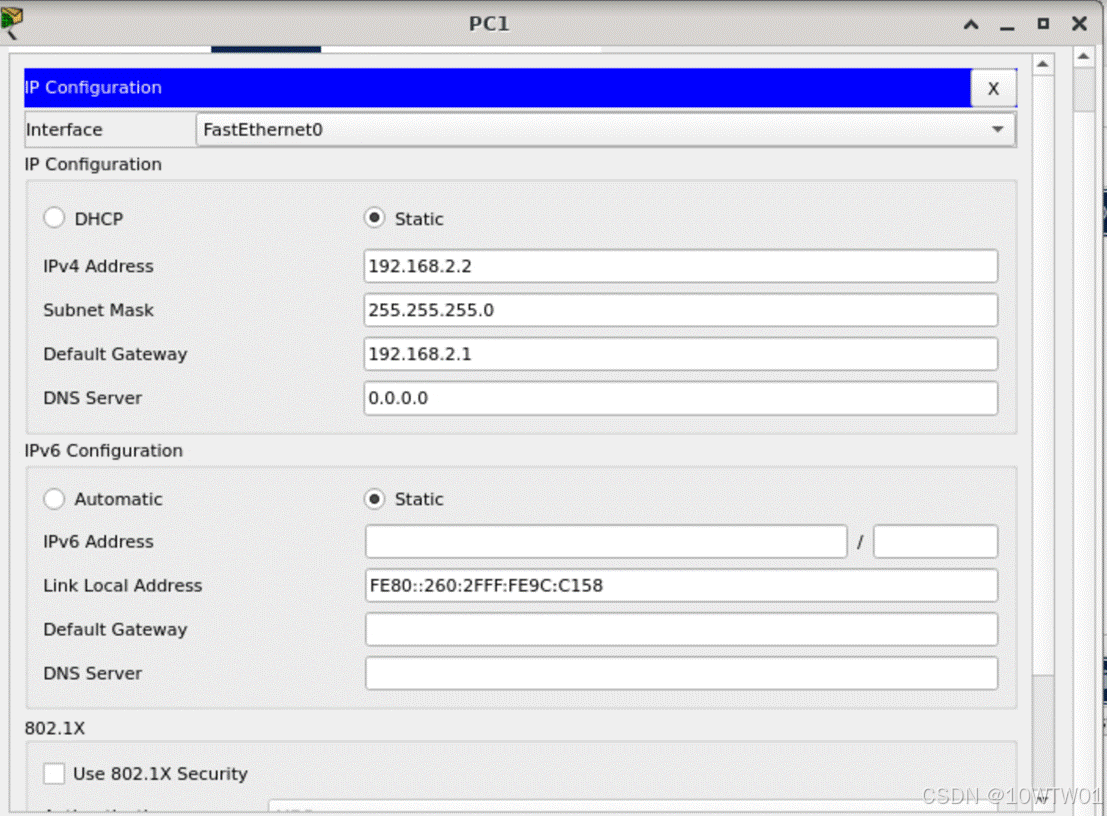

设置PC0和PC1的ip,子网掩码以及默认网关:
