怎么监控晶圆电镀液离子浓度?

铜电镀液需要监控的成分分为两大类,监控手段完全不同:

类别 成分 浓度量级 监控手段
无机离子 Cu²⁺、H₂SO₄、Cl⁻ g/L 到 ppm 滴定、电导、离子色谱、XRF
有机添加剂 抑制剂、加速剂、整平剂 ppm级 CVS循环伏安溶出

无机成分(基础液)监控

无机成分提供了电镀的物质来源和导电环境,浓度通常较高。

主盐(铜离子,Cu{2+}): 决定镀层的沉积速度和基础厚度。

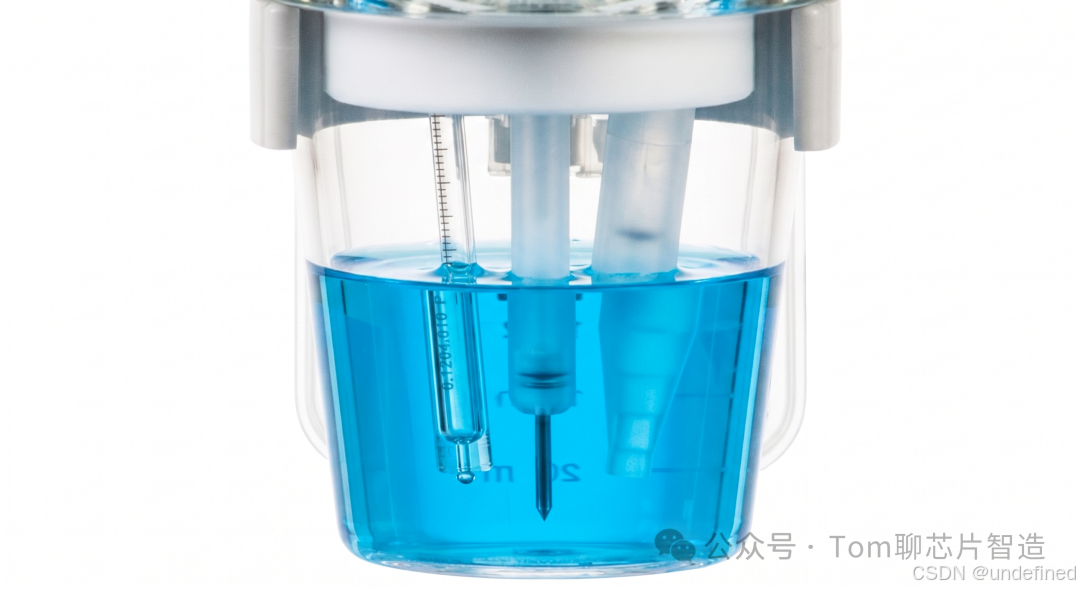

电位滴定法(Potentiometric Titration): 最主流的实现在线自动监控的方法(例如使用 EDTA 进行络合滴定)。

紫外-可见分光光度法(UV-Vis): 利用硫酸铜溶液自身的蓝色吸光度特性,通过光谱快速换算出铜离子浓度,反应极为迅速。

ICP-OES(电感耦合等离子体发射光谱): 通常用于实验室级别的离线高精度分析,主要用来测定铜离子浓度以及排查药水中的微量重金属杂质。

支持电解质(酸度,通常为硫酸H2SO4或甲磺酸 MSA):**** 决定电解液的导电率。

酸碱中和滴定法: 配合自动滴定仪,实时监测并维持稳定的 pH 值和酸浓度。

氯离子: 氯离子浓度极低(通常在几十 ppm 级别),但稍有偏差就会导致填孔失败。

离子选择性电极(ISE, Ion Selective Electrode): 采用专门对氯离子敏感的电极直接进行电位测量。

硝酸银沉淀滴定法: 针对氯离子的专用滴定程序。

有机添加剂监控

TSV 的无孔隙填充完全依赖药水中的三种有机添加剂。由于它们浓度极低(ppm 或 ppb 级别),且在电镀过程中会发生消耗和副反应分解,传统的浓度分析方法完全无效 。

业界唯一标准的监控核心技术是测量它们的电化学活性 ,而非物理浓度:

加速剂: 聚集在孔底,加速铜的沉积。

抑制剂: 附着在晶圆表面和孔口,阻碍铜的沉积,防止孔口提前封闭。

整平剂: 消除局部的异常突起,让镀层平整。

核心监控技术:循环伏安剥离法(CVS, Cyclic Voltammetry Stripping)

工作原理:

在一台独立的分析仪器中,使用一根旋转的铂金工作电极,在取样的电镀液中进行微量的"电镀-剥离"循环。仪器会测量把刚刚镀上的铜彻底剥离下来所需要的电荷量(即剥离峰面积)。

药水中添加剂的活性和浓度不同,剥离电荷量就会发生有规律的变化。通过对比标准曲线,系统就能反推出当前药水中加速剂、抑制剂和整平剂的真实有效浓度。

进阶版(CPVS): 循环脉冲伏安剥离法,主要用于更精准地测量浓度极低的整平剂。

Tom的晶圆电镀液业务:

1,晶圆镍铁电镀液,无氰金电镀液

2,桌面式晶圆电镀机,

桌面式晶圆清洗,刻蚀机,实验室专用:
