一、天线极化核心定义
天线极化，本质是电磁波电场矢量（E场）在空间中随时间变化的运动轨迹。
射频通信接收信号只看电场矢量，磁场始终垂直电场、不影响信号接收，因此极化方向完全由电场的摆动方向决定。所有无线信号的接收损耗、分集增益、MIMO信道相关性问题，根源都是收发天线极化方向的匹配关系。
极化分为三大类：线极化（主流基站/手机）、圆极化（卫星通信）、椭圆极化（复杂散射环境），其中5G/4G蜂窝网络仅使用**±45°交叉双线极化**。
首先直观理解天线极化图示，参考自天线的极化

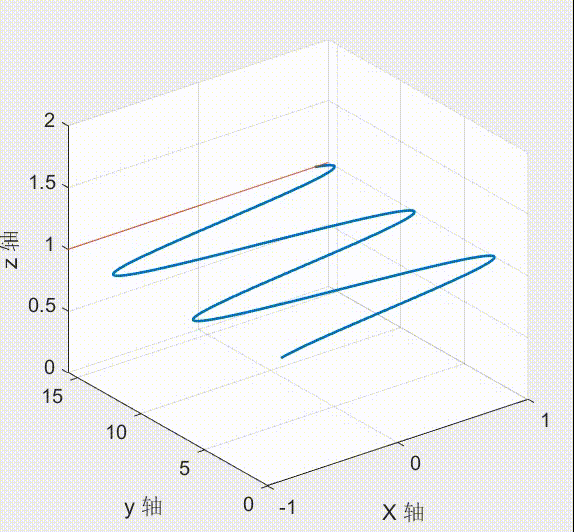

图1 线极化

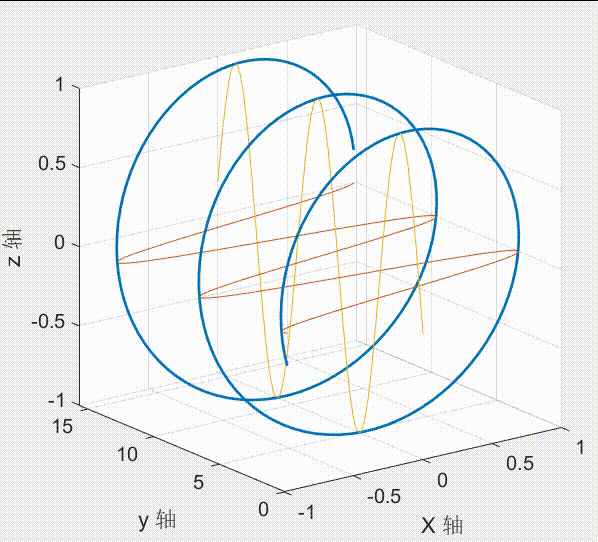

图2 圆极化
二、核心底层原理（两大黄金定律）
1. 极化匹配损耗定律（最核心）
天线接收功率，取决于发射电场矢量在接收天线极化方向上的投影大小，公式：
P r x = P t o t a l ⋅ cos 2 θ P_{rx}=P_{total} \cdot \cos^2\theta Prx=Ptotal⋅cos2θ
参数说明：
-
θ \theta θ：发射极化方向与接收极化方向的空间夹角
-
P r x P_{rx} Prx：实际接收功率
-
P t o t a l P_{total} Ptotal：信号总发射功率
固定结论（所有无线场景通用）：
-
θ = 0 ∘ \theta=0^\circ θ=0∘（完全匹配）： cos 2 0 ∘ = 1 \cos^20^\circ=1 cos20∘=1，0dB损耗，信号全覆盖
-
θ = 45 ∘ \theta=45^\circ θ=45∘（半匹配）： cos 2 45 ∘ = 0.5 \cos^245^\circ=0.5 cos245∘=0.5，固定3dB功率损耗
-
θ = 90 ∘ \theta=90^\circ θ=90∘（完全正交）： cos 2 90 ∘ = 0 \cos^290^\circ=0 cos290∘=0，信号几乎完全接收不到
2. 多径极化畸变与分集原理
空旷视距（LOS）场景：电磁波极化方向固定不变；
城区非视距（NLOS）场景：电磁波经过墙体、建筑、树木反射、绕射时，会发生极化翻转、极化拆分。原本单一极化的发射信号，会拆解为两路正交极化的独立信号，形成两条衰落不相关的传播路径，为双极化天线分集接收、MIMO双流提供物理基础。
三、两类主流线极化对比（含详细场景举例）
蜂窝网络先后使用两种双极化方案，本节通过严格矢量数学推导+公式演算，从底层证明5G为何统一选用±45°交叉极化、淘汰传统垂直/水平（V/H）极化，彻底解释两类极化的损耗、波动、适配性差异。
统一前置理论基础：
设手机UE发射任意线极化入射电磁波电场矢量为 E \boldsymbol E E，定义水平X轴、垂直Y轴正交坐标系，两种基站极化接收基矢量、功率计算规则如下：
① 5G AAU ±45° 双极化正交基
e + 45 = 1 2 ( x + y ) , e − 45 = 1 2 ( x − y ) \boldsymbol e_{+45}=\frac1{\sqrt2}(\boldsymbol{x}+\boldsymbol{y}),\quad \boldsymbol e_{-45}=\frac1{\sqrt2}(\boldsymbol{x}-\boldsymbol{y}) e+45=2 1(x+y),e−45=2 1(x−y)
矢量严格正交： e + 45 ⋅ e − 45 = 0 \boldsymbol e_{+45}\cdot\boldsymbol e_{-45}=0 e+45⋅e−45=0，无固有耦合串扰
② 传统2G/3G V/H 极化正交基
e V = y ( 垂直极化基 ) , e H = x ( 水平极化基 ) \boldsymbol e_V=\boldsymbol y(\text{垂直极化基}),\quad \boldsymbol e_H=\boldsymbol x(\text{水平极化基}) eV=y(垂直极化基),eH=x(水平极化基)
核心计算规则：接收功率正比于电场在天线极化方向投影的模平方
P rx ∝ ∣ E ⋅ e rx ∣ 2 P_{\text{rx}} \propto \big|\boldsymbol E\cdot \boldsymbol e_{\text{rx}}\big|^2 Prx∝ E⋅erx 2
入射总功率： P in = ∣ E ∣ 2 = E 2 P_{\text{in}}=|\boldsymbol E|^2=E^2 Pin=∣E∣2=E2
极化损耗量化公式： L o s s ( d B ) = − 10 log 10 P rx P in \mathrm{Loss(dB)}=-10\log_{10}\frac{P_{\text{rx}}}{P_{\text{in}}} Loss(dB)=−10log10PinPrx
UE任意姿态极化模型：手机任意握持对应任意线极化电场矢量
E ( α ) = E cos α ⋅ x + E sin α ⋅ y \boldsymbol E(\alpha)=E\cos\alpha\cdot \boldsymbol x + E\sin\alpha\cdot \boldsymbol y E(α)=Ecosα⋅x+Esinα⋅y
α \alpha α：电场与水平X轴夹角（ α = 0 ∘ \alpha=0^\circ α=0∘横握H极化； α = 90 ∘ \alpha=90^\circ α=90∘竖握V极化；其余角度为任意倾斜极化）
1. 传统极化：垂直(V) + 水平(H) 双极化（2G/3G老旧天线）
定义：垂直极化（V）电场竖直上下摆动，水平极化（H）电场平行地面左右摆动。
场景举例（手机不同握持姿态）：
-
手机竖握（发射垂直极化）：与基站V极化完全匹配，0dB损耗，V端口信号满格，H端口无信号
-
手机横握（发射水平极化）：与基站H极化完全匹配，0dB损耗，H端口信号满格，V端口无信号
-
手机倾斜45°：两路天线均失配，同时产生3dB损耗，信号整体衰减
完整公式推导+缺陷分析：根据V/H极化基，推导两路接收功率：
P H = E 2 cos 2 α , P V = E 2 sin 2 α P_H=E^2\cos^2\alpha,\quad P_V=E^2\sin^2\alpha PH=E2cos2α,PV=E2sin2α
分角度演算场景：
-
α = 0 ∘ \alpha=0^\circ α=0∘（横握）： P H = E 2 ( 0 d B ) , P V = 0 ( − ∞ d B ) P_H=E^2(0\mathrm{dB}),P_V=0(-\infty\mathrm{dB}) PH=E2(0dB),PV=0(−∞dB)
-
α = 90 ∘ \alpha=90^\circ α=90∘（竖握）： P V = E 2 ( 0 d B ) , P H = 0 ( − ∞ d B ) P_V=E^2(0\mathrm{dB}),P_H=0(-\infty\mathrm{dB}) PV=E2(0dB),PH=0(−∞dB)
-
α = 45 ∘ \alpha=45^\circ α=45∘（倾斜）： P H = P V = E 2 / 2 ( 各3dB损耗 ) P_H=P_V=E^2/2(\text{各3dB损耗}) PH=PV=E2/2(各3dB损耗)
全角度平均功率演算： P H ‾ = 1 2 π ∫ 0 2 π E 2 cos 2 α d α = E 2 2 \overline{P_H}=\frac1{2\pi}\int_0^{2\pi}E^2\cos^2\alpha d\alpha=\frac{E^2}{2} PH=2π1∫02πE2cos2αdα=2E2
数学层面V/H单通道平均损耗同样为3dB，但瞬时损耗极端不稳定：损耗在0dB～完全无信号区间剧烈跳变。
致命缺陷：用户轻微改变握持姿势，就会出现单路信号断崖式跌落、IQ幅度剧烈波动，基站AGC频繁调整增益、底噪抬升，上行PUSCH解调稳定性极差。
2. 5G主流极化：+45° / -45° 交叉正交极化（NR AAU标配）
定义：+45°（左上-右下）、-45°（右上-左下）两路极化，空间严格正交（夹角90°），是3GPP标准化最优方案。通过严格矢量投影推导，可证明其适配手机随机极化的底层优势。
2.1 ±45°基站任意角度入射功率完整推导
将UE任意极化电场 E ( α ) \boldsymbol E(\alpha) E(α) 分别投影到 +45°、-45° 极化基矢量：
E + 45 = E ⋅ e + 45 = E 2 ( cos α + sin α ) E − 45 = E ⋅ e − 45 = E 2 ( cos α − sin α ) \begin{align} E_{+45}&=\boldsymbol E\cdot \boldsymbol e_{+45} =\frac{E}{\sqrt2}(\cos\alpha+\sin\alpha)\\ E_{-45}&=\boldsymbol E\cdot \boldsymbol e_{-45} =\frac{E}{\sqrt2}(\cos\alpha-\sin\alpha) \end{align} E+45E−45=E⋅e+45=2 E(cosα+sinα)=E⋅e−45=2 E(cosα−sinα)
推导得出两路单路接收功率公式：
{ P + = E 2 2 ( cos α + sin α ) 2 P − = E 2 2 ( cos α − sin α ) 2 \begin{cases} P_{+}=\dfrac{E^2}{2}(\cos\alpha+\sin\alpha)^2\\4pt P_{-}=\dfrac{E^2}{2}(\cos\alpha-\sin\alpha)^2 \end{cases} ⎩ ⎨ ⎧P+=2E2(cosα+sinα)2P−=2E2(cosα−sinα)2
总功率守恒推导（核心特性）：对两路功率求和化简
P + + P − = E 2 2 ( cos 2 α + 2 sin α cos α + sin 2 α ) + ( cos 2 α − 2 sin α cos α + sin 2 α ) = E 2 2 ( cos 2 α + sin 2 α ) + ( cos 2 α + sin 2 α ) = E 2 2 ( 1 + 1 ) = E 2 = P in \begin{align} P_{+}+P_{-} &=\frac{E^2}{2}\Big(\\cos\^2\\alpha+2\\sin\\alpha\\cos\\alpha+\\sin\^2\\alpha)+(\\cos\^2\\alpha-2\\sin\\alpha\\cos\\alpha+\\sin\^2\\alpha)\\Big\\ &=\frac{E^2}{2}\big(\\cos\^2\\alpha+\\sin\^2\\alpha)+(\\cos\^2\\alpha+\\sin\^2\\alpha)\\big\\ &=\frac{E^2}{2}(1+1)=E^2=P_{\text{in}} \end{align} P++P−=2E2(cos2α+2sinαcosα+sin2α)+(cos2α−2sinαcosα+sin2α)=2E2(cos2α+sin2α)+(cos2α+sin2α)=2E2(1+1)=E2=Pin
关键结论1 ：无论手机握持角度 α \alpha α 如何变化，两路天线总接收功率恒等于入射总功率，系统无整体极化损耗，能量仅在+45°/-45°双端口之间此消彼长。
2.2 全姿态角度特例演算（全覆盖用户场景）
α = 90 ∘ \alpha=90^\circ α=90∘特例1：手机竖直握持（，垂直极化）
cos 90 ∘ = 0 , sin 90 ∘ = 1 \cos90^\circ=0,\sin90^\circ=1 cos90∘=0,sin90∘=1，代入功率公式：
P + = P − = E 2 2 P_+=P_-=\frac{E^2}{2} P+=P−=2E2
单路损耗： L o s s = − 10 lg ( 0.5 ) = 3 d B \mathrm{Loss}=-10\lg(0.5)=3\ \mathrm{dB} Loss=−10lg(0.5)=3 dB，两路功率完全均分，信号平稳无跌落。
α = 0 ∘ \alpha=0^\circ α=0∘特例2：手机水平握持（，水平极化）
cos 0 ∘ = 1 , sin 0 ∘ = 0 \cos0^\circ=1,\sin0^\circ=0 cos0∘=1,sin0∘=0，代入功率公式：
P + = P − = E 2 2 P_+=P_-=\frac{E^2}{2} P+=P−=2E2
依旧两路功率均分，单路固定3dB损耗，无极端信号衰减。
α = 45 ∘ \alpha=45^\circ α=45∘特例3：手机倾斜45°握持（）
P + = E 2 , P − = 0 P_+=E^2,\ P_-=0 P+=E2, P−=0，+45°端口0dB无损接收，-45°端口无信号，总功率依然守恒。
2.3 全角度平均损耗统计推导
对任意角度 α ∈ 0 , 2 π \alpha \in 0,2\\pi α∈0,2π 做圆周积分，计算单通道平均接收功率：
P + ‾ = 1 2 π ∫ 0 2 π E 2 2 ( cos α + sin α ) 2 d α = E 2 2 \overline{P_+}=\frac1{2\pi}\int_0^{2\pi}\frac{E^2}{2}(\cos\alpha+\sin\alpha)^2 d\alpha=\frac{E^2}{2} P+=2π1∫02π2E2(cosα+sinα)2dα=2E2
关键结论2 ：±45°极化单通道全姿态平均功率恒为 P in / 2 P_{\text{in}}/2 Pin/2，平均损耗固定3dB，不随用户握持姿态变化，全程无极端损耗、无信号断崖跌落。
核心优势：全用户姿态下，信号平均损耗恒定、波动极小，彻底解决V/H极化的信号跳变问题，适配手机随机极化的使用场景。
定义：+45°（左上-右下）、-45°（右上-左下）两路极化，空间严格正交（夹角90°），是3GPP标准化最优方案。
通过矢量投影推导可得出核心特性：手机任意握持、任意极化角度，信号能量都会均匀拆分到两路天线，总能量无损耗，仅两路功率此消彼长。
场景举例（全覆盖用户姿态）：
-
案例1：手机竖握（垂直极化）→ 能量均分至+45°、-45°两路，单路固定3dB损耗，两路信号平稳
-
案例2：手机横握（水平极化）→ 同样能量均分，单路依旧3dB损耗，无信号断崖跌落
-
案例3：手机倾斜45°→ 一路0dB满功率接收，一路无信号，总能量保持不变
3GPP选型终极结论（推导佐证）
-
传统V/H极化：瞬时性能两极分化，部分姿态单路满功率、另一路彻底丢信号，上行PUSCH IQ幅度剧烈跳变，AGC反复调节、底噪恶化；
-
5G ±45°交叉极化：全姿态总功率守恒，无极端丢信号场景，仅两路功率轮换，瞬时电平波动被完全抑制，全网所有用户的平均接收性能、稳定性最优，因此成为NR AAU唯一标准化极化方案。
四、NLOS多径散射原理：极化分集与低信道相关性完整推导
5G PUSCH上行双流、SU-MIMO的核心前提：基站两路接收信道 h 0 、 h 1 h_0、h_1 h0、h1低相关，该特性完全由NLOS多径极化畸变、极化分集物理机制决定，完整原理如下：
1. LOS与NLOS场景极化变化规律
LOS视距场景：UE直射信号为单一固定极化角度，能量集中在+45°、-45°其中一路端口，两路功率差异大，信道相关性相对偏高。
NLOS非视距场景（城区主流） ：电磁波经楼宇、墙体、树木发生反射、绕射，产生极化翻转效应：垂直极化反射变为水平极化、+45°极化入射反射后变为-45°极化。
单次反射随机改变极化方向，经过多次散射叠加后，UE原始单一极化信号，会被自然拆分为统计等功率、正交独立的+45°/-45°双极化分量 。工程实测密集城区NLOS环境： P + 45 ≈ P − 45 P_{+45}\approx P_{-45} P+45≈P−45，两路天线接收能量基本均衡。
2. 极化分集与低相关性底层原理
多径散射形成两条完全独立的传播链路：
路径1（直射+浅反射）：能量集中进入+45°端口，形成信道 h 0 h_0 h0；
路径2（多次深反射+极化翻转）：能量集中进入-45°端口，形成信道 h 1 h_1 h1。
两条路径的遮挡、衰落、时延完全独立，对应的信道 h 0 、 h 1 h_0、h_1 h0、h1 衰落特性互不关联：瑞利快衰落为随机分布，当 h 0 h_0 h0 发生深衰落、电平暴跌时， h 1 h_1 h1 大概率保持正常电平，反之亦然。
两路独立衰落信号合并后，可获得3~8dB极化分集增益，同时实现极低信道相关性。
1. 正常场景（AAU天线完好、XPD≥25dB）
±45°两路极化物理正交，NLOS多径散射后，两路天线接收完全不同路径的反射信号，衰落相互独立，信道相关性 ρ ≈ 0.3 ∼ 0.5 \rho≈0.3\sim0.5 ρ≈0.3∼0.5。
工程实例：无CDM码分的PUSCH场景，可依靠空域差异稳定拆分两层数据流，正常开启Rank2双流，吞吐量翻倍。
2. 异常场景（天线故障、安装歪斜、进水）
天线交叉极化鉴别率（XPD）劣化，两路极化串扰严重，两路天线接收同源信号，信道近似满足 h 1 ≈ α h 0 h_1≈\alpha h_0 h1≈αh0，相关性 ρ ＞ 0.9 \rho＞0.9 ρ＞0.9，信道矩阵病态奇异。
工程实例：PUSCH无CDM场景无法区分两层数据，层间干扰爆炸，均衡算法失效，基站强制降为Rank1单流，上行吞吐量减半。
五、不同通信场景的极化匹配原则+实例
1. 蜂窝移动通信（5G/4G）
原则：基站±45°双极化，终端随机极化，不追求单点匹配，追求全用户平均性能最优
实例：马路行人、车内用户、手持手机用户，无论姿势如何，上行信号始终平稳，无极端损耗。
2. 点对点定向通信（微波回传、专网点对点）
原则：收发极化严格一致，追求零损耗
实例：发射端+45°极化，接收端必须严格调为+45°；若误调为-45°正交极化，信号直接衰减几十dB，通信完全中断。
3. 卫星通信（Rel-17 NTN）
原则：统一圆极化（右旋RHCP为主）
实例：电离层会随机扭转线极化信号，线极化收发损耗波动极大，圆极化可抗极化旋转，保障卫星信号稳定接收。
六、工程常见极化故障实例
-
故障1：AAU安装歪斜 → 极化正交性破坏，信道相关性升高，小区双流成功率大幅下降
-
故障2：天线振子进水老化 → XPD变差，极化串扰，上行PUSCH SNR持续偏低，BLER抬升
-
故障3：老旧V/H天线替换±45°天线后，用户上行电平波动从10dB+降至3dB以内，AGC收敛稳定
七、核心总结
-
极化本质是电场矢量的摆动方向，信号接收功率由收发极化夹角决定；
-
5G选用±45°交叉极化，核心是适配手机随机握持姿态，全场景平均损耗最小、信号最平稳；
-
极化正交性直接决定MIMO信道相关性，是PUSCH双流、上行容量的核心硬件基础；
-
移动蜂窝网不追求单点极化匹配，追求全网用户的整体稳定性与分集增益。
